Wiertło pod gwint M4: Jaki rozmiar wybrać? Poradnik

Wybór odpowiedniego wiertła pod gwint metryczny M4 to pozornie prosta czynność, która jednak ma kluczowe znaczenie dla jakości i trwałości wykonanego połączenia. Niewłaściwa średnica otworu może prowadzić do uszkodzenia narzędzi, osłabienia gwintu, a nawet całkowitego zepsucia elementu. W tym poradniku wyjaśnimy, jakiej średnicy wiertła użyć, aby uzyskać idealny gwint M4, oraz podpowiemy, jak prawidłowo wykonać cały proces, unikając najczęstszych błędów.

Precyzyjny dobór średnicy wiertła pod gwint M4 jest absolutnie fundamentalny. To od niego zależy, czy gwint będzie miał odpowiednią głębokość, wytrzymałość i czy narzędzie do jego wykonania nie ulegnie uszkodzeniu. Zbyt mały otwór to niemal pewna droga do złamania gwintownika, który napotka zbyt duży opór podczas pracy. Z kolei za duży otwór sprawi, że nacięty gwint będzie płytki, osłabiony i nie będzie w stanie przenieść zakładanych obciążeń. W praktyce oznacza to, że połączenie będzie mało stabilne i podatne na rozkręcenie lub zerwanie.

Często spotykam się z sytuacją, gdy majsterkowicze próbują "na oko" dobrać średnicę wiertła, kierując się jedynie średnicą gwintu. To duży błąd! Ryzyko jest spore: przy zbyt małym otworze (np. użyjemy wiertła 3 mm) gwintownik może się zakleszczyć i złamać, co jest bardzo trudne do naprawienia. Z drugiej strony, jeśli otwór będzie za duży (np. 3,5 mm), gwintownik wytnie zbyt mało materiału, co skutkować będzie powstaniem gwintu niepełnego, który nie zapewni odpowiedniej wytrzymałości połączenia. W najlepszym wypadku połączenie będzie się łatwo rozkręcać, w gorszym może dojść do jego zerwania pod obciążeniem.

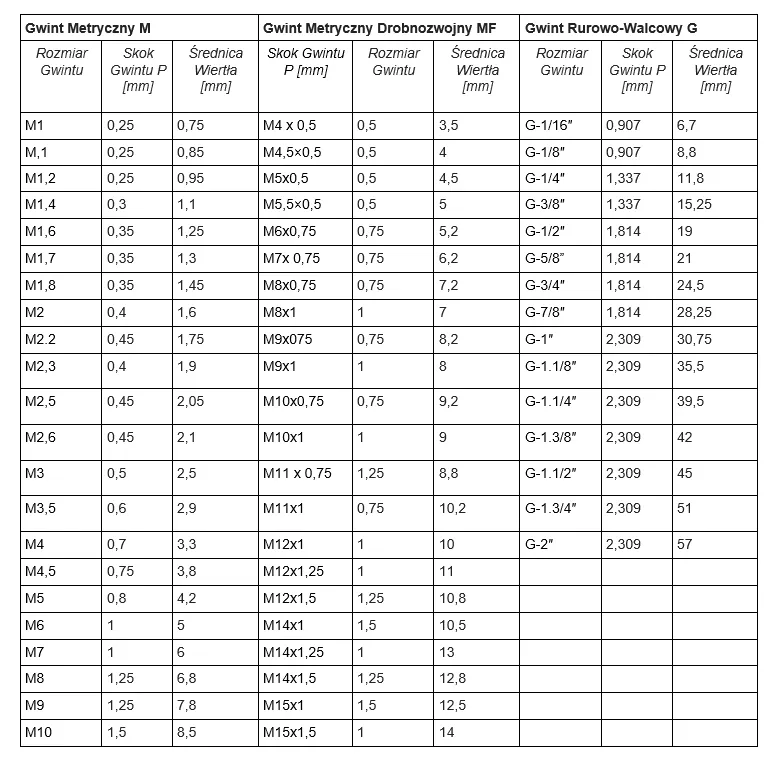

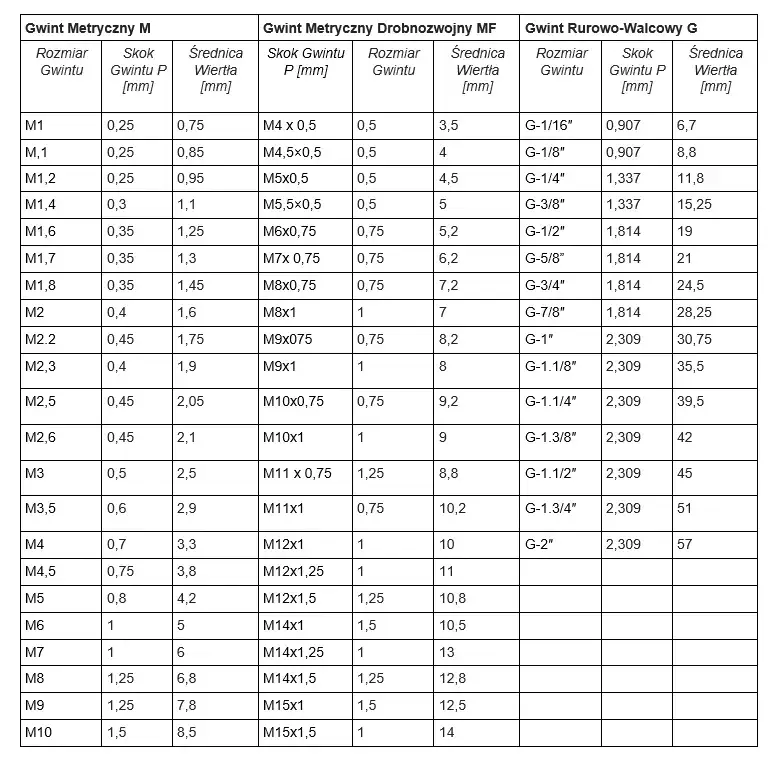

Skąd jednak bierze się standardowy rozmiar otworu pod gwint M4? Wartość ta nie jest przypadkowa. Opiera się na matematycznej zależności między średnicą gwintu a jego skokiem. Standardowy gwint metryczny M4, zgodnie z normami, ma skok równy 0,7 mm. Podstawowa zasada obliczeniowa mówi, że średnica otworu pod gwint powinna być równa różnicy między średnicą zewnętrzną gwintu a jego skokiem. Wzór jest prosty: Średnica wiertła = Średnica gwintu - Skok gwintu.

Dlatego też, stosując ten prosty wzór do gwintu M4, otrzymujemy wynik: 4 mm (średnica gwintu) - 0,7 mm (skok gwintu) = 3,3 mm. To właśnie wiertło o średnicy 3,3 mm jest prawidłową i zalecaną średnicą do przygotowania otworu pod gwint metryczny M4.

Wiertło o średnicy 3,3 mm można śmiało nazwać "złotym standardem" w przypadku gwintowania M4. Jest to rozwiązanie uniwersalne, które sprawdza się w zdecydowanej większości popularnych materiałów. Bez obaw możemy stosować je przy obróbce stali konstrukcyjnej, różnych stopów metali kolorowych, takich jak aluminium czy mosiądz, a także przy gwintowaniu w tworzywach sztucznych. W tych zastosowaniach gwarantuje optymalne parametry gwintu.

Chciałbym jeszcze raz podkreślić uniwersalność podstawowego wzoru na obliczanie średnicy otworu pod gwint metryczny. Pamiętajmy: Średnica wiertła = Średnica gwintu - Skok gwintu. Jest to zasada, która pozwoli nam precyzyjnie dobrać wiertło nie tylko do M4, ale do każdego innego gwintu metrycznego, o ile znamy jego skok. Warto mieć tę prostą zależność w pamięci.

Choć wiertło 3,3 mm jest uniwersalne, warto pamiętać, że materiał, który obrabiamy, może mieć pewien wpływ na ostateczny wybór średnicy otworu. Czasami, w specyficznych sytuacjach, dopuszczalne są niewielkie modyfikacje, aby uzyskać optymalny rezultat lub zabezpieczyć narzędzia.

W przypadku gwintowania w standardowej stali konstrukcyjnej, zarówno zwykłej, jak i nierdzewnej, wiertło 3,3 mm jest zazwyczaj optymalnym wyborem. Zapewnia ono odpowiednią wytrzymałość gwintu i minimalizuje ryzyko uszkodzenia gwintownika przy prawidłowym wykonaniu procesu.

Materiały miękkie i ciągliwe, takie jak czyste aluminium, mosiądz czy miedź, mają specyficzną właściwość podczas obróbki skrawaniem, a zwłaszcza gwintowania, mają tendencję do "płynięcia" i wypełniania przestrzeni. Niektórzy doświadczeni praktycy, chcąc uzyskać nieco ciaśniejsze i pewniejsze pasowanie, zalecają w takich przypadkach zastosowanie wiertła o średnicy 3,2 mm. Pozwala to na nacięcie gwintu o nieco większej średnicy nominalnej w stosunku do otworu, co może być pożądane w niektórych zastosowaniach.

Z kolei dla materiałów twardych i jednocześnie kruchych, jak na przykład żeliwo czy niektóre stale narzędziowe, warto rozważyć delikatne zwiększenie średnicy otworu. Zastosowanie wiertła o średnicy 3,4 mm zamiast standardowego 3,3 mm może znacząco zmniejszyć siłę potrzebną do gwintowania. To z kolei redukuje ryzyko złamania gwintownika, który w kruchych materiałach jest bardziej narażony na uszkodzenia spowodowane nadmiernym oporem.

W praktyce warsztatowej zdarza się, że nie zawsze mamy pod ręką idealnie dobrane wiertło. Warto znać dopuszczalne alternatywy i rozumieć, jakie niosą ze sobą konsekwencje, zwłaszcza gdy musimy poradzić sobie z brakiem idealnego rozmiaru.

Użycie wiertła o średnicy 3,2 mm jako alternatywy dla standardowego 3,3 mm jest dopuszczalne, ale należy pamiętać, że wiąże się to z pewnymi konsekwencjami. Gwintowanie otworu wykonanego wiertłem 3,2 mm będzie wymagało nieco większej siły i precyzji. Efektem będzie jednak gwint ciaśniejszy, co w niektórych aplikacjach może być nawet pożądane. Trzeba jednak zachować szczególną ostrożność, aby nie uszkodzić gwintownika.

Absolutnie należy unikać używania wiertła o średnicy 3,5 mm do przygotowania otworu pod gwint M4. Jest to błąd, który prowadzi do powstania gwintu niepełnego. Oznacza to, że zęby gwintu będą zbyt płytkie, a materiał, który powinien zostać wyparty przez gwintownik, nie zostanie odpowiednio uformowany. Taki gwint będzie znacznie osłabiony, mało wytrzymały i może ulec zerwaniu nawet przy niewielkim obciążeniu. To po prostu nie będzie funkcjonalny gwint M4.

Teraz, gdy już wiemy, jakiej średnicy wiertła użyć, przejdźmy do praktycznego aspektu wykonania idealnego otworu pod gwint M4. Kluczem do sukcesu jest precyzja na każdym etapie od przygotowania po samo wiercenie.

1. Punktowanie: Zanim przystąpisz do wiercenia, wykonaj punktowanie miejsca, w którym ma powstać otwór. Użyj punktaka i młotka, aby zaznaczyć środek otworu. Zapobiegnie to "uciekaniu" wiertła, zwłaszcza na gładkich lub zaokrąglonych powierzchniach.
2. Mocowanie: Element, w którym będziesz wiercić, musi być pewnie i stabilnie zamocowany. Użyj imadła, zacisków lub innego odpowiedniego uchwytu. Luźno trzymający się element to prosta droga do nieprecyzyjnego otworu i potencjalnego wypadku.

Podczas samego wiercenia kluczowe jest utrzymanie idealnej prostopadłości wiertła do powierzchni obrabianego elementu. Najlepszym rozwiązaniem jest użycie wiertarki stołowej. Jeśli jednak pracujesz z wiertarką ręczną, postaraj się użyć prowadnicy do wiercenia lub przynajmniej zachować maksymalną stabilność i kontrolę. Unikaj nadmiernego nacisku pozwól wiertłu pracować. Zbyt duża siła może spowodować jego wygięcie lub złamanie, a także uszkodzić obrabiany materiał.

Nie wolno zapominać o chłodzeniu i smarowaniu, zarówno podczas wiercenia, jak i gwintowania. Tarcie generuje ciepło, które może prowadzić do przegrzania i stępienia narzędzi, a także do pogorszenia jakości powierzchni otworu. Odpowiedni środek smarujący, taki jak olej do gwintowania lub zwykły olej maszynowy, znacząco zmniejsza tarcie, ułatwia usuwanie wiórów, poprawia jakość gwintu i przedłuża żywotność zarówno wiertła, jak i gwintownika.

Oprócz odpowiedniego wiertła, do wykonania gwintu M4 potrzebne będą również inne narzędzia. Ich dobór zależy od metody, którą wybierzemy.

Do gwintowania ręcznego najczęściej stosuje się zestawy gwintowników. Standardowy zestaw składa się z trzech części: gwintownika zdzieraka (o ściętym czubku, do wstępnego nacinania), gwintownika pośredniego (o mniejszym ścięciu, do pogłębiania) i gwintownika wykańczaka (o najmniejszym ścięciu, do nadawania ostatecznego kształtu i kalibrowania gwintu). W przypadku gwintu M4, który jest stosunkowo drobny, często można sobie poradzić nawet samym gwintownikiem pośrednim lub wykańczakiem, jeśli otwór został wykonany bardzo precyzyjnie. Gwintowniki maszynowe są z kolei przeznaczone do pracy z wiertarkami lub obrabiarkami CNC i pozwalają na szybsze wykonanie gwintu, ale wymagają większej precyzji w ustawieniu.

Do pracy z gwintownikami ręcznymi niezbędne są odpowiednie pokrętła. Najpopularniejsze są pokrętła typu T, które zapewniają dobry chwyt i kontrolę nad siłą nacisku. Dostępne są również pokrętła z regulowanym uchwytem, które mogą być wygodniejsze w trudno dostępnych miejscach. Do precyzyjnej pracy z gwintem M4, gdzie liczy się kontrola i stabilność, pokrętło typu T jest zazwyczaj najlepszym wyborem, pozwalając na równomierne obracanie i wyczucie oporu.

Podczas gwintowania M4, jak i każdego innego gwintu, łatwo popełnić błędy, które mogą prowadzić do niepożądanych skutków. Świadomość najczęstszych problemów i sposobów ich unikania jest kluczowa dla uzyskania satysfakcjonującego rezultatu.

Problem: Złamany gwintownik w otworze.
Najczęstsze przyczyny to:

• Zbyt mały otwór pod gwint (najczęstsza przyczyna).
• Brak lub niewystarczające smarowanie.
• Zbyt duża siła nacisku lub próba szybkiego gwintowania.
• Krzywe rozpoczęcie gwintowania, gwintownik pracuje pod kątem.
• Praca w materiale o nieodpowiedniej twardości lub zbyt dużej kruchości.

Zapobieganie: Upewnij się, że średnica otworu jest prawidłowa (3,3 mm dla M4!). Zawsze stosuj smarowanie. Gwintuj powoli, z wyczuciem, wykonując obroty w przód i w tył (tzw. "cofanie" gwintownika), aby łamać i usuwać wióry. Używaj odpowiednich narzędzi i dbaj o ich ostrość.

Co robić, gdy gwintownik się złamie? Usunięcie złamanego gwintownika jest trudne. Czasem pomaga użycie specjalnych wykrętaków do gwintowników, wiercenie otworu obok lub nawet szlifowanie. W skrajnych przypadkach konieczne może być przetoczenie elementu.

Problem: Zerwany gwint.
Przyczyny:

• Zbyt duży otwór pod gwint (najczęstsza przyczyna).
• Niewłaściwa technika gwintowania, zbyt płytkie nacięcie.
• Praca w materiale o niskiej wytrzymałości.
• Nadmierne obciążenie połączenia gwintowego.

Naprawa: W zależności od sytuacji, można spróbować nawiercić otwór i naciąć gwint o większej średnicy (np. M5, jeśli to możliwe), lub zastosować specjalne wkładki gwintowane (np. typu Helicoil), które przywracają oryginalny rozmiar gwintu i często zwiększają jego wytrzymałość.

Problem: Krzywo nacięty gwint.
Przyczyny:

• Krzywe wiercenie otworu pod gwint.
• Niewłaściwe rozpoczęcie gwintowania gwintownik nie był ustawiony idealnie prostopadle.
• Brak stabilności podczas gwintowania.

Zapobieganie: Kluczem jest precyzyjne wiercenie otworu i pewne, stabilne mocowanie elementu. Podczas gwintowania ręcznego, zaczynaj pracę od lekkiego "wgryzienia" gwintownika, upewniając się, że stoi on pionowo. Używaj odpowiedniego pokrętła, które zapewni stabilność.

Przeczytaj również: Jakie wiertło pod gwintownik M10 - uniknij błędów przy wierceniu

Kluczowe wnioski i Twoje kolejne kroki

Mam nadzieję, że ten poradnik rozwiał wszelkie Twoje wątpliwości dotyczące doboru wiertła pod gwint M4. Pamiętaj, że kluczem do sukcesu jest precyzja wybór wiertła 3,3 mm to absolutna podstawa, a stosowanie się do zasad prostopadłego wiercenia i odpowiedniego smarowania zapewni Ci trwałe i solidne połączenia gwintowe.

• Standardowe wiertło pod gwint M4 to 3,3 mm, obliczone jako średnica gwintu (4 mm) minus jego skok (0,7 mm).
• Wiertło 3,3 mm jest uniwersalne dla większości materiałów, ale dla stali twardych można rozważyć 3,4 mm, a dla aluminium 3,2 mm.
• Zawsze pamiętaj o prostopadłym wierceniu i stosowaniu środka smarującego to gwarancja jakości i żywotności narzędzi.
• Unikaj błędów: zbyt mały otwór grozi złamaniem gwintownika, a zbyt duży zerwaniem gwintu.

Z mojego doświadczenia wynika, że wielu początkujących majsterkowiczów lekceważy znaczenie precyzyjnego otworu pod gwint. Ja sam wielokrotnie przekonałem się, że właśnie ten pozornie prosty krok jest fundamentem sukcesu. Dlatego gorąco zachęcam do cierpliwości i dokładności na etapie wiercenia to procentuje w dalszej pracy i zapobiega frustracji związanej z uszkodzonymi narzędziami czy zepsutymi elementami.

Jakie są Twoje doświadczenia z gwintowaniem M4? Czy miałeś kiedyś problem z doborem wiertła lub złamanym gwintownikiem? Podziel się swoimi spostrzeżeniami w komentarzach poniżej!
