Jakie wiertło pod gwint? Tabela, wzór i porady [M3-M12]

Wybór odpowiedniego wiertła to fundament udanego gwintowania. Zbyt mały otwór może doprowadzić do złamania cennego gwintownika, a zbyt duży sprawi, że wykonany gwint nie będzie spełniał swojej roli, nie zapewniając wystarczającej wytrzymałości połączenia. Ten artykuł dostarczy Ci precyzyjnych danych i praktycznych wskazówek, które pozwolą Ci uniknąć tych kosztownych błędów.

Precyzyjny dobór wiertła: klucz do trwałego gwintowania

W świecie precyzyjnej obróbki skrawaniem, każdy detal ma znaczenie. Dobór właściwej średnicy wiertła pod gwint to jeden z tych fundamentalnych kroków, który decyduje o sukcesie całego przedsięwzięcia. Wykonanie otworu o nieodpowiedniej średnicy to prosta droga do problemów. Jeśli wiertło będzie za małe, gwintownik podczas pracy napotka zbyt duży opór. Może to prowadzić do jego uszkodzenia, a w najgorszym wypadku do pęknięcia i pozostawienia fragmentu w obrabianym elemencie, co często oznacza konieczność złomowania części. Z drugiej strony, zbyt duży otwór oznacza, że gwintownik nie będzie w stanie naciąć wystarczająco głębokich i pełnych zwojów. W efekcie otrzymamy gwint o zredukowanej wytrzymałości, który może nie utrzymać obciążenia, do jakiego był przeznaczony. Wytrzymałość połączenia gwintowego zależy bezpośrednio od wysokości naciętych zwojów. Zgodnie z podstawową zasadą, otwór pod gwint musi być na tyle duży, by gwintownik mógł swobodnie pracować, ale jednocześnie na tyle mały, by nacięte zwoje miały odpowiednią wysokość, zazwyczaj przyjmuje się około 75% teoretycznej wysokości gwintu.

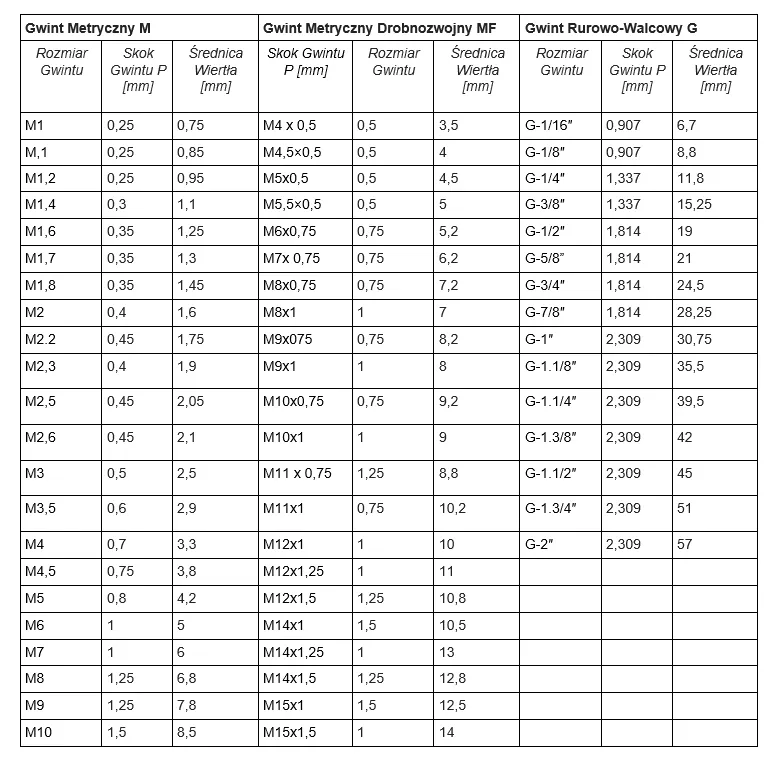

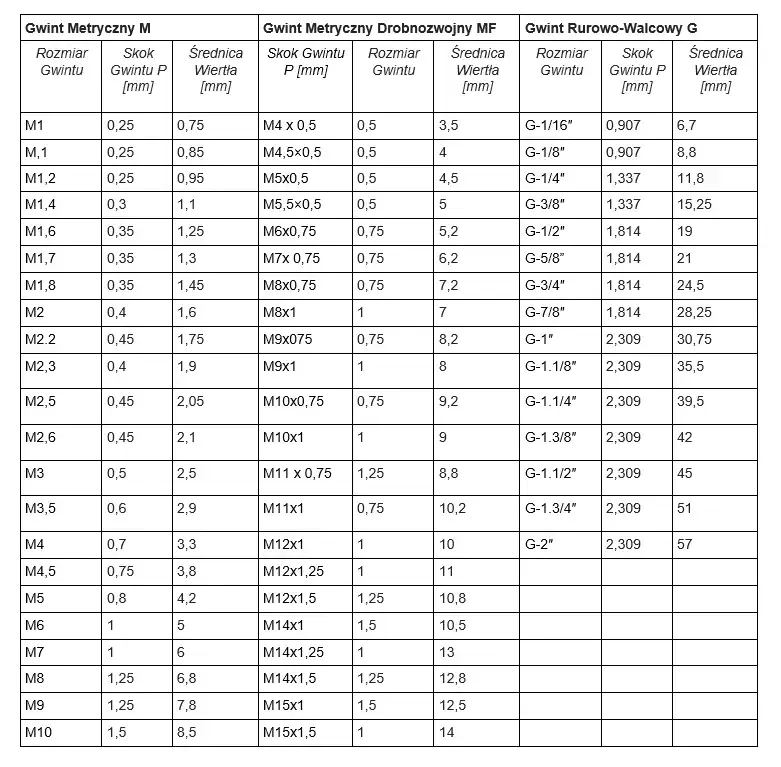

Tabela wierteł pod gwinty metryczne: Twoja niezawodna ściągawka

Gwint metryczny	Średnica wiertła (mm)
M3	2.5
M4	3.3
M5	4.2
M6	5.0
M8	6.8
M10	8.5
M12	10.2

Powyższa tabela przedstawia średnice wierteł dla najpopularniejszych gwintów metrycznych zwykłych (M). Wartości te zakładają uzyskanie około 75% wysokości gwintu, co jest powszechnie akceptowanym standardem dla większości zastosowań. Gwinty metryczne drobnozwojne (oznaczane jako MF), takie jak na przykład M10x1.25, charakteryzują się mniejszym skokiem gwintu. W ich przypadku standardowy wzór obliczeniowy nadal obowiązuje, ale daje inne wyniki. Dla M10x1.25, obliczenie wyglądałoby następująco: 10 mm (średnica nominalna) - 1.25 mm (skok) = 8.75 mm. W praktyce często stosuje się wiertło o średnicy 8.8 mm. Z tego powodu dla gwintów drobnozwojnych zaleca się korzystanie z dedykowanych tabel lub precyzyjne obliczenia, ponieważ wartości z tabeli dla gwintów zwykłych nie będą odpowiednie. Korzystanie z przedstawionej tabeli jest proste: wystarczy zlokalizować potrzebny gwint w pierwszej kolumnie, a w drugiej znajdziemy sugerowaną średnicę wiertła do wykonania otworu.

Oblicz średnicę wiertła samodzielnie: metoda dla profesjonalistów

Dla tych, którzy potrzebują większej elastyczności lub pracują z mniej typowymi gwintami, kluczowa jest znajomość podstawowego wzoru obliczeniowego. Ta "złota zasada" jest niezwykle prosta: średnica wiertła (Dw) jest równa nominalnej średnicy gwintu (D) pomniejszonej o jego skok (P). Matematycznie zapisujemy to jako: Dw = D - P.

Przyjrzyjmy się praktycznemu przykładowi. Chcemy wykonać otwór pod gwint M10x1.5:

1. Zidentyfikuj nominalną średnicę gwintu: D = 10 mm.
2. Zidentyfikuj skok gwintu: P = 1.5 mm.
3. Podstaw wartości do wzoru: Dw = 10 mm - 1.5 mm.
4. Oblicz wynik: Dw = 8.5 mm.

Oznacza to, że do wykonania otworu pod gwint M10x1.5 powinniśmy użyć wiertła o średnicy 8.5 mm. Informację o skoku gwintu najczęściej można znaleźć na opakowaniu narzędzia, w specyfikacjach technicznych, normach (np. DIN-13 dla gwintów metrycznych) lub w specjalistycznych tabelach gwintów.

Wiercenie idealnego otworu pod gwint: instrukcja krok po kroku

1. Punktowanie: Zanim rozpoczniesz wiercenie, użyj punktaka, aby zaznaczyć środek otworu. Uderzenie punktakiem tworzy niewielkie wgłębienie, które zapobiega "uciekaniu" wiertła po powierzchni materiału, zwłaszcza na śliskich lub twardych powierzchniach. To gwarantuje, że wiertło rozpocznie pracę dokładnie tam, gdzie chcesz.
2. Ustawienie i prostopadłość: Upewnij się, że wiertarka jest ustawiona stabilnie, a wiertło jest idealnie prostopadłe do powierzchni obrabianego elementu. Użycie kątownika lub prowadnicy może być pomocne. Odchylenie od pionu spowoduje powstanie otworu eliptycznego, co utrudni gwintowanie i osłabi jego wytrzymałość.
3. Chłodzenie i smarowanie: Podczas wiercenia, zwłaszcza w twardszych materiałach, stosuj odpowiednie chłodziwo lub olej do obróbki skrawaniem. Chłodzenie zapobiega przegrzewaniu się wiertła i materiału, co przedłuża żywotność narzędzia i poprawia jakość otworu. Smarowanie zmniejsza tarcie, ułatwiając skrawanie i zapobiegając "zaklejaniu się" wiertła wiórami.
4. Kontrola głębokości: Wierć do wymaganej głębokości, zwracając uwagę na oznaczenia na wiertle lub używając ogranicznika głębokości.

Specyfika otworów nieprzelotowych (ślepych): Wiercąc otwory nieprzelotowe, musisz zapewnić, że ich głębokość jest wystarczająca nie tylko dla długości gwintu, ale również dla miejsca, w którym zgromadzą się wióry oraz dla końcówki gwintownika, która często jest stożkowa. Zazwyczaj zaleca się, aby głębokość otworu była o 1-2 średnice gwintu większa niż planowana głębokość gwintowania.

Wpływ materiału na dobór wiertła: stal, aluminium i inne

Rodzaj obrabianego materiału ma istotny wpływ na proces gwintowania i może wymagać drobnych korekt w doborze średnicy wiertła. W przypadku standardowych gatunków stali i żeliwa, wartości podane w tabelach lub uzyskane z podstawowego wzoru są zazwyczaj wystarczające.

Stale nierdzewne i inne materiały trudnoobrabialne stanowią osobne wyzwanie. Ze względu na tendencję do utwardzania się podczas obróbki (tzw. zgniot) oraz wyższe siły skrawania, zaleca się zastosowanie wiertła o średnicy minimalnie większej niż wynikałoby to ze standardowych obliczeń. Zwiększenie otworu o ułamek milimetra redukuje opory skrawania, minimalizując ryzyko złamania gwintownika. W takich przypadkach często stosuje się również specjalistyczne wiertła, na przykład wykonane ze stali szybkotnącej z dodatkiem kobaltu (HSS-Co).

Metale miękkie, takie jak aluminium, miedź czy mosiądz, są bardziej plastyczne. W ich przypadku, aby uzyskać pełniejszy i mocniejszy gwint, można rozważyć użycie wiertła o średnicy nieco mniejszej niż standardowa. Pozwala to na nacięcie wyższych zwojów, które w miękkim materiale będą się lepiej "zakleszczać", zwiększając wytrzymałość połączenia.

Najczęstsze błędy przy doborze wiertła i jak ich unikać

• Niebezpieczne zaokrąglenia: Częstym błędem jest zaokrąglanie obliczonej średnicy wiertła w górę do najbliższej standardowej wartości, np. użycie wiertła 7.0 mm zamiast precyzyjnego 6.8 mm dla gwintu M8. Takie zaokrąglenie może znacząco zmniejszyć wysokość gwintu, prowadząc do słabego połączenia. Zawsze dąż do precyzji.
• Ignorowanie skoku gwintu: Używanie uniwersalnej średnicy wiertła dla wszystkich gwintów o tej samej średnicy nominalnej jest fundamentalnym błędem. Na przykład, zakładanie, że do każdego gwintu M10 potrzebne jest wiertło 8.5 mm, jest nieprawidłowe. Jak pokazaliśmy wcześniej, gwint M10x1.5 wymaga wiertła 8.5 mm, ale M10x1.25 już 8.8 mm. Zawsze sprawdzaj skok gwintu.
• Używanie tępych lub uszkodzonych wierteł: Tępe wiertło generuje większe siły skrawania, przegrzewa się i może prowadzić do "pływania" podczas wiercenia. Może również powodować powstawanie chropowatego otworu, co utrudnia pracę gwintownikowi i obniża jakość gwintu. Regularnie kontroluj stan swoich narzędzi.
• Brak punktowania: Brak użycia punktaka przed wierceniem, zwłaszcza na twardych lub śliskich powierzchniach, niemal gwarantuje, że wiertło zacznie się przesuwać, tworząc otwór w niewłaściwym miejscu lub pod złym kątem.

Przeczytaj również: Stihl, Husqvarna czy Makita? Porównanie i wybór narzędzi

Kluczowe wnioski i Twoje następne kroki

Wybór odpowiedniej średnicy wiertła pod gwint metryczny to nie tylko kwestia precyzji, ale przede wszystkim gwarancja trwałości i funkcjonalności wykonanego połączenia. Jak pokazaliśmy, zarówno proste obliczenia oparte na wzorze Dw = D - P, jak i korzystanie z gotowych tabel, pozwalają na szybkie i skuteczne dobranie właściwego narzędzia, minimalizując ryzyko kosztownych błędów.

• Zawsze pamiętaj o podstawowej zasadzie: średnica wiertła jest mniejsza niż średnica nominalna gwintu.
• Wykorzystuj wzór Dw = D - P lub dedykowane tabele dla standardowych gwintów metrycznych.
• Nie zapominaj o wpływie materiału obrabianego elementu i specyfice gwintów drobnozwojnych.
• Precyzja wiercenia punktowanie, prostopadłość i chłodzenie jest równie ważna jak sam dobór wiertła.

Z mojego doświadczenia wynika, że największą pułapką jest pośpiech i zaufanie "na oko". Zawsze warto poświęcić chwilę na sprawdzenie parametrów gwintu i wykonanie prostego obliczenia lub sięgnięcie po tabelę. To niewielki wysiłek, który potrafi uratować wiele pracy i materiału. Pamiętajcie też, że jakość wiertła ma ogromne znaczenie tępe narzędzie to prosta droga do problemów.

A jakie są Wasze doświadczenia z doborem wiertła pod gwint? Czy macie swoje sprawdzone metody lub triki, które pomagają Wam unikać błędów? Podzielcie się swoimi przemyśleniami w komentarzach!
