Wiertło pod gwint M12: Jaki rozmiar wybrać? Poradnik

Precyzyjne wykonanie gwintu metrycznego M12 to fundament solidnych i bezpiecznych połączeń mechanicznych. Kluczowym etapem, od którego zależy sukces całego procesu, jest dobór odpowiedniej średnicy wiertła do przygotowania otworu. Błąd na tym etapie może prowadzić do poważnych konsekwencji, od złamania narzędzia po osłabienie wytrzymałości gotowego połączenia. W tym artykule wyjaśnię, jak prawidłowo dobrać wiertło pod gwint M12, biorąc pod uwagę różne jego warianty i obrabiany materiał.

Zrozumieć związek: jak średnica otworu wpływa na wytrzymałość połączenia

Wybór właściwej średnicy wiertła do przygotowania otworu pod gwint M12 to nie tylko kwestia uniknięcia złamania narzędzia. To przede wszystkim zapewnienie optymalnej wytrzymałości i trwałości całego połączenia. Jeśli otwór będzie zbyt mały, gwintownik napotka na ogromny opór podczas pracy. Może to doprowadzić do jego uszkodzenia lub nawet złamania, co generuje dodatkowe koszty i problemy. Z drugiej strony, gdy otwór jest za duży, gwintownik wytworzy niepełny zarys gwintu. Oznacza to, że zęby gwintu będą zbyt płytkie, a połączenie śrubowe straci na swojej wytrzymałości i stabilności. Dlatego precyzja na tym etapie jest absolutnie kluczowa.

Skutki błędów: co się stanie, gdy użyjesz złego wiertła?

• Złamanie gwintownika: Jeśli zastosujesz wiertło o średnicy mniejszej niż zalecana, gwintownik będzie musiał usunąć zbyt dużą ilość materiału. Spowoduje to nadmierny opór, który często prowadzi do jego pęknięcia i utknięcia w otworze.
• Osłabienie wytrzymałości połączenia: Użycie wiertła o średnicy większej niż wymagana skutkuje powstaniem gwintu o niepełnym zarysie. Takie połączenie będzie znacznie mniej wytrzymałe na obciążenia mechaniczne i może ulec rozluźnieniu lub zerwaniu pod wpływem naprężeń.

Gwint M12 ma różne warianty: od czego zależy rozmiar wiertła?

Standardowy skok gwintu M12 (1,75 mm) najczęstszy przypadek

Najczęściej spotykany w zastosowaniach mechanicznych jest standardowy gwint metryczny M12, który charakteryzuje się normalnym skokiem gwintu wynoszącym 1,75 mm. Dla tego typu gwintu, teoretyczna średnica otworu do wykonania wynosi 10,25 mm (obliczona jako 12 mm - 1,75 mm). Jednak ze względu na powszechną dostępność narzędzi, w praktyce najczęściej stosuje się wiertło o średnicy 10,2 mm. W niektórych specyficznych przypadkach, zależnych od materiału i wymaganych tolerancji, dopuszczalne może być użycie wiertła 10,3 mm, ale zawsze należy to dokładnie sprawdzić.

Gwinty drobnozwojne M12 (1.5, 1.25, 1.0) kiedy się je stosuje i jak dobrać wiertło?

Oprócz standardowego gwintu M12, w użyciu są również jego warianty drobnozwojne. Stosuje się je zazwyczaj tam, gdzie wymagana jest precyzyjna regulacja, lepsze dopasowanie lub większa odporność na wibracje. Dobór wiertła dla tych gwintów również opiera się na podstawowym wzorze, ale z uwzględnieniem mniejszego skoku:

• Gwint M12x1,5: Skok gwintu wynosi 1,5 mm. Obliczona średnica wiertła to 10,5 mm (12 mm - 1,5 mm). W tym przypadku stosuje się wiertło o średnicy 10,5 mm.
• Gwint M12x1,25: Skok gwintu wynosi 1,25 mm. Obliczona średnica wiertła to 10,75 mm (12 mm - 1,25 mm). W praktyce stosuje się wiertło o średnicy 10,8 mm lub najbliższą dostępną wartość.
• Gwint M12x1,0: Skok gwintu wynosi 1,0 mm. Obliczona średnica wiertła to 11,0 mm (12 mm - 1,0 mm). Do tego gwintu potrzebne jest wiertło o średnicy 11,0 mm.

Rola materiału: dlaczego inaczej wiercimy w stali, a inaczej w aluminium?

Rodzaj materiału, który obrabiamy, ma istotny wpływ na ostateczny wybór średnicy wiertła. W przypadku materiałów twardych i kruchych, takich jak na przykład żeliwo, zaleca się czasami zastosowanie wiertła o średnicy odrobinę większej niż teoretyczna. Dla standardowego gwintu M12x1,75, w takim przypadku można sięgnąć po wiertło 10,3 mm. Pozwala to na zmniejszenie sił działających na gwintownik podczas pracy i minimalizuje ryzyko jego złamania. Z kolei materiały miękkie i plastyczne, takie jak aluminium, miedź czy mosiądz, są bardziej podatne na odkształcenia. W ich przypadku zazwyczaj można stosować wiertło o średnicy obliczonej ściśle według wzoru, czyli na przykład 10,2 mm dla gwintu M12x1,75, ponieważ materiał samoczynnie "dopasuje się" do kształtu gwintu.

Tabela średnic wierteł pod gwint M12: precyzyjne wartości

Złota zasada obliczeń: prosty wzór, który musisz znać

Podstawą doboru odpowiedniej średnicy wiertła jest prosty, ale niezwykle skuteczny wzór. Zapamiętaj go, a unikniesz wielu problemów: Średnica wiertła = Średnica gwintu - Skok gwintu. Ten wzór jest uniwersalny dla większości gwintów metrycznych i pozwala na szybkie obliczenie teoretycznej średnicy otworu, którą następnie korygujemy w zależności od materiału i dostępności narzędzi.

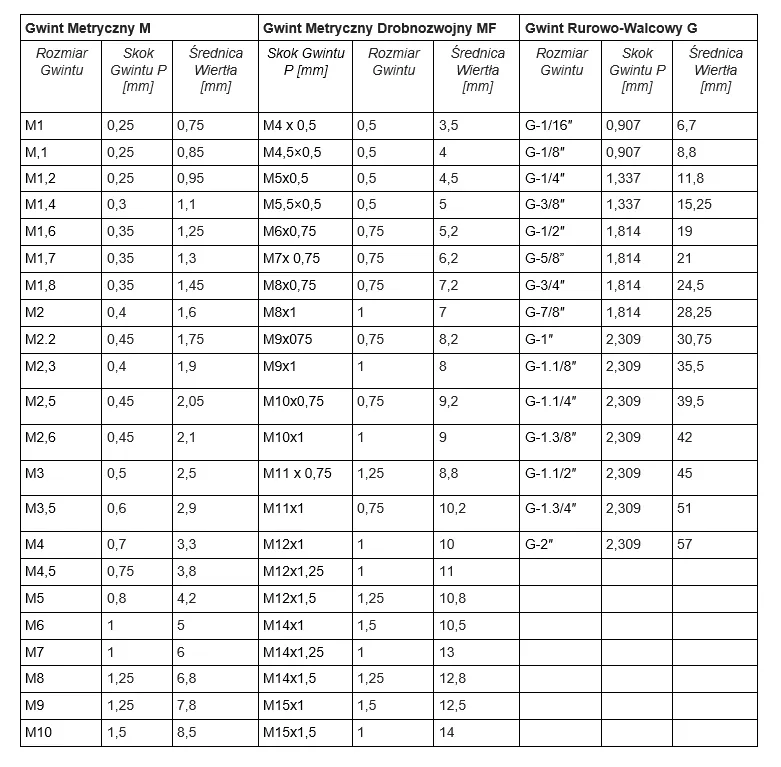

Tabela wierteł dla gwintu M12 wydrukuj i miej pod ręką

Aby ułatwić Ci pracę, przygotowałem tabelę zawierającą kluczowe informacje dotyczące doboru wierteł pod gwint M12. Warto ją wydrukować i mieć zawsze pod ręką w warsztacie. Dane te są zgodne z powszechnie stosowanymi normami PN/ISO oraz katalogami renomowanych producentów narzędzi.

Typ gwintu M12	Skok gwintu (mm)	Obliczona średnica wiertła (mm)	Zalecana średnica wiertła (mm)
M12x1,75 (standardowy)	1,75	10,25	10,2 (lub 10,3 w specyficznych przypadkach)
M12x1,5 (drobnozwojny)	1,5	10,5	10,5
M12x1,25 (drobnozwojny)	1,25	10,75	10,8
M12x1,0 (drobnozwojny)	1,0	11,0	11,0

Wiertło 10,2 mm: Standardowy wybór dla gwintu M12x1,75

Jak widać w tabeli, wiertło o średnicy 10,2 mm jest standardowym i najczęściej stosowanym wyborem, gdy przygotowujemy otwór pod najpopularniejszy gwint M12x1,75. Choć teoretyczna wartość to 10,25 mm, dostępność wierteł o średnicy 10,2 mm sprawia, że jest to rozwiązanie praktyczne i powszechnie akceptowane, zapewniające prawidłowy zarys gwintu.

Kiedy sięgnąć po wiertło 10,3 mm lub 10,5 mm? Praktyczne wskazówki

Wiertło o średnicy 10,3 mm może okazać się pomocne w przypadku standardowego gwintu M12x1,75, ale pracując z materiałami twardymi i kruchymi, gdzie chcemy zminimalizować ryzyko złamania gwintownika. Z kolei wiertło 10,5 mm jest dedykowane dla gwintu drobnozwojnego M12x1,5 i jest to zazwyczaj optymalny wybór dla tego typu połączenia.

Praktyczny poradnik: Jak poprawnie wywiercić i nagwintować otwór pod gwint M12

Krok 1: Przygotowanie i punktowanie fundament precyzji

1. Dokładne oznaczenie: Upewnij się, że miejsce, w którym chcesz wykonać otwór, jest precyzyjnie zaznaczone. Użyj suwmiarki lub linijki, aby potwierdzić pozycję.
2. Wykonanie punktu: Za pomocą punktaka i młotka wykonaj niewielkie wgłębienie w zaznaczonym miejscu. Zapobiegnie to ześlizgiwaniu się wiertła podczas rozpoczynania wiercenia i zapewni, że otwór będzie dokładnie tam, gdzie chcesz.

Krok 2: Wiercenie otworu technika i najczęstsze błędy

1. Wybór wiertła: Użyj wiertła o odpowiedniej średnicy, zgodnie z tabelą i obliczeniami.
2. Ustawienie wiertarki: Ustaw wiertarkę prostopadle do powierzchni obrabianego elementu. Użyj kątownika lub poziomicy, aby to sprawdzić.
3. Prędkość obrotowa: Dobierz odpowiednią prędkość obrotową wiertarki do materiału i średnicy wiertła. Zbyt szybkie obroty mogą przegrzać wiertło i materiał.
4. Nacisk: Stosuj równomierny, umiarkowany nacisk podczas wiercenia. Pozwól wiertłu pracować.
5. Usuwanie wiórów: W przypadku dłuższych otworów, co jakiś czas wycofuj wiertło, aby usunąć nagromadzone wióry i zapobiec zatarciu.

Najczęstszymi błędami na tym etapie jest wiercenie pod kątem, co uniemożliwia prawidłowe nagwintowanie, oraz zbyt szybkie wiercenie, które prowadzi do przegrzania i stępienia wiertła.

Krok 3: Gwintowanie ręczne i maszynowe na co zwrócić uwagę?

1. Rozpoczęcie gwintowania:
   • Gwintowanie ręczne: Umieść gwintownik w uchwycie (pokrętle) i zacznij wkręcać go w wywiercony otwór, trzymając go idealnie prostopadle.
   • Gwintowanie maszynowe: Upewnij się, że gwintownik jest prawidłowo zamocowany w uchwycie narzędziowym i ustawiony prostopadle do osi otworu.
2. Usuwanie wiórów: Podczas gwintowania, zwłaszcza ręcznego, regularnie wykręcaj gwintownik o pół obrotu lub jeden pełny obrót do tyłu. Pozwoli to na łamanie i usuwanie powstających wiórów, co zapobiega zapychaniu się narzędzia i jego złamaniu.
3. Chłodzenie i smarowanie: Pamiętaj o stosowaniu odpowiedniego chłodziwa lub oleju do gwintowania.
4. Siła i wyczucie: Gwintowanie wymaga wyczucia. Nie używaj nadmiernej siły, pozwól narzędziu pracować. Jeśli czujesz duży opór, zatrzymaj się, wykręć gwintownik i sprawdź, czy nie ma problemów z wiórami lub geometrią otworu.

Nie zapomnij o chłodziwie! Jakie smarowanie wybrać?

Stosowanie chłodziwa lub oleju do gwintowania jest absolutnie kluczowe, zwłaszcza podczas pracy z twardszymi materiałami lub przy gwintowaniu maszynowym. Płyn chłodząco-smarujący pełni kilka ważnych funkcji: znacząco zmniejsza tarcie między gwintownikiem a obrabianym materiałem, odprowadza ciepło generowane podczas procesu, co zapobiega przegrzaniu i stępieniu narzędzia, a także pomaga w usuwaniu wiórów. W efekcie, stosowanie chłodziwa przedłuża żywotność gwintownika i znacząco poprawia jakość wykonanego gwintu, zapewniając jego gładkość i precyzję.

Najczęstsze problemy i rozwiązania: Co zrobić, gdy gwintownik się złamie?

Złamany gwintownik w otworze jak go bezpiecznie usunąć?

1. Ocena sytuacji: Przede wszystkim oceń, jak głęboko i jak mocno złamał się gwintownik.
2. Wykrętaki do gwintowników: Najczęściej stosowanym rozwiązaniem są specjalne wykrętaki do złamanych gwintowników. Są one zakończone stożkowymi zębami, które wgryzają się w pozostałości gwintownika, umożliwiając jego ostrożne wykręcenie.
3. Małe dłutko i młotek: W niektórych przypadkach, jeśli gwintownik wystaje nieco z otworu, można spróbować delikatnie podważyć jego krawędź małym dłutkiem i spróbować go obrócić.
4. Elektrodrążenie (EDM): W trudnych przypadkach, gdy gwintownik jest mocno osadzony lub wykonany z bardzo twardej stali, profesjonalne warsztaty mogą zastosować metodę elektrodrążenia. Polega ona na precyzyjnym wypaleniu pozostałości gwintownika za pomocą iskry elektrycznej.
5. Wiercenie: Czasami możliwe jest ostrożne przewiercenie złamanego gwintownika wiertłem o mniejszej średnicy, a następnie próba usunięcia pozostałości. Jest to jednak ryzykowne i wymaga dużej precyzji.

Nierówny lub "zerwany" gwint czy da się to jeszcze naprawić?

Jeśli podczas gwintowania doszło do powstania nierównego lub "zerwanego" gwintu, zazwyczaj istnieją sposoby na naprawę. Najpopularniejszym rozwiązaniem jest zastosowanie wkładek naprawczych, takich jak popularne systemy typu Helicoil. Polegają one na przewierceniu uszkodzonego otworu na większą średnicę, nagwintowaniu go specjalnym gwintownikiem, a następnie wkręceniu metalowej wkładki, która przywraca pierwotny rozmiar gwintu. Alternatywnie, w zależności od sytuacji, można rozważyć przewiercenie otworu na kolejny większy standardowy rozmiar gwintu (np. z M12 na M14) i nagwintowanie go od nowa. W niektórych przypadkach, jeśli uszkodzenie jest niewielkie, można spróbować delikatnie "przegwintować" otwór czystym gwintownikiem, aby poprawić zarys gwintu.

Wybór narzędzi: jakie wiertła i gwintowniki M12 warto mieć w warsztacie?

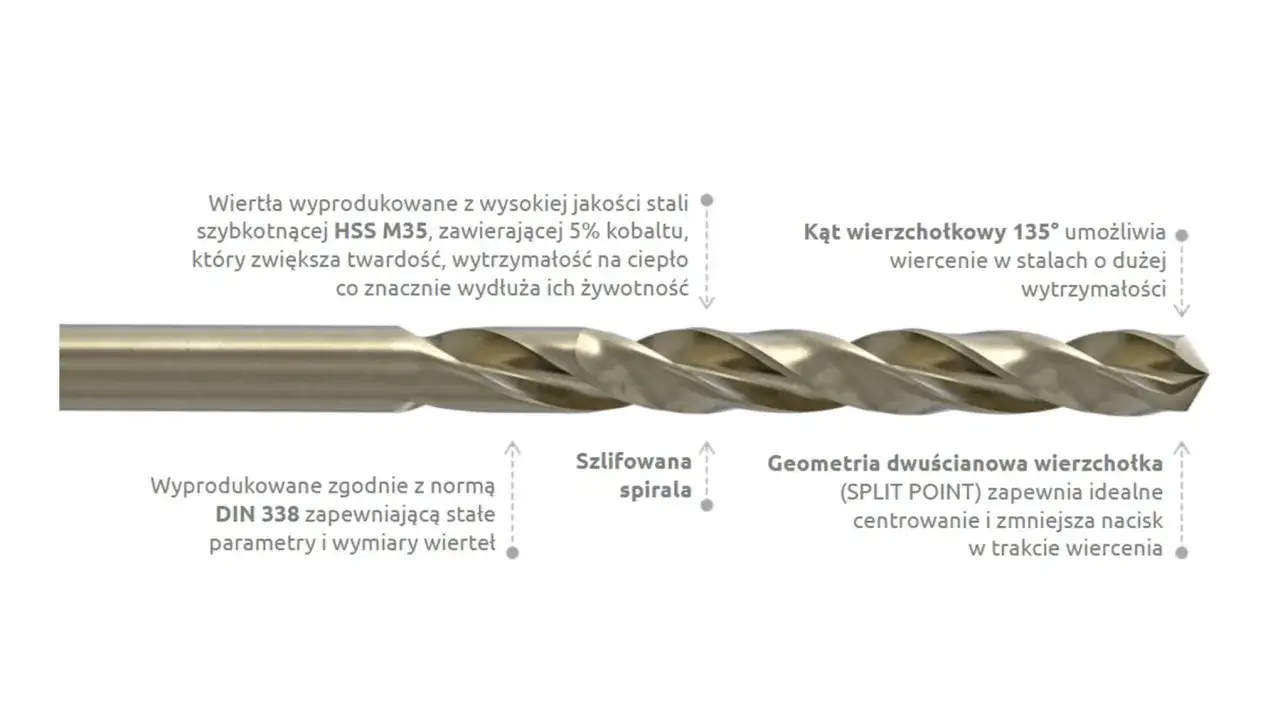

Wiertła HSS, HSS-Co, czy tytanowe które wybrać do jakiego materiału?

Wybór odpowiedniego wiertła zależy od obrabianego materiału. Wiertła HSS (High-Speed Steel) są uniwersalne i nadają się do większości miękkich i średnio twardych metali, takich jak aluminium czy stal miękka. Wiertła HSS-Co (ze spiekami kobaltu) są twardsze i bardziej odporne na wysokie temperatury, co czyni je idealnym wyborem do wiercenia w twardszych materiałach, jak stal nierdzewna czy żeliwo. Wiertła pokryte tytanem (TiN) charakteryzują się jeszcze większą twardością i odpornością na ścieranie, co znacząco wydłuża ich żywotność, szczególnie przy pracy z twardymi stopami metali. Do standardowych prac warsztatowych z gwintami M12, uniwersalne wiertła HSS lub HSS-Co będą zazwyczaj wystarczające.

Zestawy do gwintowania: czy warto inwestować w komplet?

Inwestycja w kompletny zestaw do gwintowania, zwłaszcza zawierający narzędzia do popularnych rozmiarów gwintów, takich jak M12, jest zazwyczaj bardzo opłacalna. Zestawy takie często zawierają gwintowniki ręczne (narzędnik i pokrętnik), a czasem także odpowiednie wiertła i uchwyty. Pozwala to na szybkie i sprawne wykonanie gwintu bez konieczności kompletowania poszczególnych narzędzi. Dodatkowo, kupując zestaw, mamy pewność, że wszystkie elementy są do siebie dopasowane pod względem jakości i przeznaczenia. Jest to szczególnie wygodne dla majsterkowiczów i małych warsztatów, gdzie liczy się zarówno jakość, jak i efektywność pracy.

Przeczytaj również: Bosch PTS 10 czy Makita MLT100 – który model jest lepszy do pracy?

Podsumowanie: Kluczowe wnioski i Twoje następne kroki

Wiercenie precyzyjnych otworów pod gwint M12, niezależnie od jego wariantu, jest kluczowe dla trwałości i bezpieczeństwa połączeń. Mam nadzieję, że ten artykuł dostarczył Ci jasnych wskazówek, jak dobrać odpowiednie wiertło, zrozumieć wpływ materiału i skoku gwintu, a także jak uniknąć najczęstszych błędów podczas wiercenia i gwintowania.

• Pamiętaj o podstawowym wzorze: Średnica wiertła = Średnica gwintu - Skok gwintu.
• Standardowy gwint M12x1,75 najczęściej wymaga wiertła 10,2 mm.
• Zawsze uwzględniaj rodzaj obrabianego materiału w twardych materiałach można użyć nieco większego wiertła.
• Chłodzenie i smarowanie podczas gwintowania to podstawa długiej żywotności narzędzi i jakości gwintu.

Z mojego doświadczenia wynika, że kluczem do sukcesu jest nie tylko wiedza teoretyczna, ale przede wszystkim praktyka i cierpliwość. Nawet najlepsze narzędzia nie zastąpią precyzji i uwagi na każdym etapie pracy. Dlatego zachęcam Cię do stosowania się do przedstawionych zasad, a w razie wątpliwości do ponownego przejrzenia tabeli i wskazówek. Dobre przygotowanie otworu to już połowa sukcesu w wykonaniu trwałego gwintu.

A jakie są Twoje doświadczenia z doborem wierteł pod gwint M12? Czy masz swoje sprawdzone metody lub narzędzia, którymi chciałbyś się podzielić? Daj znać w komentarzach!
