Migająca dioda LED to podstawowy element elektroniczny, który pozwala na tworzenie efektów świetlnych. Wykorzystuje prosty mechanizm cyklicznego włączania i wyłączania światła. Jest energooszczędna. Ma długą żywotność. Jej działanie opiera się na współpracy kilku kluczowych elementów - tranzystora, rezystora oraz kondensatora. Każdy z nich pełni istotną funkcję w procesie migotania.
Najważniejsze informacje:- Dioda LED zużywa mniej prądu niż tradycyjna żarówka
- Proces migotania powstaje przez ładowanie i rozładowywanie kondensatora
- Do budowy potrzebne są 4 podstawowe elementy: tranzystor, rezystor, kondensator i dioda
- Znajduje zastosowanie w urządzeniach codziennego użytku
- Świetnie nadaje się do nauki podstaw elektroniki
- Można ją wykorzystać zarówno w prostych jak i zaawansowanych projektach
Potrzebne elementy do budowy migającej diody LED
Do zbudowania migającej diody LED potrzebnych jest kilka podstawowych elementów elektronicznych. Każdy z nich można łatwo kupić w sklepie elektronicznym lub zamówić przez internet.
- Tranzystor BC547 (NPN)
- Kondensator elektrolityczny 100µF/16V
- Rezystor 10kΩ
- Rezystor 1kΩ
- Dioda LED 5mm (dowolny kolor)
- Bateria 9V lub zasilacz
Wszystkie komponenty są niedrogie i dostępne w większości sklepów elektronicznych.

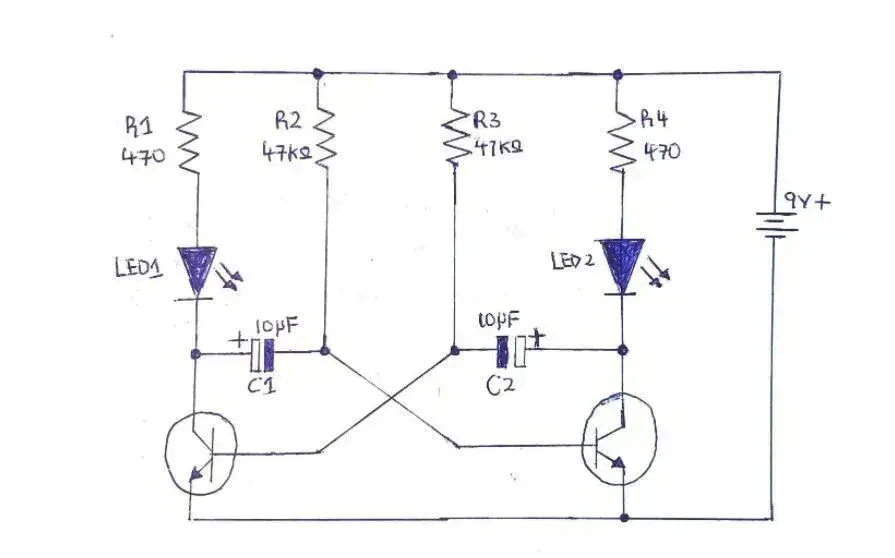

Jak wygląda schemat migającej diody?
Schemat układu migającej diody jest prosty i składa się z kilku połączonych ze sobą elementów. Tranzystor pracuje jako przełącznik sterowany przez kondensator. Prosty układ LED migający wykorzystuje proces ładowania i rozładowania kondensatora.
Parametry zasilania - na co zwrócić uwagę?
Prawidłowe zasilanie układu z diodą migającą jest kluczowe dla jego działania. Zbyt wysokie napięcie może uszkodzić komponenty. Najlepiej sprawdza się zasilanie 9V. Typowa bateria 9V wystarczy na kilka godzin ciągłej pracy.
| Element | Maksymalne napięcie | Optymalne napięcie |
|---|---|---|
| Dioda LED | 3.3V | 2.0-2.4V |
| Tranzystor BC547 | 45V | 9V |
| Kondensator | 16V | 9-12V |
Nigdy nie przekraczaj maksymalnych wartości napięć!
Zawsze stosuj rezystory ograniczające prąd.
Jak dostosować częstotliwość migania?
Częstotliwość migania w schemacie migacz LED zależy głównie od pojemności kondensatora. Większa pojemność oznacza wolniejsze miganie. Mniejsza wartość rezystora przyspieszy cykl.
Każdą modyfikację warto przetestować przed finalnym montażem.
Pamiętaj o zachowaniu bezpiecznych wartości dla elementów.
Typowe problemy podczas montażu
Podczas składania migającej diody schemat może sprawiać pewne trudności. Większość problemów wynika z nieprawidłowego podłączenia elementów. Najczęściej wystarczy dokładna kontrola połączeń.
- Dioda nie miga wcale - sprawdź polaryzację LED i kondensatora
- Dioda świeci ciągle - sprawdź połączenie bazy tranzystora
- Za szybkie/wolne miganie - zmień wartość kondensatora
- Słabe świecenie - zwiększ napięcie zasilania lub zmniejsz rezystor szeregowy
- Układ się grzeje - sprawdź wartości rezystorów i poprawność połączeń
Przed uruchomieniem zawsze sprawdź poprawność montażu.
W razie wątpliwości zmierz napięcia w kluczowych punktach układu.
Modyfikacje i rozbudowa układu
Migająca dioda LED jak zrobić bardziej zaawansowany układ? Możliwości modyfikacji jest wiele. Można dodać więcej diod LED, zmienić kolory, dodać czujniki zmierzchu. Układ można również sterować mikrokontrolerem.
| Wariant | Dodatkowe elementy | Efekt | Trudność |
|---|---|---|---|
| Podstawowy | - | Pojedyncze miganie | Łatwa |
| Multi LED | 3-5 diod LED | Sekwencyjne miganie | Średnia |
| Z czujnikiem | Fotorezystor | Automatyczne włączanie | Średnia |
| Z mikrokontrolerem | Arduino Nano | Programowalne efekty | Trudna |
Każda modyfikacja wymaga odpowiedniego dostosowania wartości elementów.
Zachęcamy do eksperymentowania z różnymi wariantami układu.
Praktyczne zastosowania migającej diody
Schemat układu migającej diody znajduje zastosowanie w wielu projektach. Może służyć jako wskaźnik rozładowanej baterii. Sprawdza się też jako element dekoracyjny. Często wykorzystywany jest w zabawkach i ozdobach świątecznych. W systemach alarmowych pełni rolę sygnalizatora. W elektronice hobbystycznej służy jako pierwszy projekt do nauki.
Możliwości zastosowania ogranicza tylko wyobraźnia konstruktora.
Zbuduj własną migającą diodę LED - najważniejsze wskazówki
Migająca dioda LED to prosty, ale wszechstronny projekt elektroniczny. Wymaga zaledwie 6 podstawowych elementów, a jej konstrukcja zajmuje około 30 minut. To świetny sposób na rozpoczęcie przygody z elektroniką.
Najważniejsze elementy to odpowiednie zasilanie (9V) i precyzyjny montaż. Schemat układu migającej diody można łatwo modyfikować - od prostej wersji po zaawansowane projekty z mikrokontrolerem. Częstotliwość migania regulujemy przez zmianę wartości kondensatora lub rezystora.
Problemy z działaniem najczęściej wynikają z odwrotnej polaryzacji elementów lub nieprawidłowych połączeń. Warto zawsze dokładnie sprawdzać montaż przed podłączeniem zasilania. Prosty układ LED migający może służyć jako wskaźnik, element dekoracyjny lub część większego projektu elektronicznego.
