Migająca dioda LED to prosty, ale fascynujący projekt elektroniczny. Pozwala stworzyć efekt pulsującego światła przy użyciu kilku podstawowych elementów. Taki układ składa się z diody LED, rezystora, tranzystora i kondensatora. Działa on na zasadzie cyklicznego ładowania i rozładowywania kondensatora, co powoduje migotanie diody. Migające diody LED mają szerokie zastosowanie - od dekoracji świątecznych po sygnalizację w urządzeniach elektronicznych.
Najważniejsze informacje:- Migająca dioda LED składa się z 4 głównych elementów: diody, rezystora, tranzystora i kondensatora
- Działanie opiera się na cyklicznym ładowaniu i rozładowywaniu kondensatora
- Efekt migotania powstaje przez naprzemienne przewodzenie i blokowanie prądu przez tranzystor
- Układ ma zastosowanie w oświetleniu dekoracyjnym, sygnalizacji i projektach edukacyjnych
- Migające diody LED są proste w budowie, ale atrakcyjne wizualnie
Elementy potrzebne do budowy migającej diody LED
Stworzenie migającej diody to świetny sposób na rozpoczęcie przygody z elektroniką. Ten prosty projekt wymaga zaledwie kilku podstawowych komponentów, które są łatwo dostępne i niedrogie. Każdy element pełni kluczową rolę w funkcjonowaniu układu, zapewniając efekt pulsującego światła.
Do zbudowania układu migającej diody potrzebne będą:
- Dioda LED (dowolny kolor)
- Tranzystor NPN (np. BC547)
- Rezystor (wartość zależna od diody, typowo 220Ω-1kΩ)
- Kondensator elektrolityczny (10-100µF)
- Bateria 9V lub inne źródło zasilania
- Płytka stykowa do montażu
- Przewody połączeniowe
Schemat obwodu migającej diody
Schemat migającego światła jest prosty, ale genialny w swojej koncepcji. Sercem układu jest tranzystor, który działa jak szybki przełącznik, kontrolujący przepływ prądu przez diodę LED. Kondensator, ładując się i rozładowując, określa częstotliwość migania.
Rezystor ogranicza prąd płynący przez diodę, chroniąc ją przed uszkodzeniem. Całość tworzy tak zwany układ astabilny z diodą, który samoistnie przełącza się między dwoma stanami - włączonym i wyłączonym.
Oto szczegółowy schemat migającej diody: anoda LED łączy się z kolektorem tranzystora, a katoda poprzez rezystor do masy. Baza tranzystora jest połączona z dodatnim biegunem zasilania przez drugi rezystor. Kondensator jest podłączony między bazą tranzystora a masą.
| Element | Wartość |
|---|---|
| Dioda LED | Dowolna |
| Tranzystor | BC547 lub podobny NPN |
| Rezystor LED | 220Ω |
| Rezystor bazy | 4.7kΩ |
| Kondensator | 47µF |
| Zasilanie | 9V |
Czytaj więcej: Jak pokonać największe wyzwania przy użyciu klucza płaskiego 38?
Krok po kroku: montaż obwodu migającej diody
Montaż obwodu pulsującej diody to świetne ćwiczenie dla początkujących elektroników. Zacznijmy od przygotowania wszystkich elementów, a następnie przejdziemy przez proces łączenia komponentów. Na koniec przetestujemy nasz układ, aby upewnić się, że działa poprawnie.
Przygotowanie elementów
Przed rozpoczęciem montażu, rozłóż wszystkie komponenty na czystej, suchej powierzchni. Sprawdź, czy masz wszystkie niezbędne elementy wymienione wcześniej. Zwróć szczególną uwagę na polaryzację diody LED i kondensatora - to kluczowe dla prawidłowego działania układu.
Przygotuj płytkę stykową, usuwając z niej wszelkie pozostałości po poprzednich projektach. Upewnij się, że masz pod ręką schemat migającej diody, który będzie Twoim przewodnikiem podczas montażu.
Łączenie komponentów
Zacznij od umieszczenia tranzystora na płytce stykowej. Pamiętaj o prawidłowym ustawieniu jego nóżek - emiter, baza, kolektor. Następnie dodaj diodę LED, zwracając uwagę na jej polaryzację - dłuższa nóżka to anoda i powinna być połączona z kolektorem tranzystora.
Teraz czas na rezystory. Pierwszy podłącz między katodą diody a masą, drugi między bazą tranzystora a dodatnim biegunem zasilania. Kondensator umieść między bazą tranzystora a masą, pamiętając o jego polaryzacji.
Na koniec podłącz zasilanie. Dodatni biegun baterii połącz z rezystorem bazy, a ujemny z linią masy na płytce stykowej. Upewnij się, że wszystkie połączenia są solidne i zgodne ze schematem układu migającej diody.
Testowanie obwodu
Po zakończeniu montażu, nadszedł ekscytujący moment - test projektu migającej diody! Podłącz baterię i obserwuj diodę LED. Powinna zacząć migać w równomiernym rytmie. Jeśli tak się nie dzieje, nie panikuj - to świetna okazja do nauki!
Sprawdź wszystkie połączenia, upewnij się, że komponenty są prawidłowo zorientowane, a zasilanie jest podłączone. Jeśli problem persist, spróbuj wymienić tranzystor lub kondensator - czasem mogą być wadliwe.
Jak działa migająca dioda LED?
Migająca dioda działa na zasadzie cyklicznego ładowania i rozładowywania kondensatora. Gdy włączamy zasilanie, kondensator zaczyna się ładować przez rezystor bazy. W miarę ładowania, napięcie na bazie tranzystora rośnie, aż osiągnie punkt, w którym tranzystor zaczyna przewodzić.
Gdy tranzystor przewodzi, dioda LED świeci, a kondensator zaczyna się rozładowywać. To z kolei powoduje spadek napięcia na bazie tranzystora, aż przestanie on przewodzić, a dioda zgaśnie. Cykl ten powtarza się, tworząc efekt migania.
Częstotliwość migania zależy głównie od wartości kondensatora i rezystora bazy. Większy kondensator lub rezystor spowolni miganie, podczas gdy mniejsze wartości przyspieszą ten proces. To właśnie ta prostota i możliwość łatwej modyfikacji czyni układ migającej diody tak fascynującym dla początkujących elektroników.
Warto zauważyć, że schemat migającego światła wykorzystuje zjawisko znanego jako multiwibrator astabilny. Oznacza to, że układ samoistnie oscyluje między dwoma stanami, bez potrzeby zewnętrznego sygnału taktującego.
Dobór wartości rezystorów i kondensatorów
Wybór odpowiednich wartości komponentów ma kluczowe znaczenie dla działania migającej diody. Rezystor LED chroni diodę przed przepaleniem, ograniczając prąd. Jego wartość zależy od typu diody i napięcia zasilania - typowo od 220Ω do 1kΩ.
Rezystor bazy i kondensator wpływają na częstotliwość migania. Większe wartości spowalniają miganie, mniejsze je przyspieszają. Typowe wartości to 4.7kΩ dla rezystora bazy i 47µF dla kondensatora, ale możesz eksperymentować!
Pamiętaj, że zbyt mała wartość rezystora LED może uszkodzić diodę, a zbyt duża sprawi, że będzie świecić słabo. Baw się różnymi kombinacjami, ale zawsze z ostrożnością!
Modyfikacje schematu migającej diody
Układ migającej diody to świetna podstawa do eksperymentów. Możesz łatwo modyfikować schemat, aby uzyskać różne efekty świetlne. Jedną z najprostszych zmian jest dostosowanie częstotliwości migania poprzez zmianę wartości kondensatora lub rezystora bazy.
Inną ciekawą modyfikacją jest dodanie potencjometru w miejsce rezystora bazy. Pozwoli to na płynną regulację częstotliwości migania bez konieczności wymiany komponentów. To świetny sposób na zrozumienie, jak poszczególne elementy wpływają na działanie układu.

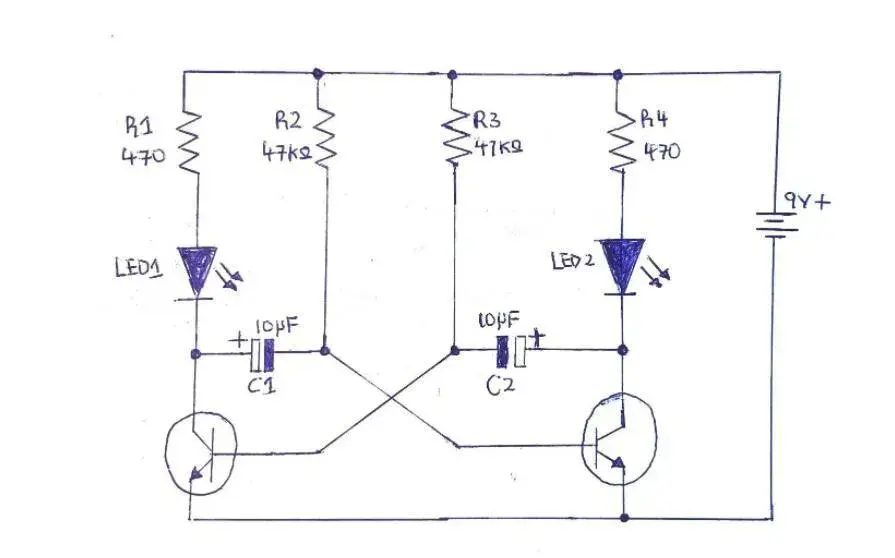

Dla bardziej zaawansowanych, można rozważyć dodanie drugiego tranzystora, tworząc układ multiwibratora astabilnego. Taki schemat migającego światła pozwala na bardziej złożone wzory migania i może być podstawą do tworzenia efektów świetlnych czy prostych zegarów.
Zmiana częstotliwości migania
Chcesz przyspieszyć lub spowolnić miganie swojej mrugającej diody LED? To prostsze niż myślisz! Kluczem jest zmiana wartości kondensatora lub rezystora bazy. Mniejszy kondensator lub rezystor przyspieszy miganie, podczas gdy większe wartości je spowolnią.
Spróbuj zastąpić kondensator 47µF mniejszym, np. 10µF, a zobaczysz, jak dioda zacznie migać szybciej. Alternatywnie, możesz zmniejszyć wartość rezystora bazy z 4.7kΩ na 2.2kΩ dla podobnego efektu. Eksperymentuj i znajdź idealną częstotliwość dla swojego projektu!
Dodanie wielu diod LED
Dlaczego ograniczać się do jednej migającej diody? Rozbudowa układu migającej diody o więcej LED-ów to świetny sposób na stworzenie bardziej efektownego projektu. Najprostszą metodą jest podłączenie kilku diod równolegle do kolektora tranzystora.
Pamiętaj jednak, aby dostosować wartość rezystora ograniczającego prąd - każda dodatkowa dioda zwiększa pobór prądu. Możesz też stworzyć sekwencyjne miganie, używając kilku tranzystorów i kondensatorów. To już bardziej zaawansowany projekt, ale daje niesamowite efekty wizualne!
Środki ostrożności przy pracy z migającą diodą
Bezpieczeństwo przede wszystkim! Choć projekt migającej diody jest stosunkowo bezpieczny, warto pamiętać o kilku zasadach. Zawsze pracuj na niskim napięciu, najlepiej używając baterii 9V. Unikaj dotykania elementów układu podczas pracy, szczególnie gdy używasz wyższych napięć.
Pamiętaj o prawidłowej polaryzacji komponentów. Odwrotne podłączenie diody LED lub kondensatora elektrolitycznego może prowadzić do ich uszkodzenia. Zawsze sprawdzaj schemat przed podłączeniem zasilania.
Oto lista najważniejszych środków ostrożności:
- Używaj odpowiedniego napięcia zasilania (typowo 9V lub mniej)
- Sprawdź polaryzację diod LED i kondensatorów przed montażem
- Unikaj zwarć - mogą uszkodzić komponenty lub baterię
- Nie przekraczaj maksymalnego prądu diody LED
- Pracuj w dobrze oświetlonym i uporządkowanym miejscu
- W razie wątpliwości, poproś o pomoc bardziej doświadczoną osobę
Typowe błędy przy montażu migającej diody
Nawet doświadczeni elektronicy czasem popełniają błędy. Przy montażu migającej diody najczęstszym problemem jest odwrotne podłączenie diody LED lub kondensatora. Jeśli Twój układ nie działa, to pierwsza rzecz do sprawdzenia!
Innym częstym błędem jest niewłaściwy dobór wartości rezystora ograniczającego prąd diody. Zbyt mała wartość może prowadzić do przepalenia LED-a, podczas gdy zbyt duża sprawi, że dioda będzie świecić słabo lub wcale. Zawsze sprawdzaj specyfikację swojej diody LED.
Czasem problem leży w samych komponentach. Uszkodzony tranzystor lub kondensator może uniemożliwić prawidłowe działanie układu. Jeśli wszystko wydaje się podłączone prawidłowo, a układ migającej diody nadal nie działa, spróbuj wymienić poszczególne elementy na nowe.
Zastosowania migającej diody LED
Migająca dioda to nie tylko zabawka dla początkujących elektroników. Ten prosty układ ma wiele praktycznych zastosowań. W systemach alarmowych często wykorzystuje się migające diody jako wizualny sygnał ostrzegawczy lub wskaźnik stanu.
W dekoracjach świątecznych i oświetleniu scenicznym, mrugające diody LED tworzą dynamiczne efekty świetlne. Mogą być też używane w zabawkach dla dzieci lub jako proste sygnalizatory w projektach DIY. Niektórzy wykorzystują
je nawet w projektach artystycznych, tworząc interaktywne instalacje świetlne.
W edukacji, projekt migającej diody często służy jako wprowadzenie do elektroniki dla uczniów i studentów. To świetny sposób na naukę podstaw obwodów elektrycznych, działania tranzystorów i kondensatorów. Możliwości są praktycznie nieograniczone - wszystko zależy od Twojej kreatywności!
Wnioski i podsumowanie
Stworzenie migającej diody to nie tylko świetna zabawa, ale też cenna lekcja elektroniki. Ten prosty układ astabilny z diodą pokazuje, jak kilka podstawowych komponentów może współpracować, tworząc interesujący efekt wizualny. To idealne wprowadzenie do świata elektroniki dla początkujących.
Pamiętaj, że kluczem do sukcesu jest eksperymentowanie. Nie bój się modyfikować schematu migającego światła, zmieniać wartości komponentów czy dodawać nowe elementy. Każda zmiana to nowa lekcja i krok w kierunku głębszego zrozumienia elektroniki.
Niezależnie od tego, czy tworzysz migającą diodę dla zabawy, nauki, czy konkretnego projektu, pamiętaj o bezpieczeństwie i cierpliwości. Elektronika to fascynująca dziedzina, a ten prosty projekt może być początkiem wspaniałej przygody!
Migająca dioda LED: Od prostego schematu do fascynujących zastosowań
Migająca dioda to nie tylko prosty projekt elektroniczny, ale prawdziwa brama do fascynującego świata obwodów elektrycznych. Poprzez budowę tego podstawowego układu, poznajemy kluczowe elementy elektroniki: diody LED, tranzystory, rezystory i kondensatory. Każdy z tych komponentów pełni istotną rolę w tworzeniu efektu pulsującego światła, ucząc nas jednocześnie podstaw działania obwodów elektrycznych.Proces montażu układu migającej diody to praktyczna lekcja, która rozwija umiejętności manualne i zdolność czytania schematów elektronicznych. Eksperymentowanie z różnymi wartościami komponentów pozwala zrozumieć, jak poszczególne elementy wpływają na działanie całości. To doskonałe wprowadzenie do bardziej zaawansowanych projektów i koncepcji w elektronice.
Co więcej, projekt migającej diody otwiera drzwi do kreatywnych zastosowań - od dekoracyjnego oświetlenia po proste systemy sygnalizacyjne. To pokazuje, jak nawet najprostsze układy elektroniczne mogą znaleźć praktyczne zastosowanie w codziennym życiu. Pamiętajmy, że każdy ekspert zaczynał od podstaw - a migająca dioda LED to doskonały pierwszy krok w fascynującą podróż przez świat elektroniki.
