Zasilacz laboratoryjny to podstawowe urządzenie elektroniczne służące do zasilania i testowania układów elektronicznych. Dostarcza regulowane napięcie i prąd stały. Jest niezbędny w każdym warsztacie elektronicznym. Umożliwia precyzyjną kontrolę parametrów zasilania. Składa się z kilku kluczowych elementów: transformatora, prostownika, filtra oraz regulatora napięcia.
Najważniejsze informacje:- Pozwala na regulację napięcia wyjściowego od 0V do kilkudziesięciu woltów
- Posiada zabezpieczenia przed zwarciem i przeciążeniem
- Umożliwia precyzyjne sterowanie parametrami prądu i napięcia
- Występuje w wersjach DIY oraz fabrycznych
- Jest wyposażony w układy filtrujące i stabilizujące napięcie
- Kluczowym elementem jest transformator obniżający napięcie sieciowe
- Wymaga odpowiedniej dokumentacji technicznej do budowy
Elementy składowe zasilacza laboratoryjnego
Zasilacz laboratoryjny to podstawowe narzędzie każdego elektronika. Jego budowa opiera się na kilku kluczowych modułach, które współpracują ze sobą. Transformator stanowi pierwszy element toru zasilania, obniżając napięcie sieciowe do bezpiecznej wartości.
Kolejnym istotnym elementem zasilacza z regulacją napięcia jest układ prostowniczy i filtrujący. Mostek prostowniczy zamienia napięcie przemienne na pulsujące stałe. Kondensatory filtrujące wygładzają to napięcie do poziomu akceptowalnego dla układów elektronicznych.
- Transformator sieciowy - obniża napięcie 230V do wartości użytecznej
- Mostek prostowniczy - zamienia napięcie AC na DC
- Kondensatory filtrujące - wygładzają napięcie
- Układ regulacji - stabilizator z potencjometrem
- Radiator - odprowadza ciepło z elementów mocy
- System zabezpieczeń - chroni przed zwarciem i przeciążeniem

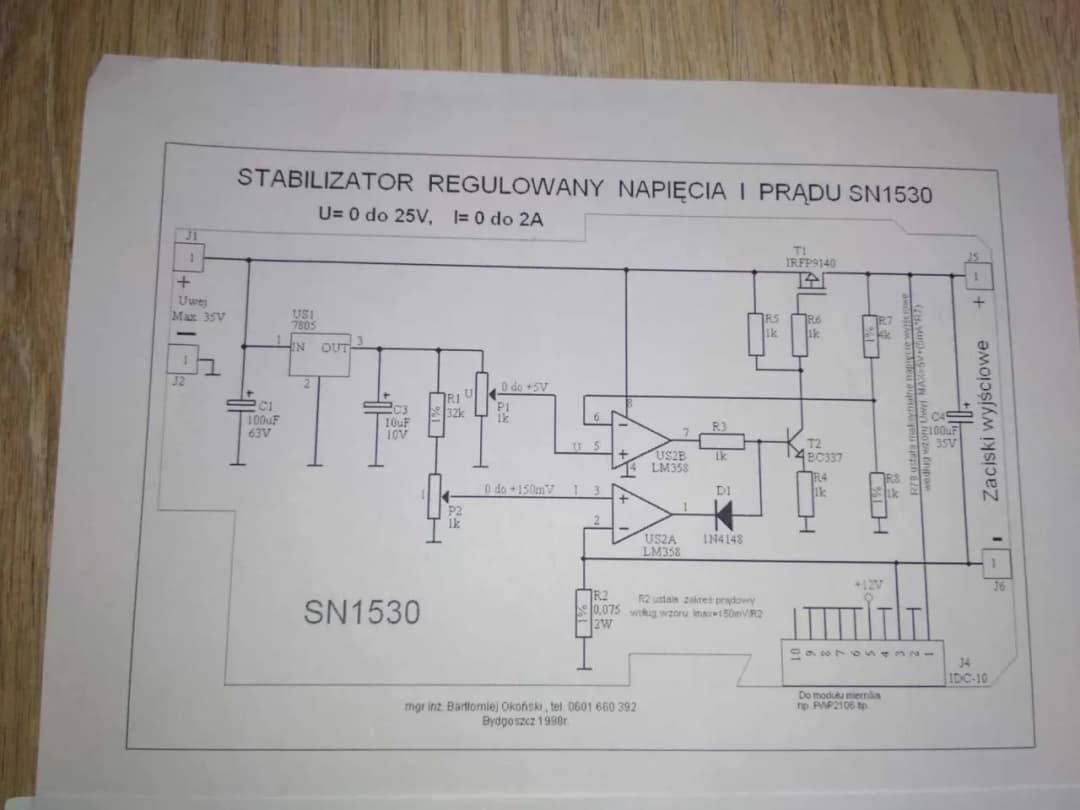

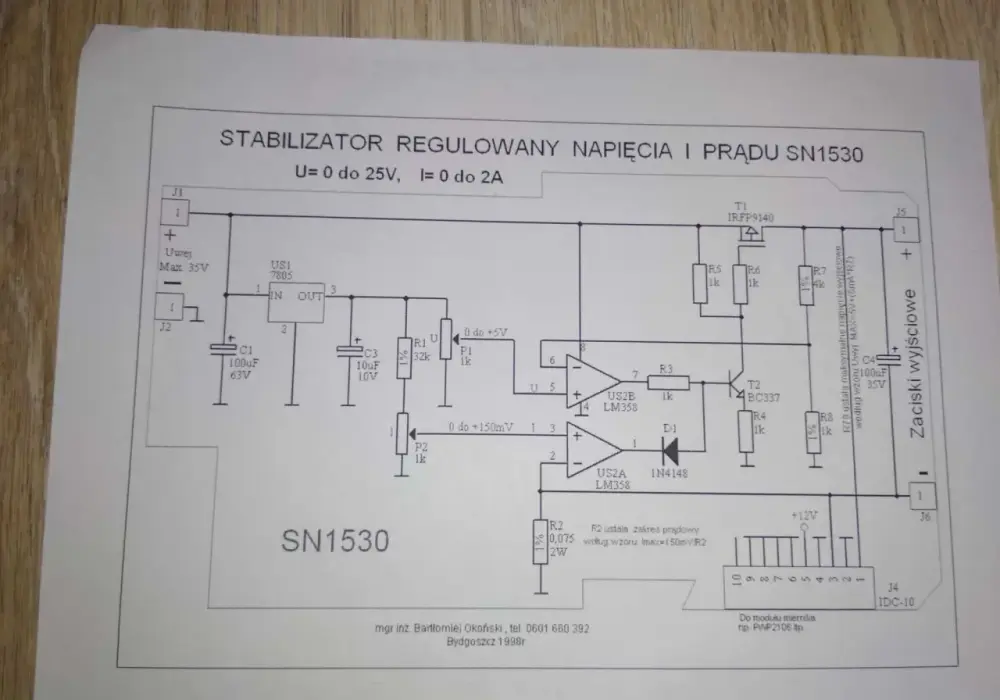

Schemat elektryczny zasilacza - analiza połączeń
Schemat zasilacza stabilizowanego bazuje na sprawdzonych rozwiązaniach. Głównym elementem jest popularny układ LM317 lub LM338 umożliwiający płynną regulację napięcia wyjściowego.
Działanie zasilacza regulowanego 0-30V opiera się na współpracy kilku sekcji. Napięcie z transformatora jest prostowane przez mostek prostowniczy, a następnie filtrowane przez bank kondensatorów elektrolitycznych.
Schemat zasilacza z zabezpieczeniem zawiera dodatkowe elementy ochronne. Układ zabezpieczający monitoruje prąd wyjściowy i w razie przekroczenia wartości maksymalnej odcina zasilanie.
Czytaj więcej: Malowanie boazerii na kolor - Renowacja i odnawianie zdjęcia
Parametry techniczne i możliwości
| Parametr | Wartość |
|---|---|
| Napięcie wyjściowe | 0-30V regulowane |
| Prąd maksymalny | 0-5A |
| Stabilność napięcia | ±0.1% |
| Tętnienia | <10mV |
| Dokładność wskazań | ±1% |
| Zabezpieczenia | Przeciwzwarciowe, nadprądowe |
Zasilacz laboratoryjny schemat pozwala na realizację wielu projektów elektronicznych. Urządzenie sprawdzi się zarówno podczas testowania prototypów, jak i naprawy sprzętu elektronicznego.
Regulowane parametry wyjściowe sprawiają, że zasilacz regulowany DIY jest uniwersalny. Może zasilać układy cyfrowe wymagające 5V oraz analogowe potrzebujące wyższych napięć.
Lista niezbędnych komponentów do budowy
Wybór odpowiednich elementów ma kluczowe znaczenie dla niezawodności zasilacza. Transformator powinien mieć odpowiedni zapas mocy, minimum 30% powyżej planowanego obciążenia. Kondensatory filtrujące muszą mieć niską wartość ESR.
| Komponent | Parametry | Oznaczenie |
|---|---|---|
| Transformator | 2x24V, 120VA | TR1 |
| Mostek prostowniczy | 10A, 200V | B1 |
| Kondensatory filtrujące | 4700µF/50V | C1-C4 |
| Stabilizator | LM338 | U1 |
| Radiator | 1.2°C/W | RAD1 |
| Potencjometr | 5kΩ | POT1 |
Jak zbudować zasilacz laboratoryjny krok po kroku?
Montaż zasilacza warsztatowego rozpocznij od przygotowania obudowy. Wywierć otwory montażowe dla transformatora, radiatora oraz elementów regulacyjnych.
Przymocuj transformator do obudowy używając śrub M4. Zamontuj radiator na tylnej ściance, pamiętając o paście termoprzewodzącej.
Zmontuj płytkę drukowaną zaczynając od elementów najmniejszych. Szczególną uwagę zwróć na polaryzację kondensatorów elektrolitycznych.
Wykonaj połączenia między modułami używając przewodów o odpowiednim przekroju. Dla prądów do 5A stosuj przewody minimum 1.5mm².
Zabezpieczenia i systemy ochronne
Schemat zasilacza z zabezpieczeniem zawiera kilka kluczowych systemów ochronnych. Podstawowym zabezpieczeniem jest ogranicznik prądowy, który chroni przed przeciążeniem i zwarciem. Układ monitoruje prąd wyjściowy i w przypadku przekroczenia wartości granicznej automatycznie ogranicza jego wartość.
Kolejnym istotnym elementem zasilacza laboratoryjnego jest zabezpieczenie termiczne. System wykorzystuje czujnik temperatury zamontowany na radiatorze stabilizatora napięcia. W przypadku przegrzania układ wyłącza zasilanie, chroniąc elementy przed uszkodzeniem.
Ochrona przeciwprzepięciowa stanowi ostatnią linię zabezpieczeń zasilacza stabilizowanego. Warystor na wejściu chroni przed skokami napięcia z sieci. Diody zabezpieczające chronią stabilizator przed napięciem wstecznym z obciążenia.
Testowanie i uruchomienie zasilacza
Pierwsze uruchomienie zasilacza laboratoryjnego wymaga szczególnej ostrożności. Przed podłączeniem napięcia sieciowego należy dokładnie sprawdzić wszystkie połączenia.
Testowanie zasilacza z regulacją napięcia rozpoczynamy bez obciążenia. Sprawdzamy płynność regulacji napięcia i działanie wyświetlaczy. Po potwierdzeniu poprawnej pracy przechodzimy do testów pod obciążeniem.
- Sprawdź poprawność wszystkich połączeń
- Uruchom zasilacz bez obciążenia
- Przetestuj regulację napięcia w pełnym zakresie
- Sprawdź działanie zabezpieczeń prądowych
- Wykonaj testy pod różnym obciążeniem
Co może pójść nie tak? Rozwiązywanie problemów
Brak regulacji napięcia może wskazywać na uszkodzony potencjometr lub stabilizator. Sprawdź połączenia i napięcia na nóżkach układu stabilizującego.
Przegrzewanie się zasilacza regulowanego DIY najczęściej wynika z niedostatecznego chłodzenia. Upewnij się, że radiator jest prawidłowo dobrany i ma dobry kontakt termiczny ze stabilizatorem.
Tętnienia napięcia wyjściowego mogą być spowodowane zużytymi kondensatorami filtrującymi. Sprawdź ich pojemność i ESR, w razie potrzeby wymień na nowe.
Konserwacja i eksploatacja
Regularnie sprawdzaj temperaturę pracy zasilacza laboratoryjnego. Czyść radiator z kurzu co najmniej raz na kwartał. Kontroluj poprawność wskazań mierników porównując je z zewnętrznym multimetrem.
Unikaj długotrwałej pracy zasilacza warsztatowego przy maksymalnych parametrach. Okresowo sprawdzaj dokręcenie wszystkich połączeń śrubowych i stan przewodów. Co pół roku wykonaj kalibrację wskaźników napięcia i prądu.
Budowa własnego zasilacza laboratoryjnego - od teorii do praktyki
Zasilacz laboratoryjny to fundamentalne urządzenie w warsztacie elektronika. Jego konstrukcja wymaga znajomości podstawowych elementów elektronicznych oraz zasad bezpieczeństwa. Prawidłowo wykonany projekt zapewni lata niezawodnej pracy i możliwość testowania różnorodnych układów elektronicznych.
Kluczem do sukcesu jest staranny dobór komponentów i przestrzeganie procedur montażowych. Zasilacz regulowany DIY powinien zawierać wszystkie niezbędne zabezpieczenia: przeciwzwarciowe, termiczne oraz przeciwprzeciążeniowe. Dokładne przetestowanie urządzenia przed właściwym użytkowaniem zapewni bezpieczeństwo podczas eksploatacji.
Regularna konserwacja i przestrzeganie parametrów pracy znacząco wydłuży żywotność urządzenia. Zasilacz warsztatowy pracujący w zakresie 0-30V przy prądzie do 5A zaspokoi większość potrzeb elektronika-amatora i profesjonalisty.
