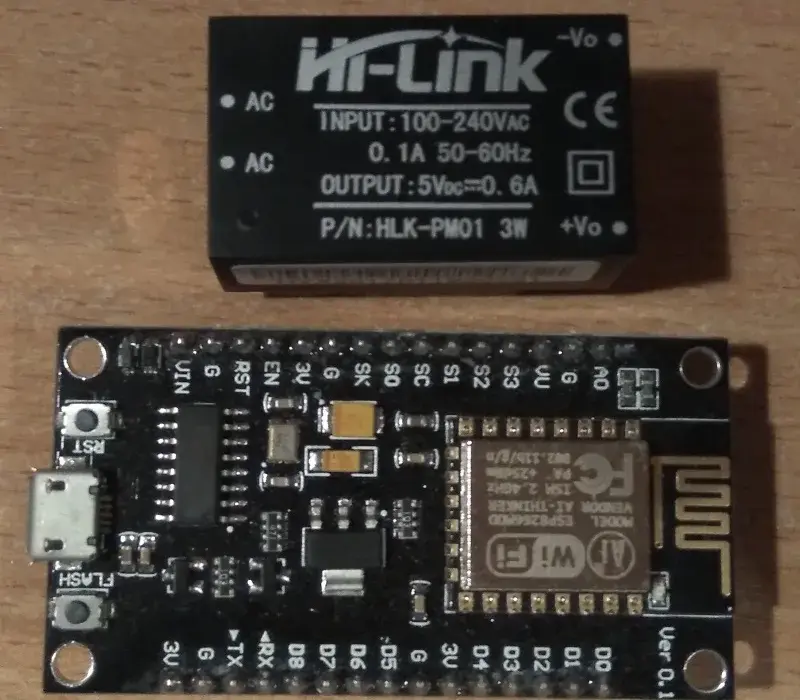

HLK-PM01 to kompaktowy moduł zasilający przeznaczony do projektów IoT. Przekształca napięcie zmienne z sieci (90-264V AC) na stabilne napięcie stałe 5V DC. Jest szczególnie popularny w połączeniu z modułami ESP8266. Jego niewielkie wymiary (35 x 21 x 16 mm) i maksymalne obciążenie 0,6A sprawiają, że świetnie sprawdza się w inteligentnych systemach domowych.
Najważniejsze informacje:- Bezpieczna konwersja napięcia sieciowego na 5V DC
- Wbudowane zabezpieczenia przed zwarciem i przeciążeniem
- Wysoka kompatybilność z modułami ESP8266
- Kompaktowe wymiary ułatwiające montaż
- Efektywność na poziomie 70%
- Idealne rozwiązanie do projektów automatyki domowej
Czym jest moduł zasilający HLK-PM01?
HLK-PM01 to wydajny konwerter napięcia AC/DC, który umożliwia bezpośrednie zasilanie modułów ESP8266 z sieci elektrycznej. Jego kompaktowa konstrukcja sprawia, że idealnie nadaje się do projektów IoT i inteligentnego domu. Ten zasilacz AC DC ESP8266 zapewnia stabilne napięcie wyjściowe 5V, niezbędne do prawidłowego działania układów WiFi.
Moduł zasilający HLK PM01 NodeMCU posiada wbudowane zabezpieczenia przeciwzwarciowe i przeciążeniowe. Jest to szczególnie istotne przy zasilaniu wrażliwych układów elektronicznych. Dzięki wysokiej sprawności energetycznej, konwerter AC/DC do ESP8266 generuje minimalne straty ciepła.
| Parametr | Wartość |
|---|---|
| Napięcie wejściowe | 90-264V AC |
| Napięcie wyjściowe | 5V DC |
| Maksymalne obciążenie | 0,6A |
| Efektywność | 70% |
| Wymiary | 35 x 21 x 16 mm |
Niezbędne komponenty do budowy zasilacza ESP8266
Do zbudowania kompletnego układu zasilającego z HLK PM01 ESP8266 potrzebnych jest kilka kluczowych elementów. Prawidłowy dobór komponentów zapewni bezpieczną i stabilną pracę urządzenia.
- Moduł zasilacz HLK-PM01 5V
- Płytka ESP8266 (NodeMCU lub ESP-01)
- Bezpiecznik topikowy 1A
- Kondensator elektrolityczny 1000µF/10V
- Kondensator ceramiczny 100nF
- Złącza śrubowe do podłączenia zasilania
Warto zaopatrzyć się również w dodatkowe elementy montażowe. Szczególnie przydatne będą koszulki termokurczliwe i taśma izolacyjna.
Zasady bezpieczeństwa przy pracy z napięciem 230V
Praca z HLK-PM01 230V WiFi wymaga szczególnej ostrożności ze względu na obecność wysokiego napięcia. Wszystkie połączenia muszą być starannie zaizolowane. Montaż należy wykonywać przy odłączonym zasilaniu sieciowym.
Przed rozpoczęciem pracy należy przygotować odpowiednio izolowane narzędzia. Podczas testowania układu trzeba zachować bezpieczną odległość od elementów pod napięciem. Wszelkie modyfikacje można wprowadzać wyłącznie po odłączeniu zasilania.
W układzie należy zastosować bezpiecznik topikowy oraz ochronę przeciwprzepięciową. Obudowa projektu musi być wykonana z materiału izolacyjnego. Wszystkie przewody powinny mieć odpowiednią izolację do pracy z napięciem sieciowym.
Wymagane narzędzia do montażu
Do bezpiecznego montażu HLK PM01 ESP8266 potrzebny jest podstawowy zestaw narzędzi elektronicznych. Każde narzędzie powinno mieć izolowaną rękojeść.
- Lutownica z regulacją temperatury (40W)
- Miernik uniwersalny z funkcją pomiaru napięcia AC/DC
- Szczypce płaskie i tnące z izolacją
- Śrubokręty izolowane płaskie i krzyżakowe
- Odsysacz do cyny
Jak połączyć HLK-PM01 z ESP8266?
Montaż układu z modułem zasilającym HLK PM01 NodeMCU rozpoczynamy od strony niskonapięciowej. Najpierw należy przylutować kondensatory filtrujące na wyjściu 5V. Ostatnim etapem jest podłączenie przewodów zasilania sieciowego.
Plus wyjściowy zasilacza łączymy z pinem VIN modułu ESP8266. Minus podłączamy do pinu GND.
Przed zamknięciem obudowy sprawdzamy poprawność wszystkich połączeń. Zwracamy szczególną uwagę na jakość lutowania i izolację przewodów.
Schemat połączenia elementów
Schemat połączenia zasilacza HLK-PM01 5V z ESP8266 jest stosunkowo prosty. Najważniejsze jest zachowanie odpowiedniej polaryzacji na wyjściu zasilacza. Strona pierwotna (230V) musi być dokładnie odizolowana od części niskonapięciowej.
Kondensator elektrolityczny montujemy jak najbliżej pinów zasilania ESP8266. Jego zadaniem jest stabilizacja napięcia.
Bezpiecznik umieszczamy w przewodzie fazowym, przed wejściem zasilacza. Upewnijmy się, że jego parametry są odpowiednie.
Gdzie umieścić zabezpieczenia w układzie?
Bezpiecznik topikowy należy umieścić na przewodzie fazowym, bezpośrednio przed wejściem HLK PM01 ESP8266. Jest to pierwsza linia obrony przed zwarciem w układzie. Kondensator przeciwzakłóceniowy montujemy równolegle do wejścia zasilacza.
Warystor lub inny element przeciwprzepięciowy instalujemy między przewodem fazowym a neutralnym. Ta konfiguracja chroni zasilacz AC DC ESP8266 przed skokami napięcia. Wszystkie elementy zabezpieczające muszą być zamontowane przed transformatorem.
Układ wymaga również prawidłowego uziemienia obudowy. Połączenie to zabezpiecza przed porażeniem w przypadku przebicia izolacji.
Testowanie zasilacza przed uruchomieniem
Pierwszym krokiem jest sprawdzenie rezystancji izolacji między częścią pierwotną a wtórną konwertera AC/DC do ESP8266. Następnie mierzymy napięcie wyjściowe bez obciążenia.
Po podłączeniu ESP8266 monitorujemy temperaturę modułu zasilającego HLK PM01 NodeMCU. Sprawdzamy też stabilność napięcia pod obciążeniem.
Ostatnim etapem jest test działania zabezpieczeń. Układ powinien bezpiecznie wyłączyć się przy przeciążeniu. Prawidłowo działający HLK-PM01 nie powinien się przegrzewać nawet przy maksymalnym obciążeniu.
Najczęstsze problemy podczas uruchamiania
Niestabilna praca modułu zasilania WiFi HLK PM01 często wynika z niedostatecznej filtracji napięcia wyjściowego. W takiej sytuacji należy sprawdzić kondensatory filtrujące. Problemy z zasięgiem WiFi mogą być spowodowane zakłóceniami od strony zasilania.
Przegrzewanie się układu najczęściej wynika z przekroczenia dopuszczalnego obciążenia. ESP8266 wraz z dodatkowymi modułami nie powinien pobierać więcej niż 500mA. Warto zostawić zapas mocy na ewentualną rozbudowę projektu.
| Problem | Rozwiązanie |
|---|---|
| Brak napięcia wyjściowego | Sprawdź bezpiecznik i połączenia |
| Niestabilne napięcie | Wymień lub dodaj kondensatory |
| Przegrzewanie | Zmniejsz obciążenie, popraw wentylację |
| Zakłócenia WiFi | Dodaj filtrację, zmień położenie anteny |
Przykładowe zastosowania gotowego zasilacza
Najpopularniejszym zastosowaniem HLK PM01 ESP8266 jest budowa inteligentnych włączników światła. Moduł doskonale sprawdza się też w stacjach pogodowych.
System automatycznego nawadniania ogrodu może być zasilany przez zasilacz HLK-PM01 5V. Układ świetnie sprawdzi się również w sterownikach bram i rolet.
Bazując na module zasilania WiFi HLK PM01 można zbudować system monitoringu temperatury i wilgotności. Jest to idealne rozwiązanie dla początkujących majsterkowiczów. Projekt można później rozbudować o dodatkowe czujniki i funkcje.
Co warto wiedzieć o zasilaniu ESP8266 modułem HLK-PM01?
HLK PM01 ESP8266 to bezpieczne i kompaktowe rozwiązanie do zasilania projektów IoT bezpośrednio z sieci 230V. Jego instalacja wymaga podstawowej wiedzy z zakresu elektroniki i przestrzegania zasad bezpieczeństwa. Najważniejsze jest prawidłowe zabezpieczenie układu i staranne wykonanie połączeń.
Mimo niewielkich rozmiarów, moduł zasilający HLK PM01 NodeMCU oferuje szereg zabezpieczeń i stabilne napięcie 5V/0,6A. To wystarcza do zasilenia większości projektów opartych o ESP8266. Warto pamiętać o dodatkowej filtracji napięcia wyjściowego, co zapewni stabilną pracę układów WiFi.
Dzięki zastosowaniu zasilacza AC DC ESP8266 możemy tworzyć profesjonalne projekty IoT, takie jak inteligentne włączniki czy systemy automatyki domowej. Moduł jest też ekonomicznym wyborem - jeden układ zastępuje kilka tradycyjnych komponentów zasilających.
