Przekaźniki w systemach Arduino to kluczowe elementy elektroniczne umożliwiające sterowanie urządzeniami wysokonapięciowymi za pomocą mikrokontrolerów. Działają jak elektromagnetyczne przełączniki, zmieniając położenie styków pod wpływem napięcia. Arduino, pracujące zazwyczaj na 5V, wykorzystuje przekaźniki do kontrolowania urządzeń 230V. To rozwiązanie zapewnia bezpieczeństwo i uniwersalność projektów elektronicznych.
Sterowanie przekaźnikiem przez Arduino jest proste. Wymaga odpowiedniego podłączenia i napisania krótkiego programu. Bezpieczeństwo jest kluczowe przy pracy z wysokimi napięciami, dlatego zaleca się stosowanie modułów przekaźnikowych z wbudowanymi zabezpieczeniami.
Najważniejsze informacje:- Przekaźniki umożliwiają Arduino sterowanie urządzeniami wysokonapięciowymi
- Działają na zasadzie elektromagnetycznej, zmieniając położenie styków
- Mają różne konfiguracje styków: COM, NC, NO
- Sterowanie przekaźnikiem przez Arduino wymaga prostego kodu
- Moduły przekaźnikowe często zawierają dodatkowe zabezpieczenia
- Bezpieczeństwo jest kluczowe przy pracy z wysokimi napięciami
Czym jest przekaźnik i jak działa?
Przekaźnik to elektromagnetyczny przełącznik, umożliwiający sterowanie obwodami wysokiego napięcia za pomocą niskiego napięcia. Działa on na zasadzie elektromagnetycznej indukcji.
Gdy prąd przepływa przez cewkę przekaźnika, wytwarza się pole magnetyczne. To pole przyciąga metalową kotwicę, która zmienia położenie styków. Po ustaniu przepływu prądu, sprężyna powrotna przywraca styki do pierwotnej pozycji.
Główne elementy przekaźnika to:
- Cewka - generuje pole magnetyczne
- Kotwica - element ruchomy, zmieniający położenie styków
- Styki - elementy przełączające obwód
- Obudowa - chroni wewnętrzne komponenty
Zastosowania przekaźników w projektach Arduino
Arduino i przekaźnik to doskonałe połączenie do sterowania urządzeniami domowymi. Przykładowo, można kontrolować oświetlenie, włączając i wyłączając lampy za pomocą czujnika ruchu podłączonego do Arduino.
W automatyce przemysłowej arduino moduł przekaźnika może sterować silnikami elektrycznymi. Arduino monitoruje warunki pracy i aktywuje przekaźnik, uruchamiając lub zatrzymując silnik w odpowiednim momencie.
Systemy alarmowe to kolejne popularne zastosowanie. Arduino przekaźnik może uruchamiać syrenę lub automatycznie zamykać drzwi w przypadku wykrycia intruza.
Zalety używania przekaźników w projektach Arduino:
- Izolacja obwodów niskiego i wysokiego napięcia
- Możliwość sterowania urządzeniami o dużym poborze prądu
- Wszechstronność - kompatybilność z różnymi typami urządzeń
- Łatwość integracji z projektami Arduino
- Zwiększenie bezpieczeństwa układu elektronicznego
Czytaj więcej: Tester żarówek: kluczowe funkcje i zastosowania w domu

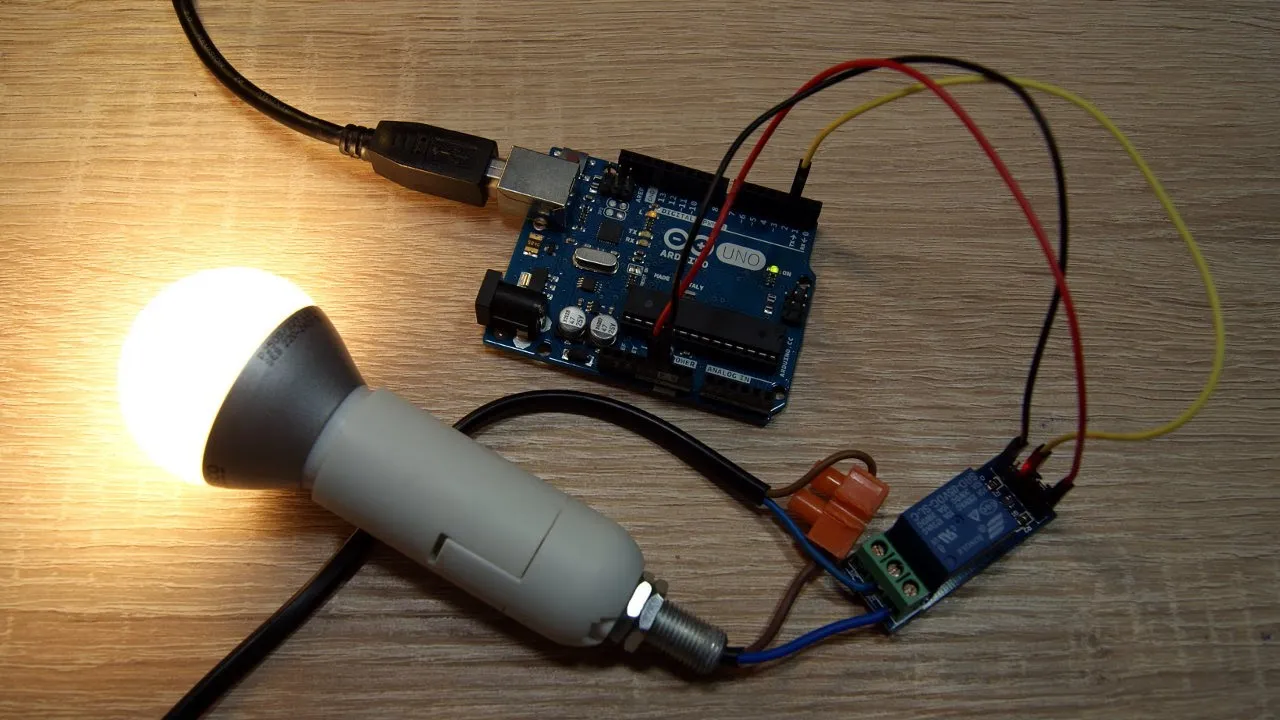

Jak podłączyć przekaźnik do Arduino?
Podłączenie przekaźnika arduino jest proste. Oto kroki:
- Podłącz pin VCC przekaźnika do 5V na Arduino
- Połącz pin GND przekaźnika z GND Arduino
- Podłącz pin IN przekaźnika do wybranego pinu cyfrowego Arduino
- Sprawdź poprawność połączeń
- Podłącz urządzenie sterowane do styków NO i COM przekaźnika
- Zasilij Arduino i przekaźnik
Przekaźnik ma trzy główne piny: VCC (zasilanie), GND (masa) i IN (sygnał sterujący). Styki NO, NC i COM służą do podłączenia sterowanego urządzenia.
Wybierając pin Arduino, unikaj pinów specjalnych (np. 0 i 1 dla komunikacji szeregowej). Piny 2-13 są zwykle bezpiecznym wyborem. Pamiętaj o ograniczeniach prądowych - pojedynczy pin Arduino może dostarczyć maksymalnie 40mA.
Przykładowy schemat połączenia
| Pin Arduino | Pin przekaźnika |
| 5V | VCC |
| GND | GND |
| D7 | IN |
Schemat pokazuje podstawowe połączenie arduino przekaźnik 5v. Pamiętaj, że styki NO i COM przekaźnika służą do podłączenia sterowanego urządzenia.
Programowanie Arduino do sterowania przekaźnikiem
Sterowanie przekaźnikiem arduino opiera się na funkcjach digitalWrite() i pinMode(). Najpierw ustawiamy pin jako wyjście, a następnie zmieniamy jego stan na wysoki lub niski.
Oto przykładowy kod do włączania i wyłączania przekaźnika:
const int przekaznikPin = 7;
void setup() {
pinMode(przekaznikPin, OUTPUT);
}
void loop() {
digitalWrite(przekaznikPin, HIGH); // Włącz przekaźnik
delay(1000); // Czekaj 1 sekundę
digitalWrite(przekaznikPin, LOW); // Wyłącz przekaźnik
delay(1000); // Czekaj 1 sekundę
}
Ten kod cyklicznie włącza i wyłącza przekaźnik. W setup() ustawiamy pin 7 jako wyjście. W loop() zmieniamy stan pinu na wysoki (włączenie przekaźnika), czekamy sekundę, zmieniamy stan na niski (wyłączenie przekaźnika) i znów czekamy sekundę. Cykl powtarza się w nieskończoność.
Zaawansowane techniki sterowania
PWM (Pulse Width Modulation) pozwala na płynne sterowanie przekaźnikiem. Zamiast pełnego włączenia/wyłączenia, możemy kontrolować czas aktywacji przekaźnika. To przydatne w sterowaniu oświetleniem lub prędkością silników.
Sterowanie czasowe wykorzystuje funkcję millis() do precyzyjnego kontrolowania czasu pracy przekaźnika. Możemy np. włączyć przekaźnik na określony czas bez blokowania wykonywania innych funkcji programu. To idealne rozwiązanie dla systemów automatyki domowej.
Bezpieczeństwo przy pracy z wysokim napięciem
Bezpieczeństwo jest kluczowe przy pracy z arduino przekaźnik 230v. Nieprawidłowe obchodzenie się z wysokim napięciem może być śmiertelnie niebezpieczne.
Najważniejsze zasady bezpieczeństwa:
- Zawsze odłączaj zasilanie przed modyfikacją układu
- Używaj izolowanych narzędzi i rękawic ochronnych
- Nie dotykaj elementów pod napięciem
- Stosuj odpowiednie zabezpieczenia (bezpieczniki, wyłączniki różnicowoprądowe)
- W razie wątpliwości skonsultuj się z elektrykiem
Projektując układ, używaj przekaźników z izolacją optyczną. Zapewnij odpowiednią wentylację i chłodzenie komponentów. Umieść układ w izolowanej obudowie, aby uniknąć przypadkowego kontaktu z elementami pod napięciem.
Rodzaje przekaźników i modułów przekaźnikowych
Przekaźniki elektromagnetyczne to najpopularniejszy typ używany z Arduino. Są tanie, łatwe w obsłudze i dostępne w różnych wariantach napięciowych. Świetnie sprawdzają się w większości projektów hobbystycznych.
Przekaźniki półprzewodnikowe (SSR) nie mają ruchomych części, co zwiększa ich żywotność. Działają szybciej niż elektromagnetyczne i nie generują hałasu. Są idealne do zastosowań wymagających częstego przełączania.
Arduino relay moduły często zawierają kilka przekaźników na jednej płytce. Ułatwiają to podłączenie do Arduino i często mają wbudowane zabezpieczenia. To wygodne rozwiązanie dla bardziej złożonych projektów.
| Cecha | Moduł jednokanałowy | Moduł wielokanałowy |
| Liczba sterowanych urządzeń | 1 | 2-16 |
| Zajmowane piny Arduino | 1 | Kilka |
| Cena | Niższa | Wyższa |
Praktyczne projekty z wykorzystaniem Arduino i przekaźnika
Automatyczne nawadnianie roślin
System automatycznego nawadniania wykorzystuje arduino przekaźnik do kontroli pompy wodnej. Arduino monitoruje wilgotność gleby za pomocą czujnika. Gdy poziom wilgotności spadnie poniżej ustalonego progu, przekaźnik aktywuje pompę.
Przekaźnik pełni tu kluczową rolę, umożliwiając Arduino kontrolę nad pompą o wyższym napięciu zasilania. Zapewnia bezpieczne oddzielenie obwodów niskiego i wysokiego napięcia.
Sterowanie oświetleniem domowym
Inteligentny system oświetlenia wykorzystuje Arduino do kontroli lamp w domu. Może reagować na natężenie światła, ruch lub harmonogram czasowy. Arduino moduł przekaźnika umożliwia włączanie i wyłączanie lamp zasilanych napięciem sieciowym.
Przekaźnik działa tu jako bezpieczny most między niskonapięciowym Arduino a wysokonapięciowym oświetleniem. Umożliwia płynną integrację Arduino z istniejącą instalacją elektryczną.
System kontroli temperatury
System kontroli temperatury składa się z Arduino, czujnika temperatury (np. DS18B20) i przekaźnika sterującego grzejnikiem lub klimatyzatorem. Arduino odczytuje temperaturę i porównuje ją z zadaną wartością.
Przekaźnik współpracuje z czujnikiem temperatury, włączając lub wyłączając urządzenie grzewcze/chłodzące na podstawie odczytów. Zapewnia precyzyjną kontrolę temperatury, jednocześnie izolując Arduino od wysokonapięciowych urządzeń.
Przekaźniki i Arduino: Klucz do bezpiecznego sterowania urządzeniami wysokiego napięcia
Arduino i przekaźniki tworzą potężne duo w świecie elektroniki, umożliwiając bezpieczne sterowanie urządzeniami wysokiego napięcia za pomocą niskonapięciowych sygnałów. Ta kombinacja otwiera drzwi do niezliczonych projektów - od automatycznego nawadniania roślin po inteligentne systemy oświetlenia domowego.
Kluczem do sukcesu jest właściwe połączenie i programowanie. Odpowiednie podłączenie przekaźnika arduino, wraz z prostym kodem sterującym, pozwala na łatwe kontrolowanie nawet skomplikowanych urządzeń. Pamiętajmy jednak, że bezpieczeństwo jest najważniejsze - zawsze używajmy modułów z izolacją optyczną i przestrzegajmy zasad pracy z wysokim napięciem.
Różnorodność dostępnych przekaźników i modułów przekaźnikowych sprawia, że każdy projekt może znaleźć idealne rozwiązanie. Czy potrzebujesz pojedynczego przekaźnika do prostego zadania, czy wielokanałowego modułu do złożonego systemu - arduino moduł przekaźnika spełni Twoje oczekiwania. Pamiętaj, że praktyka czyni mistrza - im więcej eksperymentujesz, tym lepiej zrozumiesz możliwości, jakie daje połączenie Arduino i przekaźników.
