Autotransformator to specjalistyczny typ transformatora, który wyróżnia się połączeniem uzwojeń pierwotnych i wtórnych. Jest to urządzenie znacznie mniejsze i lżejsze od tradycyjnego transformatora. Służy do przekształcania napięcia elektrycznego. Jego główną cechą charakterystyczną jest brak separacji galwanicznej między uzwojeniami. Sprawność autotransformatora może sięgać nawet 99%.
Najważniejsze informacje:- Wykorzystuje jedno uzwojenie zamiast dwóch oddzielnych
- Jest tańszy w produkcji niż klasyczny transformator
- Doskonale sprawdza się przy niewielkich zmianach napięcia
- Znajduje szerokie zastosowanie w systemach elektroenergetycznych
- Szczególnie efektywny przy konwersji napięć 220V na 110V
- Kompaktowa budowa ułatwia transport i instalację
- Może pracować ze stałą lub zmienną przekładnią
- Brak separacji galwanicznej ogranicza jego zastosowanie w niektórych aplikacjach
Czym jest autotransformator?
Autotransformator to specjalistyczne urządzenie elektryczne, które służy do przekształcania napięcia przy użyciu jednego uzwojenia. W przeciwieństwie do klasycznych transformatorów, charakteryzuje się brakiem separacji galwanicznej między uzwojeniami. Jest znacznie mniejszy i lżejszy od tradycyjnego transformatora.
Podstawową funkcją autotransformatora jest zmiana wartości napięcia wejściowego na wyjściowe. Sprawność urządzenia może osiągać nawet 99%. Dzięki swojej konstrukcji znajduje szerokie zastosowanie w przemyśle i gospodarstwie domowym.

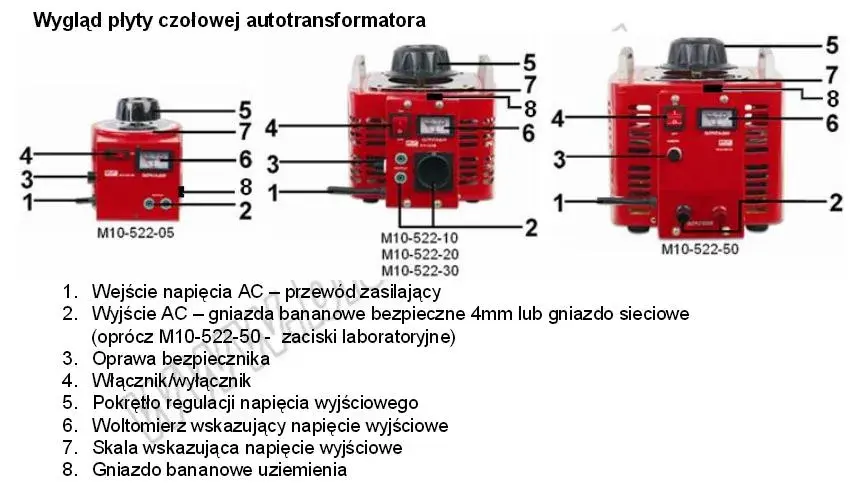

Schemat budowy autotransformatora
Schemat autotransformatora składa się z kilku kluczowych elementów, które współpracują ze sobą w procesie transformacji napięcia. Jego podstawę stanowi rdzeń magnetyczny z nawiniętym uzwojeniem.
| Symbol | Nazwa | Funkcja |
| A-B | Uzwojenie pierwotne | Doprowadzenie napięcia wejściowego |
| C-D | Uzwojenie wtórne | Wyprowadzenie napięcia wyjściowego |
| R | Rdzeń magnetyczny | Przewodzenie strumienia magnetycznego |
Czytaj więcej: Silnik szczotkowy 230V - zasada działania i nowoczesne zastosowania
Elementy składowe autotransformatora
Budowa autotransformatora opiera się na specjalnej konstrukcji z pojedynczym uzwojeniem. Jego unikalna cecha polega na wykorzystaniu części wspólnej do przekazywania energii elektrycznej między obwodami.
Głównym elementem jest rdzeń wykonany z materiału ferromagnetycznego. Odpowiada on za skuteczne przewodzenie strumienia magnetycznego.
- Rdzeń magnetyczny - wykonany z blach elektrotechnicznych, zapewnia przepływ strumienia magnetycznego
- Uzwojenie wspólne - przewód miedziany nawinięty na rdzeń, służący do transformacji napięcia
- Zaciski przyłączeniowe - punkty podłączenia przewodów zasilających i odbiorczych
- Obudowa - chroni elementy wewnętrzne przed uszkodzeniami mechanicznymi
- System chłodzenia - odpowiada za odprowadzanie ciepła powstającego podczas pracy
- Izolatory - zapewniają izolację elektryczną między elementami przewodzącymi
Jak działa autotransformator?
Zasada działania autotransformatora opiera się na zjawisku indukcji elektromagnetycznej. Prąd przepływający przez uzwojenie pierwotne wytwarza zmienne pole magnetyczne w rdzeniu. To pole indukuje napięcie w uzwojeniu wtórnym.
Wartość napięcia wyjściowego zależy od liczby zwojów w poszczególnych częściach uzwojenia. Zmiana przekładni następuje poprzez odpowiednie połączenie zacisków.
Energia jest przekazywana nie tylko na drodze magnetycznej, ale także galwanicznej. Sprawia to, że autotransformator osiąga wysoką sprawność, szczególnie przy niewielkich różnicach napięć.
Połączenia w autotransformatorze
Połączenia autotransformatora mogą być wykonane w dwóch podstawowych konfiguracjach: obniżającej lub podwyższającej napięcie. Wybór odpowiedniego układu zależy od potrzeb aplikacji.
Kluczowe znaczenie ma prawidłowe podłączenie przewodów do odpowiednich zacisków. Niewłaściwe połączenie może prowadzić do uszkodzenia urządzenia lub nieprawidłowej transformacji napięcia.
Przekładnia autotransformatora
Przekładnia autotransformatora określa stosunek napięcia wyjściowego do wejściowego. W praktyce może być stała lub regulowana, w zależności od konstrukcji urządzenia. Wartość przekładni wpływa bezpośrednio na możliwości zastosowania autotransformatora.
Dobór odpowiedniej przekładni jest kluczowy dla efektywnej pracy urządzenia. Typowe wartości przekładni mieszczą się w zakresie od 0,5 do 2, co pozwala na szerokie zastosowanie w różnych aplikacjach.
| Zastosowanie | Napięcie wejściowe | Napięcie wyjściowe | Przekładnia |
| Urządzenia domowe | 230V | 115V | 0,5 |
| Rozruch silników | 400V | 200V | 0,5 |
| Zastosowania przemysłowe | 230V | 400V | 1,74 |
Symbole elektryczne na schemacie autotransformatora
Na schemacie autotransformatora znajdują się standardowe symbole elektryczne stosowane w dokumentacji technicznej. Ich prawidłowe rozpoznawanie jest niezbędne do zrozumienia zasady działania i montażu urządzenia. Każdy symbol ma określone znaczenie i reprezentuje konkretny element konstrukcyjny.
- ⚡ - zasilanie elektryczne
- ⏚ - uziemienie ochronne
- ↯ - punkt neutralny
- ⭘ - zacisk przyłączeniowy
- ≈ - napięcie przemienne
- ⌁ - rdzeń magnetyczny
- ∿ - uzwojenie
- ⏧ - punkt pomiarowy
Rodzaje zacisków w autotransformatorze
Zaciski wejściowe autotransformatora służą do podłączenia źródła zasilania. Są one oznaczone odpowiednimi symbolami i kolorami dla ułatwienia identyfikacji.
Zaciski wyjściowe umożliwiają podłączenie odbiorników energii elektrycznej. Ich konstrukcja zapewnia pewne i bezpieczne połączenie przewodów.
Praktyczne zastosowanie autotransformatora
Autotransformator jest powszechnie stosowany w systemach elektroenergetycznych do regulacji napięcia. Znajduje zastosowanie przy rozruchu silników elektrycznych dużej mocy.
W gospodarstwach domowych służy do zasilania urządzeń z innych stref napięciowych. Jest też wykorzystywany w laboratoriach do precyzyjnej regulacji napięcia podczas badań i testów.
Przemysł wykorzystuje autotransformatory w liniach produkcyjnych i systemach automatyki. Ich kompaktowa budowa i wysoka sprawność sprawiają, że są ekonomicznym wyborem w wielu aplikacjach.
Kompleksowy przewodnik po budowie i funkcjonowaniu autotransformatora
Autotransformator to zaawansowane urządzenie elektryczne, które dzięki swojej unikalnej konstrukcji z pojedynczym uzwojeniem, skutecznie przekształca napięcie elektryczne. Jego budowa jest prostsza niż klasycznego transformatora, co przekłada się na mniejsze wymiary i niższe koszty produkcji.
Najważniejszą cechą wyróżniającą to urządzenie jest brak separacji galwanicznej między uzwojeniami, co pozwala osiągnąć sprawność nawet do 99%. Schemat autotransformatora pokazuje, że energia przekazywana jest zarówno przez pole magnetyczne, jak i bezpośrednie połączenie elektryczne.
Dzięki możliwości pracy z różnymi przekładniami napięciowymi, urządzenie znajduje szerokie zastosowanie - od gospodarstw domowych po przemysł ciężki. Szczególnie sprawdza się w sytuacjach wymagających niewielkich zmian napięcia, jak konwersja 230V na 115V czy rozruch silników elektrycznych.
Mimo pewnych ograniczeń związanych z brakiem izolacji galwanicznej, autotransformatory pozostają optymalnym wyborem w wielu zastosowaniach, gdzie kluczowa jest wysoka sprawność i kompaktowe wymiary przy zachowaniu rozsądnych kosztów eksploatacji.
