Wybór odpowiedniej średnicy wiertła pod gwintownik M14 to jeden z tych technicznych detali, który może zaważyć na sukcesie całego projektu. Zbyt mały otwór to prosta droga do złamania cennego narzędzia, podczas gdy zbyt duży sprawi, że wykonany gwint będzie płytki i niepewny. W tym artykule rozwiejemy wszelkie wątpliwości i podpowiemy, jakie wiertło wybrać, aby gwintowanie M14 przebiegło gładko i precyzyjnie.
Wybór wiertła pod gwintownik M14: kluczowe średnice i zasady
- Dla standardowego gwintu M14x2.0, zalecana średnica wiertła wynosi 12,0 mm.
- Gwinty drobnozwojne M14 wymagają innych średnic: M14x1.5 (12,5 mm), M14x1.25 (12,8 mm), M14x1.0 (13,0 mm).
- Materiał obrabiany wpływa na dobór: dla miękkich metali (aluminium) można zwiększyć średnicę o 0,1 mm, dla twardych (żeliwo) trzymać się obliczeń.
- Użycie zbyt małego wiertła grozi złamaniem gwintownika, zbyt dużego niepełnym gwintem.
- Konieczne jest sprawdzenie skoku gwintu na gwintowniku przed wierceniem.
Dlaczego zły rozmiar wiertła to gwarancja problemów?
Użycie niewłaściwej średnicy wiertła przy przygotowywaniu otworu pod gwintowanie M14 to prosta droga do kłopotów. Jeśli wybierzemy wiertło zbyt małe, gwintownik napotka na ogromne opory podczas pracy. Może to doprowadzić do jego zakleszczenia, a w najgorszym wypadku do złamania narzędzia w obrabianym materiale. Złamany gwintownik to często sytuacja wymagająca skomplikowanych i czasochłonnych zabiegów naprawczych. Z drugiej strony, jeśli otwór będzie za duży, gwintownik wytworzy niepełny zarys gwintu. Takie połączenie śrubowe będzie miało znacznie obniżoną wytrzymałość i może okazać się niewystarczające do przenoszenia obciążeń, co w niektórych zastosowaniach jest absolutnie niedopuszczalne.
Podstawowa zasada doboru: prosta matematyka, którą musisz znać
Na szczęście, zasada doboru średnicy wiertła pod gwint metryczny jest bardzo prosta i opiera się na podstawowej matematyce. Wystarczy od średnicy nominalnej gwintu odjąć jego skok. Dla najpopularniejszego gwintu M14, który ma skok równy 2,0 mm (oznaczenie M14x2.0), obliczenie wygląda następująco: 14 mm (średnica) - 2 mm (skok) = 12 mm. Zatem, dla standardowego gwintu M14, powinniśmy użyć wiertła o średnicy 12,0 mm.
Gwint M14: zrozumieć skok i jego wpływ na dobór wiertła
Standardowy gwint M14x2.0: Jaki rozmiar wiertła to pewniak?
Jak już wspomnieliśmy, najczęściej spotykanym wariantem gwintu M14 jest ten o skoku 2,0 mm, oznaczany jako M14x2.0. W tym przypadku, wybór wiertła o średnicy 12,0 mm jest praktycznie pewniakiem. Jest to standard, który sprawdzi się w większości ogólnych zastosowań, od mechaniki po budownictwo. Zawsze jednak warto upewnić się, jaki dokładnie gwint jest wymagany w danym projekcie.

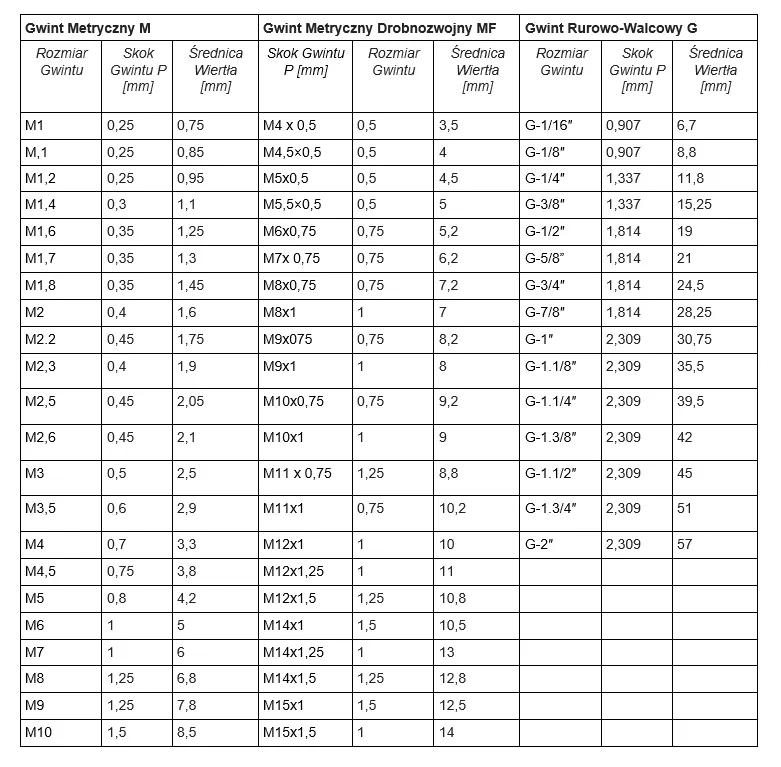

Gwinty drobnozwojne M14 (x1.5, x1.25, x1.0): Tabela, która uratuje Twój projekt
Świat gwintów nie kończy się na standardowym skoku. Istnieją również gwinty drobnozwojne M14, które charakteryzują się mniejszym skokiem, co pozwala na precyzyjniejsze regulacje lub zastosowanie w cieńszych materiałach. Każdy z tych gwintów wymaga innego rozmiaru wiertła. Oto zestawienie, które pomoże Ci uniknąć błędów:
| Skok gwintu M14 | Zalecana średnica wiertła |
|---|---|
| M14x1.5 | 12,5 mm |
| M14x1.25 | 12,8 mm (lub 12,75 mm) |
| M14x1.0 | 13,0 mm |
Pamiętaj, że precyzja w tym przypadku jest kluczowa. Użycie niewłaściwego wiertła do gwintu drobnozwojnego może skutkować nie tylko problemami z samym gwintowaniem, ale także z późniejszym dopasowaniem śruby czy nakrętki.
Jak odczytać oznaczenie na gwintowniku i dlaczego jest to tak ważne?
Zanim sięgniesz po wiertarkę, poświęć chwilę na dokładne przyjrzenie się swojemu gwintownikowi. Na jego trzpieniu lub korpusie powinno znajdować się wyraźne oznaczenie, informujące o rodzaju i wymiarach gwintu, do którego jest przeznaczony. Najczęściej spotkasz tam zapis w formacie "M14" (oznaczający gwint metryczny o średnicy nominalnej 14 mm) oraz opcjonalnie skok gwintu, np. "M14x2.0" lub "M14x1.5". Znajomość tego oznaczenia jest absolutnie niezbędna, ponieważ to właśnie skok gwintu dyktuje, jakiej średnicy wiertła powinieneś użyć. Bez tej informacji, wybór jest właściwie zgadywaniem, a jak wiemy, w pracach precyzyjnych zgadywanie nie jest najlepszą strategią.
Materiał ma znaczenie: dobór wiertła do stali, aluminium i żeliwa
Stal twarda i nierdzewna: Wyzwania i zalecenia
Gwintowanie w materiałach takich jak stal twarda czy stal nierdzewna stawia przed nami pewne wyzwania. Stal nierdzewna, ze względu na swoją skłonność do umocnienia podczas obróbki, wymaga szczególnej uwagi. Kluczowe jest tu użycie bardzo ostrych narzędzi zarówno wiertła, jak i samego gwintownika. Należy również zadbać o odpowiednie parametry skrawania, takie jak prędkość obrotowa i posuw, oraz stosować dedykowane chłodziwo. W przypadku tych materiałów, zazwyczaj trzymamy się ściśle obliczonej średnicy wiertła, aby zapewnić prawidłowe uformowanie gwintu bez nadmiernego obciążania narzędzi.
Metale miękkie (aluminium, miedź): Kiedy warto minimalnie zwiększyć średnicę?
W przypadku obróbki metali miękkich i plastycznych, takich jak aluminium czy miedź, często zaleca się niewielką modyfikację średnicy wiertła. Materiały te mają tendencję do "płynięcia" w kierunku osi otworu podczas procesu gwintowania. Aby temu przeciwdziałać i zapewnić pełny zarys gwintu, można zastosować wiertło o średnicy o 0,1 mm większej niż wynikałoby to z podstawowego obliczenia. Dla gwintu M14x2.0 oznaczałoby to użycie wiertła 12,1 mm zamiast 12,0 mm. Jest to jednak pewna modyfikacja, która wymaga doświadczenia i oceny konkretnego przypadku.
Żeliwo i materiały kruche: Trzymaj się zasad
Materiały kruche, takie jak żeliwo, wymagają innego podejścia. Tutaj nie ma mowy o "płynięciu" materiału. Wręcz przeciwnie, nadmierne siły mogą prowadzić do pęknięć. Dlatego w przypadku żeliwa i podobnych materiałów, należy ściśle trzymać się obliczonej średnicy wiertła. Dla standardowego gwintu M14x2.0 będzie to więc niezmiennie 12,0 mm. Precyzja i unikanie nadmiernego nacisku to klucz do sukcesu.
Praktyczny poradnik gwintowania otworu M14
Przygotowanie otworu: O czym nie można zapomnieć przed gwintowaniem?
Zanim przystąpisz do gwintowania, upewnij się, że otwór jest odpowiednio przygotowany. Oto kluczowe kroki:
- Wiercenie prostopadłe: Użyj wiertarki stacjonarnej lub precyzyjnie ustaw wiertarkę ręczną, aby otwór był wykonany idealnie prostopadle do powierzchni. Odchylenie od osi spowoduje problemy z gwintowaniem i osłabi połączenie.
- Fazowanie krawędzi: Delikatnie sfazuj (ścięnij) krawędź otworu wiertłem o większej średnicy lub specjalnym fazownikiem. Ułatwi to wprowadzenie gwintownika i zapobiegnie jego uszkodzeniu na ostrych krawędziach.
Znaczenie chłodziwa (oleju do gwintowania): Lepsza jakość gwintu i dłuższa żywotność narzędzi
Nie lekceważ roli chłodziwa, czyli oleju do gwintowania. Jest ono absolutnie kluczowe dla uzyskania dobrej jakości gwintu i zapewnienia długiej żywotności Twoim narzędziom. Olej znacząco zmniejsza tarcie między ostrzami gwintownika a materiałem, co przekłada się na mniejsze obciążenie narzędzia i mniejsze ryzyko jego przegrzania czy złamania. Dodatkowo, chłodziwo pomaga w usuwaniu wiórów z dna otworu, co zapobiega ich zakleszczeniu. W efekcie otrzymujemy gładszy, pełniejszy gwint i możemy być pewni, że nasz gwintownik posłuży nam dłużej.
Technika gwintowania ręcznego: Jak unikać złamania gwintownika?
Gwintowanie ręczne wymaga cierpliwości i odpowiedniej techniki, zwłaszcza w przypadku otworów nieprzelotowych. W takich sytuacjach zazwyczaj stosuje się komplet gwintowników: najpierw zdzierak (stożkowy), następnie pośredni i na końcu wykańczak (walcowy). Każdy z nich usuwa odpowiednią ilość materiału, stopniowo formując gwint. Aby uniknąć złamania gwintownika:
- Wprowadź gwintownik prostopadle: Upewnij się, że gwintownik wchodzi w otwór idealnie pionowo.
- Stosuj ruchy obrotowe z powrotem: Po wykonaniu ok. 1/2 do 3/4 obrotu do przodu, wykonaj ćwierć obrotu w kierunku przeciwnym. Pomaga to w łamaniu i usuwaniu wiórów, zmniejszając opory.
- Używaj umiarkowanego nacisku: Pozwól narzędziu pracować. Nadmierny nacisk może prowadzić do zakleszczenia.
- Regularnie usuwaj wióry: Szczególnie w otworach nieprzelotowych, regularne cofanie gwintownika jest kluczowe dla pozbycia się nagromadzonych wiórów.
- Dbaj o smarowanie: Używaj odpowiedniego oleju do gwintowania.
Najczęstsze błędy przy doborze wiertła pod M14
Skutki zbyt małego otworu: Zakleszczenie i złamane narzędzie
Jak już wielokrotnie podkreślaliśmy, użycie wiertła o zbyt małej średnicy to jeden z najpoważniejszych błędów. Prowadzi on do drastycznego zwiększenia oporów skrawania. Gwintownik, próbując usunąć zbyt dużą ilość materiału, napotyka na gigantyczne siły. Może to spowodować jego zakleszczenie w materiale, co z kolei często kończy się nieodwracalnym złamaniem narzędzia. Wyciągnięcie złamanego gwintownika z otworu jest zadaniem niezwykle trudnym i często niemożliwym bez uszkodzenia obrabianego elementu.
Konsekwencje zbyt dużego otworu: Płytki gwint i osłabione połączenie
Z drugiej strony, wybór wiertła zbyt dużego rozmiaru również nie jest rozwiązaniem. W takim przypadku gwintownik nie będzie miał wystarczającej ilości materiału do uformowania pełnego zarysu gwintu. Powstanie tzw. płytki gwint, czyli taki, którego boki są zbyt płytkie. Połączenie śrubowe wykonane w ten sposób będzie miało znacznie obniżoną wytrzymałość na rozciąganie i ścinanie. W zastosowaniach wymagających pewności i bezpieczeństwa, takie połączenie jest po prostu nieakceptowalne.
Brak prostopadłości: Ukryty wróg idealnego gwintu
Często pomijanym, ale niezwykle ważnym aspektem jest zachowanie prostopadłości podczas wiercenia otworu. Nawet jeśli dobierzemy idealną średnicę wiertła, ale otwór będzie wykonany pod kątem, gwintownik będzie pracował nierównomiernie. Może to prowadzić do jego zakleszczenia, uszkodzenia gwintu lub nawet złamania. Prostopadłość jest fundamentem prawidłowego gwintowania, dlatego warto poświęcić jej szczególną uwagę.
Ściągawka doboru wiertła pod gwint M14

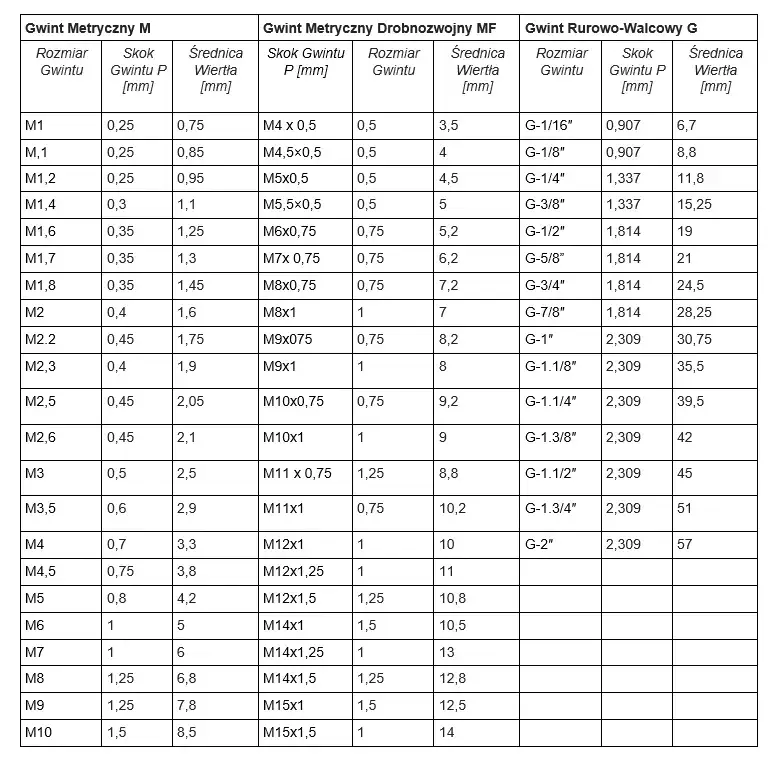

Kluczowe wartości w pigułce: Tabela dla najpopularniejszych skoków M14
Podsumujmy najważniejsze informacje w formie łatwej do szybkiego sprawdzenia tabeli:
| Skok gwintu M14 | Zalecana średnica wiertła |
|---|---|
| M14x2.0 (standardowy) | 12,0 mm |
| M14x1.5 (drobnozwojny) | 12,5 mm |
| M14x1.25 (drobnozwojny) | 12,8 mm |
| M14x1.0 (bardzo drobnozwojny) | 13,0 mm |
Złote zasady, które zapewnią profesjonalny efekt Twojej pracy
Aby Twoje prace związane z gwintowaniem M14 zawsze kończyły się sukcesem, zapamiętaj te kluczowe zasady:
- Zawsze sprawdzaj skok gwintu: Nigdy nie zgaduj. Odczytaj oznaczenie na gwintowniku.
- Stosuj wzór: Średnica nominalna gwintu minus skok gwintu to podstawa obliczeń.
- Uwzględniaj materiał: Dla aluminium można lekko zwiększyć średnicę, dla żeliwa trzymaj się obliczeń.
- Używaj chłodziwa: Olej do gwintowania to Twój najlepszy przyjaciel.
- Dbaj o prostopadłość: Wierć i gwintuj prostopadle do powierzchni.
- Używaj ostrych narzędzi: Tępe wiertła i gwintowniki to prosta droga do problemów.
- Stosuj odpowiednią technikę: Szczególnie przy otworach nieprzelotowych, pamiętaj o ruchach powrotnych.
Przeczytaj również: Jakie wiertło do gwintownika 10? Odpowiedni rozmiar i porady
Kluczowe wnioski i Twoje kolejne kroki
Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości dotyczące doboru odpowiedniego wiertła pod gwintownik M14. Teraz wiesz już, że kluczem do sukcesu jest zrozumienie skoku gwintu i materiału, z którym pracujesz, co pozwoli Ci uniknąć kosztownych błędów i zagwarantuje wykonanie precyzyjnego, wytrzymałego gwintu.
- Pamiętaj o podstawowej zasadzie: średnica wiertła = średnica gwintu - skok gwintu.
- Zawsze sprawdzaj oznaczenie gwintownika, aby poznać jego skok (szczególnie przy gwintach drobnozwojnych).
- Dostosuj średnicę wiertła do obrabianego materiału dla aluminium można lekko zwiększyć, dla stali i żeliwa trzymaj się obliczeń.
- Nie zapominaj o prostopadłości wiercenia i stosowaniu chłodziwa to fundamenty udanego gwintowania.
Z mojego doświadczenia wynika, że najwięcej problemów sprawia pośpiech i brak uwagi na detale, takie jak właśnie skok gwintu. Kiedyś sam złamałem kilka gwintowników, zanim nauczyłem się skrupulatnie sprawdzać wszystkie parametry. Dlatego tak ważne jest, aby podejść do tego zadania z odpowiednią wiedzą i cierpliwością. Stosując się do powyższych zasad, z pewnością uzyskasz profesjonalne rezultaty.
Jakie są Twoje doświadczenia z gwintowaniem M14? Czy miałeś kiedyś problemy z doborem wiertła? Podziel się swoimi spostrzeżeniami w komentarzach!
