Schemat regulatora do prostownika: jak zbudować układ krok po kroku

Schemat regulatora do prostownika: jak zbudować układ krok po kroku

Regulator do prostownika to zaawansowane urządzenie elektroniczne służące do kontroli procesu ładowania akumulatorów. Pozwala on na bezpieczne i efektywne ładowanie, chroniąc przed uszkodzeniem baterii. Maksymalny prąd ładowania wynosi 10A. System automatycznie kończy proces przy napięciu 14,4V. Urządzenie wyposażono w diodę LED pokazującą stan naładowania oraz sygnalizator dźwiękowy ostrzegający przed nieprawidłowym podłączeniem.

Najważniejsze informacje:
  • Automatyczna kontrola prądu ładowania do 10A
  • Zabezpieczenie przed zwarciem i odwrotną polaryzacją
  • System automatycznego wyłączania przy 14,4V
  • Wbudowana sygnalizacja LED stanu naładowania
  • Pomiar napięcia co 2 sekundy dla dokładnej kontroli
  • Minimalizacja strat mocy podczas ładowania
  • Wyposażony w układ chłodzenia dla bezpiecznej pracy

Zasada działania regulatora do prostownika

Regulator do prostownika działa w oparciu o detekcję przejścia napięcia przez zero, co umożliwia precyzyjną kontrolę prądu ładowania. System automatycznie dostosowuje wartość prądu do maksymalnego poziomu 10A. Układ minimalizuje straty mocy podczas całego procesu ładowania.

Sterowanie pracą układu regulatora prostownika odbywa się poprzez mikrokontroler, który analizuje parametry co 2 sekundy. Napięcie akumulatora jest stale monitorowane, a proces ładowania kończy się automatycznie przy 14,4V. Wbudowana sygnalizacja LED informuje o aktualnym stanie naładowania baterii.

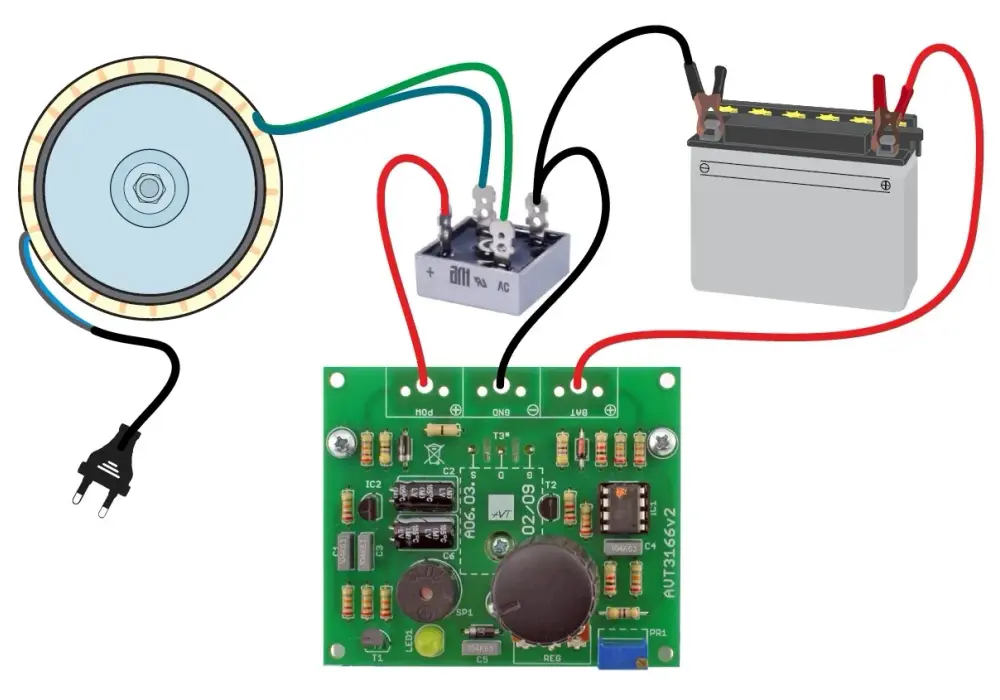

Schemat elektryczny regulatora prostownika

Schemat regulatora prostownika składa się z kilku kluczowych bloków funkcjonalnych. Głównym elementem jest układ sterowania oparty na trzech tranzystorach. Całością zarządza mikrokontroler współpracujący z blokiem zasilania 78L05.

Element Wartość Funkcja
T1 BC547 Detekcja przejścia przez zero
T2 BC547 Driver tranzystora mocy
T3 BU208 Regulacja prądu ładowania
IC2 78L05 Stabilizator napięcia

Układ regulatora prostownika rozpoczyna się od sekcji detekcji przejścia przez zero, zbudowanej wokół tranzystora T1. Sygnał z tej sekcji trafia do układu sterowania z tranzystorem T2. Ostatnim elementem toru jest tranzystor mocy T3, odpowiadający za regulację prądu.

Sekcja zasilania oparta na układzie IC2 dostarcza stabilne napięcie 5V dla mikrokontrolera. Schemat prostownika z regulacją zawiera również układy zabezpieczające przed zwarciem i przegrzaniem. System monitorowania wykorzystuje dzielnik napięcia do pomiaru parametrów akumulatora.

Funkcje poszczególnych elementów układu

Tranzystor T1 pracuje w układzie detektora przejścia napięcia przez zero, zapewniając precyzyjne sterowanie momentem załączania. T2 pełni rolę wzmacniacza sygnału sterującego dla tranzystora mocy.

Układ IC2 stabilizuje napięcie zasilające dla mikrokontrolera i układów pomiarowych. Diody LED służą do sygnalizacji stanu pracy i ewentualnych błędów.

  • Mikrokontroler - sterowanie całym procesem ładowania
  • Tranzystor mocy T3 - regulacja prądu wyjściowego
  • Układ 78L05 - stabilizacja napięcia zasilania
  • Układy zabezpieczające - ochrona przed zwarciem i przegrzaniem
  • System sygnalizacji - informowanie o stanie pracy

Jak przygotować się do montażu regulatora?

Montaż regulatora prostownika wymaga odpowiedniego przygotowania stanowiska pracy. Niezbędne jest czyste, dobrze oświetlone miejsce z dostępem do zasilania.

Przed rozpoczęciem pracy należy zgromadzić wszystkie komponenty i narzędzia. Sprawdź dokładnie wartości elementów elektronicznych i ich zgodność ze schematem.

UWAGA: Podczas lutowania używaj okapu lub wentylatora do odprowadzania oparów. Zawsze korzystaj z podstawki lutowniczej i pracuj w okularach ochronnych.
  • Lutownica 40W z regulacją temperatury
  • Cyna z topnikiem
  • Szczypce płaskie i tnące
  • Multimetr cyfrowy
  • Radiator i pasta termoprzewodząca
  • Okulary ochronne

Montaż regulatora krok po kroku

Rozpocznij montaż regulatora prostownika od elementów najniższych - rezystorów i diod. Zachowaj odpowiednią polaryzację elementów półprzewodnikowych. Używaj podstawek pod układy scalone.

Po zamontowaniu elementów biernych, przejdź do montażu tranzystorów małej mocy. Kontroluj temperaturę lutowania i unikaj przegrzania elementów. Zachowaj minimum 3mm odstępu między elementami.

Schemat regulatora napięcia przewiduje montaż tranzystora mocy na radiatorze. Przed przykręceniem posmaruj powierzchnię pastą termoprzewodzącą. Sprawdź, czy nie ma zwarć między wyprowadzeniami.

Montaż elementów wrażliwych na temperaturę

Elementy półprzewodnikowe wymagają szczególnej ostrożności podczas lutowania. Używaj radiatora pomocniczego na nóżce elementu między punktem lutowania a obudową.

Montaż mikrokontrólera wykonaj jako ostatni, wykorzystując podstawkę. Unikaj dotykania wyprowadzeń, aby zapobiec uszkodzeniom elektrostatycznym.

Chłodzenie elementów mocy

Regulator do prostownika schemat zakłada wykorzystanie radiatora o odpowiedniej powierzchni. Tranzystor mocy podczas pracy może wydzielać nawet 20W ciepła. Konieczne jest zastosowanie radiatora o powierzchni minimum 100cm².

Radiator powinien być umieszczony w miejscu zapewniającym swobodny przepływ powietrza. Przy większych prądach ładowania warto rozważyć zastosowanie wentylatora.

Jak dobrać radiator?

Powierzchnia radiatora zależy od maksymalnego prądu ładowania i spadku napięcia na tranzystorze. Dla prądu 10A i spadku napięcia 2V potrzebujemy radiatora o oporności termicznej poniżej 1°C/W.

Radiator powinien być zamontowany pionowo dla zapewnienia efektywnej konwekcji. Zastosuj izolację elektryczną między tranzystorem a radiatorem.

Uruchomienie i kalibracja układu

Pierwsze uruchomienie regulatora do prostownika wykonuj bez podłączonego akumulatora. Sprawdź napięcie zasilania układu sterującego.

Kalibrację rozpocznij od ustawienia napięcia odniesienia dla komparatora. Używaj zasilacza laboratoryjnego jako źródła regulowanego napięcia.

Regulator prostownika budowa wymaga dokładnego ustawienia progu wyłączenia przy 14,4V. Do kalibracji wykorzystaj woltomierz cyfrowy o dokładności minimum 0,1%.

Parametr Wartość Tolerancja
Napięcie końcowe 14,4V ±0,1V
Prąd maksymalny 10A ±0,5A
Próg zabezpieczenia 15V ±0,2V
Temperatura wyłączenia 85°C ±5°C

Parametry techniczne i zabezpieczenia

Schemat regulatora napięcia zapewnia stabilną pracę w zakresie prądu od 0,1A do 10A. Układ automatycznie dostosowuje charakterystykę ładowania do pojemności akumulatora. Wbudowany układ zabezpieczający chroni przed przekroczeniem dopuszczalnych parametrów.

System monitorowania temperatury wyłącza ładowanie przy 85°C. Pomiar napięcia akumulatora odbywa się co 2 sekundy. Dokładność regulacji napięcia końcowego wynosi ±0,1V.

Układ regulatora prostownika posiada zabezpieczenie przed odwrotnym podłączeniem akumulatora. Wbudowany bezpiecznik elektroniczny reaguje w czasie poniżej 100µs. Sygnalizacja LED informuje o wszystkich stanach pracy urządzenia.

Systemy zabezpieczeń

Zabezpieczenie przeciwzwarciowe działa dwustopniowo poprzez ograniczenie prądu i całkowite odcięcie zasilania. System monitoruje prąd ładowania z częstotliwością 10kHz. Układ automatycznie wznawia pracę po usunięciu zwarcia.

Monitoring temperatury obejmuje zarówno tranzystor mocy, jak i radiator. Czujnik temperatury jest sprzężony z układem sterowania. Przekroczenie progu 85°C powoduje redukcję prądu ładowania.

Co zrobić gdy regulator nie działa?

W przypadku braku ładowania sprawdź poprawność podłączenia i polaryzację akumulatora. Zmierz napięcie zasilania układu sterującego.

Jeśli dioda LED nie świeci, problem może leżeć w układzie zasilania. Sprawdź bezpieczniki i połączenia na płytce.

Przy problemach z regulacją prądu skontroluj napięcie na tranzystorze mocy. Zbyt wysoka temperatura radiatora może świadczyć o problemach z chłodzeniem.

Kompleksowy przewodnik budowy regulatora prostownika

Regulator do prostownika to zaawansowane urządzenie elektroniczne, które możesz zbudować samodzielnie, postępując zgodnie z przedstawionymi wskazówkami. Kluczem do sukcesu jest dokładne przygotowanie stanowiska pracy i przestrzeganie kolejności montażu elementów. Prawidłowo wykonany układ zapewni bezpieczne ładowanie akumulatorów z prądem do 10A.

Największą uwagę należy zwrócić na montaż elementów półprzewodnikowych i odpowiednie chłodzenie tranzystora mocy. Radiator musi mieć powierzchnię minimum 100cm² i być zamontowany w pozycji zapewniającej swobodny przepływ powietrza. Proces kalibracji wymaga precyzyjnego ustawienia napięcia końcowego na poziomie 14,4V.

Schemat regulatora prostownika zawiera kompleksowe zabezpieczenia chroniące zarówno układ jak i ładowany akumulator. System automatycznie wykrywa przeciążenia, zwarcia oraz nadmierną temperaturę, a wbudowana sygnalizacja LED pozwala na szybką diagnostykę ewentualnych problemów. Przy zachowaniu opisanych zasad montażu i kalibracji, układ będzie służył niezawodnie przez długi czas.

Źródło:

[1]

https://elportal.pl/projekty/zasilaniemoc1/1166-regulator-do-prostownika

[2]

https://mlodytechnik.pl/zrob-to-sam/30874-regulator-do-prostownika

[3]

https://serwis.avt.pl/manuals/AVT3166.pdf

[4]

https://www.dsi.net.pl/wszystkie-wiadomosci/item/19349-czym-sie-rozni-prostownik-od-regulatora-ladowania-akumulatorow

Najczęstsze pytania

Regulator można podłączyć do większości prostowników transformatorowych, jednak należy upewnić się, że parametry wyjściowe prostownika są odpowiednie. Ważne jest, aby napięcie wyjściowe nie przekraczało 15V, a maksymalny prąd był zgodny z wymaganiami regulatora. Przed podłączeniem warto skonsultować dokumentację techniczną obu urządzeń.

Regulator jest przeznaczony do ładowania akumulatorów kwasowo-ołowiowych 12V, zarówno standardowych, jak i bezobsługowych. Świetnie sprawdza się w przypadku akumulatorów samochodowych o pojemności od 30Ah do 120Ah. Układ posiada zabezpieczenia chroniące przed przeładowaniem, dzięki czemu jest bezpieczny dla różnych typów akumulatorów.

Prawidłowe działanie regulatora można zweryfikować poprzez pomiar napięcia ładowania, które powinno wynosić około 14.4V. Dioda LED powinna sygnalizować stan pracy, a prąd ładowania powinien automatycznie się zmniejszać w miarę ładowania akumulatora. Warto również sprawdzić temperaturę radiatora, która nie powinna być nadmiernie wysoka.

Przegrzewanie się radiatora może być spowodowane zbyt wysokim prądem ładowania, niewystarczającą powierzchnią radiatora lub złym kontaktem termicznym między tranzystorem a radiatorem. Zaleca się sprawdzenie pasty termoprzewodzącej, zwiększenie powierzchni radiatora lub dodanie wentylatora. W skrajnych przypadkach może być konieczne zmniejszenie prądu ładowania.

Montaż regulatora do prostownika zajmuje średnio 2-3 godziny, zakładając że dysponujemy wszystkimi potrzebnymi elementami i narzędziami. Sam proces lutowania to około godzina pracy, kolejna godzina potrzebna jest na montaż mechaniczny, a ostatni etap to kalibracja i testy, które mogą potrwać około 30 minut.
