Montaż podnośnika dwukolumnowego wymaga szczegółowego przygotowania fundamentu, który stanowi podstawę bezpiecznej i efektywnej pracy urządzenia. Prawidłowo wykonany fundament to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa pracowników i sprzętu.
Fundament musi spełniać szereg ściśle określonych parametrów technicznych. Kluczowe są jego wymiary, grubość oraz rodzaj użytego betonu. Nie można też zapomnieć o odpowiednim przygotowaniu podłoża i instalacji elektrycznej.
Najważniejsze informacje:- Fundament musi mieć minimum 30 cm grubości
- Wymagana klasa betonu to minimum B25
- Minimalne wymiary płyty to 4000 x 1000 x 300 mm
- Powierzchnia musi być idealnie wypoziomowana
- Konieczne jest przygotowanie odpowiedniego zasilania elektrycznego
- Pod fundamentem należy wykonać odpowiednio zagęszczoną warstwę piasku
Wymagania techniczne fundamentu pod podnośnik dwukolumnowy
Fundament pod podnośnik dwukolumnowy musi spełniać rygorystyczne normy techniczne, które gwarantują bezpieczną pracę urządzenia. Przygotowanie odpowiedniej podstawy wymaga uwzględnienia precyzyjnych parametrów technicznych fundamentu pod podnośnik.
Specyfikacja fundamentu podnośnika samochodowego obejmuje szereg krytycznych elementów konstrukcyjnych. Właściwe wykonanie każdego z nich ma kluczowe znaczenie dla stabilności i trwałości całej instalacji.
- Minimalna grubość płyty betonowej: 30 cm
- Klasa betonu: minimum B25 (C20/25)
- Wymagana warstwa podkładowa z zagęszczonego piasku
- Maksymalne dopuszczalne odchylenie powierzchni: 5 mm

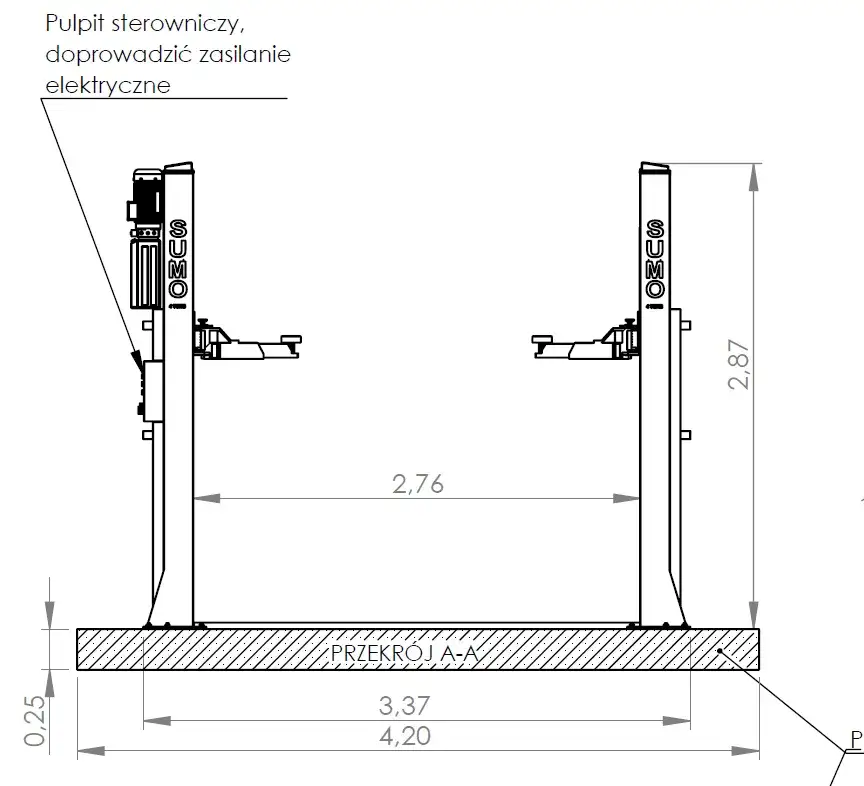

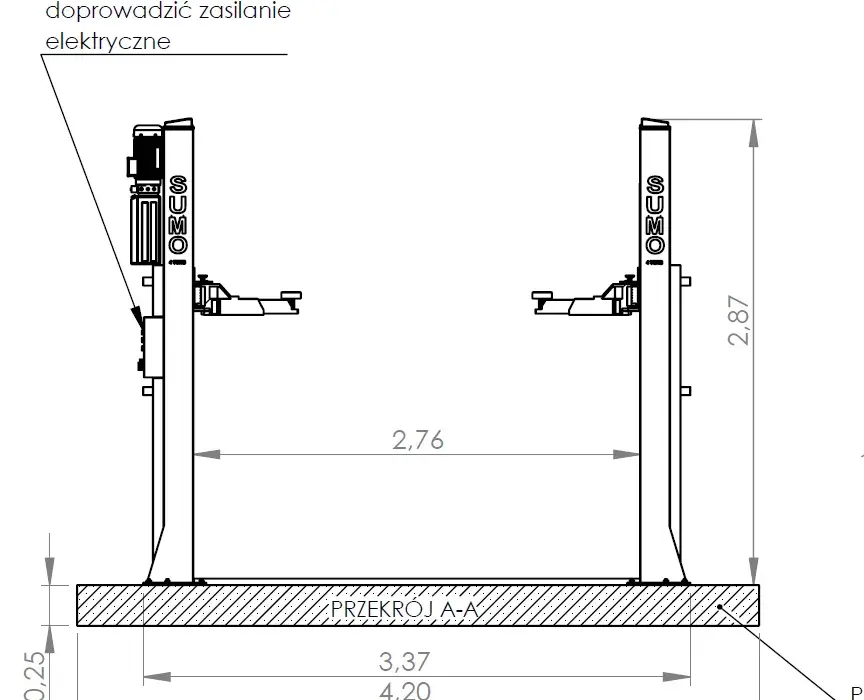

Wymiary płyty fundamentowej - szczegółowa specyfikacja
Wymiary fundamentu pod podnośnik samochodowy muszą zapewniać odpowiednią przestrzeń roboczą i stabilność konstrukcji. Standardowa długość płyty powinna wynosić minimum 4000 mm, podczas gdy szerokość nie może być mniejsza niż 1000 mm. Dla większych modeli podnośników zaleca się zwiększenie tych wymiarów o około 20%.
| Parametr | Wartość minimalna | Wartość zalecana |
| Długość | 4000 mm | 4800 mm |
| Szerokość | 1000 mm | 1200 mm |
| Wysokość | 300 mm | 400 mm |
Klasa i parametry betonu
Beton wykorzystywany do wykonania fundamentu pod podnośnik dwukolumnowy musi charakteryzować się wysoką wytrzymałością. Minimalna wymagana klasa to B25, która gwarantuje odpowiednią nośność konstrukcji.
Mieszanka betonowa powinna być jednorodna i odpowiednio zagęszczona. Ważne jest również zachowanie właściwej proporcji wody do cementu.
Odpowiednia klasa betonu zapewnia długotrwałą eksploatację podnośnika bez ryzyka uszkodzeń. Właściwie dobrany beton minimalizuje ryzyko pęknięć i odkształceń. Zastosowanie betonu niższej klasy może prowadzić do poważnych problemów eksploatacyjnych.
Czytaj więcej: Jakie 7 narzędzi do lutowania powinno znaleźć się w warsztacie?
Warstwa podkładowa i przygotowanie podłoża
Jak przygotować fundament pod podnośnik zaczyna się od właściwego przygotowania podłoża. Pierwszym krokiem jest usunięcie warstwy humusu i wyrównanie terenu.
Pod właściwym fundamentem należy wykonać warstwę podkładową z piasku. Jej grubość powinna wynosić od 5 do 10 cm.
Warstwa piasku musi zostać odpowiednio zagęszczona. Prawidłowe zagęszczenie zapobiega późniejszemu osiadaniu fundamentu.

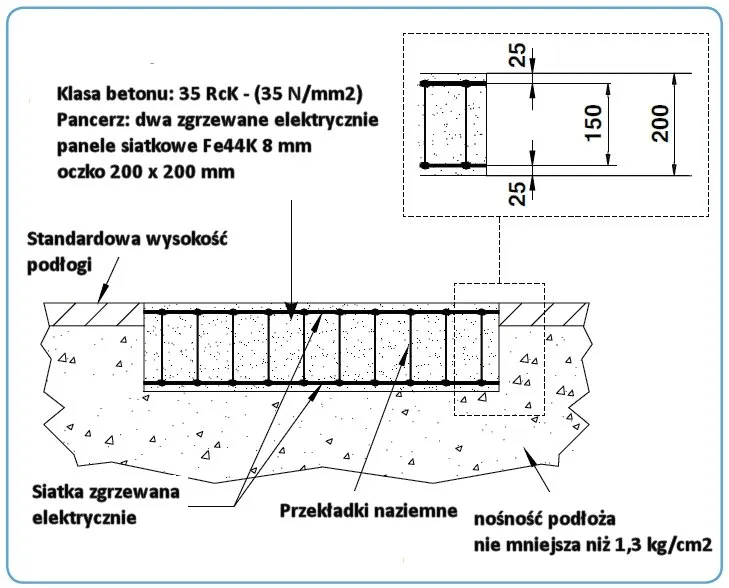

Zbrojenie fundamentu - co musisz wiedzieć?
Zbrojenie jest kluczowym elementem fundamentu pod podnośnik dwukolumnowy. Stosuje się zwykle pręty żebrowane o średnicy 12 mm, układane w formie siatki górnej i dolnej. Właściwe rozmieszczenie prętów zapewnia odpowiednią wytrzymałość całej konstrukcji.
Siatka zbrojeniowa powinna być ułożona z zachowaniem odpowiedniej otuliny betonu. Minimalna grubość otuliny wynosi 5 cm od dolnej krawędzi fundamentu. Rozstaw prętów należy dobrać zgodnie z projektem technicznym.
- Stosuj pręty żebrowane klasy minimum AIIIN
- Zachowaj minimum 5 cm otuliny betonu
- Wykonaj zbrojenie górne i dolne
- Używaj dystansów do zachowania właściwej otuliny
- Zapewnij właściwe połączenia prętów na zakład
Jak wykonać fundament krok po kroku?
Wymagania dla fundamentu podnośnika dwukolumnowego określają dokładną kolejność prac. Najpierw należy przygotować wykop i warstwę podkładową.
Kolejnym krokiem jest wykonanie szalunku i ułożenie zbrojenia. Szalunek musi być stabilny i szczelny.
Betonowanie należy przeprowadzić w jednym cyklu roboczym. Mieszankę trzeba dokładnie zagęścić przy pomocy wibratora.
Po związaniu betonu należy zadbać o jego pielęgnację. Powierzchnię trzeba chronić przed wysychaniem przez minimum 7 dni.
| Etap prac | Czas realizacji |
| Przygotowanie podłoża | 1 dzień |
| Montaż szalunku i zbrojenia | 2 dni |
| Betonowanie | 1 dzień |
| Pielęgnacja betonu | 7 dni |
Czas schnięcia i pielęgnacja betonu
Prawidłowa pielęgnacja betonu jest kluczowa dla osiągnięcia wymaganej wytrzymałości. Powierzchnię należy regularnie zwilżać wodą przez minimum 7 dni.
Grubość betonu pod podnośnik warsztatowy wymaga szczególnej uwagi podczas procesu dojrzewania. W tym czasie należy chronić beton przed nadmiernym nasłonecznieniem i przemarzaniem.
Można stosować preparaty pielęgnacyjne tworzące powłokę zabezpieczającą. Warto też przykryć powierzchnię folią lub matami pielęgnacyjnymi. Pełną wytrzymałość beton osiąga po 28 dniach.
Typowe błędy przy wykonaniu fundamentu
Niedostateczne zagęszczenie warstwy podkładowej to częsty błąd. Może on prowadzić do nierównomiernego osiadania fundamentu.
Zbyt mała grubość betonu pod podnośnik warsztatowy to kolejny poważny problem. Niedotrzymanie minimalnych wymiarów osłabia konstrukcję.
Nieprawidłowe wykonanie zbrojenia często skutkuje pęknięciami. Szczególnie ważne jest zachowanie właściwej otuliny prętów.
Konsekwencje błędów mogą być bardzo poważne. W skrajnych przypadkach konieczna jest rozbiórka i ponowne wykonanie fundamentu.
Dodatkowe wymagania techniczne
Instalacja elektryczna musi być dostosowana do mocy podnośnika. Standardowo wymagane jest doprowadzenie przewodu 5 x 2,5 mm².
Konieczne jest zamontowanie wyłącznika głównego o prądzie znamionowym 25A. Alternatywnie można zastosować gniazdo przemysłowe 35A.
Wokół podnośnika należy zapewnić odpowiednią przestrzeń manewrową. Minimalna szerokość przejazdu powinna wynosić 3 metry.
Wysokość pomieszczenia musi uwzględniać maksymalny wysuw podnośnika. Zaleca się minimum 4 metry wysokości użytkowej.
Skuteczny montaż podnośnika dwukolumnowego - na co zwrócić szczególną uwagę
Prawidłowe wykonanie fundamentu pod podnośnik dwukolumnowy wymaga przestrzegania ścisłych parametrów technicznych. Kluczowe jest zachowanie minimalnych wymiarów płyty (4000 x 1000 x 300 mm) oraz zastosowanie odpowiedniej klasy betonu B25.
Proces przygotowania obejmuje właściwe wykonanie warstwy podkładowej, prawidłowe ułożenie zbrojenia oraz staranne zabetonowanie. Szczególną uwagę należy zwrócić na zagęszczenie podłoża i pielęgnację betonu, które bezpośrednio wpływają na trwałość konstrukcji.
Nie można zapominać o dodatkowych wymaganiach technicznych, takich jak odpowiednia instalacja elektryczna (przewód 5 x 2,5 mm²) oraz przestrzeń robocza. Unikanie typowych błędów wykonawczych i przestrzeganie zaleceń montażowych gwarantuje bezpieczną i długotrwałą eksploatację podnośnika.
