Autor Olaf Sokołowski
Olaf Sokołowski16 października 2024 | 6 min

Regulator do prostownika stanowi kluczowy element automatyzacji procesu ładowania akumulatorów. To urządzenie znacząco usprawnia pracę, kontrolując prąd ładowania do poziomu 10 A. Nie trzeba już ręcznie nadzorować całego procesu. System automatycznie kończy ładowanie przy odpowiednim napięciu 14,4 V. Dzięki wbudowanym zabezpieczeniom, sprzęt chroni zarówno akumulator, jak i samego użytkownika.

Prosty w obsłudze system LED-owy na bieżąco informuje o postępie ładowania. Najważniejsze funkcje bezpieczeństwa obejmują ochronę przed zwarciem i odwrotną polaryzacją. To sprawia, że urządzenie jest bezpieczne nawet dla mniej doświadczonych użytkowników.

Najważniejsze informacje:
  • Automatyczna kontrola procesu ładowania do 10 A
  • Samoczynne zakończenie pracy przy napięciu 14,4 V
  • Wbudowany system zabezpieczeń przed zwarciem
  • Ochrona przed niewłaściwym podłączeniem biegunów
  • Wizualna sygnalizacja LED stanu naładowania
  • Mikroprocesorowe sterowanie dla precyzyjnej pracy
  • Możliwość współpracy z różnymi typami prostowników

Co to jest regulator do prostownika?

Regulator do prostownika to zaawansowane urządzenie elektroniczne, które automatyzuje proces ładowania akumulatorów. Kontroluje on prąd ładowania do poziomu 10A, co zapewnia bezpieczne i efektywne ładowanie. Układ regulatora do prostownika automatycznie kończy pracę przy napięciu 14,4V, chroniąc akumulator przed przeładowaniem.

Główną zaletą jest system zabezpieczeń przed zwarciem i odwrotną polaryzacją. Automatyczny regulator prostownika wyposażony jest w diody LED sygnalizujące stan naładowania. Dzięki mikroprocesorowemu sterowaniu, urządzenie precyzyjnie kontroluje cały proces.

Schemat elektryczny regulatora

Schemat prostownika z regulacją składa się z trzech głównych bloków funkcjonalnych. Sercem układu jest mikrokontroler sterujący pracą tranzystorów. Układ wykorzystuje tranzystory T1, T2 i T3 do precyzyjnej kontroli prądu ładowania.

Parametry techniczne układu

Regulator napięcia do prostownika pracuje w zakresie napięć wejściowych 12-15V. Maksymalny prąd ładowania można regulować do 10A, co wystarcza do większości zastosowań domowych.

Układ działa w temperaturze otoczenia od 0°C do 40°C. Pobór mocy własnej nie przekracza 2W podczas pracy.

  • Napięcie wejściowe: 12-15V DC
  • Maksymalny prąd ładowania: 10A
  • Napięcie odcięcia: 14,4V
  • Zabezpieczenie termiczne: 85°C
  • Sprawność układu: >90%

Czytaj więcej: Jak wybrać najlepszy pakiet ogniw 18V do elektronarzędzi - poradnik eksperta

Montaż krok po kroku

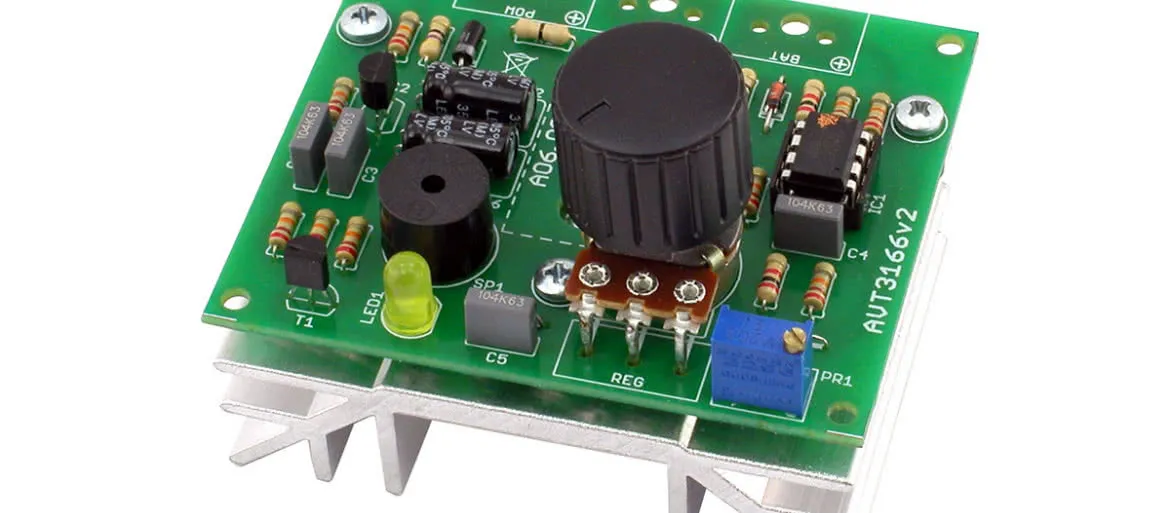

Regulator do prostownika montaż rozpoczynamy od przygotowania płytki drukowanej. Ścieżki należy dokładnie sprawdzić pod kątem zwarć i przerw.

Elementy montujemy od najmniejszych do największych. Szczególną uwagę należy zwrócić na polaryzację kondensatorów elektrolitycznych i poprawne ułożenie tranzystorów.

Tranzystor wykonawczy T3 wymaga solidnego radiatora. Przed przykręceniem należy posmarować go pastą termoprzewodzącą.

  1. Przygotowanie i sprawdzenie płytki PCB
  2. Montaż rezystorów i diod
  3. Wlutowanie podstawki pod mikrokontroler
  4. Montaż kondensatorów
  5. Instalacja tranzystorów T1 i T2
  6. Montaż tranzystora mocy T3 z radiatorem
  7. Wlutowanie złącz i przewodów

Punkty krytyczne podczas montażu

UWAGA! - Zawsze sprawdzaj polaryzację elementów przed lutowaniem - Nie przegrzewaj tranzystorów podczas lutowania - Używaj radiatora o odpowiedniej powierzchni chłodzenia

Podczas lutowania tranzystora mocy T3, należy zachować szczególną ostrożność. Przegrzanie może doprowadzić do jego uszkodzenia. Element wymaga solidnego radiatora i pasty termoprzewodzącej.

Podstawka pod mikrokontroler musi być precyzyjnie przylutowana. Krzywe nóżki lub zimne luty mogą powodować problemy z działaniem układu.

Połączenia między elementami

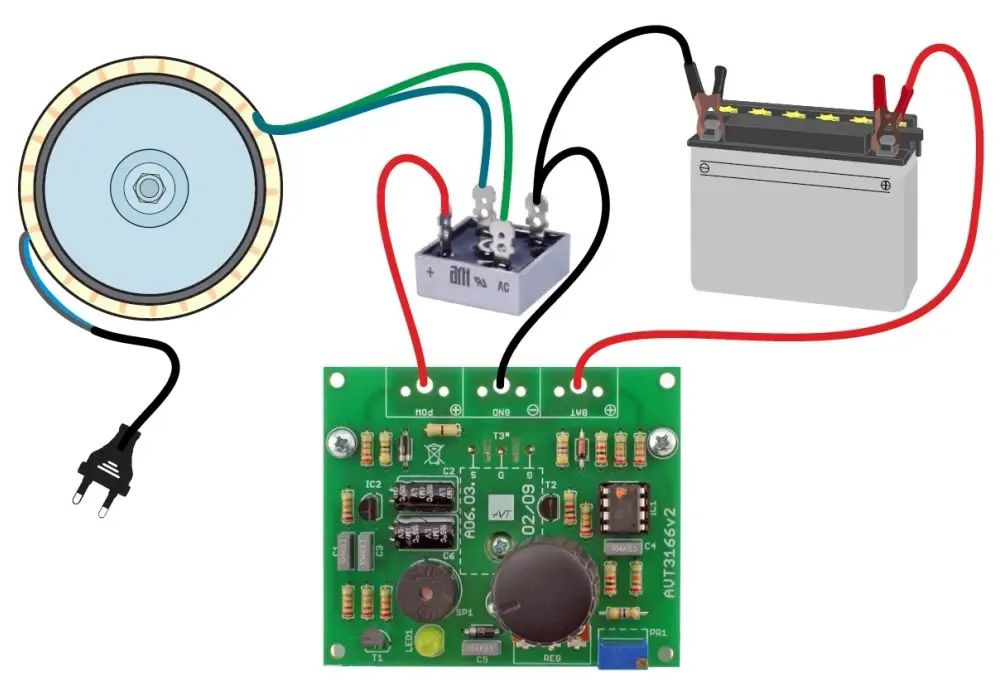

Zdjęcie Jak Zbudować Regulator Do Prostownika - Schemat I Zasada Działania

Regulator do prostownika schemat wymaga precyzyjnych połączeń między komponentami. Używamy przewodów o przekroju minimum 1,5mm² dla obwodów prądowych.

Sygnały sterujące prowadzone są cienkimi przewodami 0,5mm². Wszystkie połączenia muszą być starannie przylutowane i zabezpieczone przed zwarciem.

Element początkowy Element końcowy Sposób połączenia
Zasilanie + T3 kolektor Przewód 1,5mm²
T2 emiter T3 baza Ścieżka PCB
Mikrokontroler pin 5 T1 baza Ścieżka PCB

Kalibracja i uruchomienie

Pierwsze uruchomienie automatycznego regulatora prostownika wymaga szczególnej uwagi. Zaczynamy od sprawdzenia napięć zasilających bez podłączonego akumulatora.

Kalibrację rozpoczynamy od ustawienia napięcia odcięcia. Regulator prądu ładowania powinien wyłączać się przy 14,4V.

Po wstępnej kalibracji podłączamy akumulator testowy. Obserwujemy wskazania diod LED i mierzymy prąd ładowania.

UWAGA: Przed każdym podłączeniem akumulatora odłącz zasilanie prostownika. Sprawdź polaryzację przewodów. Używaj okularów ochronnych i pracuj w dobrze wentylowanym pomieszczeniu.

Testowanie układu

Test rozpoczynamy od pomiarów napięć w kluczowych punktach układu. Sprawdzamy działanie zabezpieczenia przed zwarciem i odwrotną polaryzacją.

Kolejnym krokiem jest test obciążeniowy. Układ regulatora do prostownika powinien utrzymywać stabilny prąd ładowania. Monitorujemy temperaturę tranzystora mocy.

Prawidłowo działający układ powinien płynnie regulować prąd i automatycznie kończyć ładowanie.

Czy warto budować regulator samodzielnie?

Samodzielna budowa regulatora do prostownika to koszt około 100-150 zł. Kompletny zestaw elementów można skompletować w każdym sklepie elektronicznym. Montaż zajmuje około 3-4 godzin.

Własnoręczne wykonanie daje pełną kontrolę nad parametrami urządzenia. Możemy dostosować charakterystykę ładowania do konkretnych potrzeb. Naprawy i modyfikacje są łatwiejsze niż w przypadku gotowych urządzeń.

Budowa wymaga podstawowej znajomości elektroniki i umiejętności lutowania. Dla początkujących elektroników może to być wyzwanie. Jednak satysfakcja z własnoręcznie wykonanego urządzenia jest bezcenna.

Co daje nam samodzielna budowa regulatora do prostownika?

Regulator do prostownika to zaawansowane urządzenie, które znacząco poprawia bezpieczeństwo i efektywność ładowania akumulatorów. Dzięki automatycznemu sterowaniu i wbudowanym zabezpieczeniom, ryzyko uszkodzenia akumulatora jest minimalne. Koszt budowy nie przekracza 150 zł, a cały proces zajmuje około 4 godzin.

Samodzielny montaż wymaga podstawowej wiedzy z elektroniki i umiejętności lutowania. Układ regulatora do prostownika składa się z łatwo dostępnych elementów, a jego konstrukcja jest przemyślana pod kątem niezawodności. Najważniejsze to dokładne wykonanie połączeń i zastosowanie odpowiedniego chłodzenia dla tranzystora mocy.

Własnoręcznie zbudowany automatyczny regulator prostownika daje pełną kontrolę nad parametrami ładowania. Można go dostosować do konkretnych potrzeb, a w razie awarii naprawa jest prostsza niż w przypadku gotowych urządzeń. To idealne rozwiązanie dla osób, które cenią sobie niezależność i chcą zrozumieć zasady działania używanego sprzętu.

Źródło:

[1]

https://elportal.pl/projekty/zasilaniemoc1/1166-regulator-do-prostownika

[2]

https://www.youtube.com/watch?v=9b4XHmLQXJw

[3]

https://mlodytechnik.pl/zrob-to-sam/30874-regulator-do-prostownika

Najczęstsze pytania

Montaż regulatora do prostownika zajmuje średnio 2-3 godziny, zakładając że posiadasz podstawowe doświadczenie w lutowaniu. Czas może się wydłużyć przy pierwszym samodzielnym projekcie. Warto zarezerwować dodatkowy czas na dokładne sprawdzenie połączeń i kalibrację układu przed pierwszym uruchomieniem.

Prezentowany regulator współpracuje z większością prostowników transformatorowych o prądzie do 10A. Należy jednak upewnić się, że napięcie wyjściowe prostownika nie przekracza 20V. W przypadku prostowników impulsowych mogą wystąpić problemy z synchronizacją, dlatego nie zaleca się takiego połączenia.

Główne problemy to zimne luty na płytce, uszkodzenie tranzystora mocy przez przegrzanie, niewłaściwe podłączenie biegunów akumulatora oraz błędy w kalibracji napięcia końcowego. Większości awarii można uniknąć stosując się do zaleceń montażowych i używając radiatora dla tranzystora wykonawczego.

Brak świecenia diody może oznaczać nieprawidłowe napięcie zasilania, uszkodzenie samej diody lub błąd w montażu. Sprawdź kolejno: napięcie na wejściu układu, polaryzację diody, połączenia na płytce oraz rezystor szeregowy. Jeśli wszystko jest poprawne, może być konieczna rekalibracja napięcia końcowego.

Koszt elementów do budowy regulatora wynosi około 50-80 zł, w zależności od jakości użytych komponentów i miejsca zakupu. Największy wydatek to tranzystor mocy i radiator. Do tego należy doliczyć koszt płytki PCB i podstawowych narzędzi, jeśli ich nie posiadamy.
