Autotransformator to specjalny typ transformatora wyposażony w pojedyncze uzwojenie. Pełni ono jednocześnie funkcję uzwojenia pierwotnego i wtórnego. To sprawia, że jest znacznie bardziej kompaktowy niż tradycyjne transformatory. Działa na prostej zasadzie. Przez jedno uzwojenie przepływa prąd elektryczny. Nie ma separacji galwanicznej między obwodami. Przekładnia może być stała lub zmienna. To pozwala na elastyczną regulację napięcia wyjściowego.
Najważniejsze informacje:- Posiada tylko jedno uzwojenie zamiast dwóch oddzielnych
- Jest mniejszy i lżejszy od zwykłych transformatorów
- Charakteryzuje się wyższą efektywnością przy małych zmianach napięcia
- Umożliwia regulację napięcia przez przesuwanie odczepów
- Znajduje zastosowanie w elektroenergetyce i laboratoriach
- Pomaga w łagodnym rozruchu dużych silników
- Główną wadą jest brak separacji galwanicznej
Czym jest autotransformator?
Autotransformator to specjalistyczne urządzenie elektryczne posiadające pojedyncze uzwojenie, które pełni rolę zarówno uzwojenia pierwotnego, jak i wtórnego. Jest kluczowym elementem w systemach transformacji napięcia, szczególnie tam, gdzie wymagana jest kompaktowa konstrukcja. Znajduje szerokie zastosowanie w przemyśle energetycznym, umożliwiając efektywną regulację napięcia. Zasada działania autotransformatora opiera się na wykorzystaniu wspólnego uzwojenia do transformacji energii elektrycznej.

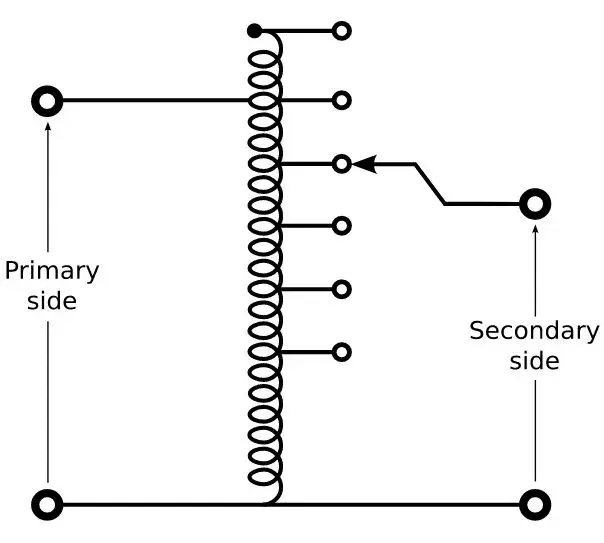

Schemat budowy autotransformatora
Schemat autotransformatora przedstawia konstrukcję opartą na pojedynczym uzwojeniu z odczepami. Jest to fundamentalna różnica w porównaniu do transformatorów separacyjnych. Budowa autotransformatora charakteryzuje się prostotą i funkcjonalnością.
Na rysunku technicznym autotransformatora widoczny jest rdzeń ferromagnetyczny, wokół którego nawinięte jest uzwojenie. Odczepy rozmieszczone są w kluczowych punktach uzwojenia, umożliwiając regulację napięcia wyjściowego.
Kluczowe elementy na schemacie
- Rdzeń ferromagnetyczny - zapewnia koncentrację strumienia magnetycznego
- Uzwojenie główne - przewód miedziany nawinięty na rdzeń
- Odczepy regulacyjne - punkty połączeniowe do zmiany przekładni
- Zaciski przyłączeniowe - służą do podłączenia przewodów zasilających
- Izolatory przepustowe - zabezpieczają przed przebiciem elektrycznym
- System chłodzenia - odprowadza ciepło powstałe podczas pracy
Symbole elektryczne i ich znaczenie
| Symbol | Znaczenie |
|---|---|
| ⏦ | Uzwojenie autotransformatora |
| ▭ | Rdzeń ferromagnetyczny |
| ● | Odczep stały |
| ↓ | Odczep ruchomy |
| ~ | Napięcie przemienne |
| ⏚ | Uziemienie |
| → | Kierunek przepływu prądu |
| ⚡ | Punkt wysokiego napięcia |
Zasada działania autotransformatora
Zasada działania autotransformatora opiera się na zjawisku indukcji elektromagnetycznej. Prąd przepływający przez uzwojenie pierwotne wytwarza zmienne pole magnetyczne w rdzeniu. Napięcie indukowane w uzwojeniu wtórnym zależy od liczby zwojów między odczepami. Transformacja napięcia zachodzi w tym samym uzwojeniu.
Prąd płynie przez wspólne uzwojenie, co zwiększa sprawność urządzenia. Kierunek przepływu prądu jest kluczowy dla prawidłowej transformacji napięcia.
Przekładnia napięciowa
Przekładnia autotransformatora określa stosunek napięcia wejściowego do wyjściowego. Typowe wartości przekładni mieszczą się w zakresie od 1:0,5 do 1:2. Przykładowo, przy napięciu wejściowym 230V można uzyskać napięcie wyjściowe w zakresie 115-460V.
- Zawsze sprawdź izolację przed uruchomieniem
- Nie przekraczaj maksymalnych wartości napięć
- Upewnij się, że urządzenie jest prawidłowo uziemione
Rodzaje odczepów w autotransformatorze
Występują trzy podstawowe typy odczepów: stałe, przełączalne i ślizgowe. Każdy typ służy do innego rodzaju regulacji napięcia. Odczepy stałe są wykorzystywane w przypadku stałej przekładni, podczas gdy ślizgowe umożliwiają płynną regulację.
Regulacja napięcia wyjściowego
Regulację napięcia można przeprowadzić metodą skokową lub płynną. W metodzie skokowej wykorzystuje się przełączalne odczepy, co pozwala na zmianę napięcia w określonych krokach. Praktycznym przykładem jest regulacja napięcia od 0V do 230V w krokach co 20V.
Płynna regulacja wykorzystuje szczotkę ślizgową, która porusza się po odsłoniętej części uzwojenia. Umożliwia to precyzyjne ustawienie żądanego napięcia wyjściowego.
Specyfikacja techniczna
- Zakres napięć wejściowych: 190-250V AC
- Maksymalny prąd obciążenia: 10-50A
- Sprawność energetyczna: 95-98%
- Częstotliwość pracy: 50/60 Hz
- Klasa izolacji: B (130°C)
Typowe zastosowania
Autotransformatory są powszechnie wykorzystywane w laboratoriach elektrycznych do zasilania urządzeń pomiarowych. Znajdują również zastosowanie w rozruchu silników elektrycznych dużej mocy. W gospodarstwach domowych służą do zasilania urządzeń importowanych z innych stref napięciowych.
W przemyśle wykorzystuje się je do regulacji napięcia w liniach produkcyjnych. Są też niezbędne w systemach oświetleniowych wymagających zmiennego natężenia światła.
Zastosowanie w energetyce przemysłowej
W energetyce przemysłowej autotransformatory służą do stabilizacji napięcia w sieciach dystrybucyjnych. Umożliwiają kompensację spadków napięcia w długich liniach przesyłowych. Są kluczowym elementem w stacjach transformatorowych średniego napięcia. Wykorzystuje się je również do łagodnego rozruchu dużych maszyn przemysłowych.
Porównanie z transformatorem separacyjnym
| Cecha | Autotransformator | Transformator separacyjny |
|---|---|---|
| Izolacja galwaniczna | Brak | Pełna |
| Gabaryty | Mniejsze | Większe |
| Sprawność | Wyższa | Niższa |
| Koszt | Niższy | Wyższy |
| Bezpieczeństwo | Podstawowe | Podwyższone |
| Zastosowanie | Regulacja napięcia | Separacja obwodów |
Montaż i podłączenie
Podłączenie autotransformatora rozpoczyna się od przygotowania miejsca instalacji. Należy zapewnić odpowiednią wentylację i dostęp do punktów regulacyjnych. Kolejnym krokiem jest podłączenie przewodu ochronnego PE do zacisku uziemienia.
Następnie podłącza się przewody fazowe do odpowiednich zacisków wejściowych i wyjściowych. Przed pierwszym uruchomieniem konieczne jest sprawdzenie poprawności połączeń i ustawienie początkowej pozycji regulatora napięcia. Montaż kończy się testem działania przy minimalnym obciążeniu.
Skuteczne wykorzystanie autotransformatora w praktyce
Autotransformator to zaawansowane urządzenie elektryczne, które wyróżnia się prostotą budowy i wysoką skutecznością działania. Jego unikalna konstrukcja z pojedynczym uzwojeniem pozwala na efektywną regulację napięcia przy zachowaniu kompaktowych wymiarów. Kluczowym elementem jest system odczepów, umożliwiający dostosowanie napięcia wyjściowego do potrzeb użytkownika.
W porównaniu do transformatorów separacyjnych, schemat autotransformatora charakteryzuje się większą sprawnością energetyczną, sięgającą nawet 98%. Brak izolacji galwanicznej, choć wymaga szczególnej uwagi podczas instalacji, przekłada się na niższe koszty produkcji i eksploatacji. Dzięki różnorodnym metodom regulacji napięcia - od skokowej po płynną - urządzenie znajduje szerokie zastosowanie w przemyśle, energetyce i laboratoriach.
Prawidłowy montaż i eksploatacja, zgodne z zaleceniami technicznymi i zasadami bezpieczeństwa, są kluczowe dla długotrwałej i bezawaryjnej pracy urządzenia. Zasada działania autotransformatora oparta na indukcji elektromagnetycznej wymaga regularnych przeglądów i odpowiedniej konserwacji, co zapewni optymalną wydajność i bezpieczeństwo użytkowania.
