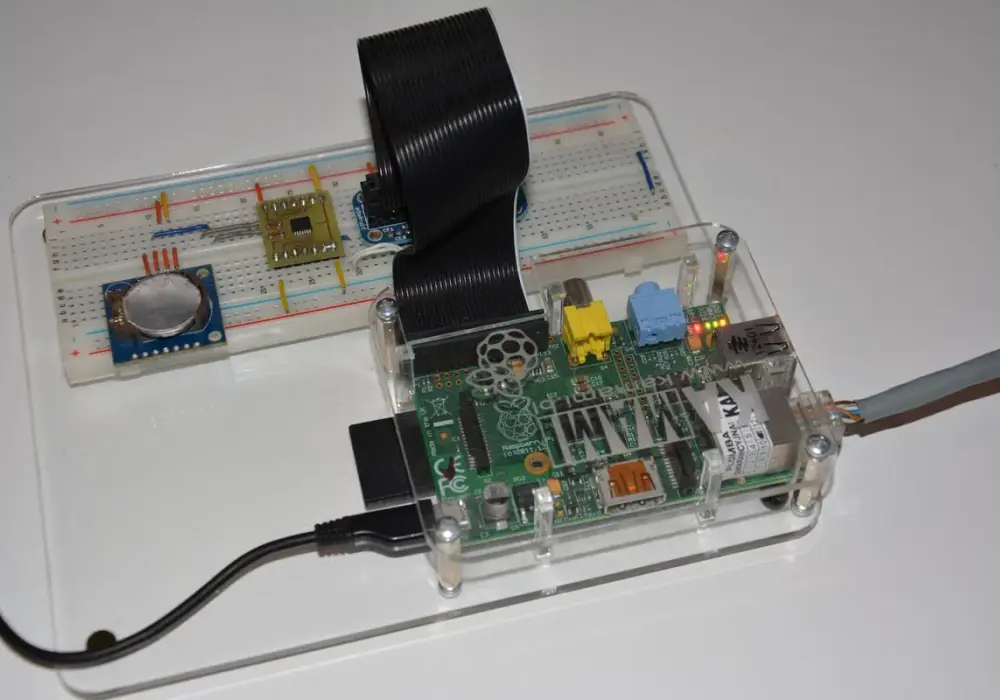

Kompletny poradnik instalacji i konfiguracji raspberry rtc - krok po kroku

Raspberry Pi to popularna platforma komputerowa pozbawiona wbudowanego zegara czasu rzeczywistego (RTC). Jest to istotne ograniczenie, szczególnie w projektach bez stałego dostępu do internetu. Problem ten można rozwiązać przez dodanie zewnętrznego modułu RTC. To niewielkie urządzenie zapewnia precyzyjne śledzenie czasu nawet po odłączeniu zasilania.

Na rynku dostępnych jest kilka typów modułów RTC. DS1307, DS3231 oraz PCF8523 to najpopularniejsze modele współpracujące z Raspberry Pi. Każdy z nich oferuje własny zestaw funkcji i poziom dokładności. Proces instalacji wymaga podstawowej znajomości systemu Linux i umiejętności konfiguracji GPIO.

• RTC jest niezbędny w projektach wymagających dokładnego pomiaru czasu bez dostępu do internetu
• Moduły RTC są zasilane bateryjnie, co gwarantuje ciągłość pracy
• DS3231 oferuje najwyższą dokładność dzięki kompensacji temperatury
• Instalacja wymaga włączenia interfejsu I2C i konfiguracji systemu
• Moduł RTC zastępuje domyślny, mniej dokładny system fake-hwclock
• Po instalacji konieczne jest ustawienie aktualnego czasu

Co to jest RTC i dlaczego jest potrzebny w Raspberry Pi?

Raspberry RTC (Real Time Clock) to sprzętowy zegar czasu rzeczywistego, który umożliwia precyzyjne śledzenie czasu nawet po odłączeniu zasilania. Zegar czasu rzeczywistego Raspberry jest kluczowym elementem w projektach wymagających dokładnego pomiaru czasu, szczególnie gdy urządzenie działa offline. W przeciwieństwie do standardowych komputerów, platforma Raspberry Pi nie posiada wbudowanego RTC, co może prowadzić do problemów z synchronizacją czasu.

Moduł RTC Raspberry rozwiązuje ten problem poprzez dodanie dedykowanego układu zasilanego bateryjnie. Dzięki temu system zachowuje informację o czasie nawet po wyłączeniu głównego zasilania. To szczególnie istotne w projektach automatyki domowej, systemach logowania danych czy aplikacjach IoT. Moduł zawiera również własny oscylator kwarcowy, zapewniający stabilne źródło sygnału zegarowego.

Najpopularniejsze moduły RTC dla Raspberry Pi

Na rynku dostępnych jest kilka sprawdzonych modułów RTC kompatybilnych z Raspberry Pi. Każdy z nich oferuje różne funkcje i poziomy dokładności.

Czytaj więcej: Jak Podłączyć Odbiornik Podczerwieni IR do Arduino? Kompletny Poradnik Krok po Kroku

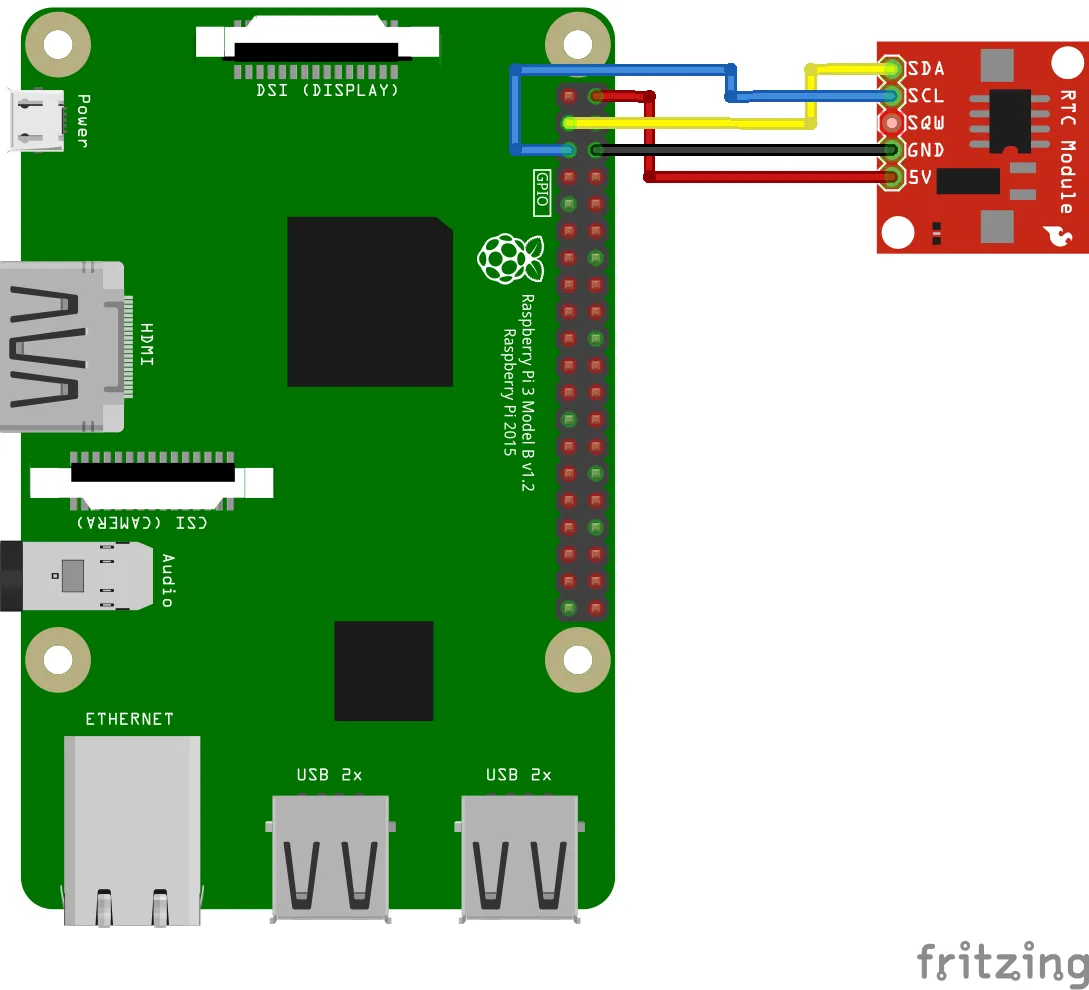

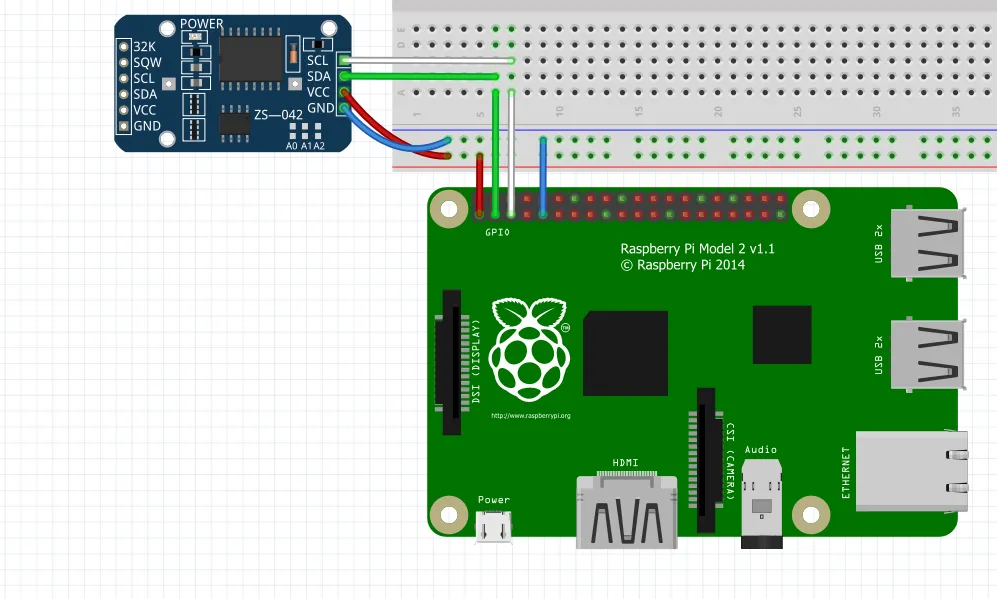

Jak prawidłowo podłączyć moduł RTC do Raspberry Pi?

Bezpieczne podłączenie modułu RTC Raspberry wymaga przestrzegania podstawowych zasad bezpieczeństwa. Najważniejsze to wyłączenie zasilania przed rozpoczęciem pracy i unikanie dotykania elementów elektronicznych gołymi rękami.

• Krok 1: Wyłącz zasilanie Raspberry Pi
• Krok 2: Zlokalizuj piny I2C (SDA i SCL) na płytce Raspberry Pi
• Krok 3: Połącz piny VCC i GND modułu z odpowiednimi pinami zasilania
• Krok 4: Podłącz piny SDA i SCL modułu do pinów I2C Raspberry Pi
• Krok 5: Sprawdź wszystkie połączenia przed włączeniem zasilania

Konfiguracja systemu przed instalacją RTC

Przed instalacją Raspberry RTC konieczne jest odpowiednie przygotowanie systemu. System musi mieć włączoną obsługę I2C oraz zaktualizowane pakiety. Właściwa konfiguracja znacząco upraszcza proces instalacji i zapobiega potencjalnym problemom.

Konfigurację rozpoczynamy od włączenia interfejsu I2C w systemie. Następnie instalujemy niezbędne narzędzia do komunikacji z modułem.

• sudo raspi-config (wybierz Interfacing Options > I2C > Enable)
• sudo apt-get update && sudo apt-get upgrade
• sudo apt-get install i2c-tools python-smbus

Instalacja sterowników dla różnych modułów RTC

Instalacja sterowników zegara czasu rzeczywistego Raspberry zależy od wybranego modułu. Każdy moduł wymaga specyficznej konfiguracji i dedykowanych sterowników. Proces instalacji jest kluczowy dla prawidłowego działania układu.

Dla DS1307 Raspberry Pi:

• sudo modprobe rtc-ds1307
• echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-1/new_device

Dla Raspberry Pi DS3231:

• sudo modprobe rtc-ds3231
• echo ds3231 0x68 > /sys/class/i2c-adapter/i2c-1/new_device

• sudo modprobe rtc-pcf8523
• echo pcf8523 0x68 > /sys/class/i2c-adapter/i2c-1/new_device

Konfiguracja pliku config.txt

Plik config.txt w systemie Raspberry Pi wymaga odpowiedniej modyfikacji dla prawidłowego działania modułu RTC. Znajduje się on w katalogu /boot i zawiera podstawowe ustawienia sprzętowe.

Dla każdego modułu należy dodać odpowiednią linię konfiguracyjną na końcu pliku. Oto przykłady dla poszczególnych modułów:

• Dla DS1307 Raspberry Pi: dtoverlay=i2c-rtc,ds1307
• Dla Raspberry Pi DS3231: dtoverlay=i2c-rtc,ds3231
• Dla PCF8523 Raspberry Pi: dtoverlay=i2c-rtc,pcf8523

Ustawianie i synchronizacja czasu

Po zainstalowaniu Raspberry RTC konieczne jest ustawienie prawidłowego czasu. System musi najpierw zsynchronizować się z internetowym serwerem czasu. Następnie ten czas zostanie zapisany do modułu RTC.

Proces synchronizacji wymaga wykonania następujących komend:

• sudo hwclock -r (odczyt aktualnego czasu z RTC)
• sudo hwclock -w (zapis czasu systemowego do RTC)
• sudo hwclock -s (synchronizacja czasu systemowego z RTC)

Jak sprawdzić czy RTC działa poprawnie?

Weryfikacja działania zegara czasu rzeczywistego Raspberry jest kluczowa. Najprostszym sposobem jest porównanie czasu systemowego z czasem RTC. Moduł powinien zachować prawidłowy czas nawet po restarcie systemu.

Można to sprawdzić wykonując serię testów czasowych. Porównujemy czas przed i po restarcie systemu. Dokładność pomiaru powinna mieścić się w specyfikacji modułu.

Komendy testowe:

• date (pokazuje czas systemowy)
• sudo hwclock -r (pokazuje czas RTC)
• sudo i2cdetect -y 1 (weryfikacja obecności modułu)

Rozwiązywanie typowych problemów

Najczęstszym problemem z modułem RTC Raspberry jest utrata synchronizacji. Zwykle wynika to z rozładowanej baterii lub nieprawidłowej konfiguracji sterowników. Wymiana baterii i ponowna konfiguracja rozwiązują większość problemów.

Innym częstym problemem jest konflikt z fake-hwclock. Ten systemowy proces może zakłócać pracę sprzętowego RTC. Rozwiązaniem jest jego dezaktywacja i usunięcie.

Problemy z komunikacją I2C często wynikają z nieprawidłowego podłączenia. Warto sprawdzić połączenia i upewnić się, że interfejs I2C jest włączony w konfiguracji systemu.

Praktyczne zastosowania RTC w projektach z Raspberry Pi

Moduł RTC Raspberry jest niezbędny w systemach rejestracji danych. Zapewnia precyzyjne znaczniki czasowe dla pomiarów, nawet gdy urządzenie działa offline. Doskonale sprawdza się w stacjach meteorologicznych czy systemach monitoringu.

W automatyce domowej zegar czasu rzeczywistego Raspberry umożliwia dokładne sterowanie czasowe. Można programować harmonogramy działania urządzeń, systemy nawadniania czy oświetlenia bez stałego dostępu do internetu.

Raspberry RTC znajduje też zastosowanie w systemach przemysłowych. Precyzyjne śledzenie czasu jest kluczowe w procesach produkcyjnych, systemach kontroli dostępu czy zarządzaniu energią.

Klucz do precyzyjnego pomiaru czasu na Twoim Raspberry Pi

Moduł RTC to niezbędne rozszerzenie dla każdego projektu Raspberry Pi wymagającego dokładnego pomiaru czasu. Instalacja sprowadza się do trzech głównych etapów: prawidłowego podłączenia sprzętu, konfiguracji systemu oraz synchronizacji czasu. Wybór odpowiedniego modułu, czy to DS3231, DS1307, czy PCF8523, zależy od wymagań projektu dotyczących dokładności i żywotności baterii.

Proces instalacji modułu RTC, choć może wydawać się złożony, jest w rzeczywistości prosty przy zachowaniu odpowiedniej kolejności działań. Kluczowe jest właściwe podłączenie pinów, aktualizacja systemu i konfiguracja pliku config.txt. Większość potencjalnych problemów można łatwo rozwiązać, stosując się do przedstawionych wskazówek dotyczących weryfikacji połączeń i konfiguracji systemu.

Z prawidłowo działającym zegarem czasu rzeczywistego Raspberry można realizować zaawansowane projekty automatyki, systemy rejestracji danych czy aplikacje IoT - wszystko to bez konieczności stałego połączenia z internetem. To inwestycja, która znacząco rozszerza możliwości Twojego Raspberry Pi w zakresie precyzyjnego zarządzania czasem.
