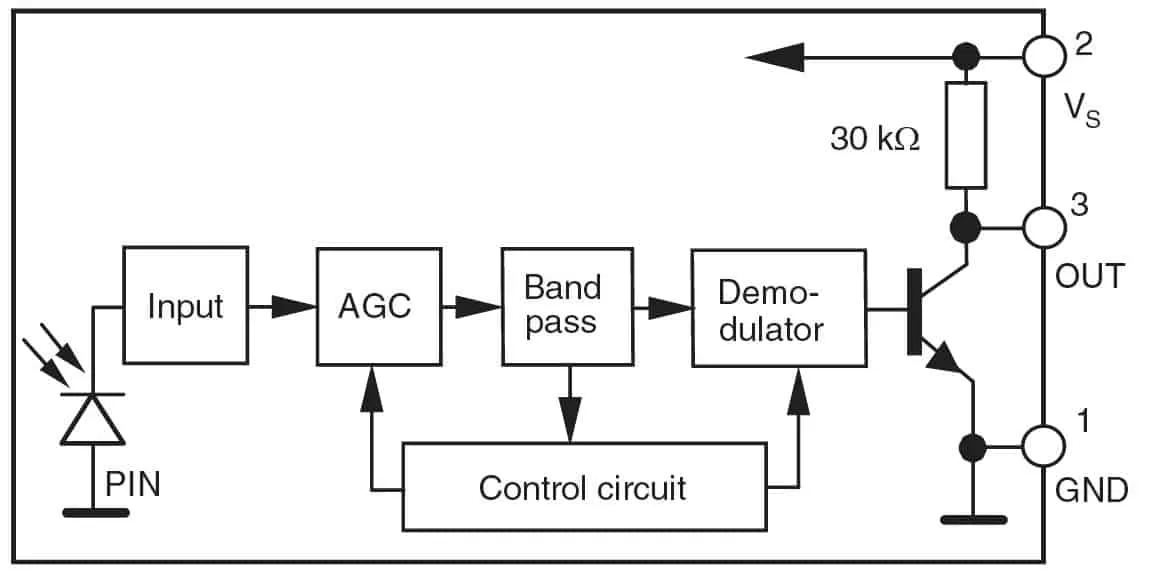

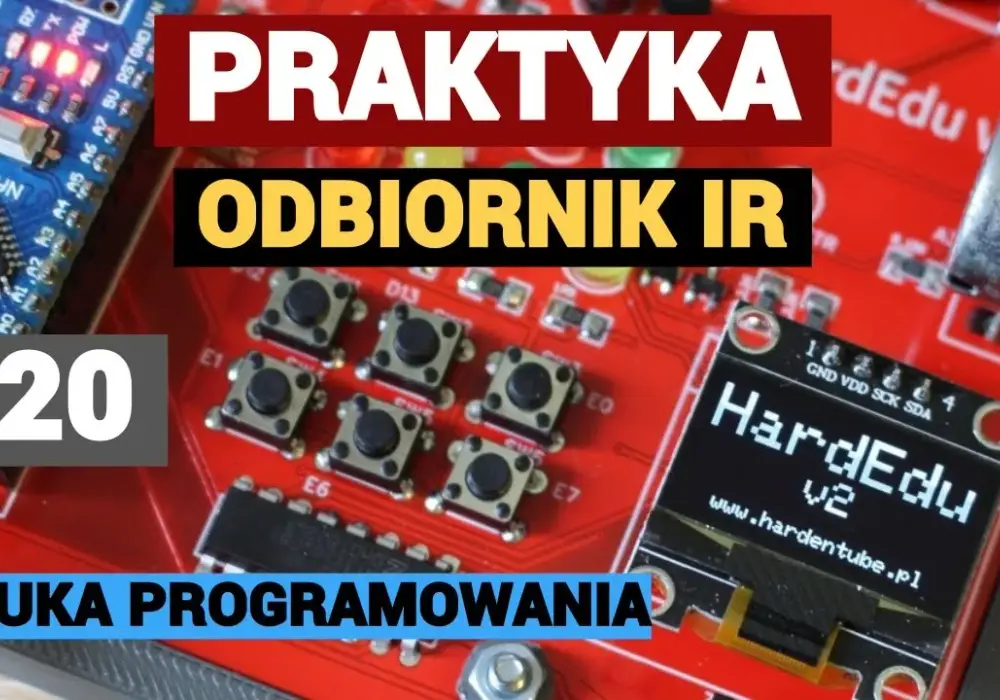

Jak Podłączyć Odbiornik Podczerwieni IR do Arduino? Kompletny Poradnik Krok po Kroku

Odbiornik podczerwieni (IR) to popularny moduł wykorzystywany w projektach Arduino do odbierania sygnałów z pilotów zdalnego sterowania. Dzięki niemu można tworzyć różnorodne aplikacje, takie jak systemy zdalnego sterowania, automatyka domowa czy detekcja obecności. Podstawowe moduły to TSOP38238 i TSOP312, które są kompatybilne z Arduino i umożliwiają odbieranie sygnałów IR. Odbiornik IR jest podłączany do płyty Arduino za pomocą trzech przewodów - zasilania, masy i sygnału wyjściowego.

Kluczowe informacje

• Odbiorniki IR są powszechnie stosowane w projektach związanych z zdalnym sterowaniem, takich jak kontrola LED, serwomechanizmów czy innych urządzeń elektronicznych.
• Do podłączenia odbiornika IR do Arduino potrzebne są: płytka Arduino, moduł odbiornika IR, pilot zdalnego sterowania, płytka stykowa i przewody połączeniowe.
• W celu programowania odbiornika IR należy zainstalować bibliotekę IRremote w środowisku Arduino IDE.
• Przykładowy kod Arduino umożliwia odbieranie sygnałów IR i wyświetlanie ich w monitorze szeregowym, co pozwala na dalsze eksperymentowanie i rozbudowę projektu.

Najważniejsze wnioski

• Odbiornik IR to wszechstronny komponent, który otwiera wiele możliwości w projektach opartych na Arduino.
• Dzięki niemu można tworzyć systemy zdalnego sterowania, automatykę domową i wiele innych aplikacji interaktywnych.
• Podłączenie i programowanie odbiornika IR jest stosunkowo proste i wymaga tylko kilku podstawowych elementów.

Moduły Odbiorników Podczerwieni IR Kompatybilne z Arduino

Arduino to powszechnie używana platforma elektroniczna, która znajduje zastosowanie w wielu projektach interaktywnych. Jednym z popularnych komponentów wykorzystywanych w projektach Arduino jest odbiornik podczerwieni (IR). Dzięki niemu można tworzyć systemy zdalnego sterowania, automatykę domową, a nawet systemy detekcji obecności.

Najczęściej stosowane moduły odbiorników IR kompatybilne z Arduino to TSOP38238 oraz TSOP312. Oba te moduły umożliwiają odbieranie sygnałów z pilotów zdalnego sterowania i współpracują płynnie z płytkami Arduino.

Podłączenie Odbiornika IR do Arduino

Aby podłączyć odbiornik podczerwieni do Arduino, potrzebujesz następujących elementów:

• Płytka Arduino (np. Arduino Uno)
• Moduł odbiornika IR (np. TSOP38238, TSOP312)
• Pilot zdalnego sterowania
• Płytka stykowa i przewody połączeniowe
• Kabel USB do podłączenia Arduino do komputera

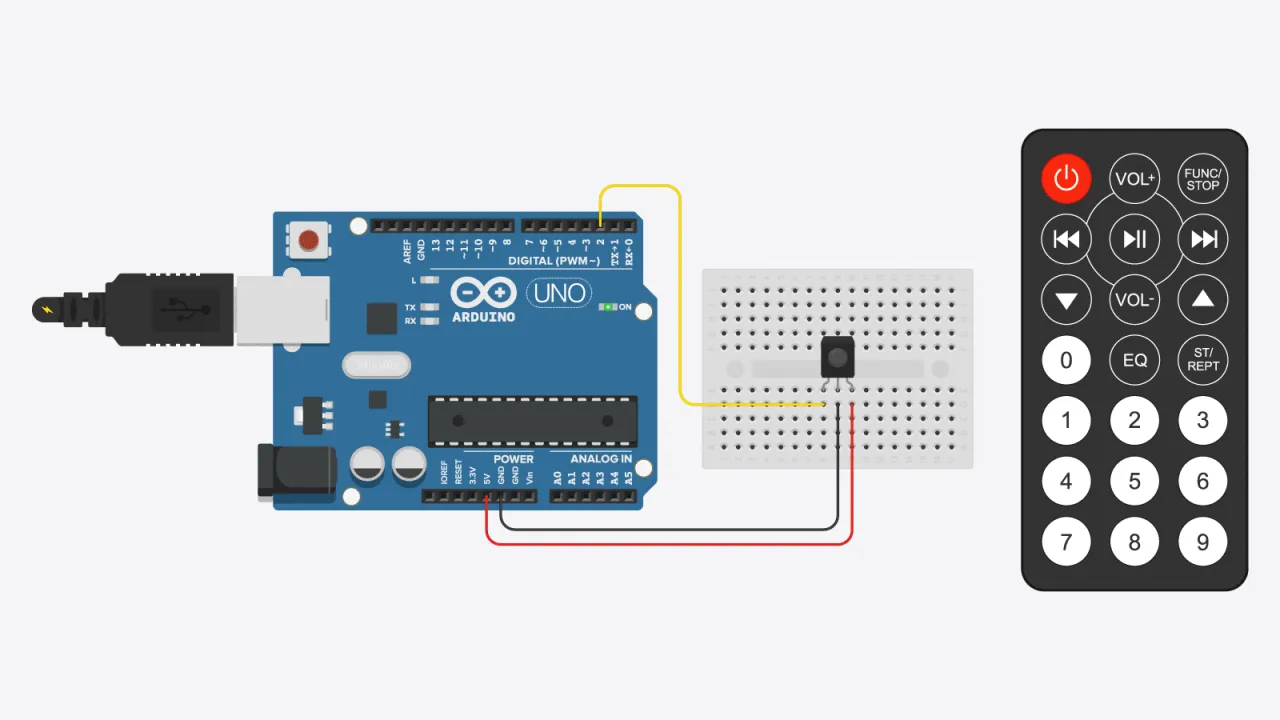

Podłączenie odbiornika IR do Arduino jest proste:

1. Podłącz pin GND odbiornika do pinu GND na Arduino.
2. Podłącz pin VCC odbiornika do pinu 5V na Arduino.
3. Podłącz pin OUT odbiornika do jednego z cyfrowych pinów na Arduino (np. D2).

Czytaj więcej: Jak wybrać idealny konglomerat do Twojego domu: Praktyczny poradnik

Konfiguracja Biblioteki IRremote w Arduino IDE

Aby móc programować odbiornik IR w Arduino, musisz zainstalować bibliotekę IRremote:

1. Otwórz środowisko Arduino IDE.
2. Przejdź do "Sketch" > "Include Library" > "Manage Libraries…".
3. Wyszukaj "IRremote" i zainstaluj bibliotekę autorstwa shirriff.

Przykładowy Kod Demonstracyjny

Poniżej znajduje się prosty przykład kodu, który umożliwia odbieranie sygnałów IR z pilota i wyświetlanie ich w monitorze szeregowym:

```cpp #include const int irReceiverPin = 2; // Pin cyfrowy podłączony do odbiornika IR IRrecv irReceiver(irReceiverPin); decode_results results; void setup() { Serial.begin(9600); // Inicjalizacja komunikacji szeregowej irReceiver.enableIRIn(); // Włączenie odbiornika IR } void loop() { if (irReceiver.decode(&results)) { Serial.print("Odebrany kod IR: 0x"); Serial.println(results.value, HEX); // Wyświetlenie odebranego kodu w formacie szesnastkowym irReceiver.resume(); // Przygotowanie do odebrania następnego sygnału } } ```

Dalsze Eksperymenty i Zastosowania

Moduł odbiornika IR daje wiele możliwości w projektach opartych na Arduino. Po załadowaniu powyższego kodu na płytkę, możesz otworzyć monitor szeregowy w IDE i testować działanie pilota. Sygnały IR będą wyświetlane w formacie szesnastkowym.

Możesz rozwinąć ten projekt, tworząc aplikacje, które będą reagowały na określone kody IR, np. kontrolując diody LED, serwomechanizmy lub inne urządzenia elektroniczne. Otwiera to szerokie pole do dalszych eksperymentów i rozwoju interaktywnych projektów z wykorzystaniem Arduino i odbiorników podczerwieni.

Kluczowe informacje:

• Arduino to popularna platforma elektroniczna, która może być rozszerzana o moduły takie jak odbiorniki podczerwieni (IR).
• Najczęściej stosowane moduły IR kompatybilne z Arduino to TSOP38238 i TSOP312.
• Podłączenie odbiornika IR do Arduino wymaga 3 przewodów: zasilania, masy i sygnału wyjściowego.
• W celu programowania odbiornika IR w Arduino IDE należy zainstalować bibliotekę IRremote.
• Przykładowy kod Arduino demonstruje, jak odbierać i wyświetlać kody IR z pilota.
• Odbiorniki IR otwierają szerokie możliwości tworzenia interaktywnych projektów Arduino, takich jak systemy zdalnego sterowania czy automatyka domowa.

Jak Podłączyć Odbiornik Podczerwieni IR do Arduino i Programować go w IDE? Kompletny Przewodnik

Odbiornik podczerwieni (IR) to niezwykle przydatny moduł, który można zintegrować z płytkami Arduino, otwierając drzwi do wielu fascynujących projektów interaktywnych. Od zdalnego sterowania urządzeniami elektronicznymi, przez automatykę domową, aż po systemy detekcji obecności - możliwości zastosowań Arduino z odbiornikiem IR są naprawdę szerokie.

W niniejszym artykule kompleksowo omówiliśmy, jak podłączyć odbiornik IR do Arduino, jakie moduły są najczęściej używane oraz jak skonfigurować oprogramowanie w środowisku Arduino IDE, aby móc programować i odbierać sygnały z pilota.

Przygotowaliśmy również przykładowy kod demonstracyjny, który pokazuje, jak odczytywać i wyświetlać kody podczerwieni w monitorze szeregowym. To doskonały punkt wyjścia do dalszych eksperymentów i rozwijania własnych, interaktywnych projektów z wykorzystaniem Arduino i odbiorników IR.

Podsumowując, odbiorniki podczerwieni to kluczowy element, który warto mieć w swojej elektronicznej "skrzynce narzędziowej" podczas pracy z Arduino. Dzięki nim możesz stworzyć wiele innowacyjnych rozwiązań, rozszerzając funkcjonalność swojej płytki i czerpiąc pełnię satysfakcji z programowania i majsterkowania.
