Niewłaściwy dobór średnicy wiertła pod gwint metryczny M10 to jeden z najczęstszych błędów, który może prowadzić do złamanych narzędzi, uszkodzonych elementów i straconego czasu. Znam to z własnego doświadczenia wiele lat temu, gdy dopiero uczyłem się mechaniki precyzyjnej, sam wpadałem w tę pułapkę. Ten artykuł dostarczy Ci precyzyjnych, technicznych informacji, które pozwolą Ci zawsze wiercić otwory pod gwint M10 z idealną dokładnością, niezależnie od materiału czy rodzaju gwintu.
Jaka średnica wiertła pod gwint M10? Precyzyjna odpowiedź dla każdego materiału
- Dla standardowego gwintu M10x1.5 mm, użyj wiertła o średnicy 8,5 mm.
- Średnicę wiertła obliczysz prostym wzorem: średnica nominalna gwintu minus skok gwintu.
- Gwinty drobnozwojne M10 (np. M10x1.25, M10x1.0, M10x0.75) wymagają odpowiednio większych wierteł (8.8 mm, 9.0 mm, 9.2 mm).
- Materiał ma znaczenie: dla stali twardych lub aluminium dopuszczalne są minimalne korekty średnicy wiertła.
- Pamiętaj o chłodzeniu, smarowaniu i prawidłowej technice, aby uniknąć problemów z gwintowaniem.
Dlaczego średnica wiertła pod gwint M10 jest tak ważna?
Precyzyjny dobór średnicy wiertła pod gwint M10 jest absolutnie kluczowy dla uzyskania prawidłowego, mocnego i trwałego gwintu. To podstawa, od której zależy sukces całego procesu. Zbyt mały lub zbyt duży otwór to prosta droga do problemów, które mogą kosztować Cię nie tylko czas, ale i pieniądze.
Skutki zbyt małego otworu: złamany gwintownik i stracony czas
Gdy średnica otworu jest za mała, gwintownik napotyka na znacznie większy opór podczas pracy. Musi "wycinać" więcej materiału, niż przewiduje jego konstrukcja. Prowadzi to do ogromnego obciążenia narzędzia, co w najgorszym wypadku kończy się jego złamanie w otworze. Wyjęcie takiego złamanego gwintownika to często koszmar, który wymaga specjalistycznych narzędzi i mnóstwa cierpliwości. Poza tym, tracisz cenny czas i materiał, który trzeba będzie ewentualnie naprawić lub wymienić.
Konsekwencje zbyt dużego otworu: słaby i nietrwały gwint
Z drugiej strony, zbyt duży otwór oznacza, że gwintownik wytnie gwint o mniejszej głębokości i mniejszym zazębieniu z materiałem. Taki gwint będzie słaby i nietrwały. Wkręcona w niego śruba będzie miała mniejszą powierzchnię styku, co znacząco obniży wytrzymałość połączenia. W praktyce oznacza to, że połączenie będzie podatne na zerwanie pod obciążeniem, co może mieć katastrofalne skutki, zwłaszcza w krytycznych zastosowaniach.
Zrozumienie podstaw: jak skok gwintu wpływa na średnicę wiercenia?
Podstawowa zasada jest prosta: średnica otworu pod gwint jest ściśle powiązana ze średnicą nominalną gwintu i jego skokiem. Im większy skok gwintu (czyli odległość między wierzchołkami kolejnych zwojów), tym więcej materiału musi usunąć gwintownik, aby utworzyć gwint. Dlatego właśnie, aby umożliwić gwintownikowi swobodną pracę i zapewnić odpowiednią głębokość gwintu, musimy przewiercić otwór o średnicy równej średnicy nominalnej pomniejszonej o skok gwintu.
Gwint M10: Jaką średnicę wiertła wybrać?
Teraz przejdźmy do konkretów. Poniżej znajdziesz dokładne informacje dotyczące doboru średnicy wiertła pod najpopularniejsze rodzaje gwintu M10.
Standardowy gwint M10 (skok 1.5 mm): Złota zasada 8,5 mm
Dla najczęściej spotykanego, standardowego gwintu metrycznego M10, który ma skok 1.5 mm (oznaczany jako M10x1.5), prawidłowa i zalecana średnica wiertła to 8.5 mm. Jest to wartość bazowa, którą powinieneś zapamiętać jako pierwszą.
Prosty wzór, który musisz znać: Obliczanie średnicy wiertła w 5 sekund
Aby samodzielnie obliczyć średnicę wiertła dla dowolnego gwintu metrycznego, wystarczy zapamiętać jeden prosty wzór: Średnica wiertła = Średnica nominalna gwintu - Skok gwintu. Dla przykładu, dla gwintu M10x1.5, obliczenie wygląda tak: 10 mm (średnica nominalna) - 1.5 mm (skok) = 8.5 mm (średnica wiertła). Ten wzór działa dla każdego gwintu metrycznego.
A co jeśli gwint jest drobnozwojny? Tabela wierteł dla M10x1.25, M10x1.0 i M10x0.75
Gwint M10 występuje również w wersjach drobnozwojnych, które mają mniejszy skok. Wymagają one odpowiednio większych wierteł, aby uzyskać prawidłową głębokość gwintu. Oto zestawienie:
| Typ gwintu | Średnica wiertła (mm) |
|---|---|
| M10x1.25 | 8.8 |
| M10x1.0 | 9.0 |
| M10x0.75 | 9.2 |
Pamiętaj, że te wartości są ustandaryzowane i znajdziesz je w profesjonalnych tabelach gwintów.
Materiał ma znaczenie: Dobór wiertła do rodzaju metalu
Choć podstawowe zasady doboru wiertła są uniwersalne, rodzaj obrabianego materiału może mieć pewien wpływ na optymalny wybór średnicy. W większości przypadków trzymamy się wartości obliczonych ze wzoru, ale warto znać pewne niuanse.
Wiercenie w stali (konstrukcyjnej, nierdzewnej, kwasoodpornej): Kiedy trzymać się 8,5 mm, a kiedy warto użyć 8,6 mm?
Dla standardowej stali konstrukcyjnej, wiertło 8.5 mm jest jak najbardziej odpowiednie. W przypadku pracy z bardzo twardymi gatunkami stali lub stalą nierdzewną i kwasoodporną, niektórzy doświadczeni mechanicy zalecają minimalne powiększenie otworu do 8.6 mm, a nawet 8.7 mm. Ma to na celu zmniejszenie oporu podczas gwintowania i tym samym zredukowanie ryzyka złamania gwintownika, który w twardych materiałach jest bardziej narażony.
Otwór pod gwint w aluminium i metalach kolorowych: Czy większe wiertło to lepszy pomysł?
Aluminium, miedź, mosiądz czy brąz to materiały znacznie bardziej plastyczne niż stal. Tutaj również możemy zacząć od wiertła 8.5 mm. Jednak ze względu na ich miękkość i tendencję do "ciągnięcia" materiału, czasami stosuje się minimalnie większy otwór, na przykład 8.7 mm. Ułatwia to proces gwintowania, zapobiega "zapychaniu się" gwintownika i zapewnia czystszy gwint.
Specyfika wiercenia w żeliwie: Na co zwrócić szczególną uwagę?
Żeliwo jest materiałem specyficznym jest twarde, ale jednocześnie kruche. Standardowe wiertło 8.5 mm jest jak najbardziej poprawne. Kluczowe przy obróbce żeliwa jest jednak używanie bardzo ostrych wierteł i stosowanie umiarkowanych prędkości obrotowych. Zbyt duża siła lub prędkość może doprowadzić do pęknięcia materiału.Praktyczny poradnik: Od wiercenia do idealnego gwintu M10
Samo dobranie wiertła to dopiero połowa sukcesu. Prawidłowe wykonanie otworu i późniejsze gwintowanie to proces, który wymaga uwagi i stosowania odpowiednich technik. Oto kilka kluczowych kroków.

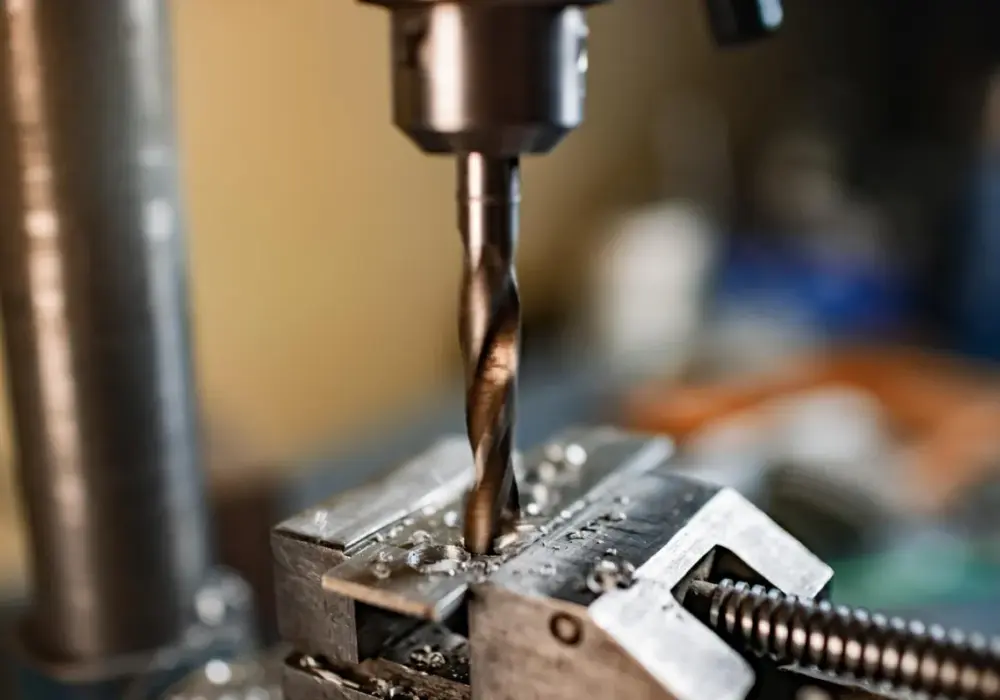

Przygotowanie miejsca pracy: Punktowanie i pewne mocowanie elementu
- Punktowanie: Przed rozpoczęciem wiercenia, zaznacz dokładnie środek otworu za pomocą punktaka. Zapobiegnie to "uciekaniu" wiertła, zwłaszcza na gładkich powierzchniach.
- Mocowanie: Element, w którym wykonujesz otwór, musi być stabilnie zamocowany. Użyj imadła, ścisków lub innych odpowiednich narzędzi. Luźny element to gwarancja niedokładnego otworu i potencjalnego niebezpieczeństwa.
Jakie obroty ustawić? Dobór prędkości wiercenia w zależności od materiału
Prędkość obrotowa wiertarki ma ogromne znaczenie. Zbyt wysoka prędkość powoduje przegrzewanie wiertła i materiału, a także szybsze jego zużycie. Zbyt niska utrudnia pracę i może prowadzić do "szarpania". Ogólna zasada jest taka: im twardszy materiał i im większa średnica wiertła, tym niższe obroty powinniśmy ustawić. Dla stali zazwyczaj stosuje się niższe obroty niż dla aluminium czy mosiądzu.Chłodzenie i smarowanie: Sekret, który chroni wiertło i gwintownik
To jeden z tych elementów, o których często się zapomina, a który jest absolutnie kluczowy. Chłodzenie i smarowanie podczas wiercenia i gwintowania znacząco obniża temperaturę, zmniejsza tarcie, ułatwia usuwanie wiórów i przedłuża żywotność narzędzi. Do wiercenia i gwintowania metali najlepiej używać dedykowanych olejów maszynowych lub specjalnych past do gwintowania. Są one znacznie skuteczniejsze niż zwykła woda.Gwintowanie ręczne vs. maszynowe: Technika i najczęstsze błędy
Przy gwintowaniu ręcznym kluczowe jest utrzymanie idealnej prostopadłości gwintownika do powierzchni. Używaj odpowiedniego pokrętła i wykonuj ruchy obrotowe z wyczuciem, cofając narzędzie co pewien czas, aby łamać wióry. W przypadku gwintowania maszynowego, ważne jest precyzyjne ustawienie maszyny i odpowiednie prędkości. Najczęstsze błędy to brak prostopadłości, zbyt duża siła docisku, brak cofania gwintownika w celu łamania wiórów oraz używanie niewłaściwego lub braku smarowania.
Najczęstsze problemy i rozwiązania: Gdy coś pójdzie nie tak
Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Oto odpowiedzi na kilka najczęściej pojawiających się problemów.
Nie mam wiertła 8,5 mm! Czy mogę bezpiecznie użyć 8 mm lub 9 mm?
Absolutnie odradzam używanie wiertła 8 mm pod gwint M10x1.5. Otwór będzie za mały, co niemal na pewno skończy się złamanym gwintownikiem. Użycie wiertła 9 mm również nie jest dobrym pomysłem otwór będzie za duży, a uzyskany gwint będzie słaby i nietrwały. Jeśli nie masz wiertła 8.5 mm, najlepiej poszukaj wiertła o średnicy 8.6 mm lub 8.7 mm, które są dopuszczalnymi zamiennikami, zwłaszcza przy pracy z twardszymi materiałami. Jeśli masz tylko 8 mm lub 9 mm, lepiej wstrzymać się z gwintowaniem do czasu zdobycia odpowiedniego narzędzia.
Dlaczego mój gwintownik pękł? Analiza 3 głównych przyczyn
Pękanie gwintowników to frustrujący problem, ale zazwyczaj ma swoje konkretne przyczyny:
- Niewłaściwy dobór wiertła: Zbyt mały otwór to najczęstsza przyczyna nadmiernego obciążenia i złamania.
- Brak smarowania/chłodzenia: Przegrzewanie i tarcie powodują szybsze zużycie i zwiększają ryzyko pęknięcia.
- Brak prostopadłości lub zbyt duża siła: Niewłaściwe prowadzenie gwintownika lub zbyt szybkie wkręcanie powoduje nierównomierne obciążenie i może doprowadzić do złamania.
Jak uratować zerwany gwint? Skuteczne metody naprawcze
Jeśli gwint został zerwany lub jest uszkodzony, istnieją metody naprawy. Najpopularniejsze to użycie zestawów naprawczych, takich jak sprężyny gwintowane (np. Helicoil), które pozwalają na odtworzenie gwintu o oryginalnym rozmiarze w przewierconym otworze. W niektórych przypadkach, jeśli materiał na to pozwala, można przewiercić otwór na większy rozmiar i nagwintować go na większy gwint (np. M12).
Podsumowanie: Ściąga z najważniejszymi wartościami
Aby ułatwić Ci szybkie odnalezienie potrzebnych informacji, przygotowałem tabelę podsumowującą kluczowe średnice wierteł dla gwintu M10 w zależności od materiału i skoku gwintu.
Tabela: Wiertła dla gwintu M10 w zależności od skoku i materiału
| Typ gwintu | Skok gwintu (mm) | Średnica wiertła (mm) - Stal | Średnica wiertła (mm) - Aluminium/Metale kolorowe | Średnica wiertła (mm) - Żeliwo |
|---|---|---|---|---|
| M10 | 1.5 (standard) | 8.5 | 8.5 - 8.7 | 8.5 |
| M10 | 1.25 (drobnozwojny) | 8.8 | 8.8 - 9.0 | 8.8 |
| M10 | 1.0 (drobnozwojny) | 9.0 | 9.0 - 9.2 | 9.0 |
| M10 | 0.75 (drobnozwojny) | 9.2 | 9.2 - 9.4 | 9.2 |
Kluczowe wnioski: Zapamiętaj te 3 zasady, aby zawsze gwintować idealnie
- Zawsze dobieraj prawidłowe wiertło: Średnica otworu to podstawa. Używaj wzoru lub tabel, aby mieć pewność.
- Stosuj smarowanie i chłodzenie: To klucz do długiej żywotności narzędzi i jakości gwintu.
- Zachowaj prostopadłość i pracuj z wyczuciem: Szczególnie przy gwintowaniu ręcznym, dokładność prowadzenia narzędzia jest nieoceniona.
Przeczytaj również: Jak złożyć Makita HR2470: uniknij problemów z montażem urządzenia
Twoja droga do idealnego gwintu M10: Podsumowanie kluczowych wniosków
Dotarliśmy do końca naszej podróży przez świat precyzyjnego wiercenia pod gwint M10. Mam nadzieję, że teraz doskonale rozumiesz, jak kluczowy jest odpowiedni dobór średnicy wiertła i że posiadasz wiedzę, która pozwoli Ci uniknąć kosztownych błędów. Pamiętaj, że właściwy otwór to fundament trwałego i bezpiecznego połączenia.
Zapamiętaj te kluczowe punkty:
- Standardowy gwint M10x1.5 wymaga wiertła 8.5 mm.
- Zawsze stosuj wzór: Średnica wiertła = Średnica nominalna gwintu - Skok gwintu.
- Dla gwintów drobnozwojnych M10, użyj odpowiednio większych wierteł (8.8 mm, 9.0 mm, 9.2 mm).
- Nie zapominaj o smarowaniu, chłodzeniu i stabilnym mocowaniu elementu.
Z mojego doświadczenia wynika, że największą różnicę robi właśnie dbałość o detale. Wiele razy widziałem, jak złamanie prostego gwintownika potrafiło zatrzymać całą pracę. Dlatego tak ważne jest, aby zawsze poświęcić chwilę na sprawdzenie średnicy wiertła i przygotowanie miejsca pracy. To niewielki wysiłek, który procentuje niezawodnością wykonanych połączeń.
A jakie są Twoje doświadczenia z gwintowaniem M10? Czy zdarzyło Ci się popełnić błąd przy doborze wiertła, a jeśli tak, to jak sobie z nim poradziłeś? Podziel się swoimi historiami i wskazówkami w komentarzach poniżej!
