Wyświetlacze LCD to powszechnie stosowane komponenty w projektach wykorzystujących Arduina, szczególnie popularna jest wersja 16x2, która pozwala na wyświetlanie 32 znaków (16 kolumn i 2 wiersze). Wyświetlacze LCD składają się z panelu LCD, sterownika HD44780 oraz 16-pinowego złącza umożliwiającego podłączenie zasilania, sterowania oraz danych. Zasada działania opiera się na wysyłaniu sygnałów cyfrowych do sterownika HD44780, który interpretuje te sygnały i kontroluje wyświetlanie segmentów LCD. Można je obsługiwać w trybie 4-bitowym lub 8-bitowym, przy czym tryb 4-bitowy jest bardziej oszczędny pod względem liczby wykorzystywanych pinów. Wyświetlacze LCD znajdują szerokie zastosowanie w różnych projektach elektronicznych, takich jak wyświetlanie informacji o stanie urządzenia, interfejsy użytkownika czy projekty edukacyjne związane z elektroniką.
Kluczowe informacje:- Wyświetlacze LCD są popularne w projektach Arduina, szczególnie wersja 16x2
- Składają się z panelu LCD, sterownika HD44780 oraz 16-pinowego złącza
- Działają na zasadzie wysyłania sygnałów cyfrowych do sterownika
- Mogą pracować w trybie 4-bitowym lub 8-bitowym
- Mają szerokie zastosowanie w projektach elektronicznych
- Wyświetlacze LCD to podstawowy komponent w projektach Arduina
- Umożliwiają wyświetlanie informacji i tworzenie interfejsów użytkownika
- Są stosunkowo proste w użyciu i konfiguracji
- Oferują elastyczność i wszechstronność w projektach elektronicznych
Jak Podłączyć i Obsługiwać Wyświetlacz LCD z Arduino - Kompletny Przewodnik
Jeśli jesteś hobbystą lub profesjonalistą w dziedzinie elektroniki i programowania, to wyświetlacze LCD to temat, który musisz poznać. Te wszechstronne komponenty są powszechnie wykorzystywane w projektach z użyciem platformy Arduino, szczególnie popularna wersja 16x2, która pozwala na wyświetlanie 32 znaków (16 kolumn i 2 wiersze). W niniejszym artykule skupimy się na podstawach podłączania i obsługi lcdowych wyświetlaczy Arduino, abyś mógł efektywnie wykorzystywać je w swoich projektach.
Budowa Wyświetlacza LCD 16x2
Wyświetlacze LCD składają się z trzech głównych elementów:
- Panel LCD - umożliwia wyświetlanie znaków i symboli
- Sterownik HD44780 - odpowiada za komunikację i sterowanie wyświetlaczem
- 16-pinowe złącze - umożliwia podłączenie zasilania, sterowania oraz danych
Każdy z 16 pinów wyświetlacza LCD pełni określoną funkcję:
| Pin | Nazwa | Opis |
|---|---|---|
| 1 | VSS | Masa (GND) |
| 2 | VDD/VCC | Zasilanie (+5V) |
| 3 | V0 | Kontrast (podłączony do suwaka potencjometru) |
| 4 | RS | Rejestr (0: instrukcje, 1: dane) |
| 5 | RW | Odczyt/Zapis (zazwyczaj do GND) |
| 6 | E | Enable (włączanie sygnału) |
| 7-14 | D0-D7 | Piny danych, używane w trybie 4-bitowym lub 8-bitowym |
| 15 | A | Anoda podświetlenia (podłączona do +5V przez rezystor) |
| 16 | K | Katoda podświetlenia (GND) |
Czytaj więcej: Jaka dysza do spawania plastiku będzie najlepsza? Poradnik wyboru

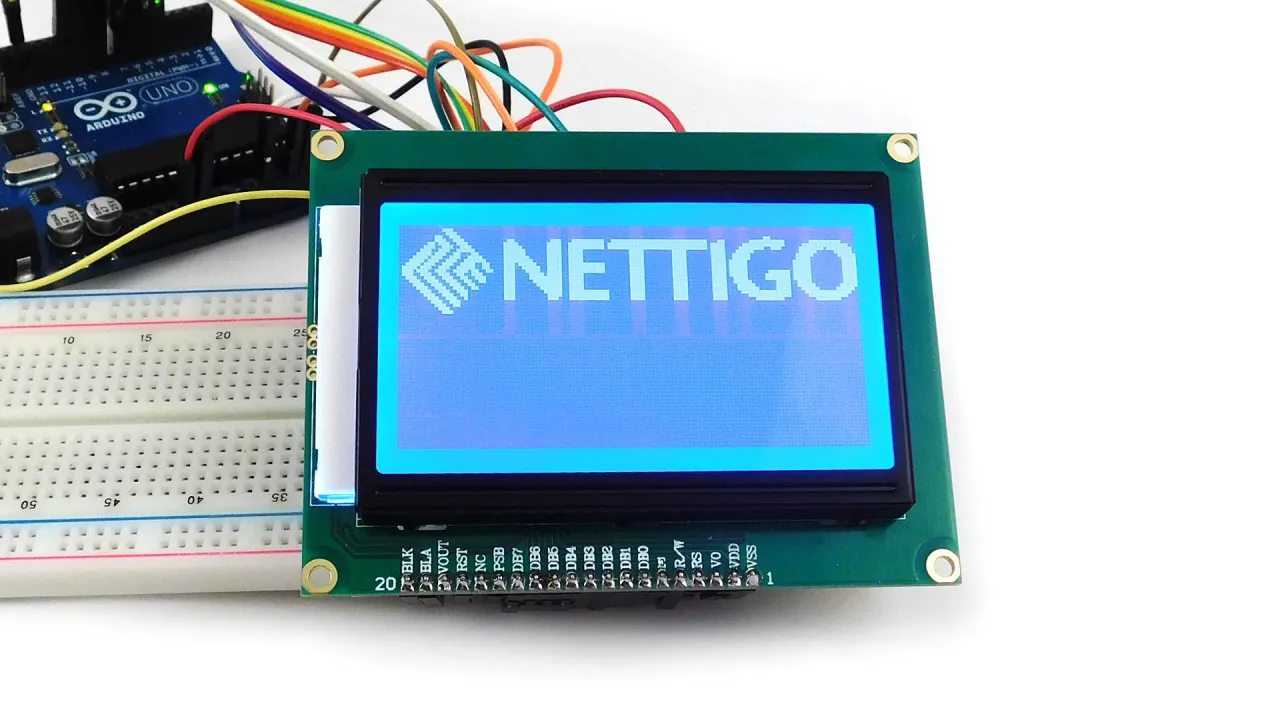

Podłączenie Wyświetlacza LCD do Arduino
Aby podłączyć wyświetlacz LCD do Arduino, potrzebne będą następujące komponenty:
- Arduino UNO
- Wyświetlacz LCD 16x2
- Potencjometr (np. 10 kΩ)
- Rezystor (220 Ω) do podświetlenia
- Przewody połączeniowe
- Płytka stykowa

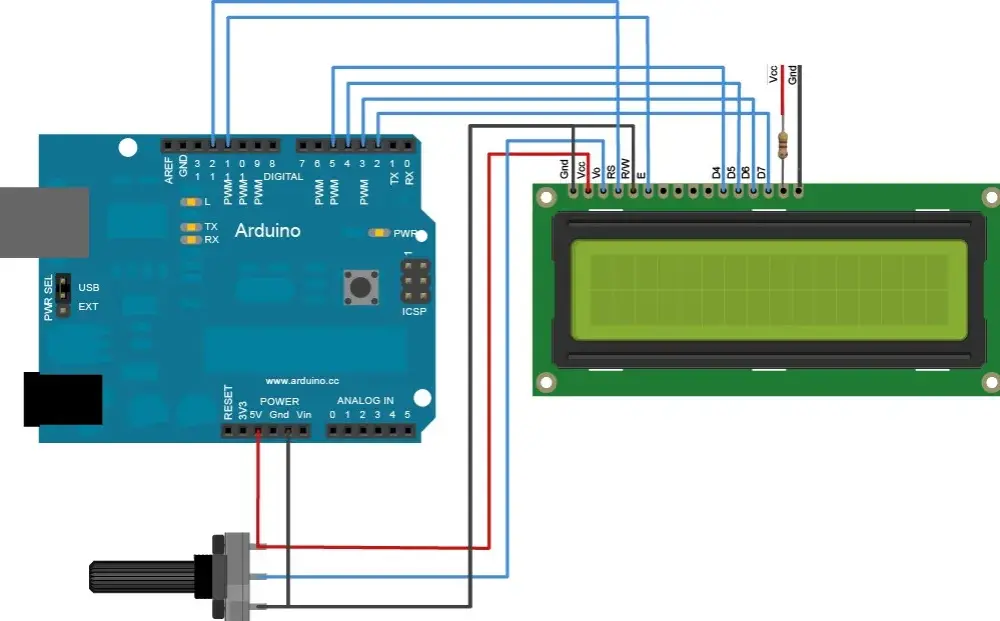

Schemat połączenia w popularnym trybie 4-bitowym wygląda następująco:
- VCC do +5V
- GND do GND
- Potencjometr: środkowy pin do V0, boczne do VCC i GND
- RS do pinu cyfrowego Arduino (np. pin 12)
- RW do GND
- E do pinu cyfrowego Arduino (np. pin 11)
- D4-D7 do odpowiednich pinów cyfrowych Arduino
Programowanie Wyświetlacza LCD
Do programowania wyświetlacza LCD z Arduino można skorzystać z popularnej biblioteki LiquidCrystal, która oferuje funkcje umożliwiające łatwe sterowanie wyświetlaczem. Poniżej przedstawiamy prosty przykład kodu:
```cpp #includeBiblioteka LiquidCrystal udostępnia wiele innych funkcji, takich jak:
- Ustawianie położenia kursora
- Czyszczenie ekranu
- Przewijanie tekstu
- Definiowanie własnych znaków
Zastosowania Wyświetlaczy LCD w Projektach Arduino
Wyświetlacze LCD znajdują szerokie zastosowanie w różnych projektach elektronicznych wykorzystujących Arduino, między innymi:
- Wyświetlanie informacji o stanie pracy urządzenia
- Tworzenie interfejsów użytkownika dla różnych aplikacji
- Projekty edukacyjne związane z elektroniką i programowaniem
- Pamiętaj o odpowiednim ustawieniu kontrastu wyświetlacza za pomocą potencjometru
- Dostosuj jasność podświetlenia ekranu, zmieniając wartość rezystora
- Eksperymentuj z różnymi funkcjami biblioteki LiquidCrystal, aby rozbudowywać interfejs
- Staraj się pisać czytelny i komentowany kod, by ułatwić późniejszą modyfikację projektu
Kompleksowe Podłączenie i Obsługa Wyświetlaczy LCD z Arduino - Klucz do Udanych Projektów Elektronicznych
Wyświetlacze LCD to nieoceniony komponent w projektach z użyciem platformy Arduino. Artykuł kompleksowo omawia podstawy podłączania i programowania tych urządzeń, aby ułatwić ich wykorzystanie w Twoich elektronicznych projektach.
Kluczowe elementy, takie jak panel LCD, sterownik HD44780 oraz 16-pinowe złącze zostały szczegółowo przedstawione, wraz z opisem funkcji poszczególnych pinów. Dzięki temu zyskasz pełne zrozumienie budowy i działania wyświetlacza LCD.
Artykuł zawiera również szczegółowy opis procesu podłączania wyświetlacza LCD do Arduino, w tym listę niezbędnych komponentów oraz schemat połączenia w popularnym trybie 4-bitowym. Ponadto, omówiono podstawy programowania wyświetlacza z wykorzystaniem biblioteki LiquidCrystal, prezentując przykładowy kod.
Na koniec, przedstawiono różnorodne zastosowania wyświetlaczy LCD w projektach Arduino, takie jak wyświetlanie informacji o stanie urządzenia, tworzenie interfejsów użytkownika czy projekty edukacyjne. Artykuł uzupełniają również praktyczne wskazówki, które pomogą Ci efektywnie wykorzystać te komponenty.
Kompleksowe omówienie wyświetlaczy LCD i ich integracji z Arduino to niezbędna wiedza dla każdego hobbysty i profesjonalisty w dziedzinie elektroniki. Ten przewodnik pomoże Ci w pełni wykorzystać możliwości tych urządzeń w Twoich projektach.
