Artykuł omawia mikrokontroler ATmega328P, który jest szeroko stosowany w projektach elektronicznych, szczególnie w platformach Arduino takich jak Arduino UNO. Mikrokontroler ten charakteryzuje się architekturą RISC, 28 pinami, 32 KB pamięci Flash, 2 KB pamięci SRAM oraz 1 KB pamięci EEPROM. Może pracować w zakresie napięcia od 3,3 V do 5,5 V. Artykuł przedstawia schemat blokowy ATmega328P, opisuje rozkład pinów oraz sposób programowania tego mikrokontrolera. Ponadto, omówiono zastosowania ATmega328P, które obejmują prototypy urządzeń elektronicznych, systemy automatyki domowej, robotykę oraz urządzenia pomiarowe.
Kluczowe informacje:- ATmega328P to 8-bitowy mikrokontroler produkowany przez firmę Microchip (dawniej Atmel)
- Mikrokontroler ten jest często stosowany w platformach Arduino, takich jak Arduino UNO
- Charakteryzuje się 28 pinami, 32 KB pamięci Flash, 2 KB pamięci SRAM oraz 1 KB pamięci EEPROM
- Może pracować w zakresie napięcia od 3,3 V do 5,5 V
- Artykuł przedstawia schemat blokowy, rozkład pinów oraz sposób programowania ATmega328P
- Mikrokontroler ten znajduje zastosowanie w wielu projektach DIY oraz komercyjnych, takich jak prototypy urządzeń elektronicznych, systemy automatyki domowej, robotyka oraz urządzenia pomiarowe
Potrzebne elementy do uruchomienia ATmega328P
ATmega328P to wszechstronny mikrokontroler, który do poprawnego działania wymaga kilku kluczowych komponentów. Wśród podstawowych elementów niezbędnych do zasilenia i zaprogramowania układu znajdują się m.in. rezonator kwarcowy, kondensatory oraz rezystory. Odpowiednie przygotowanie tych komponentów jest kluczowe dla prawidłowego uruchomienia ATmega328P.
- Mikrokontroler ATmega328P
- Rezonator kwarcowy 16 MHz
- 2 x Kondensator 22 pF
- Rezystor 10 kΩ
- Kondensator elektrolityczny 100 μF
- Kondensator ceramiczny 100 nF
- Dioda LED
- Rezystor 330 Ω

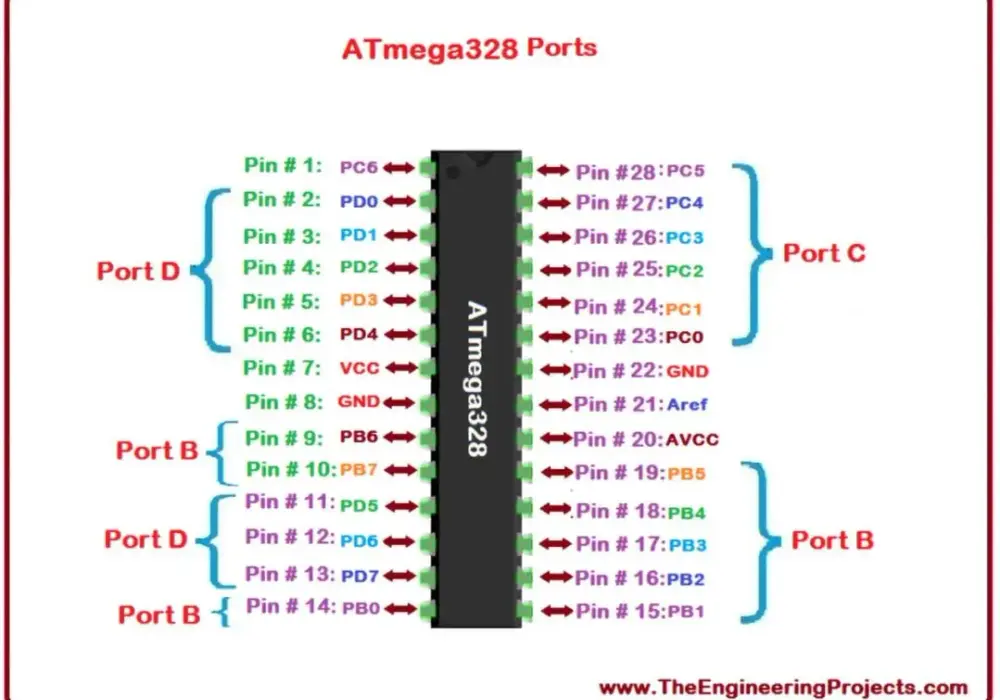

Schemat wyprowadzeń mikrokontrolera ATmega328P
Rozkład pinów ATmega328P jest kluczowy dla poprawnego podłączenia wszystkich niezbędnych komponentów. Układ ten posiada łącznie 28 wyprowadzeń, z których każde pełni określoną funkcję. Poniższa tabela przedstawia opis podstawowych pinów mikrokontrolera.
| Pin | Funkcja |
|---|---|
| 1 | RESET |
| 2 | RXD (UART) |
| 3 | TXD (UART) |
| 4 | VCC |
| 5 | GND |
| 6 | AVCC |
| 7 | AREF |
| 8 | ADC0 (PA0) |
Wśród najważniejszych wyprowadzeń ATmega328P znajdują się m.in. piny zasilania (VCC, GND), linie komunikacyjne UART (RXD, TXD) oraz interfejs ADC (ADC0-ADC7).
Podstawowa konfiguracja pinów
Aby poprawnie uruchomić ATmega328P, niezbędne jest prawidłowe podłączenie jego podstawowych wyprowadzeń. Piny zasilania VCC i GND należy podłączyć odpowiednio do źródła zasilania oraz masy. Pin RESET powinien być dołączony do rezystora 10 kΩ, a następnie do źródła zasilania. Wyprowadzenia liniowe UART (RXD, TXD) służą do transmisji danych i muszą być poprawnie okablowane w zależności od wymagań projektu.
Czytaj więcej: Dlaczego imadło do drewna to tajny bohater warsztatu stolarskiego?
Jak podłączyć zasilanie do ATmega328P?
ATmega328P może być zasilany napięciem w zakresie od 3,3 V do 5,5 V, przy czym standardowo pracuje pod napięciem 5 V. Dlatego też, najczęściej wykorzystywanym źródłem zasilania dla tego mikrokontrolera jest port USB lub stabilizowane napięcie 5 V. Podczas podłączania zasilania należy pamiętać o zabezpieczeniu układu poprzez zastosowanie odpowiednich kondensatorów.
Stabilizacja napięcia zasilania
Dla zapewnienia stabilności napięcia zasilającego ATmega328P wskazane jest zastosowanie kondensatorów ceramicznych o wartości 100 nF. Kondensatory te powinny być umieszczone jak najbliżej pinów VCC i GND mikrokontrolera. Dodatkowo, można zastosować większy kondensator elektrolityczny o pojemności 100 μF, który zredukuje tętnienia napięcia.
Prawidłowe podłączenie rezonatora kwarcowego
Taktowanie pracy ATmega328P zapewnia rezonator kwarcowy. Najczęściej stosowaną częstotliwością jest 16 MHz, ale możliwe jest również użycie innych wartości, np. 8 MHz lub 12 MHz. Rezonator należy podłączyć do pinów XTAL1 i XTAL2 mikrokontrolera, a także dołączyć do niego dwa kondensatory o wartości 22 pF, które stabilizują pracę oscylatora.
Sposób programowania mikrokontrolera
ATmega328P można zaprogramować na dwa podstawowe sposoby. Pierwszym z nich jest użycie platformy Arduino IDE, która dzięki wbudowanemu bootloaderowi ułatwia wgrywanie kodu do układu. Drugie podejście polega na bezpośrednim zaprogramowaniu mikrokontrolera za pomocą dedykowanego programatora, takiego jak Atmel-ICE.
Schemat podłączenia programatora
Aby zaprogramować ATmega328P przy użyciu zewnętrznego programatora, należy:
1. Podłączyć pin VCC programatora do VCC mikrokontrolera
2. Podłączyć pin GND programatora do GND mikrokontrolera
3. Podłączyć pin MISO programatora do pinu MISO mikrokontrolera
4. Podłączyć pin MOSI programatora do pinu MOSI mikrokontrolera
5. Podłączyć pin SCK programatora do pinu SCK mikrokontrolera
Testowanie poprawności połączeń
Przed uruchomieniem ATmega328P warto zweryfikować poprawność wykonanych połączeń. Można to zrobić m.in. za pomocą multimetru, sprawdzając napięcie na poszczególnych pinach oraz ciągłość obwodów. Pomocne mogą być także proste programy testujące, które pozwalają sprawdzić komunikację z mikrokontrolerem i działanie podstawowych peryferiów, takich jak porty wejścia/wyjścia, przetwornik ADC czy interfejsy UART.
W przypadku wystąpienia problemów podczas uruchamiania układu, warto sprawdzić najczęściej pojawiające się usterki, takie jak błędne podłączenie zasilania, uszkodzony rezonator lub kondensatory, a także nieprawidłową konfigurację pinów.
Najczęstsze problemy przy uruchamianiu
Jednym z najczęstszych problemów podczas uruchamiania ATmega328P jest brak stabilizacji napięcia zasilania. Może to prowadzić do nieprawidłowego działania układu lub jego całkowitego zatrzymania. Innym częstym błędem jest błędne podłączenie rezonatora kwarcowego, co uniemożliwia poprawne taktowanie mikrokontrolera.
Poniższa tabela przedstawia najczęstsze problemy oraz sposoby ich rozwiązywania:
| Problem | Rozwiązanie |
|---|---|
| Brak stabilizacji napięcia zasilania | Zastosuj kondensatory ceramiczne i elektrolityczne |
| Błędne podłączenie rezonatora kwarcowego | Sprawdź podłączenie rezonatora i kondensatorów |
| Nieprawidłowa konfiguracja pinów | Zweryfikuj poprawność połączeń podstawowych wyprowadzeń |
| Uszkodzony mikrokontroler ATmega328P | Wymień uszkodzony układ na nowy |
| Błąd w programie użytkownika | Sprawdź poprawność kodu i debuguj program |
| Problemy z programatorem | Sprawdź połączenia programatora i skonfiguruj narzędzie programujące |
Kompletny przewodnik po podłączeniu i programowaniu mikrokontrolera ATmega328P
Artykuł kompleksowo przedstawia kluczowe elementy niezbędne do uruchomienia i zaprogramowania mikrokontrolera ATmega328P. Omówiono schemat wyprowadzeń układu, prawidłową konfigurację podstawowych pinów, a także sposoby podłączenia zasilania oraz rezonatora kwarcowego. Czytelnik może zapoznać się również z metodami programowania ATmega328P, zarówno przy użyciu platformy Arduino, jak i dedykowanego programatora.
Artykuł zawiera praktyczne wskazówki dotyczące testowania poprawności połączeń oraz rozwiązywania najczęstszych problemów pojawiających się podczas uruchamiania układu. Dzięki szczegółowym informacjom i zalecanym komponentom, czytelnik otrzymuje kompletny przewodnik pozwalający na skuteczne podłączenie i zaprogramowanie mikrokontrolera ATmega328P.
Kluczowe informacje zawarte w artykule:
- Niezbędne elementy do uruchomienia ATmega328P
- Szczegółowy opis schematu wyprowadzeń mikrokontrolera
- Konfiguracja podstawowych pinów układu
- Prawidłowe podłączenie zasilania i rezonatora kwarcowego
- Dwa sposoby programowania ATmega328P: z użyciem Arduino IDE lub dedykowanego programatora
- Testowanie poprawności połączeń oraz rozwiązywanie problemów podczas uruchomienia
