Arduino GPS to popularna platforma do prototypowania, która umożliwia łatwe korzystanie z różnych czujników, w tym modułów GPS. Moduły te, takie jak NEO-6M, są powszechnie używane w projektach związanych z lokalizacją, umożliwiając uzyskiwanie danych dotyczących pozycji geograficznej. NEO-6M to jeden z najczęściej stosowanych modułów GPS w projektach Arduino. Oferuje on odbieranie sygnałów GPS, dane wyjściowe takie jak szerokość geograficzna, długość geograficzna, wysokość oraz czas UTC, a także interfejs komunikacyjny z wykorzystaniem komunikacji szeregowej (USART) do przesyłania danych do mikrokontrolera.
Kluczowe wnioski- Arduino to popularna platforma do prototypowania, umożliwiająca korzystanie z różnych czujników, w tym modułów GPS
- Moduły GPS, takie jak NEO-6M, są powszechnie używane w projektach związanych z lokalizacją
- NEO-6M to jeden z najczęściej stosowanych modułów GPS w projektach Arduino, oferuje odbieranie sygnałów GPS, dane wyjściowe oraz interfejs komunikacyjny
- Moduły GPS w połączeniu z Arduino mają wiele zastosowań, takich jak systemy nawigacyjne, monitorowanie lokalizacji pojazdów, projekty związane z dronami, aplikacje IoT wymagające lokalizacji
Jak podłączyć i użyć modułu GPS NEO-6M do projektów Arduino? Kompletny przewodnik krok po kroku
Arduino to popularna platforma do prototypowania, która umożliwia łatwe korzystanie z różnych czujników, w tym modułów GPS. Te moduły, takie jak NEO-6M, są powszechnie wykorzystywane w projektach związanych z lokalizacją, pozwalając na uzyskiwanie dokładnych danych na temat pozycji geograficznej.

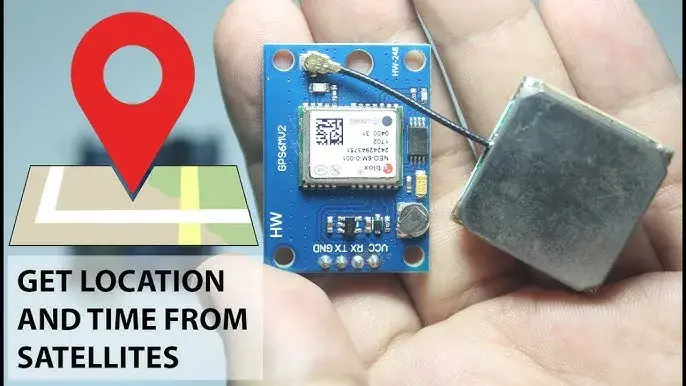

Moduł GPS NEO-6M - specyfikacja i funkcje
NEO-6M to jeden z najczęściej stosowanych modułów GPS w projektach Arduino. Oferuje on szereg zaawansowanych funkcji, w tym:
- Odbieranie sygnałów GPS - moduł komunikuje się z satelitami, aby określić pozycję na podstawie danych NMEA
- Dane wyjściowe - dostarcza informacje takie jak szerokość geograficzna, długość geograficzna, wysokość oraz czas UTC
- Interfejs komunikacyjny - wykorzystuje komunikację szeregową (USART) do przesyłania danych do mikrokontrolera
Czytaj więcej: Domowy majsterkowicz: Czy wiesz jak zrobić ściągacz do sprężyn?
Lista wymaganych komponentów
Aby rozpocząć pracę z modułem GPS na Arduino, będziesz potrzebować następujących elementów:
- Arduino UNO (lub inny model mikrokontrolera Arduino)
- Moduł NEO-6M GPS
- Przewody połączeniowe
- Opcjonalnie: płytka stykowa i złącza śrubowe dla łatwiejszego podłączenia

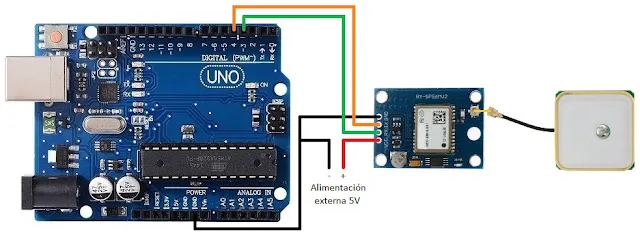

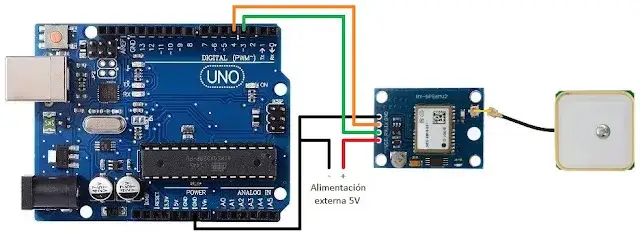

Fizyczne podłączenie modułu GPS do Arduino
Podłączenie modułu NEO-6M do Arduino jest dość proste. Oto podstawowe połączenia:
- VCC (zasilanie) do 5V na Arduino
- GND (masa) do GND na Arduino
- TX (transmisja) do pinu RX na Arduino (np. pin 3)
- RX (odbiór) do pinu TX na Arduino (np. pin 4)
Przykładowy kod Arduino do odczytu danych GPS
Aby odczytać dane z modułu GPS, możesz użyć biblioteki TinyGPSPlus. Oto przykładowy kod:
#include
#include
SoftwareSerial gpsSerial(4, 3); // RX, TX
TinyGPSPlus gps;
void setup() {
Serial.begin(9600);
gpsSerial.begin(9600);
}
void loop() {
while (gpsSerial.available()) {
gps.encode(gpsSerial.read());
if (gps.location.isUpdated()) {
Serial.print("Szerokość: ");
Serial.print(gps.location.lat(), 6);
Serial.print(" Długość: ");
Serial.println(gps.location.lng(), 6);
}
}
}
W powyższym kodzie:
- Tworzymy połączenie szeregowe z modułem GPS.
- Odczytujemy dane i dekodujemy je przy użyciu funkcji
gps.encode(). - Sprawdzamy, czy dane lokalizacji zostały zaktualizowane i wyświetlamy je w monitorze szeregowym.
Zastosowania modułów GPS w projektach Arduino
Moduły GPS w połączeniu z Arduino mają wiele zastosowań, takich jak:
- Systemy nawigacyjne
- Monitorowanie lokalizacji pojazdów
- Projekty związane z dronami
- Aplikacje IoT wymagające lokalizacji
Aby uzyskać dokładne dane, zaleca się korzystanie z modułu GPS w otwartym terenie z widokiem na niebo, co pozwoli na szybkie uzyskanie sygnału od satelitów.
Kompleksowe wdrożenie modułu GPS NEO-6M w projektach Arduino - kluczowe informacje
Arduino to uniwersalna platforma prototypowa, która zyskała ogromną popularność wśród twórców elektroniki. Jednym z kluczowych elementów, które można z nią zintegrować, są moduły GPS, takie jak NEO-6M. Moduły te umożliwiają precyzyjne śledzenie pozycji geograficznej i znajdują zastosowanie w wielu projekach, od systemów nawigacyjnych po monitorowanie lokalizacji.
NEO-6M to jeden z najpopularniejszych modułów GPS wykorzystywanych w projektach Arduino. Oferuje on szerokie spektrum funkcjonalności, w tym odbiór sygnału GPS, dane wyjściowe zawierające informacje o współrzędnych geograficznych, wysokości i czasie, a także interfejs komunikacyjny oparty na protokole szeregowym USART.
Podłączenie modułu NEO-6M do Arduino jest stosunkowo proste - wymaga połączenia czterech pinów: zasilania, masy, transmisji danych (TX) i odbioru danych (RX). Warto zwrócić uwagę na zastosowanie dzielnika napięcia w przypadku podłączenia pinu RX, aby uniknąć uszkodzenia urządzenia.
Aby odczytywać dane z modułu GPS, można wykorzystać dedykowaną bibliotekę, taką jak TinyGPSPlus. Przykładowy kod Arduino prezentuje, w jaki sposób można uzyskiwać informacje o bieżącej szerokości i długości geograficznej. Moduły GPS w połączeniu z Arduino znajdują szerokie zastosowanie w projektach związanych z nawigacją, monitorowaniem lokalizacji, dronami oraz różnego rodzaju aplikacjach IoT.
Podsumowując, moduł GPS NEO-6M jest wysoce przydatnym elementem w projektach opartych na platformie Arduino. Jego zastosowanie otwiera wiele możliwości, pozwalając na precyzyjne śledzenie położenia i integrację z różnorodnymi systemami elektronicznymi.
