Jak Podłączyć Arduino i Przekaźnik - Przewodnik Krok po Kroku

Arduino to popularna platforma mikroprocesorowa, która łączy się z różnymi urządzeniami i pozwala na tworzenie zaawansowanych projektów automatyki. Przekaźnik to kluczowy element w wielu projektach Arduino, który umożliwia sterowanie urządzeniami o wysokim napięciu, takich jak oświetlenie, sprzęt AGD czy systemy alarmowe. Przekaźniki wykorzystują elektromagnetyzm, by bezpiecznie przełączać obwody, pozwalając na zdalne włączanie i wyłączanie sprzętu.

Dostępne są różne rodzaje przekaźników - od jednokanalowych do ośmiokanalowych, w zależności od złożoności projektu. Są one zazwyczaj zasilane napięciem 5V, co jest zgodne z Arduino. Przekaźniki mogą obsługiwać obciążenia do 10A przy napięciu do 250V, co czyni je bardzo uniwersalnymi.

Podłączenie przekaźnika do Arduino jest proste - wymaga połączenia masy, zasilania 5V oraz pinu sterującego. Kod do włączania i wyłączania przekaźnika jest również prosty, co czyni go łatwym do zastosowania w projektach dla początkujących oraz doświadczonych użytkowników.

Kluczowe wnioski:

• Przekaźniki to kluczowy element w projektach Arduino, umożliwiający bezpieczne sterowanie urządzeniami o wyższym napięciu
• Dostępne są różne rodzaje przekaźników, od jednokanalowych do ośmiokanalowych
• Podłączenie przekaźnika do Arduino jest proste i wymaga tylko kilku połączeń
• Przekaźniki znajdują zastosowanie w wielu projektach, takich jak automatyczne oświetlenie, sterowanie urządzeniami AGD czy systemy alarmowe

Co to jest arduino przekaźnik i jak współpracuje z Arduino?

Przekaźnik to elektrycznie sterowany przełącznik, który umożliwia bezpieczne kontrolowanie obwodów o wysokim napięciu, takich jak 230V, za pomocą sygnałów niskonapięciowych generowanych przez mikrokontrolery, w tym Arduino. Dzięki przekaźnikom można włączać i wyłączać duże obciążenia elektryczne, co czyni je kluczowym elementem w wielu projektach opartych na Arduino.

Rodzaje przekaźników dostępnych dla Arduino

Najpopularniejsze moduły przekaźników stosowane w projektach Arduino to:

• 1-kanałowe - umożliwiają kontrolowanie pojedynczego obwodu
• 2-kanałowe - pozwalają na sterowanie dwoma oddzielnymi obwodami
• 4-kanałowe i 8-kanałowe - wykorzystywane w bardziej złożonych projektach automatyki

Moduły te są zazwyczaj zasilane napięciem 5V, co jest zgodne z wyjściami Arduino. Przekaźniki mogą obsługiwać obciążenia do 10A przy napięciu do 250V, co czyni je bardzo uniwersalnymi.

Czytaj więcej: Jakich błędów unikniesz dzięki maszynie do malowania natryskowego?

Zasada działania przekaźnika

Przekaźnik działa na zasadzie elektromagnetyzmu. Kiedy przez cewkę przepływa prąd, wytwarza ona pole magnetyczne, które przyciąga ruchomą kotwiczkę, zmieniając położenie styków. W zależności od konstrukcji, przekaźnik może działać w trybie:

• Normalnie zamknięty (NC) - obwód jest zamknięty, gdy nie ma sygnału z Arduino
• Normalnie otwarty (NO) - obwód jest otwarty, gdy nie ma sygnału z Arduino

Przyłożenie sygnału z Arduino do cewki przekaźnika powoduje zmianę jego stanu zgodnie z trybem pracy.

Podłączanie przekaźnika do Arduino

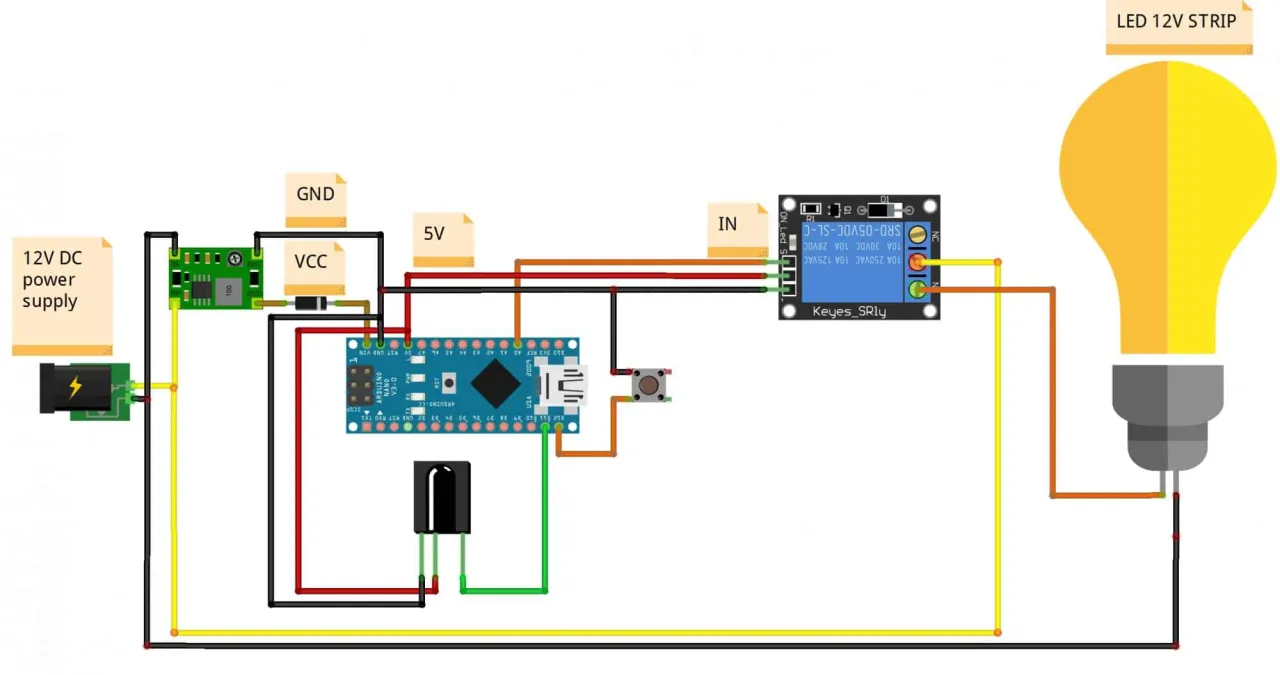

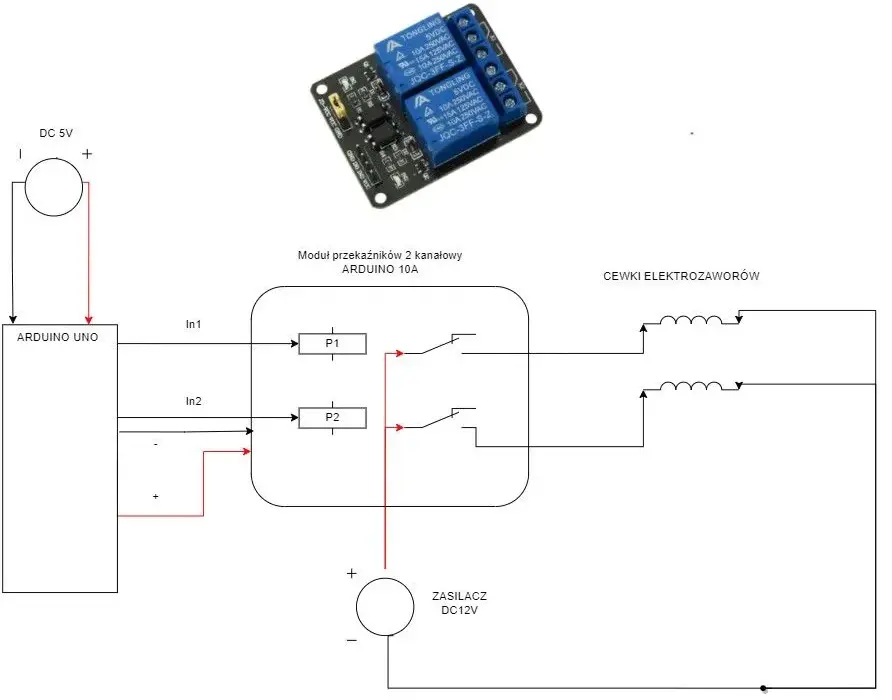

Podłączenie przekaźnika do Arduino jest stosunkowo proste. Typowy schemat połączeń obejmuje:

• GND - podłączony do masy Arduino
• VCC - podłączony do 5V z Arduino
• IN1/IN2 - pin sterujący podłączony do wybranego cyfrowego pinu Arduino

Aby sterować przekaźnikiem, wystarczy wysłać sygnał LOW (0V) lub HIGH (5V) na odpowiedni pin.

Przykładowe kody obsługi przekaźnika

Oto prosty przykład kodu Arduino do włączania i wyłączania przekaźnika:

void setup() {
  pinMode(3, OUTPUT); // Ustawienie pinu 3 jako wyjście
}

void loop() {
  digitalWrite(3, LOW); // Włączenie przekaźnika
  delay(1000);          // Czekanie 1 sekundy
  digitalWrite(3, HIGH); // Wyłączenie przekaźnika
  delay(1000);          // Czekanie 1 sekundy
}

Zastosowania przekaźników w projektach Arduino

Przekaźniki znajdują szerokie zastosowanie w projektach opartych na Arduino, takich jak:

• Automatyczne sterowanie oświetleniem
• Kontrola urządzeń AGD
• Systemy alarmowe
• Zdalne włączanie i wyłączanie sprzętu

Dzięki prostocie podłączenia i możliwości sterowania dużymi obciążeniami, przekaźniki są niezbędnym elementem wielu projektów Arduino.

Jak Bezpiecznie Wykorzystać Arduino i Przekaźnik w Projektach Automatyki

Platforma Arduino to potężne narzędzie, które w połączeniu z przekaźnikami otwiera szerokie możliwości tworzenia zaawansowanych projektów automatyki domowej i przemysłowej. Przekaźniki umożliwiają bezpieczne sterowanie obwodami wysokonapięciowymi za pomocą sygnałów niskonapięciowych generowanych przez Arduino.

Dostępne są różne rodzaje przekaźników arduino, od jednokanalowych po wielokanałowe, co pozwala dopasować rozwiązanie do złożoności projektu. Niezależnie od typu, przekaźniki charakteryzują się wysoką wytrzymałością na duże obciążenia, mogąc obsługiwać prądy do 10A przy napięciu do 250V.

Podłączenie arduino przekaźnika jest stosunkowo proste - wymaga tylko kilku podstawowych połączeń, takich jak masa, zasilanie 5V oraz pin sterujący. Programowanie arduino do kontroli przekaźnika jest także bardzo intuicyjne, co czyni je dostępnym zarówno dla początkujących, jak i doświadczonych entuzjastów automatyki.

Przekaźniki arduino znajdują zastosowanie w wielu projektach, umożliwiając automatyzację procesów, zdalne sterowanie urządzeniami oraz obsługę systemów alarmowych. Dzięki temu stają się niezbędnym elementem wielu zaawansowanych projektów bazujących na Arduino.

Podsumowując, połączenie Arduino i przekaźników otwiera drzwi do tworzenia zaawansowanych, bezpiecznych i funkcjonalnych systemów automatyki, które mogą znacząco poprawić komfort i efektywność codziennego życia.
