Projekt wędzarni PDF: szczegółowa instrukcja budowy i schematy

Wędzarnia to urządzenie służące do konserwacji i nadawania smaku produktom spożywczym za pomocą dymu. Budowa własnej wędzarni może być fascynującym projektem dla miłośników domowych wędlin i ryb. Proces ten wymaga jednak starannego planowania i znajomości podstawowych zasad. Kluczowe jest zrozumienie elementów składowych wędzarni, wybór odpowiedniego typu konstrukcji oraz materiałów. Ważne aspekty to również lokalizacja, bezpieczeństwo i umiejętność kontroli temperatury podczas wędzenia.

Najważniejsze informacje:

• Wędzarnia składa się z paleniska, kanału dymnego i komory wędzarniczej
• Istnieją dwa główne typy wędzarni: z paleniskiem bezpośrednim i pośrednim
• Lokalizacja wędzarni musi uwzględniać bezpieczeństwo i komfort sąsiadów
• Materiały budowlane muszą być odporne na wysokie temperatury i dym
• Regulacja temperatury jest kluczowa dla jakości wędzenia
• Dostępne są różne projekty PDF z instrukcjami budowy wędzarni

Rodzaje wędzarni i ich zalety

Projekt wędzarni PDF to doskonały sposób na rozpoczęcie przygody z wędzeniem. Poznajmy główne typy wędzarni i ich charakterystyczne cechy:

1. Wędzarnia szafowa: Popularna konstrukcja przypominająca szafę. Idealna do wędzenia większej ilości produktów jednocześnie.

2. Wędzarnia beczkowa: Wykonana z przerobionej beczki metalowej. Kompaktowa i łatwa w transporcie.

3. Wędzarnia murowana: Stacjonarna konstrukcja z cegieł lub bloczków. Trwała i odporna na warunki atmosferyczne.

4. Wędzarnia elektryczna: Nowoczesne urządzenie z precyzyjną kontrolą temperatury. Idealna dla początkujących.

Zalety poszczególnych typów:

• Szafowa: duża pojemność, łatwa kontrola procesu wędzenia
• Beczkowa: mobilność, niewielkie koszty budowy
• Murowana: długowieczność, możliwość stosowania różnych metod wędzenia
• Elektryczna: wygoda użytkowania, precyzyjna regulacja temperatury

Typ wędzarni	Pojemność	Mobilność	Trwałość	Kontrola temperatury
Szafowa	Duża	Średnia	Dobra	Dobra
Beczkowa	Średnia	Wysoka	Średnia	Średnia
Murowana	Duża	Niska	Bardzo dobra	Dobra
Elektryczna	Mała/Średnia	Wysoka	Dobra	Bardzo dobra

Wybór odpowiedniego miejsca na wędzarnię

Lokalizacja to klucz do sukcesu w budowie wędzarni. Oto kluczowe czynniki:

1. Odległość od budynków: Wędzarnia powinna stać minimum 3 metry od zabudowań. To zapewni bezpieczeństwo i zminimalizuje uciążliwość dymu dla domowników.

2. Kierunek wiatru: Ustaw wędzarnię tak, by dym nie był nawiewany na dom czy posesje sąsiadów. To kwestia komfortu i dobrych relacji sąsiedzkich.

3. Podłoże: Wybierz stabilne, suche miejsce. Unikaj terenów podmokłych czy narażonych na zalanie.

Bezpieczeństwo to priorytet. Zadbaj o ognioodporną podstawę pod wędzarnią. Usuń łatwopalne materiały z najbliższego otoczenia. Zawsze miej pod ręką gaśnicę lub wiadro z piaskiem. Regularnie sprawdzaj stan techniczny wędzarni, szczególnie połączenia i uszczelnienia.

Czytaj więcej: Mały, ale potężny: Czy przejściówka 1/2 na 1/4 zmieni twój warsztat?

Lista niezbędnych materiałów do budowy wędzarni

Przygotowując się do realizacji projektu wędzarni PDF, zgromadź następujące materiały:

• Cegły szamotowe lub bloczki betonowe
• Zaprawa murarska odporna na wysokie temperatury
• Blacha nierdzewna lub ocynkowana
• Rura stalowa na komin
• Ruszt ze stali nierdzewnej
• Termometr do wędzarni
• Haczyki do wieszania mięsa
• Farba żaroodporna (opcjonalnie)

Dla średniej wielkości wędzarni ogrodowej przyjmij wymiary: szerokość 80 cm, głębokość 60 cm, wysokość 180 cm. Pamiętaj, że ostateczne wymiary zależą od indywidualnych potrzeb i dostępnej przestrzeni.

Szczegółowa instrukcja budowy wędzarni krok po kroku

Przygotowanie fundamentu

Solidny fundament to podstawa stabilnej konstrukcji wędzarni. Oto jak go wykonać:

1. Wyznacz obszar pod wędzarnię, dodając 10 cm z każdej strony.

2. Wykop dół na głębokość 30 cm, wyrównaj dno i ubij ziemię.

3. Wylej beton do poziomu gruntu, wykorzystując gotową mieszankę lub przygotowując własną.

4. Pozostaw fundament do wyschnięcia na 48 godzin przed rozpoczęciem dalszych prac.

Konstrukcja komory wędzarniczej

Komora wędzarnicza to serce wędzarni. Oto jak ją zbudować:

1. Rozpocznij od ułożenia pierwszej warstwy cegieł lub bloczków, używając zaprawy żaroodpornej.

2. Kontynuuj murowanie ścian, pamiętając o pozostawieniu otworu na drzwiczki (zwykle 50x70 cm).

3. Co 4-5 warstwę, zamontuj metalowe wsporniki pod przyszłe ruszty.

4. Na wysokości około 120 cm umieść termometr, wycinając otwór w ścianie.

5. Zakończ murowanie na pożądanej wysokości, formując u góry zwężenie pod komin.

6. Zainstaluj drzwiczki, używając zawiasów odpornych na wysokie temperatury.

Instalacja paleniska i kanału dymnego

Prawidłowe wykonanie paleniska i kanału dymnego to klucz do efektywnego wędzenia:

1. W dolnej części wędzarni uformuj palenisko, pozostawiając otwór na dopływ powietrza. Wyłóż je cegłami szamotowymi dla lepszej odporności na wysokie temperatury.

2. Zamontuj ruszt nad paleniskiem, który będzie podtrzymywał drewno. Użyj stali nierdzewnej dla trwałości.

3. Wykonaj kanał dymny, łączący palenisko z komorą wędzarniczą. Powinien mieć łagodne nachylenie, aby dym swobodnie przepływał.

4. Na szczycie wędzarni zainstaluj komin z klapą regulacyjną. To pozwoli kontrolować intensywność dymu i temperatury wewnątrz komory.

Schematy i rysunki techniczne wędzarni

Wędzarnia ogrodowa schemat to niezbędny element każdego projektu. Oto kluczowe rysunki:

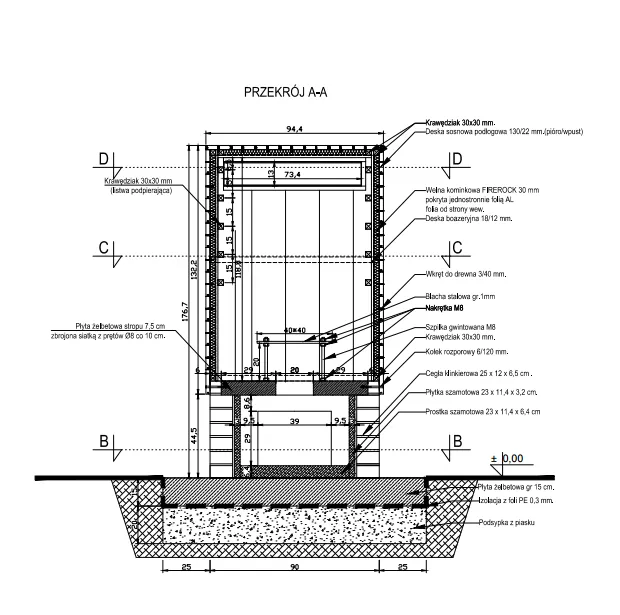

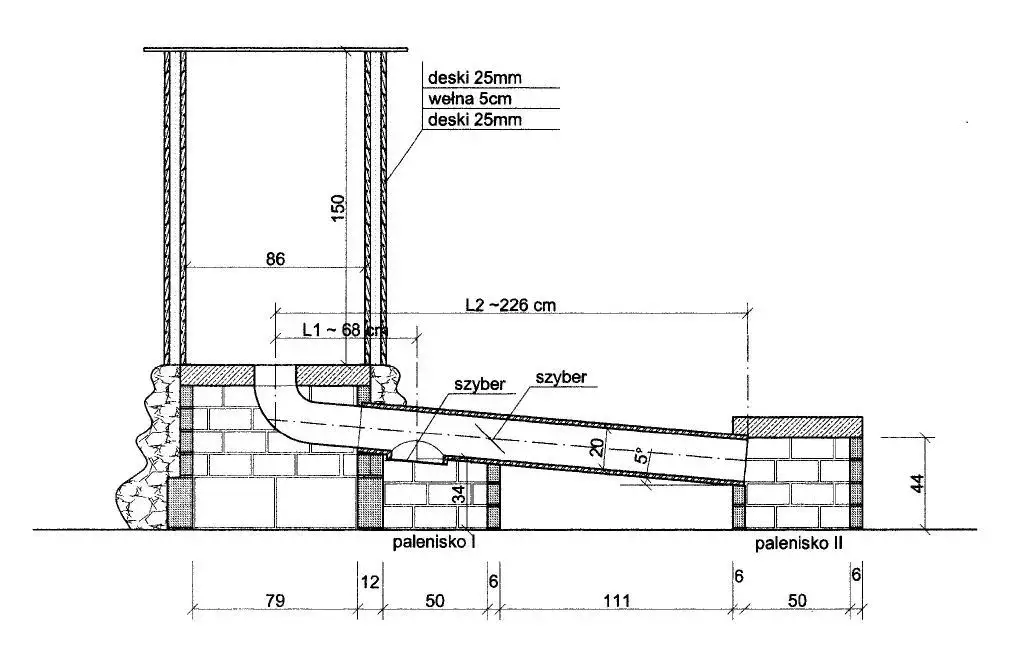

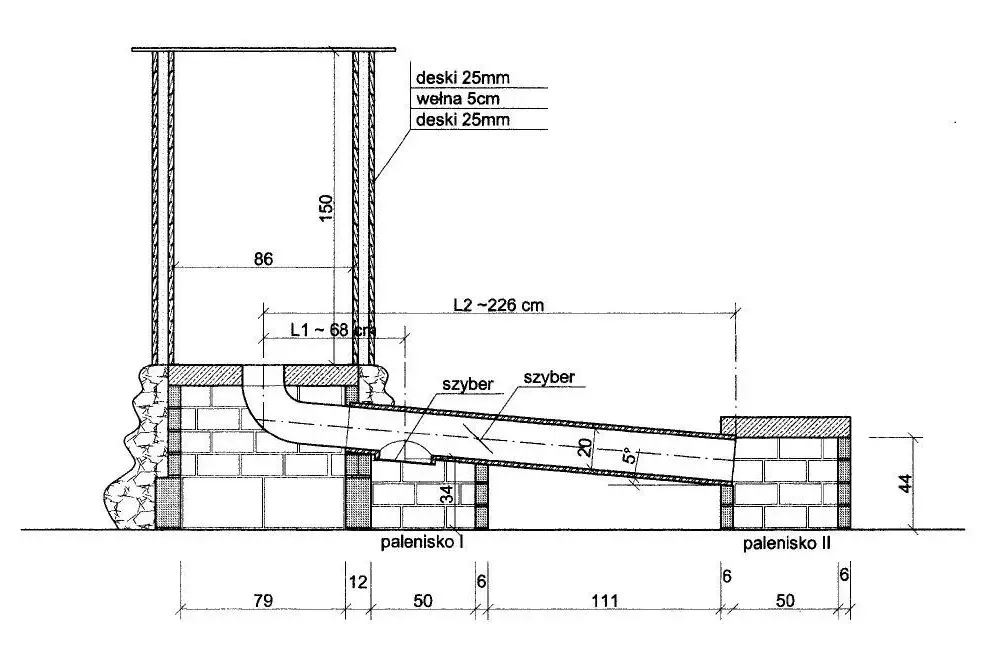

1. Przekrój pionowy wędzarni: ukazuje rozmieszczenie paleniska, kanału dymnego, komory wędzarniczej i komina. Pozwala zrozumieć przepływ dymu i ciepła w konstrukcji.

2. Rzut poziomy: przedstawia wymiary podstawy i rozmieszczenie elementów wewnętrznych. Pomaga w planowaniu przestrzeni i rozmieszczeniu rusztów.

3. Szczegóły konstrukcyjne drzwiczek: pokazuje sposób montażu i uszczelnienia, co jest kluczowe dla utrzymania odpowiedniej temperatury i zadymienia.

Regulacja temperatury i przepływu dymu

Kontrola temperatury to sztuka, którą musisz opanować dla doskonałych efektów wędzenia. Odpowiednia regulacja wpływa na smak, aromat i konsystencję wędzonych produktów.

Oto skuteczne metody regulacji:

1. Regulacja dopływu powietrza: Większy dopływ zwiększa temperaturę, mniejszy ją obniża. Zastosuj regulowaną klapę w drzwiczkach paleniska.
2. Kontrola ilości i rodzaju drewna: Więcej drewna = wyższa temperatura. Twarde drewno pali się dłużej i daje więcej dymu.
3. Wykorzystanie szybra w kominie: Przymknięcie szybra zatrzymuje ciepło i dym w komorze, otwarcie pozwala na ich ucieczkę.
4. Monitoring temperatury: Regularnie sprawdzaj wskazania termometru, reagując na zmiany odpowiednim dostosowaniem ww. elementów.

Zasady bezpiecznego użytkowania wędzarni

Bezpieczeństwo to podstawa przy korzystaniu z wędzarni DIY. Przestrzegaj tych zasad:

• Nigdy nie zostawiaj rozpalonej wędzarni bez nadzoru
• Trzymaj gaśnicę lub wiadro z piaskiem w pobliżu
• Unikaj używania wędzarni w wietrzne dni
• Nie używaj płynów łatwopalnych do rozpalania
• Regularnie czyść wędzarnię, usuwając nagromadzoną sadzę
• Sprawdzaj stan techniczny przed każdym użyciem

Potencjalne zagrożenia obejmują ryzyko pożaru, poparzenia czy zatrucia dymem. Zawsze bądź czujny i stosuj się do zasad bezpieczeństwa. Pamiętaj, że prawidłowo użytkowana wędzarnia nie stanowi zagrożenia.

Konserwacja i czyszczenie wędzarni

Regularna konserwacja to klucz do długowieczności Twojej wędzarni. Po każdym użyciu, gdy konstrukcja ostygnie, usuń popiół i resztki. Okresowo sprawdzaj stan cegieł, zaprawy i elementów metalowych. Naprawiaj drobne uszkodzenia na bieżąco, aby zapobiec poważniejszym problemom.

Do czyszczenia użyj szczotki drucianej do usunięcia sadzy i przypalonych resztek. Unikaj chemicznych środków czyszczących - mogą wpłynąć na smak wędzonych produktów. Po gruntownym czyszczeniu pozostaw wędzarnię otwartą do całkowitego wyschnięcia.

Jak pobrać szczegółowy projekt wędzarni w PDF?

Gotowe projekty wędzarni do pobrania znajdziesz na specjalistycznych forach budowlanych i stronach poświęconych wędzeniu. Wiele z nich oferuje darmowe instrukcje budowy wędzarni PDF.

Wybierając projekt, zwróć uwagę na kilka kluczowych elementów. Upewnij się, że zawiera szczegółowe rysunki techniczne i listę materiałów. Sprawdź, czy projekt jest dostosowany do Twoich umiejętności budowlanych. Weź pod uwagę lokalne przepisy budowlane - niektóre konstrukcje mogą wymagać pozwoleń. Pamiętaj, że najlepszy projekt to ten, który możesz dostosować do własnych potrzeb i warunków.

Zbuduj własną wędzarnię: od projektu do pierwszego wędzenia

Budowa wędzarni to fascynujące przedsięwzięcie dla każdego miłośnika domowych wędlin. Niezależnie od tego, czy zdecydujesz się na wędzarnię szafową, beczkową, murowaną czy elektryczną, kluczem do sukcesu jest staranne planowanie i wykonanie. Pamiętaj o właściwym doborze miejsca, uwzględniając bezpieczeństwo i komfort sąsiadów.

Proces konstrukcji, choć wymagający, jest w zasięgu możliwości przeciętnego majsterkowicza. Krok po kroku, od fundamentu po komin, możesz stworzyć własną wędzarnię, korzystając z dostępnych projektów PDF i schematów. Nie zapomnij o kluczowych elementach, takich jak palenisko, kanał dymny i komora wędzarnicza, które decydują o jakości wędzenia.

Regulacja temperatury i przepływu dymu to sztuka, którą opanujesz z czasem. Bezpieczne użytkowanie, regularna konserwacja i czyszczenie zapewnią długie lata satysfakcji z własnoręcznie zbudowanej wędzarni. Z odpowiednim projektem, materiałami i odrobiną cierpliwości, wkrótce będziesz cieszyć się smakiem domowych wędlin prosto z Twojej wędzarni.
