Czujniki podczerwieni (IR) są powszechnie wykorzystywane w projektach z użyciem Arduino, umożliwiając wiele różnorodnych zastosowań, takich jak sterowanie urządzeniami czy wykrywanie przeszkód. W tym artykule przedstawiamy kluczowe informacje na temat tych czujników w kontekście Arduino.
Istnieją dwa główne rodzaje czujników IR: odbiorniki podczerwieni oraz czujniki odbiciowe IR. Odbiorniki IR, jak na przykład TSOP31236, są wykorzystywane do odbierania sygnałów z pilotów zdalnego sterowania, działając na częstotliwości 36 kHz lub 38 kHz. Z kolei czujniki odbiciowe IR, takie jak LM393, służą do wykrywania przeszkód w zakresie od 2 do 60 cm, działając na zasadzie pomiaru odbicia promieni podczerwonych od obiektów.
Kluczowe informacje:- Czujniki IR umożliwiają różnorodne zastosowania, w tym sterowanie urządzeniami i wykrywanie przeszkód.
- Istnieją dwa główne rodzaje czujników IR: odbiorniki podczerwieni oraz czujniki odbiciowe IR.
- Odbiorniki IR służą do odbierania sygnałów z pilotów, a czujniki odbiciowe IR do wykrywania przeszkód.
- Czujniki można w prosty sposób podłączyć do Arduino i wykorzystać w projektach.
Rodzaje czujników IR kompatybilnych z Arduino
Czujniki podczerwieni (IR) są niezwykle przydatne w projektach z wykorzystaniem Arduino, oferując wiele ekscytujących możliwości - od zdalnego sterowania urządzeniami po autonomiczną robotykę. Istnieją dwa główne rodzaje czujników IR, które można z powodzeniem stosować w projektach Arduino: odbiorniki podczerwieni oraz czujniki odbiciowe IR.

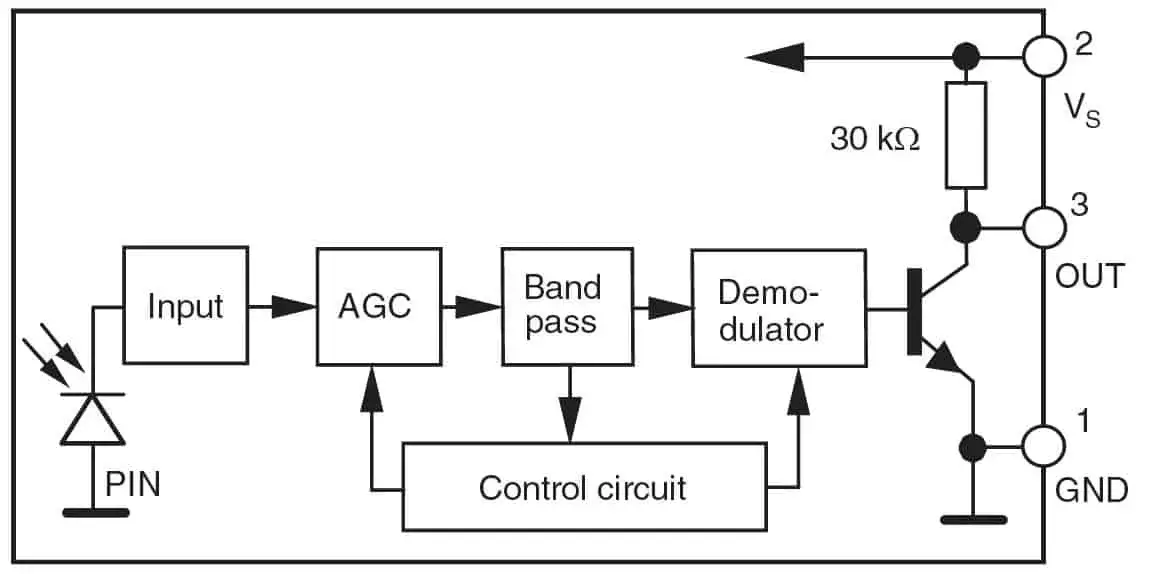

Odbiorniki podczerwieni, takie jak TSOP31236, są wykorzystywane do odbierania sygnałów z pilotów. Działają one na częstotliwości 36 kHz lub 38 kHz, pozwalając na zdalne sterowanie różnymi urządzeniami. Podłączenie odbiornika IR do pinu cyfrowego Arduino umożliwia odbiór i interpretację sygnałów w kodzie programu.
Czujniki odbiciowe IR, takie jak LM393, służą do wykrywania przeszkód w zakresie od 2 do 60 cm. Działają one na zasadzie pomiaru odbicia promieni podczerwonych od obiektów. Czujniki te posiadają wyjście cyfrowe, które zmienia stan w zależności od obecności przeszkody - sygnał niski przy braku przeszkody i wysoki przy jej wykryciu. Tego typu czujniki są bardzo przydatne w projektach robotycznych, gdzie mogą być wykorzystywane do unikania kolizji.
Podłączanie czujników IR do Arduino
Podłączenie zarówno odbiornika IR, jak i czujnika odbiciowego IR do płytki Arduino jest stosunkowo proste. W obu przypadkach wystarczy połączyć odpowiednie wyprowadzenia czujnika z pinami cyfrowymi Arduino.
W przypadku odbiornika IR, czerwony przewód (VCC) należy podłączyć do 5V Arduino, czarny przewód (GND) do masy, a zielony przewód (sygnał) do wybranego pinu cyfrowego, na przykład pinu 2.
Podłączenie czujnika odbiciowego IR wygląda podobnie - czerwony przewód (VCC) do 5V, czarny przewód (GND) do masy, a sygnał wyjściowy czujnika do wybranego pinu cyfrowego Arduino.
Przykładowe schematy podłączenia

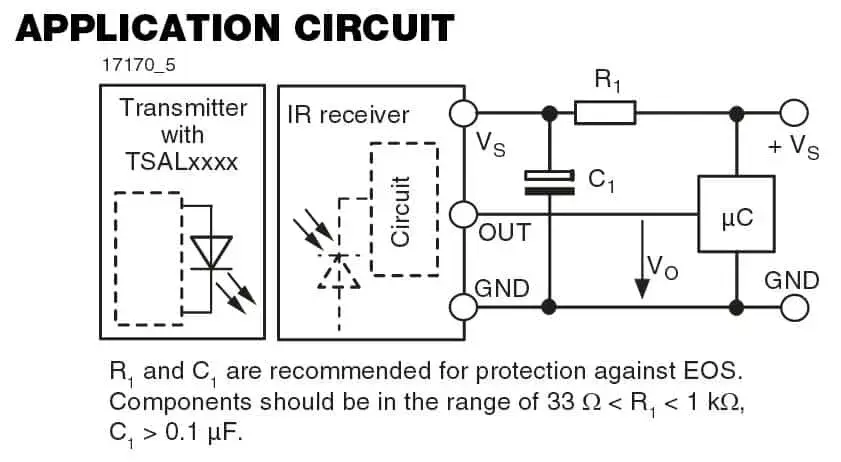

Poniższy schemat ilustruje typowe podłączenie odbiornika IR oraz czujnika odbiciowego IR do Arduino:
Oto kontynuacja artykułu:Czytaj więcej: Czy wiesz, że młotek igłowy to broń w walce z uporczywą rdzą?
Zaawansowane funkcje odbiorników IR
Oprócz podstawowego odczytu kodów z pilotów, bardziej zaawansowane odbiorniki podczerwieni w projektach Arduino mogą oferować dodatkowe funkcje. Jedną z nich jest możliwość dekodowania różnych protokołów transmisji, takich jak NEC, Sony, RC-5 czy Panasonic.
Biblioteka IRremote obsługuje wiele z tych popularnych protokołów, umożliwiając programistom łatwe interpretowanie odebranych sygnałów. Dzięki temu można tworzyć bardziej złożone i elastyczne systemy zdalnego sterowania, potrafiące współpracować z różnymi typami pilotów.
Inną zaawansowaną funkcją jest możliwość uczenia się nowych kodów IR bezpośrednio w projekcie Arduino. Pozwala to na dodawanie niestandardowych przycisków i funkcji do istniejącego systemu zdalnego sterowania, dostosowując go do indywidualnych potrzeb użytkownika.
Bezprzewodowa komunikacja z czujnikami IR
Czujniki IR nie muszą ograniczać się do pracy w bezpośrednim połączeniu z Arduino. Można je również wykorzystać do bezprzewodowej komunikacji, integrując je z modułami radiowymi lub innymi bezprzewodowymi układami, takimi jak ESP8266 czy ESP32.
Takie podejście otwiera nowe możliwości, pozwalając na zdalne monitorowanie lub sterowanie urządzeniami za pomocą sieci Wi-Fi lub Bluetooth. Czujniki IR mogą być rozmieszczone w różnych lokalizacjach, a dane z nich mogą być zbierane i przetwarzane centralnie przez jednostkę Arduino lub inny kontroler.
Bezprzewodowa konfiguracja z czujnikami IR znajduje zastosowanie w automatyce domowej, systemach zabezpieczeń, robotyce mobilnej i wielu innych projektach wymagających zdalnego dostępu lub rozproszonych czujników.
Łączenie czujników IR z innymi technologiami
Czujniki podczerwieni (IR) można również integrować z innymi technologiami stosowanymi w projektach Arduino, poszerzając ich funkcjonalność. Przykładowo, można łączyć je z wyświetlaczami LCD, silnikami, diodami LED lub czujnikami ruchu, tworząc bardziej zaawansowane i interaktywne systemy.
Takie kombinacje mogą prowadzić do ciekawych zastosowań, takich jak zdalnie sterowane zabawki, automatyczne oświetlenie reagujące na ruch lub nawet zaawansowane roboty mobilne.
Kreatywność i wyobraźnia są kluczowe przy tworzeniu projektów łączących czujniki IR z innymi komponentami Arduino. Otwiera to szerokie możliwości realizacji unikatowych i innowacyjnych rozwiązań.
Podsumowanie
Czujniki podczerwieni (IR) są niezwykle przydatnymi elementami w projektach z użyciem Arduino, oferując różnorodne możliwości, od zdalnego sterowania urządzeniami po wykrywanie przeszkód w robotyce. Poznaliśmy dwa główne rodzaje tych czujników - odbiorniki podczerwieni oraz czujniki odbiciowe IR - i dowiedzieliśmy się, jak je podłączać i konfigurować w projektach.
Przykładowe aplikacje czujników IR obejmują zdalne sterowanie, autonomiczne unikanie przeszkód, automatyczne otwieranie drzwi, liczniki osób i wiele innych ciekawych zastosowań. Dzięki postępom w technologii, takim jak bezprzewodowa komunikacja i integracja z innymi układami, możliwości wykorzystania tych czujników wciąż się poszerzają.
Zachęcamy do eksperymentowania z czujnikami podczerwieni w Waszych projektach Arduino i czerpania z nich pełną garścią! To doskonałe narzędzia, które mogą pomóc w realizacji wielu innowacyjnych i kreatywnych rozwiązań.
Wszechstronne zastosowania czujników IR w projektach Arduino
Czujniki podczerwieni (IR) to niezwykle wszechstronne komponenty, które mogą znacząco wzbogacić Twoje projekty z użyciem Arduino. Niezależnie od tego, czy chcesz zbudować system zdalnego sterowania, autonomicznego robota, czy też wdrożyć inne kreatywne rozwiązania, czujniki IR otwierają przed Tobą szerokie perspektywy.
W artykule poznaliśmy dwa główne rodzaje tych czujników - odbiorniki podczerwieni oraz czujniki odbiciowe IR - i dowiedzieliśmy się, jak je prawidłowo podłączyć i skonfigurować w projektach Arduino. Omówiliśmy również wiele praktycznych zastosowań, od zdalnego sterowania urządzeniami po wykrywanie przeszkód w robotyce.
Dzięki zaawansowanym funkcjom, takim jak obsługa różnych protokołów transmisji IR czy możliwość uczenia się nowych kodów, możesz tworzyć jeszcze bardziej złożone i elastyczne systemy. Co więcej, integracja czujników IR z innymi technologiami, takimi jak bezprzewodowa komunikacja lub dodatkowe czujniki, otwiera przed Tobą jeszcze więcej ciekawych możliwości.
Zachęcamy Cię do śmiałego eksperymentowania z czujnikami podczerwieni w Twoich projektach Arduino. To doskonałe narzędzia, które mogą pomóc Ci w realizacji wielu innowacyjnych i kreatywnych rozwiązań, poszerzając granice tego, co możliwe.
Pamiętaj, że czujniki IR to tylko jeden z wielu fascynujących elementów, które możesz wykorzystać w projektach Arduino. Kontynuuj swoją naukę i bądź gotów na odkrywanie nowych, ekscytujących możliwości!
