Przycisk Arduino to podstawowy element elektroniczny używany w projektach z mikrokontrolerem Arduino. Jest prosty w obsłudze. Umożliwia interakcję użytkownika z urządzeniem. Służy do włączania i wyłączania sygnału elektrycznego. Przyciski dzielą się na dwa główne typy: monostabilne (chwilowe) oraz bistabilne (z pamięcią stanu). Ich zastosowanie jest bardzo szerokie - od prostych interfejsów po zaawansowane systemy sterowania.
Najważniejsze informacje:- Przycisk to podstawowy element wejściowy w Arduino
- Występują dwa główne rodzaje przycisków: monostabilne i bistabilne
- Przyciski mogą mieć konfigurację NO (normalnie otwarte) lub NC (normalnie zamknięte)
- Do poprawnego działania wymagają rezystora podciągającego (pull-up)
- Programowanie przycisków w Arduino jest proste i intuicyjne
- Stanowią podstawę interfejsów użytkownika w projektach elektronicznych
- Mogą być wykorzystywane w prostych i zaawansowanych projektach
Co to jest przycisk w Arduino?
Przycisk Arduino to podstawowy element wejściowy używany w elektronice Arduino. Pozwala na interakcję użytkownika z mikrokontrolerem poprzez zamykanie i otwieranie obwodu elektrycznego.
Ten popularny komponent Arduino przekształca fizyczne naciśnięcie w sygnał elektryczny. Jest to najprostszy sposób na dodanie kontroli użytkownika do projektów.
Istnieją dwa główne typy przycisków: monostabilne (powracające do pozycji wyjściowej) oraz bistabilne (pozostające w danej pozycji). W układach Arduino najczęściej stosuje się przyciski monostabilne typu tact switch. Wybór odpowiedniego typu zależy od konkretnego zastosowania.
- Sterowanie oświetleniem LED
- Budowa prostych interfejsów użytkownika
- Tworzenie systemów alarmowych
- Kontrola silników i serwomechanizmów

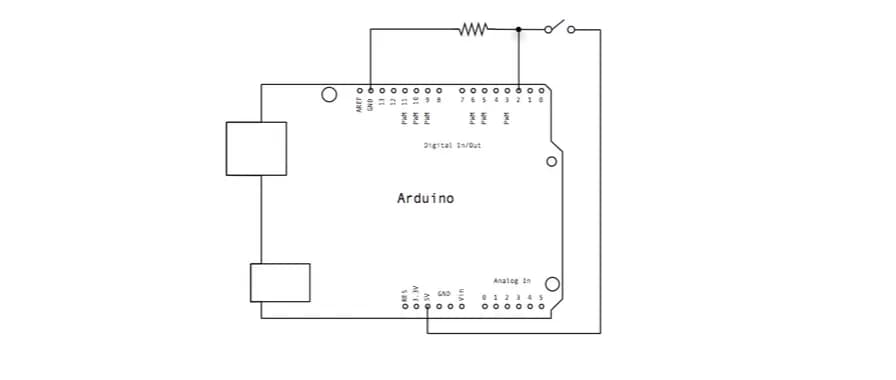

Jak podłączyć przycisk do Arduino?
Podłączenie przycisku Arduino wymaga tylko kilku podstawowych elementów. Potrzebny będzie przycisk tact switch, płytka Arduino oraz rezystor podciągający. Prawidłowe połączenie gwarantuje niezawodne działanie układu.
Pierwszym krokiem jest podłączenie jednej nóżki przycisku do pinu cyfrowego Arduino. Druga nóżka powinna być połączona z napięciem 5V.
Rezystor podciągający należy podłączyć między pin cyfrowy a masę (GND). Zapewni to stabilny stan niski, gdy przycisk nie jest wciśnięty.
| Pin | Funkcja |
| Cyfrowy (np. D2) | Odczyt stanu przycisku |
| 5V | Zasilanie układu |
| GND | Masa układu |
Czytaj więcej: Drzwi z nakładką na futrynę - Montaż, ościeżnice, nakładki

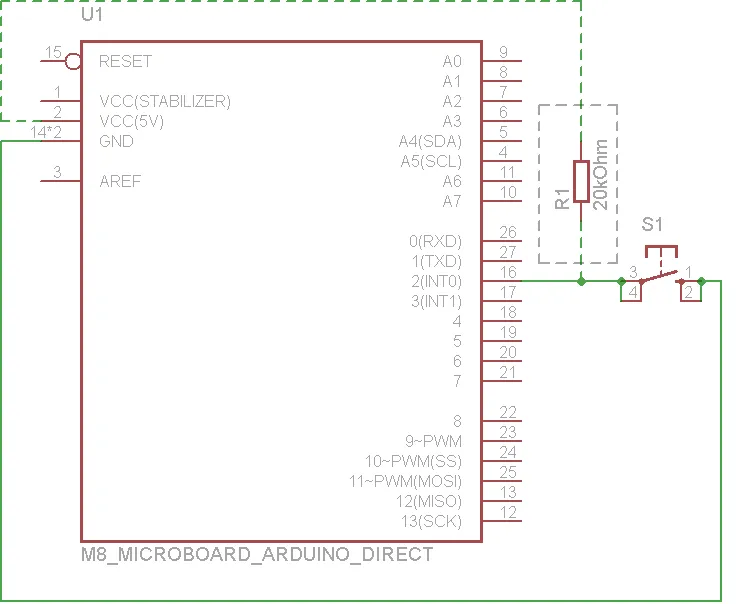

Rola rezystorów w układzie z przyciskiem
Rezystor podciągający pełni kluczową rolę w układzie z przyciskiem Arduino. Zapewnia on stabilny stan logiczny na wejściu, gdy przycisk nie jest wciśnięty.
Standardowo stosuje się rezystory o wartości 10kΩ. Wartość ta zapewnia odpowiedni kompromis między poborem prądu a niezawodnością działania.
Rezystor podciągający eliminuje zjawisko "pływających stanów". Bez niego odczyty z przycisku mogłyby być nieprzewidywalne.
Brak rezystora w układzie może prowadzić do przypadkowych wyzwoleń przycisku. Może to skutkować nieprawidłowym działaniem całego projektu.
Tryby wejścia przycisku w Arduino
Tryb INPUT_PULLUP to wbudowana funkcja Arduino aktywująca wewnętrzny rezystor podciągający. Eliminuje on potrzebę stosowania zewnętrznego rezystora. Jest to preferowany sposób podłączania przycisków w większości projektów.
Konfiguracja INPUT_PULLUP zmienia logikę działania przycisku. Stan wysoki oznacza brak wciśnięcia, a stan niski - wciśnięcie przycisku. Taki układ jest bardziej odporny na zakłócenia.
Tryb INPUT wymaga zewnętrznego rezystora podciągającego. Stosuje się go w specyficznych przypadkach, gdy potrzebujemy standardowej logiki działania.
- INPUT_PULLUP nie wymaga dodatkowych komponentów
- INPUT_PULLUP zapewnia lepszą odporność na zakłócenia
- INPUT wymaga zewnętrznego rezystora
- INPUT_PULLUP działa na odwróconej logice
- INPUT zachowuje standardową logikę działania
Normalnie otwarty czy zamknięty - który wybrać?
Przyciski normalnie otwarte (NO) są domyślnie rozłączone. Zamykają obwód tylko podczas naciskania, co sprawia, że są idealne do większości projektów Arduino.
Przyciski normalnie zamknięte (NC) działają odwrotnie. Są rzadziej stosowane, ale przydatne w systemach bezpieczeństwa i awaryjnego zatrzymania.
| Kryterium | NO | NC |
| Zastosowanie | Standardowe projekty | Systemy bezpieczeństwa |
| Pobór prądu | Niższy | Wyższy |
| Niezawodność | Wyższa | Średnia |
Programowanie obsługi przycisku
Programowanie Arduino z przyciskiem zaczyna się od konfiguracji pinów. Należy zdefiniować stałe dla numerów pinów oraz ustawić tryb wejścia. W najprostszym przypadku wystarczy funkcja digitalRead() do odczytu stanu przycisku.
Podstawowa struktura kodu zawiera dwie główne funkcje: setup() i loop(). W setup() konfigurujemy pin przycisku jako wejście z rezystorem podciągającym.
Funkcja loop() zawiera główną logikę programu. Odczytuje stan przycisku i wykonuje odpowiednie akcje w zależności od tego stanu.
Podczas debugowania warto użyć Serial.println() do monitorowania stanu przycisku. Monitor szeregowy pomoże wykryć ewentualne problemy z odczytem.
Jak wykryć pojedyncze naciśnięcie przycisku?
Mechanizm debouncingu eliminuje drgania styków przycisku. Jest to kluczowe dla prawidłowego wykrywania pojedynczych naciśnięć.
Implementacja debouncingu wymaga wprowadzenia opóźnienia czasowego. Typowo stosuje się wartości od 20 do 50 milisekund.
Warto użyć zmiennej przechowującej poprzedni stan przycisku. Pozwala to na wykrycie momentu zmiany stanu.
W praktyce najlepiej stosować bibliotekę Bounce2. Upraszcza ona obsługę debouncingu i zmniejsza ryzyko błędów.
Regularne testowanie działania debouncingu jest kluczowe. Należy sprawdzić różne scenariusze użycia przycisku.
Najczęstsze problemy z przyciskami
Problemy z przyciskami Arduino najczęściej wynikają z nieprawidłowego podłączenia. Drgania styków to kolejna częsta przyczyna nieprawidłowego działania.
Brak rezystora podciągającego powoduje niestabilne odczyty. Rozwiązaniem jest dodanie rezystora 10kΩ lub użycie wbudowanego INPUT_PULLUP.
Zwarcia mogą uszkodzić pin mikrokontrolera. Zawsze należy sprawdzić połączenia przed podaniem zasilania.
Problemy z kodem często dotyczą nieprawidłowej konfiguracji pinów. Upewnij się, że używasz właściwych numerów pinów i trybów wejścia.
Optymalizacja kodu dla przycisku
Optymalizacja rozpoczyna się od właściwego doboru zmiennych. Używaj typu boolean dla stanu przycisku zamiast int.
Unikaj zbyt częstego odczytu stanu przycisku. Wprowadź odpowiednie opóźnienia między odczytami.
Stosuj przerwania zamiast ciągłego sprawdzania stanu przycisku. Jest to szczególnie ważne w projektach wymagających oszczędzania energii. Implementuj obsługę przycisku w sposób nie blokujący głównej pętli programu.
Przycisk w Arduino - od podstaw do zaawansowanych zastosowań
Przycisk Arduino to fundamentalny element w projektach elektronicznych, który wymaga odpowiedniego podłączenia i zaprogramowania. Kluczowe jest zastosowanie rezystora podciągającego lub trybu INPUT_PULLUP dla stabilnego działania układu.
Wybór między przyciskiem typu NO (normalnie otwarty) a NC (normalnie zamknięty) zależy od konkretnego zastosowania. Programowanie Arduino z przyciskiem wymaga implementacji mechanizmu debouncingu, który eliminuje drgania styków i zapewnia prawidłowe wykrywanie pojedynczych naciśnięć.
W praktyce najważniejsze jest przestrzeganie zasad bezpieczeństwa podczas montażu, właściwa konfiguracja pinów oraz optymalizacja kodu. Te elementy, połączone z odpowiednim debugowaniem, zapewnią niezawodne działanie przycisku w projektach Arduino.
