Gwintownik M16: Jakie wiertło? Precyzyjny dobór średnicy

Wybór odpowiedniego wiertła pod gwint M16 to pozornie prosta czynność, która jednak w praktyce potrafi sprawić niejednemu majsterkowiczowi czy fachowcowi niemałe problemy. Zbyt mały otwór może skończyć się złamaniem cennego gwintownika, a nieprawidłowo wykonany gwint może nie spełniać swojej funkcji. W tym artykule wyjaśnię, jak precyzyjnie dobrać średnicę wiertła do gwintu M16, biorąc pod uwagę różne jego rodzaje i obrabiane materiały, aby uniknąć tych frustrujących błędów.

Dlaczego precyzyjny dobór wiertła pod gwint M16 to absolutna podstawa?

Złamanie gwintownika to nie tylko kosztowne, ale i czasochłonne doświadczenie. Często wynika ono z prozaicznego błędu użycia wiertła o zbyt małej średnicy. Na przykład, próba wykonania otworu pod standardowy gwint M16x2,0 wiertłem o średnicy 13,5 mm zamiast zalecanych 14,0 mm, drastycznie zwiększa opory skrawania. Gwintownik musi wtedy usunąć znacznie więcej materiału, co prowadzi do jego przegrzania, zatarcia, a w najgorszym wypadku pęknięcia.

Nieprawidłowy dobór wiertła to również ryzyko uszkodzenia obrabianego materiału. W przypadku metali, zbyt mały otwór może spowodować "wyciąganie" materiału, deformację gwintu lub nawet pęknięcie elementu, zwłaszcza jeśli jest on wykonany z kruchego materiału, jak żeliwo. W efekcie otrzymujemy gwint niskiej jakości, który nie będzie w stanie przenieść obciążeń lub szybko ulegnie uszkodzeniu. Dlatego właśnie precyzja na tym etapie jest kluczowa dla powodzenia całej operacji.

Gwint M16: Jaki skok, takie wiertło prosta zasada, której musisz się trzymać

W świecie gwintów metrycznych M16 nie ma miejsca na domysły. Podstawą jest zrozumienie, że różne skoki gwintu wymagają różnych średnic wierteł. Trzymanie się tych zasad gwarantuje sukces.

Standardowy gwint M16x2.0: Jaka jest jedyna prawidłowa średnica wiertła?

Kiedy mówimy o standardowym gwincie metrycznym M16, mamy na myśli ten o skoku 2,0 mm. W tym konkretnym przypadku, bezwzględnie należy stosować wiertło o średnicy dokładnie 14,0 mm. To jest wartość, która zapewnia optymalne warunki do pracy dla gwintownika i gwarantuje prawidłowe uformowanie gwintu.

Gwinty drobnozwojne M16: tabela wierteł, którą warto mieć pod ręką

Rynek oferuje również gwinty M16 o mniejszym skoku, tak zwane drobnozwojne. Wymagają one nieco większych średnic wierteł, aby naciąć odpowiednią głębokość gwintu. Oto zestawienie najpopularniejszych wariantów:

Skok gwintu M16	Średnica wiertła
M16x1,5	14,5 mm
M16x1,0	15,0 mm
M16x0,75	15,25 mm
M16x0,5	15,5 mm

Prosty wzór na obliczenie średnicy wiertła, który uratuje Cię w każdej sytuacji

Jeśli chcesz samodzielnie obliczyć potrzebną średnicę wiertła, możesz skorzystać z prostego wzoru. Podstawowa zasada mówi, że Średnica wiertła (D) = Średnica gwintu (M) - Skok gwintu (P). Dla przykładu, weźmy standardowy gwint M16x2,0: 16 mm (średnica gwintu) - 2 mm (skok gwintu) = 14 mm (średnica wiertła). Wzór ten jest niezwykle pomocny, gdy napotkasz mniej popularne rozmiary gwintów.

Materiał ma znaczenie: jak dopasować wiertło do stali, aluminium i żeliwa?

Poza skokiem gwintu, równie istotny jest materiał, który będziemy obrabiać. Różne materiały charakteryzują się odmienną twardością i kruchością, co wpływa na dobór średnicy wiertła.

Wiercenie w stali (konstrukcyjnej i nierdzewnej): Dlaczego nie ma tu miejsca na kompromisy?

Stal, zwłaszcza nierdzewna, jest materiałem twardym i stawia znaczny opór podczas skrawania. W przypadku stali, absolutnie kluczowe jest ścisłe przestrzeganie standardowych średnic wierteł. Użycie wiertła mniejszego niż przewidziane (np. 13,5 mm dla M16x2,0) znacząco zwiększa siły potrzebne do nacięcia gwintu. Może to prowadzić nie tylko do złamania gwintownika, ale także do jego szybkiego stępienia i uszkodzenia obrabianego elementu.

Obróbka metali miękkich (aluminium, mosiądz): Kiedy można lekko zwiększyć średnicę otworu?

Metale takie jak aluminium czy mosiądz są znacznie bardziej plastyczne i stawiają mniejszy opór. W ich przypadku dopuszczalne jest zastosowanie wiertła o średnicy o 0,1 mm większej niż standardowa. Taka niewielka modyfikacja zmniejsza siły potrzebne do gwintowania, co przekłada się na mniejsze obciążenie gwintownika i mniejsze ryzyko "wyciągania" materiału, czyli tworzenia się nadmiernej ilości wiórów, które mogą zapchać narzędzie.

Specyfika pracy z żeliwem: Jak uniknąć pęknięć i uszkodzeń?

Żeliwo, choć twarde, jest materiałem bardzo kruchym. Obróbka tego materiału wymaga szczególnej ostrożności. Podobnie jak w przypadku metali miękkich, zaleca się użycie wiertła o średnicy o 0,1 mm większej niż standardowa. Pozwala to zminimalizować naprężenia powstające podczas nacinania gwintu, co jest kluczowe dla zapobiegania pęknięciom i uszkodzeniom elementu.

Narzędzia i technika: jak profesjonalnie przygotować się do gwintowania

Sam dobór odpowiedniego wiertła to dopiero początek drogi do wykonania idealnego gwintu. Kluczowe są również odpowiednie narzędzia i technika pracy.

Otwór przelotowy a nieprzelotowy (ślepy): Jakiego gwintownika użyć w każdym przypadku?

Ważne jest rozróżnienie, czy wykonujemy gwint w otworze przelotowym (gdzie narzędzie przechodzi na wylot) czy nieprzelotowym (ślepy). Do otworów przelotowych zazwyczaj stosuje się gwintowniki z prostymi rowkami wiórowymi, które efektywnie odprowadzają wióry na zewnątrz. W przypadku otworów nieprzelotowych, lepszym wyborem są gwintowniki ze skośną linią śrubową (tzw. gwintowniki do otworów ślepych), które wypychają wióry do przodu, zapobiegając ich gromadzeniu się na dnie otworu.

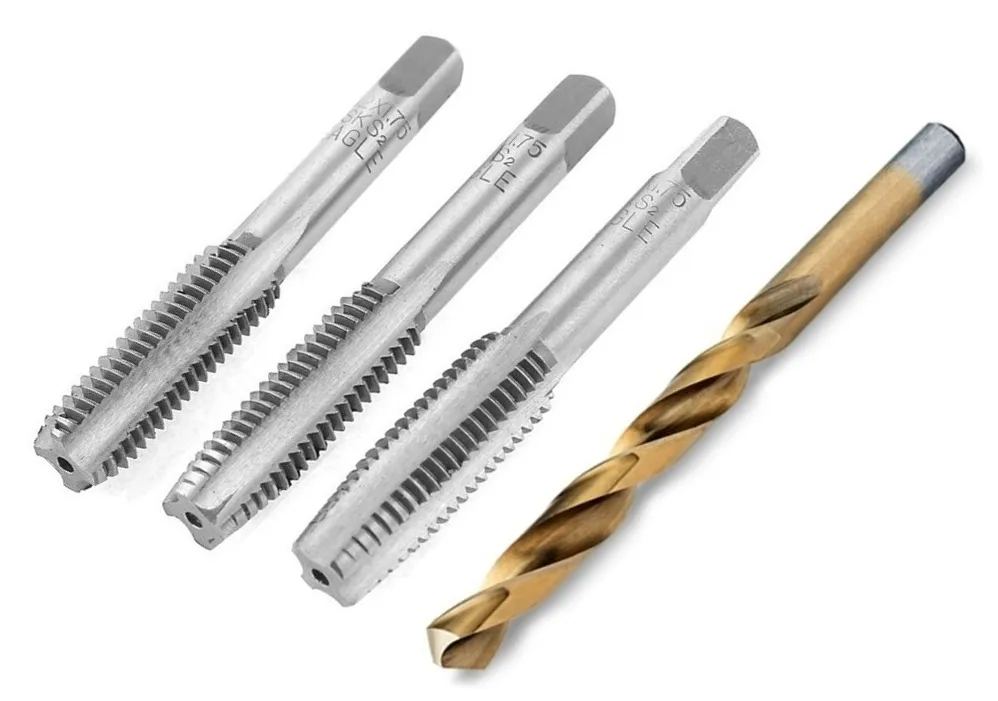

Warto pamiętać, że gwintowniki ręczne, często zgodne z normą DIN 352, sprzedawane są w kompletach po trzy sztuki: zdzierak (o ostrym kącie natarcia, usuwający większość materiału), pośredni (o mniejszym kącie, wyrównujący profil) i wykańczak (o małym kącie, nadający ostateczny kształt i kalibrę gwintu). Użycie całego kompletu zapewnia najlepsze rezultaty, zwłaszcza przy obróbce twardszych materiałów.

Rola chłodzenia i smarowania: Jaki olej do gwintowania wybrać, by praca szła gładko?

Chłodzenie i smarowanie to absolutne podstawy podczas gwintowania, zwłaszcza w przypadku metali. Brak odpowiedniego środka smarnego prowadzi do zwiększonego tarcia, przegrzewania narzędzia i materiału, co skraca żywotność gwintownika i obniża jakość wykonanego gwintu. Do obróbki stali, w tym stali nierdzewnej, zdecydowanie zaleca się stosowanie specjalistycznych olejów do gwintowania lub dedykowanych past. Zapewniają one nie tylko skuteczne chłodzenie, ale także tworzą warstwę poślizgową, która ułatwia skrawanie i zapobiega zacieraniu się wiórów.

Zachowanie idealnej prostopadłości: Techniki i narzędzia, które gwarantują prosty gwint

Jednym z najczęstszych błędów prowadzących do złamania gwintownika jest jego krzywe prowadzenie. Gwintownik musi być wprowadzany do otworu idealnie prostopadle do obrabianej powierzchni. Nawet niewielkie odchylenie może spowodować, że narzędzie zacznie klinować się w materiale, generując nadmierne naprężenia. Aby tego uniknąć, warto używać prowadników gwintownika, precyzyjnie ustawiać obrabiany element lub korzystać z wiertarki stołowej, która gwarantuje pionowe prowadzenie narzędzia.

Najczęstsze błędy przy gwintowaniu M16 i jak ich skutecznie unikać

Podsumujmy najczęściej popełniane błędy, abyś mógł ich świadomie unikać w swojej pracy.

Błąd #1: Zbyt mały otwór pewna droga do złamania narzędzia

Jak już wielokrotnie podkreślałem, użycie wiertła o średnicy mniejszej niż przewidziana dla danego gwintu jest najprostszą drogą do jego złamania. Dotyczy to zwłaszcza sytuacji, gdy próbujemy zastosować wiertło 13,5 mm zamiast 14,0 mm dla standardowego gwintu M16x2,0. Siły skrawania rosną wykładniczo wraz ze zmniejszeniem średnicy otworu, a gwintownik po prostu nie jest w stanie sprostać takiemu obciążeniu. Zawsze sprawdzaj tabele lub obliczaj średnicę wiertła zgodnie z podanymi wzorami.

Błąd #2: Brak odpowiedniego smarowania przegrzanie i niska jakość gwintu

Próba gwintowania "na sucho" lub z użyciem niewłaściwego środka smarnego to kolejny częsty błąd. Brak odpowiedniego chłodzenia i smarowania prowadzi do przegrzewania zarówno gwintownika, jak i materiału. Wysoka temperatura powoduje szybsze zużycie narzędzia, zmniejsza jego twardość i może prowadzić do zatarcia wiórów w rowkach. W efekcie otrzymujemy gwint o nierównej powierzchni, z zadziorami, który szybko się zużyje lub nie będzie spełniał swojej funkcji.

Błąd #3: "Krzywe" wchodzenie gwintownikiem jak rozpoznać problem i go skorygować?

Problem z krzywym prowadzeniem gwintownika jest często trudny do zauważenia od razu. Można go rozpoznać po tym, że gwintownik stawia nienaturalnie duży opór już na początku pracy lub po tym, że nacięty gwint jest nierówny, ma "falujący" profil. Kluczem do uniknięcia tego błędu jest staranne przygotowanie stanowiska pracy, upewnienie się, że obrabiany element jest stabilnie zamocowany, a samo wprowadzenie gwintownika odbywa się z zachowaniem idealnej prostopadłości. W razie wątpliwości, lepiej kilkukrotnie sprawdzić ustawienie narzędzia, niż ryzykować jego złamanie.

Przeczytaj również: Jaką wybrać piłę spalinową, aby uniknąć kosztownych błędów?

Twoja droga do idealnego gwintu M16: kluczowe wnioski i dalsze kroki

Mam nadzieję, że ten artykuł dostarczył Ci jasnych i praktycznych wskazówek, jak prawidłowo dobrać wiertło pod gwint M16, niezależnie od jego skoku czy rodzaju obrabianego materiału. Teraz już wiesz, że precyzja na etapie wiercenia otworu jest fundamentem sukcesu, który pozwoli Ci uniknąć kosztownych błędów i frustracji związanych ze złamanym narzędziem czy uszkodzonym elementem.

• Zawsze dobieraj średnicę wiertła do skoku gwintu dla standardowego M16x2,0 jest to 14,0 mm, a dla gwintów drobnozwojnych stosuj odpowiednio większe wiertła.
• Pamiętaj o wpływie materiału: w przypadku stali trzymaj się ściśle norm, a przy aluminium, mosiądzu czy żeliwie możesz lekko zwiększyć średnicę wiertła (o 0,1 mm).
• Kluczowe dla powodzenia operacji są również: prostopadłe prowadzenie gwintownika, stosowanie odpowiedniego chłodzenia i smarowania oraz wybór właściwego typu gwintownika do rodzaju otworu (przelotowy/ślepy).

Z mojego doświadczenia wynika, że najwięcej problemów sprawia pośpiech i rutyna. Warto poświęcić te dodatkowe kilka minut na dokładne sprawdzenie średnicy wiertła i ustawienia narzędzia. Widziałem wiele razy, jak drobne niedopatrzenie na początku prowadzi do poważnych problemów w dalszej pracy. Dlatego zachęcam Cię do traktowania tych zasad jako absolutnej podstawy to one gwarantują nie tylko powodzenie, ale i bezpieczeństwo podczas pracy.

A jakie są Twoje doświadczenia z gwintowaniem M16? Czy zdarzyło Ci się popełnić któryś z opisanych błędów i jak sobie z tym poradziłeś? Podziel się swoją opinią w komentarzach!
