Budowa wrzeciona do wiertarki DIY: Poradnik krok po kroku

Budowa własnego wrzeciona do wiertarki może wydawać się zadaniem dla zaawansowanych mechaników, ale dla wielu hobbystów w Polsce to fascynujący projekt DIY, który pozwala na stworzenie precyzyjnego elementu dostosowanego do indywidualnych potrzeb. W tym obszernym poradniku przeprowadzimy Cię krok po kroku przez cały proces od doboru komponentów, przez projektowanie, aż po montaż i testowanie, z naciskiem na kluczowe aspekty, takie jak minimalizacja bicia i zapewnienie osiowości.

Czy warto zbudować własne wrzeciono do wiertarki?

W roku 2025 samodzielna budowa wrzeciona do wiertarki nadal stanowi atrakcyjną opcję dla wielu entuzjastów majsterkowania, zwłaszcza w Polsce, gdzie ruch DIY ma się świetnie. Chociaż na rynku dostępne są gotowe rozwiązania, często ich cena może być zaporowa, szczególnie jeśli potrzebujemy wrzeciona o specyficznych parametrach. Koszt zakupu wysokiej jakości komponentów, takich jak precyzyjny wałek i markowe łożyska, może być porównywalny lub nawet niższy niż cena gotowego, ale mniej konfigurowalnego produktu. Projekt DIY daje niepowtarzalną satysfakcję z wykonania czegoś własnymi rękami i możliwość idealnego dopasowania wrzeciona do potrzeb konkretnej maszyny, na przykład amatorskiej wiertarki stołowej czy małej frezarki CNC. Największy sens ma to wtedy, gdy chcemy uzyskać parametry niedostępne w standardowych produktach lub gdy chcemy po prostu pogłębić swoją wiedzę techniczną i umiejętności manualne, a dostęp do podstawowych narzędzi warsztatowych, w tym tokarki, nie stanowi problemu.

Budowa własnego wrzeciona, choć satysfakcjonująca, wiąże się z pewnymi wyzwaniami, które wymagają dużej dokładności i cierpliwości. Najpoważniejszym problemem jest zapewnienie idealnej osiowości całego zespołu od wałka, przez łożyska, po mocowanie uchwytu. Nawet niewielkie odchylenia mogą skutkować tzw. "biciem" wrzeciona, czyli jego nieosiowym obracaniem się. To zjawisko jest niezwykle niebezpieczne, ponieważ prowadzi do nadmiernych wibracji, przyspieszonego zużycia łożysk, a w skrajnych przypadkach może nawet doprowadzić do uszkodzenia narzędzi lub samej wiertarki. Kolejnym kluczowym aspektem jest precyzyjne pasowanie łożysk w obudowie oraz na wałku. Zbyt luźne pasowanie spowoduje drgania i nierówną pracę, podczas gdy zbyt ciasne może prowadzić do zatarcia lub uszkodzenia łożysk już na etapie montażu. Te wyzwania sprawiają, że projekt ten jest idealny dla osób, które cenią sobie precyzję i nie boją się skomplikowanych zadań.

Niezbędne narzędzia i materiały do budowy wrzeciona

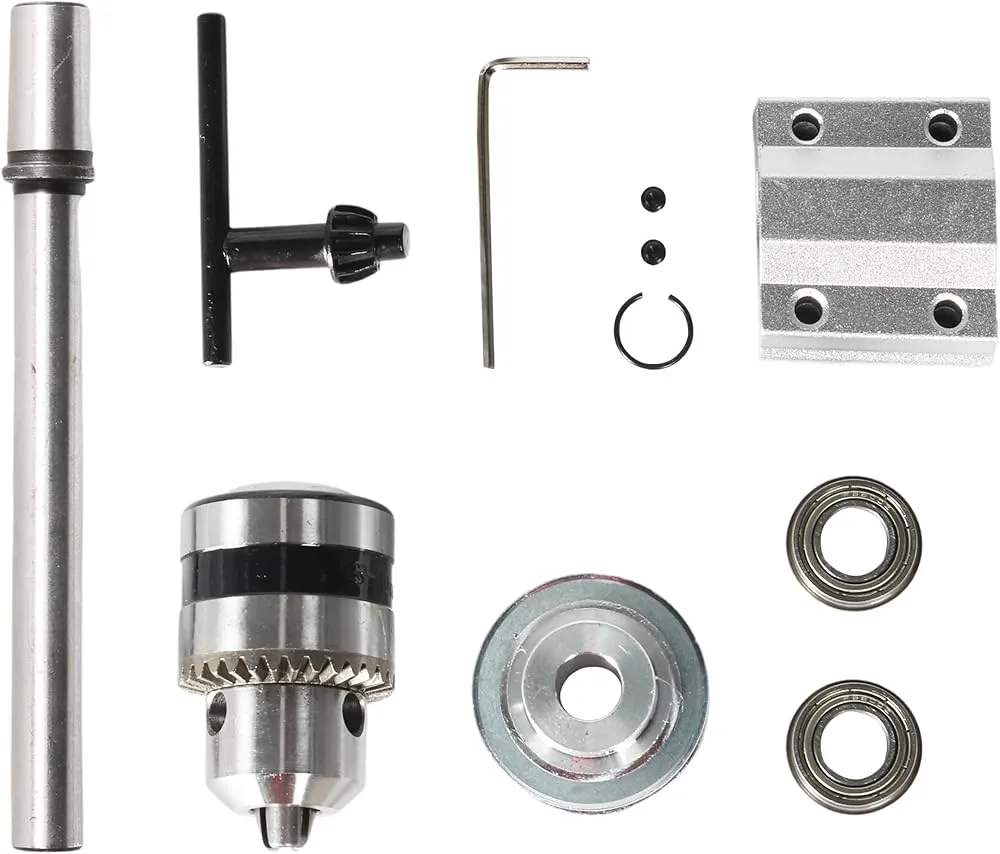

• Precyzyjny wałek: Najlepiej hartowany i szlifowany, o średnicy od 15 mm do 25 mm, w zależności od planowanego obciążenia i rozmiaru wrzeciona.
• Łożyska maszynowe: Zazwyczaj stosuje się dwa lub więcej łożysk kulkowych zwykłych, np. popularne serie 6000 (np. 6004, 6005, 6006). Ważne jest, aby były to łożyska o wysokiej precyzji, najlepiej renomowanych producentów.
• Obudowa (tuleja): Może być wykonana z grubej rury stalowej, precyzyjnie wytoczonego elementu z litego metalu lub specjalistycznego profilu. Musi być idealnie cylindryczna i mieć wewnętrzną średnicę dopasowaną do zewnętrznej średnicy łożysk.

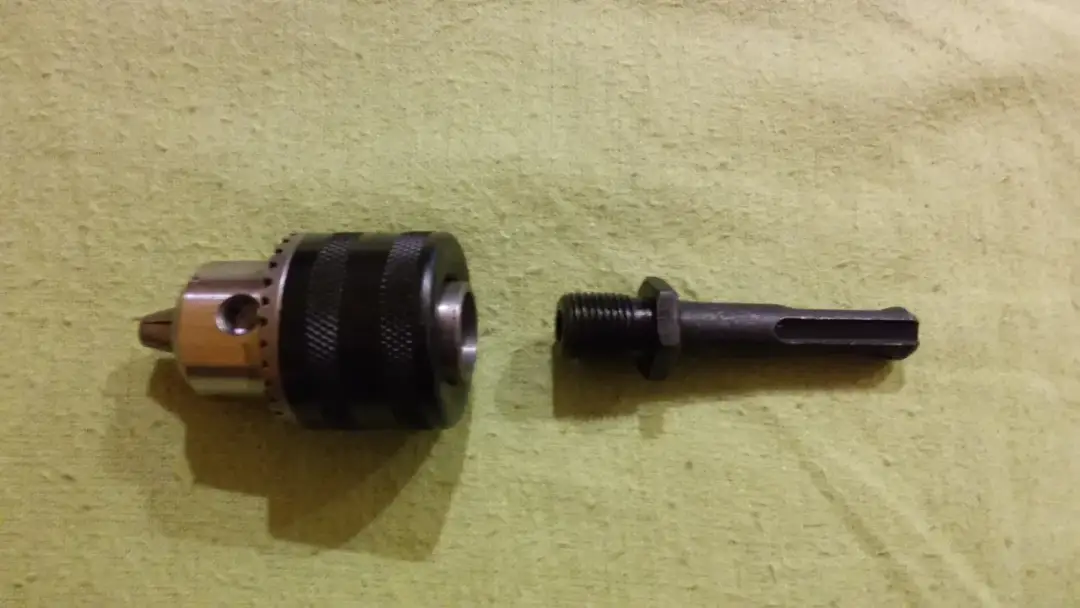

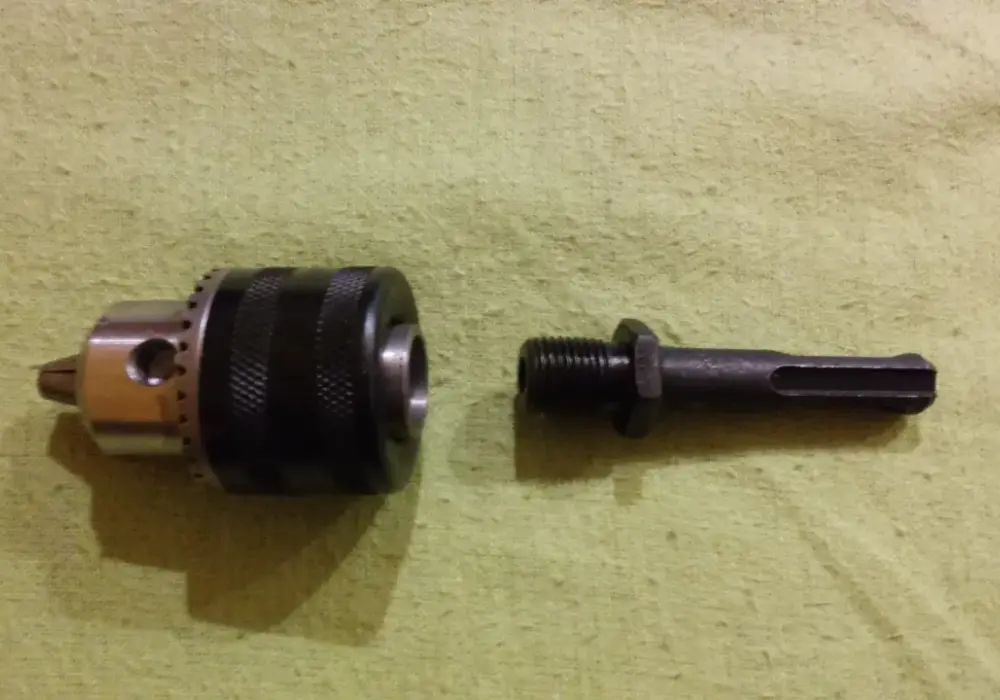

• Mocowanie uchwytu wiertarskiego: Najczęściej jest to stożek Morse'a (np. MK1, MK2, MK3) osadzany na wcisk na końcu wałka, lub gwintowany koniec wałka, na który nakręca się uchwyt.

• Tokarka: Niezbędna do precyzyjnego wytoczenia obudowy, obróbki wałka i osadzenia mocowania uchwytu.
• Klucze imbusowe i nasadowe: Do montażu i demontażu elementów.
• Ściągacz do łożysk: Może być pomocny przy demontażu starych lub przy precyzyjnym montażu nowych łożysk.
• Kątownik i suwmiarka: Do pomiarów i kontroli kątów.
• Nitownica (jeśli stosujemy nity do mocowania): W zależności od konstrukcji.
• Klucz dynamometryczny: Do precyzyjnego dokręcania elementów, jeśli konstrukcja tego wymaga.
• Narzędzia do cięcia metalu: Piła do metalu, szlifierka kątowa.
• Wiertarka: Do wstępnego przygotowania otworów.
• Klucz do łożysk: Specjalistyczne narzędzie do montażu łożysk.

W Polsce wysokiej jakości komponenty do budowy wrzeciona, takie jak precyzyjne wałki, łożyska maszynowe czy stożki Morse'a, można znaleźć w specjalistycznych sklepach z częściami maszynowymi, hurtowniach technicznych, a także na platformach internetowych. Warto śledzić polskie fora internetowe poświęcone obróbce metali i budowie maszyn, takie jak elektroda.pl czy fora związane z amatorskimi konstrukcjami CNC. Tam często można znaleźć oferty sprzedaży używanych, ale wciąż sprawnych części od innych majsterkowiczów lub rekomendacje sprawdzonych dostawców. Jeśli chodzi o łożyska, zdecydowanie polecam inwestycję w sprawdzone marki, takie jak FAG, SKF czy PBF ich wyższa cena przekłada się na znacznie dłuższą żywotność i precyzję pracy, co w przypadku wrzeciona jest kluczowe.

Projektowanie wrzeciona fundament precyzji

Dobór odpowiedniej średnicy wałka i rodzaju łożysk jest fundamentem udanej konstrukcji wrzeciona. Jeśli planujesz używać wrzeciona do lekkich prac, np. wiercenia w drewnie lub tworzywach sztucznych, wałek o średnicy 15-20 mm z łożyskami serii 6000 (np. 6004 lub 6005) powinien być wystarczający. W przypadku cięższych zastosowań, frezowania aluminium czy obróbki stali, zdecydowanie lepiej postawić na grubszy wałek, np. 25 mm lub więcej, oraz łożyska o większej nośności, być może nawet dedykowane łożyska skośne, które lepiej radzą sobie z obciążeniami osiowymi. Pamiętaj, że im większe obroty planujesz osiągnąć, tym ważniejsza staje się precyzja wykonania i jakość łożysk. Zawsze warto lekko przewymiarować wałek i łożyska, aby mieć pewien zapas wytrzymałości i wydłużyć żywotność całego zespołu.

Wybór metody mocowania uchwytu wiertarskiego to kolejny kluczowy element wpływający na precyzję całego wrzeciona. Stożek Morse'a, szczególnie gdy jest precyzyjnie osadzony na wcisk na końcu wałka, zapewnia bardzo stabilne i współosiowe połączenie. Jest to rozwiązanie powszechnie stosowane w profesjonalnych maszynach, ponieważ minimalizuje ryzyko bicia i zapewnia pewne trzymanie narzędzia. Popularne rozmiary to np. MK1, MK2, MK3, w zależności od wielkości wrzeciona. Alternatywą jest nagwintowanie końca wałka i nakręcenie na niego uchwytu wiertarskiego. Ta metoda jest prostsza w wykonaniu, ale zazwyczaj mniej precyzyjna, ponieważ gwint może wprowadzać pewne luzy i bicie, zwłaszcza jeśli nie jest wykonany z najwyższą dokładnością. Dla projektów wymagających największej precyzji, zdecydowanie rekomenduję zastosowanie stożka Morse'a.

Prosty, ale funkcjonalny schemat konstrukcyjny wrzeciona dla amatorskiego projektu opiera się na zasadzie osadzenia wałka w obudowie za pomocą dwóch łożysk. Obudowa, czyli tuleja, musi być precyzyjnie wytoczona lub rozwiercona tak, aby otwory na łożyska były idealnie współosiowe. Łożyska osadza się w tej tulei, często z lekkim pasowaniem wciskowym, zapewniając ich stabilność. Wałek następnie wprasowuje się w wewnętrzne pierścienie łożysk. Kluczowe jest, aby odległość między środkami łożysk była odpowiednio dobrana im większa, tym większa stabilność wałka, ale też większe wymagania co do precyzji wykonania obudowy. Na jednym końcu wałka znajduje się mocowanie uchwytu wiertarskiego (np. stożek Morse'a), a drugi koniec może być wykorzystany do napędu (np. poprzez koło pasowe). Ważne jest również zastosowanie odpowiednich zabezpieczeń, takich jak pierścienie segera lub nakrętki kontrujące, aby zapobiec przemieszczaniu się wałka w osi.

Budowa wrzeciona krok po kroku

1. Precyzyjne przygotowanie obudowy na łożyska: To absolutnie kluczowy etap, od którego zależy przyszła precyzja całego wrzeciona. Obudowa, czyli tuleja, musi być wykonana z materiału o odpowiedniej wytrzymałości (np. stal, aluminium lotnicze). Najlepszym rozwiązaniem jest toczenie jej na tokarni, aby uzyskać idealnie cylindryczne wnętrze z precyzyjnie wykonanymi gniazdami pod łożyska. Średnica wewnętrzna tych gniazd musi być dokładnie dopasowana do średnicy zewnętrznej łożysk zazwyczaj stosuje się pasowanie wciskowe, które zapewnia stabilność łożysk i zapobiega ich obracaniu się w obudowie. Niewspółosiowość gniazd pod łożyska jest jedną z najczęstszych przyczyn bicia wrzeciona.
2. Obróbka wałka i przygotowanie gniazd pod łożyska: Wałek musi być prosty i mieć odpowiednią średnicę, aby zapewnić ciasne pasowanie z wewnętrznymi pierścieniami łożysk. Jeśli wałek jest nieco za cienki, można zastosować specjalne tuleje dystansowe lub delikatnie zwiększyć średnicę wewnętrzną łożysk (choć to rozwiązanie mniej preferowane). Ważne jest, aby powierzchnie wałka, na których spoczywają łożyska, były idealnie gładkie i współosiowe z resztą wałka. Końcówka wałka, na której będzie mocowany uchwyt wiertarski, musi być przygotowana zgodnie z wybraną metodą albo do osadzenia stożka Morse'a (często wymaga to precyzyjnego wytoczenia otworu w stożku i na wałku), albo do nagwintowania.
3. Prawidłowe osadzanie łożysk: Łożyska można osadzać w obudowie przy użyciu prasy hydraulicznej lub mechanicznej, co zapewnia równomierne rozłożenie siły i zapobiega uszkodzeniu delikatnych elementów łożyska. Alternatywnie, można zastosować metody termiczne: podgrzanie obudowy lub schłodzenie łożysk. Kluczowe jest, aby łożyska były osadzane prosto i bez przechylenia. Po osadzeniu łożysk w obudowie, wałek jest wprasowywany w wewnętrzne pierścienie łożysk. Tutaj również należy zachować ostrożność, aby nie uszkodzić łożysk. Zbyt luźne pasowanie łożysk w obudowie lub na wałku doprowadzi do drgań i szybkiego zużycia, zbyt ciasne może spowodować zablokowanie lub zniszczenie łożyska.
4. Montaż wałka w obudowie i finalne zabezpieczenie: Po osadzeniu łożysk w obudowie i wprasowaniu wałka, należy upewnić się, że wałek obraca się swobodnie, bez oporów i luzów. Następnie montuje się elementy zabezpieczające, które zapobiegają osiowemu przemieszczaniu się wałka. Mogą to być pierścienie segera osadzone w rowkach na wałku lub w obudowie, specjalne nakrętki kontrujące lub inne dedykowane rozwiązania. Ważne jest, aby te zabezpieczenia nie powodowały nadmiernego docisku łożysk, co mogłoby je uszkodzić.
5. Instalacja mocowania pod uchwyt wiertarski: Jeśli zdecydowaliśmy się na stożek Morse'a, jest on zazwyczaj osadzany na wcisk na końcu wałka. Wymaga to bardzo precyzyjnego dopasowania obu elementów. Czasami stosuje się dodatkowe zabezpieczenie, np. mały gwint i nakrętkę, aby zapobiec samoczynnemu rozłączeniu. Jeśli wybieramy metodę gwintowaną, należy precyzyjnie nagwintować koniec wałka, a następnie nakręcić na niego uchwyt wiertarski, często z użyciem kleju do gwintów lub podkładki blokującej, aby zapobiec poluzowaniu.

Jak zminimalizować bicie wrzeciona?

"Bicie" wrzeciona to nic innego jak jego nieosiowe obracanie się, czyli sytuacja, w której oś obrotu wałka nie pokrywa się idealnie z geometryczną osią jego obrotu. Jest to zjawisko niezwykle niebezpieczne dla każdej maszyny obrabiającej. W przypadku wiertarki, nadmierne bicie prowadzi do nierównomiernego wiercenia, powstawania śladów na obrabianym materiale, szybkiego zużycia wierteł i samych łożysk wrzeciona. W skrajnych przypadkach może spowodować wyrwanie narzędzia z uchwytu lub pęknięcie elementów wrzeciona, co stwarza poważne ryzyko dla operatora. Dlatego właśnie minimalizacja bicia jest priorytetem podczas budowy każdego wrzeciona.

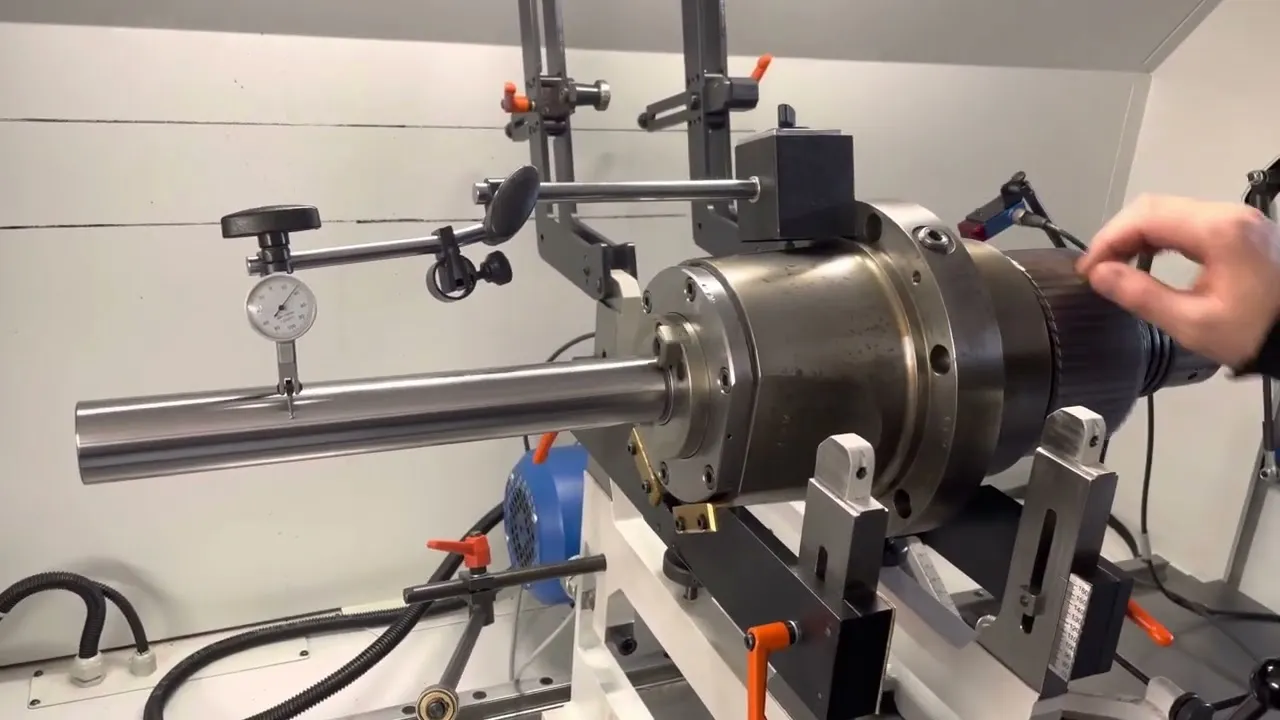

• Pomiar czujnikiem zegarowym: Jest to najbardziej precyzyjna metoda. Czujnik zegarowy z podstawą magnetyczną mocuje się do korpusu wiertarki lub stołu roboczego, a jego wskazówka opiera się na powierzchni obracającego się wałka lub wewnętrznej powierzchni uchwytu wiertarskiego. Obracając powoli wrzecionem, odczytujemy maksymalne wychylenie wskazówki to właśnie wartość bicia.
• Proste metody wizualne: Choć mniej precyzyjne, mogą dać wstępne pojęcie o problemie. Można np. przyłożyć do obracającego się elementu cienki patyczek lub rysik i obserwować, czy jego końcówka porusza się po idealnym okręgu, czy też rysuje elipsę.
• Kontrola współosiowości gniazd łożyskowych: Po wytoczeniu obudowy, można sprawdzić współosiowość gniazd łożyskowych za pomocą precyzyjnych prętów lub trzpieni, które powinny idealnie przejść przez oba otwory.
• Sprawdzenie prostoliniowości wałka: Wałek powinien być sprawdzony pod kątem prostoliniowości, np. poprzez toczenie go na tokarni lub umieszczenie na pryzmach i obracanie, obserwując wychylenie wskaźnika.

Dla amatorskich projektów wrzecion, dopuszczalne tolerancje bicia zazwyczaj mieszczą się w zakresie od 0.02 mm do 0.05 mm. Osiągnięcie takiego poziomu precyzji w domowych warunkach, bez dostępu do profesjonalnych maszyn i narzędzi pomiarowych, jest bardzo trudne. Warto jednak dążyć do jak najmniejszego bicia, ponieważ nawet niewielkie odchylenia mogą znacząco wpłynąć na jakość pracy i żywotność narzędzi. W zastosowaniach profesjonalnych, gdzie wymagana jest najwyższa precyzja, tolerancje te są wielokrotnie mniejsze i wynoszą rzędu kilku mikronów.

Bezpieczeństwo pracy z wrzecionem

• Okulary ochronne: Absolutnie niezbędne podczas wszelkich prac mechanicznych, obróbki metalu, montażu i testowania. Chronią oczy przed odpryskami metalu, wiórami i innymi zagrożeniami.
• Rękawice ochronne: Zalecane podczas pracy z ostrymi narzędziami i elementami metalowymi, aby zapobiec skaleczeniom. Należy jednak uważać, aby luźne rękawice nie zaplątały się w ruchome części maszyn.
• Odpowiedni ubiór: Unikaj luźnych ubrań, które mogą zostać pochwycone przez ruchome części. Preferowane są dopasowane ubrania robocze.
• Ochrona słuchu: Podczas pracy z maszynami generującymi duży hałas (np. szlifierka kątowa, tokarka) warto stosować zatyczki lub nauszniki ochronne.
• Uziemienie narzędzi i maszyn: Zapewnia ochronę przed porażeniem prądem.
• Stabilne mocowanie obrabianego elementu: Upewnij się, że materiał, który jest obrabiany, jest pewnie zamocowany, aby zapobiec jego wyrwaniu podczas pracy.
• Zachowanie porządku w miejscu pracy: Ułatwia pracę i minimalizuje ryzyko potknięcia się lub zahaczenia o narzędzia.
• Znajomość obsługiwanych maszyn: Przed rozpoczęciem pracy z tokarką, frezarką czy wiertarką, upewnij się, że znasz ich obsługę i zasady bezpiecznego użytkowania.

Eksperci i doświadczeni majsterkowicze bezwzględnie podkreślają konieczność zachowania zasad bezpieczeństwa. Główne zagrożenia to: pęknięcie źle wykonanego wrzeciona przy wysokich obrotach, wyrwanie obrabianego elementu lub narzędzia z powodu nadmiernych drgań oraz ryzyko obrażeń podczas samego procesu obróbki i montażu. Zawsze należy stosować okulary ochronne.

Pierwsze uruchomienie i testowanie samodzielnie zbudowanego wrzeciona to moment, który wymaga szczególnej ostrożności. Rozpocznij od niskich obrotów, stopniowo je zwiększając, jednocześnie uważnie obserwując zachowanie całego zespołu. Nasłuchuj wszelkich nietypowych dźwięków nadmiernego hałasu, zgrzytów, stuków. Sprawdzaj, czy nie pojawiają się nadmierne wibracje. Jeśli wszystko wydaje się być w porządku, możesz stopniowo zwiększać obroty do docelowych wartości. Podczas testów warto również sprawdzić, czy uchwyt wiertarski jest pewnie zamocowany i czy nie ma luzów na połączeniu wrzeciona z uchwytem.

• Nadmierne drgania: Mogą świadczyć o biciu wrzeciona, niewłaściwym pasowaniu łożysk lub uszkodzeniu wałka.
• Głośna praca, stuki, zgrzyty: Często wskazują na problemy z łożyskami, niewystarczające smarowanie lub obecność ciał obcych w mechanizmie.
• Luz na wałku: Wyczuwalny luz osiowy lub promieniowy na wałku świadczy o zużyciu lub uszkodzeniu łożysk, albo o poluzowaniu elementów mocujących.
• Wzrost temperatury: Nadmierne nagrzewanie się wrzeciona podczas pracy może oznaczać zbyt ciasne pasowanie łożysk, brak smarowania lub nadmierne obciążenie.
• Widoczne uszkodzenia: Pęknięcia, odkształcenia elementów wrzeciona wymagają natychmiastowego zaprzestania pracy i weryfikacji stanu technicznego.
