Czujniki podczerwieni (IR) stanowią kluczowy element w projektach Arduino, umożliwiając wykrywanie ruchu i zdalne sterowanie urządzeniami. To proste w obsłudze komponenty, które przekształcają promieniowanie podczerwone w sygnały elektryczne. Działają szybko i precyzyjnie.
Wykorzystanie czujników IR w Arduino jest niezwykle wszechstronne. Od prostych systemów alarmowych po zaawansowane projekty robotyczne. Ich instalacja wymaga jedynie trzech podstawowych połączeń. Działają na zasadzie emisji i detekcji promieniowania podczerwonego.
Najważniejsze informacje:- Czujniki IR występują w trzech głównych typach: czujniki ruchu, odbiorniki i nadajniki
- Podstawowe połączenie wymaga tylko pinów VCC, GND i OUT
- Programowanie czujników IR w Arduino jest proste i intuicyjne
- Znajdują zastosowanie w robotyce, alarmach i sterowaniu urządzeniami
- Działają poprzez emisję i detekcję promieniowania podczerwonego
- Są energooszczędne i niezawodne w działaniu
Czym jest czujnik IR i jakie są jego rodzaje?
Czujnik IR Arduino to elektroniczny komponent wykrywający promieniowanie podczerwone. Jego działanie opiera się na detekcji zmian w promieniowaniu cieplnym. Jest niezwykle skuteczny w wykrywaniu ruchu i zmian temperatury.
Moduł IR Arduino działa w oparciu o zasadę emisji i odbicia promieni podczerwonych. Wykorzystuje diodę LED do emisji promieniowania. Po odbiciu od przeszkody, promienie wracają do fotodetektora.
- Detektor ruchu Arduino (PIR): Wykrywa zmiany promieniowania podczerwonego emitowanego przez poruszające się obiekty
- Odbiornik podczerwieni Arduino: Odbiera sygnały z pilotów i innych nadajników IR
- Nadajnik IR Arduino: Emituje sygnały podczerwone do komunikacji z innymi urządzeniami
Zastosowania czujników podczerwieni Arduino są bardzo szerokie. Od systemów alarmowych i automatyki domowej, po zaawansowane projekty robotyczne i systemy zdalnego sterowania urządzeniami.
Niezbędne komponenty do rozpoczęcia pracy
Do rozpoczęcia pracy z czujnikiem IR Arduino potrzebny jest podstawowy zestaw komponentów. Wszystkie elementy są łatwo dostępne w sklepach elektronicznych.
| Nazwa komponentu | Specyfikacja | Orientacyjna cena |
| Arduino Uno | Mikroprocesor ATmega328P | 45 PLN |
| Czujnik IR | TSOP31236 lub HC-SR501 | 12 PLN |
| Przewody połączeniowe | Żeńsko-męskie, 20cm | 8 PLN |
Przy zakupie komponentów warto zwrócić uwagę na jakość czujnika IR Arduino. Polecane są markowe produkty z gwarancją i wsparciem technicznym.

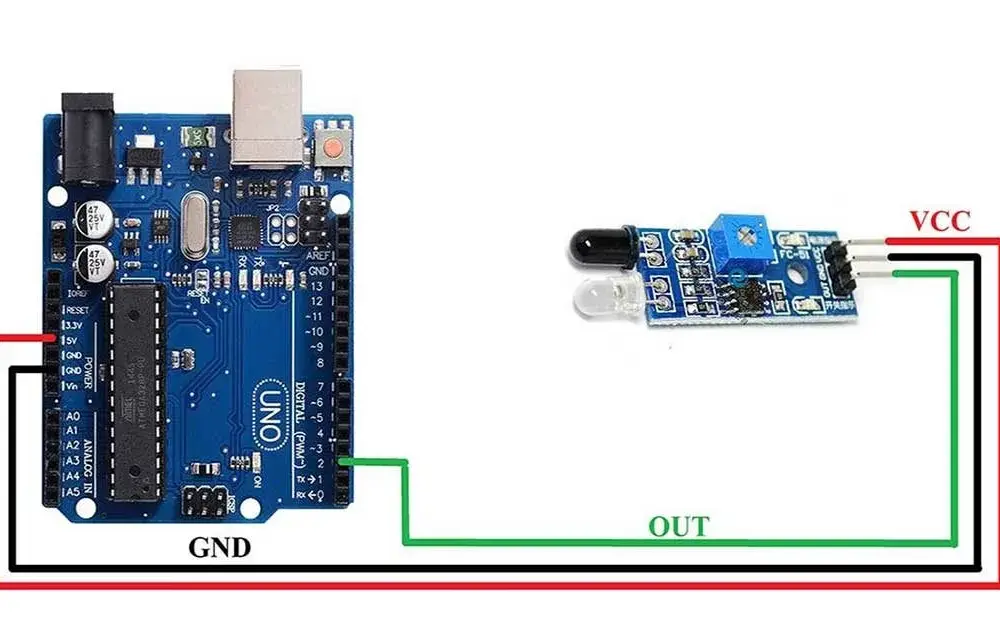

Instrukcja podłączenia czujnika IR do Arduino
Czujnik IR Arduino wymaga poprawnego podłączenia trzech podstawowych pinów. Najpierw podłącz pin VCC do źródła zasilania 5V na płytce Arduino, następnie połącz GND z masą.
Ostatnim krokiem jest podłączenie pinu OUT do wybranego pinu cyfrowego Arduino. Najczęściej wykorzystuje się pin D2 lub D9 ze względu na ich kompatybilność z przerwaniami.
Sprawdź poprawność połączeń za pomocą multimetru. Zmierz napięcie na pinie VCC, które powinno wynosić około 5V.
Opis pinów i ich funkcji
Pin VCC służy do zasilania czujnika IR Arduino. Wymaga stabilnego napięcia 5V do prawidłowego działania.
Pin GND (masa) zamyka obwód elektryczny. Musi być połączony z masą Arduino dla zapewnienia właściwego przepływu prądu.
Pin OUT wysyła sygnały cyfrowe do Arduino. Zmienia stan między HIGH a LOW w zależności od wykrycia ruchu.
Niektóre modele detektora ruchu Arduino posiadają dodatkowe piny konfiguracyjne. Służą one do regulacji czułości i czasu opóźnienia.
Programowanie czujnika - pierwszy szkic
Programowanie czujnika IR Arduino zaczynamy od prostego szkicu. Deklarujemy piny i ustawiamy tryb Serial do debugowania. W funkcji setup() inicjalizujemy komunikację szeregową.
Kod bazowy wykorzystuje digitalRead() do odczytu stanu czujnika. Wykorzystujemy funkcję loop() do ciągłego monitorowania sygnału z czujnika.
```cpp int irPin = 2; // Pin dla czujnika IR void setup() { Serial.begin(9600); pinMode(irPin, INPUT); } void loop() { if (digitalRead(irPin) == HIGH) { Serial.println("Wykryto ruch!"); delay(1000); } } ```Funkcja setup() konfiguruje pin cyfrowy jako wejście. Jest to kluczowe dla prawidłowego odczytu sygnałów z czujnika podczerwieni Arduino.
W głównej pętli loop() sprawdzamy stan czujnika. Program reaguje na wykrycie ruchu wyświetleniem komunikatu.
Funkcja delay() zapobiega zbyt częstym odczytom. Pozwala to na stabilniejsze działanie detektora ruchu Arduino.
Modyfikacje i optymalizacja kodu
Podstawowy kod można ulepszyć dodając detekcję krawędzi sygnału. Pozwoli to na dokładniejsze wykrywanie zmian stanu czujnika IR Arduino.
Warto również dodać filtrowanie drgań i opóźnienie między odczytami. To zwiększy niezawodność detektora ruchu Arduino.
```cpp int irPin = 2; unsigned long lastDetection = 0; boolean currentState = false; void setup() { Serial.begin(9600); pinMode(irPin, INPUT); } void loop() { if (digitalRead(irPin) == HIGH && !currentState && (millis() - lastDetection > 2000)) { currentState = true; lastDetection = millis(); Serial.println("Ruch wykryty!"); } else if (digitalRead(irPin) == LOW) { currentState = false; } } ```W zmodyfikowanym kodzie dodano zmienną lastDetection do śledzenia czasu. Wprowadzono również mechanizm debouncing i wykorzystano funkcję millis() zamiast delay(), co znacząco poprawia responsywność czujnika podczerwieni Arduino.
Testowanie działania czujnika
Testowanie modułu IR Arduino rozpoczynamy od prostych ruchów ręką. Obserwujemy reakcję diody LED na płytce oraz komunikaty w Monitorze Szeregowym.
Kolejnym krokiem jest sprawdzenie zasięgu działania czujnika. Wykonujemy serię testów w różnych odległościach i przy różnym oświetleniu.
- Sprawdzenie reakcji na ruch w odległości 1m, 2m i 3m
- Weryfikacja działania przy różnym oświetleniu
- Test kąta wykrywania ruchu
- Pomiar czasu reakcji na zmiany
Wyniki testów pozwolą dostosować parametry czujnika IR Arduino. Szczególną uwagę należy zwrócić na stabilność odczytów.
Rozwiązywanie typowych problemów
Czujnik podczerwieni Arduino może czasem dawać fałszywe odczyty. Najczęściej jest to spowodowane zakłóceniami zewnętrznymi lub niewłaściwą kalibracją.
Problem z zasięgiem często wynika z nieprawidłowego napięcia zasilania. Sprawdź, czy czujnik IR Arduino otrzymuje stabilne 5V.
Nieregularne działanie może być spowodowane luźnymi połączeniami. Upewnij się, że wszystkie przewody są dobrze zamocowane.
| Problem | Rozwiązanie |
| Fałszywe odczyty | Dodaj filtrowanie programowe i zwiększ opóźnienie |
| Brak reakcji | Sprawdź połączenia i napięcie zasilania |
| Niestabilne działanie | Zweryfikuj jakość przewodów i połączeń |
W przypadku problemów z detektorem ruchu Arduino zawsze zaczynaj od sprawdzenia podstaw. Systematyczna diagnostyka pomoże szybko zlokalizować źródło problemu.
Praktyczne projekty z czujnikiem IR
Czujnik IR Arduino świetnie sprawdza się w projektach automatyki domowej. Można go wykorzystać do budowy systemów bezpieczeństwa, sterowania oświetleniem czy liczenia osób.
Detektor ruchu Arduino może kontrolować automatyczne oświetlenie. System włącza światło po wykryciu ruchu i wyłącza je po określonym czasie bezczynności. Jest to energooszczędne i praktyczne rozwiązanie.
Odbiornik podczerwieni Arduino sprawdzi się w projekcie zdalnego sterowania. Możesz stworzyć własny system kontroli urządzeń RTV, wykorzystując standardowe piloty na podczerwień.
Możliwości czujnika podczerwieni Arduino są ogromne. Od prostych zabawek po zaawansowane systemy zabezpieczeń - wszystko zależy od Twojej kreatywności.
Projekt systemu alarmowego
System alarmowy z modułem IR Arduino wymaga kilku podstawowych komponentów. Oprócz czujnika IR, potrzebny będzie buzzer i dioda LED jako sygnalizatory.
Montaż rozpoczynamy od połączenia wszystkich elementów zgodnie ze schematem. Czujnik IR Arduino umieszczamy w strategicznym punkcie, zapewniającym optymalne pole widzenia.
```cpp const int irPin = 2; const int buzzerPin = 3; const int ledPin = 13; boolean alarmActive = false; void setup() { pinMode(irPin, INPUT); pinMode(buzzerPin, OUTPUT); pinMode(ledPin, OUTPUT); Serial.begin(9600); } void loop() { if (digitalRead(irPin) == HIGH && !alarmActive) { alarmActive = true; triggerAlarm(); } } void triggerAlarm() { digitalWrite(ledPin, HIGH); tone(buzzerPin, 1000, 1000); Serial.println("ALARM: Wykryto ruch!"); delay(5000); alarmActive = false; digitalWrite(ledPin, LOW); } ```System można łatwo dostosować do własnych potrzeb. Możesz dodać moduł WiFi do wysyłania powiadomień lub kamerę do rejestracji zdarzeń.
Praktyczne wykorzystanie czujnika IR - klucz do udanych projektów Arduino
Czujnik IR Arduino to wszechstronne narzędzie, które otwiera drogę do fascynującego świata elektroniki. Od podstawowego podłączenia, przez programowanie, aż po zaawansowane projekty - poznanie jego możliwości zajmuje około 2-3 godziny. Najważniejsze to zacząć od prostych projektów i stopniowo zwiększać poziom zaawansowania.
Kluczem do sukcesu jest prawidłowe podłączenie i programowanie detektora ruchu Arduino. Zwróć szczególną uwagę na jakość połączeń i dokładne testowanie każdego etapu projektu. Pamiętaj, że większość problemów wynika z nieprawidłowego podłączenia lub błędów w kodzie.
Twoje pierwsze projekty z czujnikiem podczerwieni Arduino mogą być proste, ale ich potencjał jest ogromny. Rozpocznij od podstawowego wykrywania ruchu, a z czasem rozbuduj system o dodatkowe funkcje, takie jak powiadomienia czy rejestracja zdarzeń. Systematyczne podejście i cierpliwość to klucz do osiągnięcia zamierzonych rezultatów.
