ATmega328P - Schemat i funkcje pinów mikrokontrolera AVR

Mikrokontroler ATmega328P to popularny układ elektroniczny, szeroko stosowany w projektach hobbystycznych i profesjonalnych. Ten 8-bitowy chip, znany głównie z wykorzystania w płytkach Arduino, oferuje 32 KB pamięci Flash, 2 KB SRAM i 1 KB EEPROM. Pracuje z częstotliwością do 20 MHz i może być zasilany napięciem od 1,8V do 5,5V.

ATmega328P wyróżnia się 28 pinami, w tym 20 programowalnymi pinami I/O. Układ posiada 14 pinów cyfrowych (6 z funkcją PWM) oraz 6 pinów analogowych z 10-bitowym przetwornikiem ADC. Ta wszechstronność sprawia, że jest idealny do projektów automatyki domowej, robotyki i prototypowania.

• Popularna platforma do nauki i prototypowania elektroniki
• Kompatybilny z Arduino UNO
• Posiada wbudowane interfejsy komunikacyjne, w tym USART
• Wyposażony w timery i przetwornik ADC
• Szeroki zakres zastosowań: od prostych projektów DIY po zaawansowane systemy automatyki

Podstawowe informacje o ATmega328P

ATmega328P to 8-bitowy mikrokontroler AVR, szeroko stosowany w projektach elektronicznych. Ten wszechstronny układ, znany głównie z wykorzystania w platformie Arduino, oferuje imponujące możliwości w kompaktowej obudowie.

• Pamięć Flash: 32 KB
• Pamięć SRAM: 2 KB
• Pamięć EEPROM: 1 KB
• Częstotliwość zegara: do 20 MHz
• Napięcie zasilania: 1,8V - 5,5V

ATmega328P znajduje zastosowanie w wielu dziedzinach. Jest sercem systemów automatyki domowej, projektów robotycznych i prototypów urządzeń IoT. Jego popularność w środowisku DIY wynika z łatwości programowania i szerokiej dostępności bibliotek. W przemyśle ceniony jest za niezawodność i efektywność energetyczną.

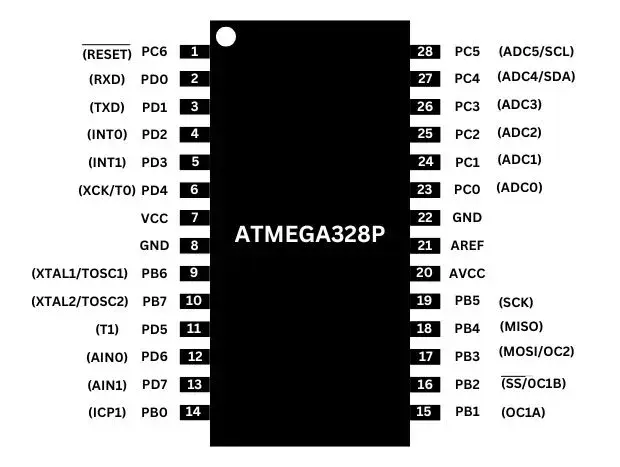

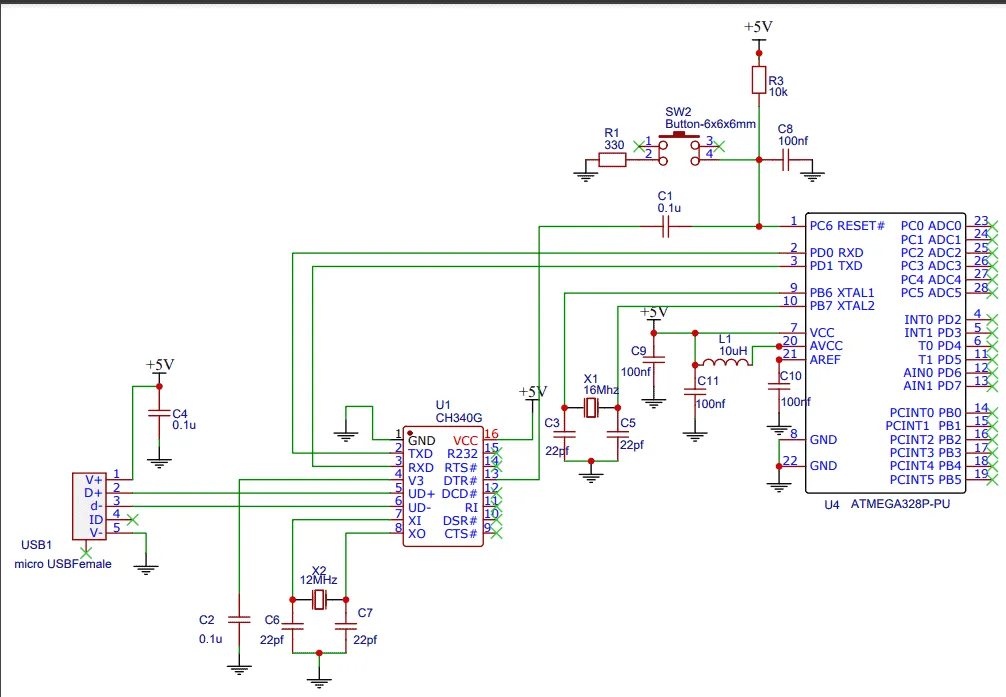

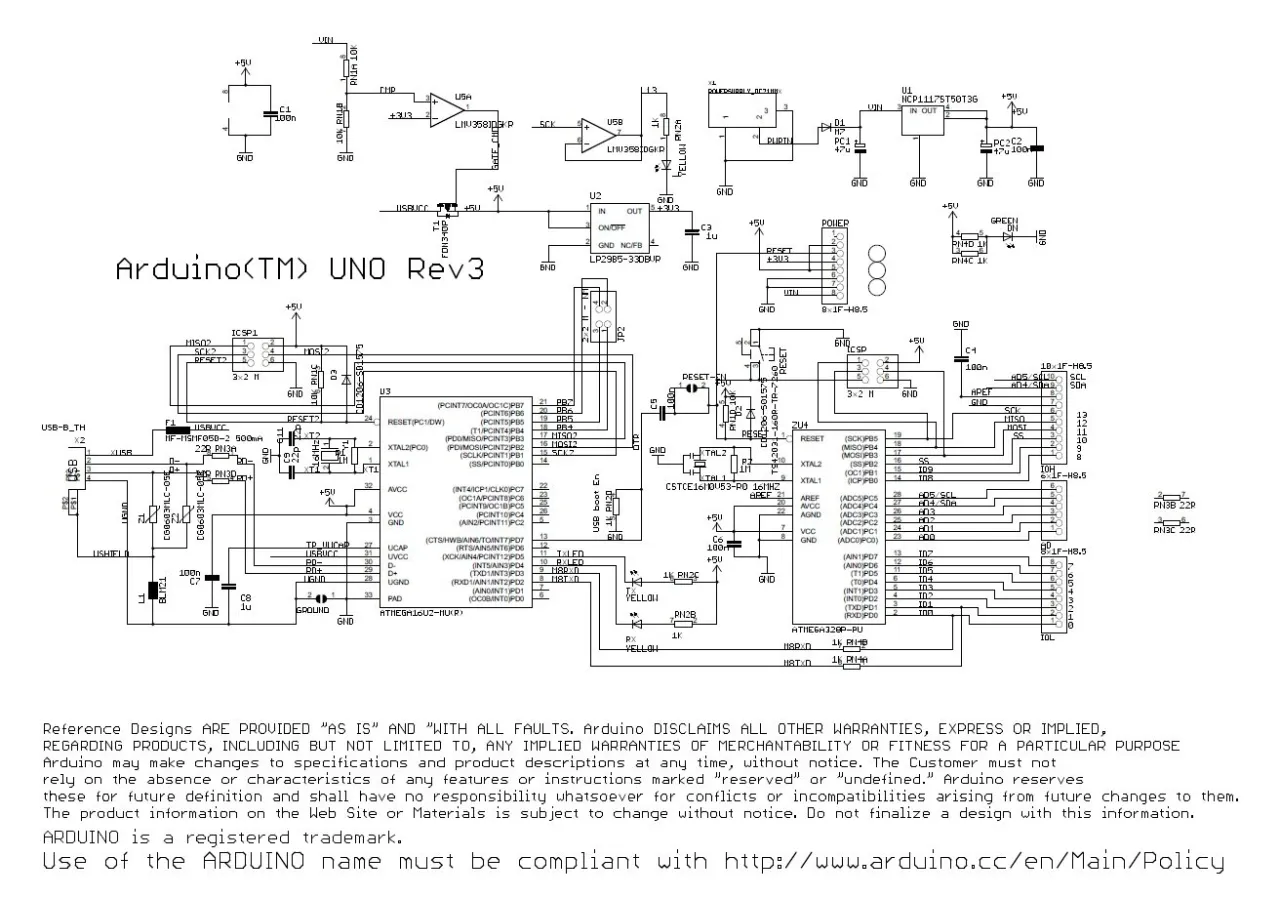

Szczegółowy schemat wyprowadzeń ATmega328P

Schemat ATmega328P to klucz do zrozumienia jego możliwości. Układ wyprowadzeń tego mikrokontrolera jest starannie zaprojektowany, aby zapewnić maksymalną funkcjonalność przy zachowaniu prostoty użytkowania.

Piny cyfrowe ATmega328P (PB0-PB5, PC0-PC6, PD0-PD7) są kluczowe dla interakcji z zewnętrznymi urządzeniami. Mogą być skonfigurowane jako wejścia lub wyjścia, obsługując sygnały cyfrowe. Niektóre z nich posiadają dodatkowe funkcje, takie jak PWM czy komunikacja szeregowa.

Piny analogowe (PC0-PC5) wyróżniają się możliwością pomiaru napięcia. Są połączone z wbudowanym przetwornikiem analogowo-cyfrowym, umożliwiając odczyt wartości analogowych. To czyni je idealnymi do podłączania czujników temperatury, światła czy wilgotności.
