Arduino odbiornik IR: Podłączenie i programowanie krok po kroku

Odbiornik podczerwieni (IR) to kluczowy element projektów Arduino służący do odbierania sygnałów z pilotów zdalnego sterowania. Działając na częstotliwości około 38 kHz, umożliwia bezprzewodową komunikację między urządzeniami. To proste i tanie rozwiązanie. Wykorzystuje fotodiodę do przekształcania promieniowania podczerwonego w sygnał elektryczny. Jest niezbędny w projektach automatyki domowej.

• Odbiornik IR przekształca światło podczerwone w sygnały elektryczne
• Większość modułów pracuje na częstotliwości 38 kHz
• Wymaga tylko trzech połączeń z Arduino: zasilanie, masa i sygnał
• Jest kompatybilny ze standardowymi pilotami na podczerwień
• Dostępne są różne moduły: TSOP31236, TSOP4838 i VS1838B
• Programowanie wymaga użycia biblioteki IRremote
• Znajduje zastosowanie w sterowaniu oświetleniem i robotyce

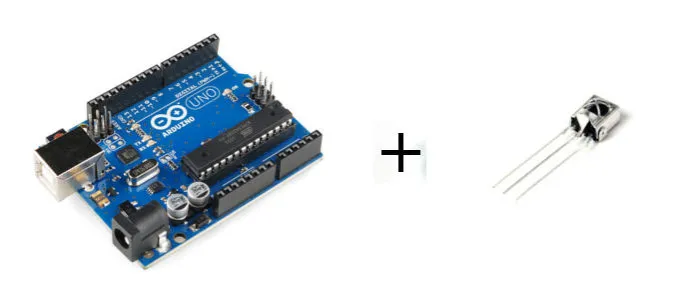

Czego potrzebujesz do zbudowania odbiornika IR?

Zbudowanie arduino odbiornika IR to prosty projekt dla początkujących. Potrzebujesz tylko kilku podstawowych elementów. Ten popularny arduino czujnik podczerwieni znajdziesz w większości sklepów elektronicznych. Warto zacząć od sprawdzenia, czy masz wszystkie niezbędne komponenty.

• Płytka Arduino (Uno, Nano lub podobna)
• Odbiornik podczerwieni (TSOP4838 lub podobny)
• Przewody połączeniowe (3 sztuki)
• Płytka stykowa
• Pilot na podczerwień (może być od TV)
• Kabel USB do programowania Arduino
• Lutownica i cyna (opcjonalnie)

Całkowity koszt projektu nie przekracza 50-70 zł. Jeśli masz już Arduino, wydasz tylko około 15 zł na moduł IR.

Kompatybilne modele odbiorników - który wybrać?

Każdy z tych modeli ma swoje unikalne cechy. TSOP4838 świetnie sprawdza się w projektach zasilanych bateryjnie. VS1838B jest najpopularniejszy ze względu na uniwersalność.

Do pierwszego projektu polecamy VS1838B. Jest tani i łatwy w użyciu.

Jak podłączyć odbiornik IR do Arduino?

Arduino odbiornik IR wymaga tylko trzech połączeń. To bardzo prosty układ do wykonania.

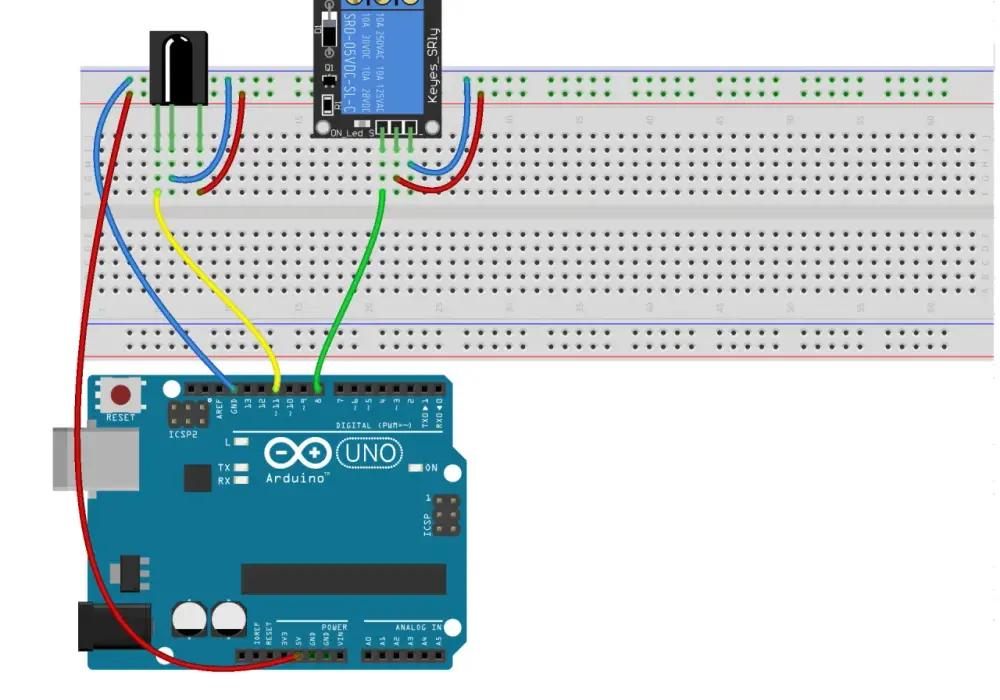

Zacznij od umieszczenia odbiornika na płytce stykowej. Podłącz pin VCC odbiornika do 5V Arduino. Pin GND połącz z masą Arduino. Na koniec podłącz pin sygnałowy (OUT lub S) do pinu cyfrowego 11 Arduino. Upewnij się, że odbiornik jest prawidłowo zorientowany. Sprawdź połączenia przed podaniem zasilania. Przetestuj układ używając monitora szeregowego.

Programowanie odbiornika - instalacja biblioteki

Arduino programowanie IR wymaga odpowiedniej biblioteki. Najlepiej sprawdza się IRremote. Biblioteka ta obsługuje większość popularnych odbiorników i protokołów podczerwieni. Jest regularnie aktualizowana i ma świetną dokumentację.

1. Otwórz Arduino IDE
2. Przejdź do Narzędzia > Zarządzaj bibliotekami
3. Wpisz "IRremote" w polu wyszukiwania
4. Kliknij "Zainstaluj" przy bibliotece IRremote
5. Zrestartuj Arduino IDE

Po instalacji w menu Plik > Przykłady powinna pojawić się nowa sekcja IRremote.

Podstawowy kod do odczytu sygnałów

Arduino pilot podczerwieni wymaga prostego kodu testowego. Sprawdźmy, czy wszystko działa.

Program rozpoczyna się od zdefiniowania pinu odbiornika i utworzenia obiektu IRrecv. W funkcji setup() inicjalizujemy komunikację szeregową i włączamy odbiornik. Główna pętla loop() sprawdza, czy otrzymano sygnał IR. Gdy sygnał zostanie odebrany, jego kod wyświetla się w monitorze szeregowym. Program automatycznie przygotowuje się do kolejnego odczytu. Jest to podstawowa implementacja, którą można później rozbudować.

Przetestuj kod, kierując pilota na odbiornik. Naciśnij różne przyciski. Zapisz otrzymane kody - przydadzą się później. W monitorze szeregowym zobaczysz kody w formacie szesnastkowym.

Modyfikacja kodu pod własne potrzeby

Arduino sterowanie pilotem można dostosować do własnych potrzeb. Możesz dodać własne funkcje reagujące na konkretne przyciski. Program może sterować LED-ami, silnikami czy przekaźnikami. Możesz też zaimplementować własne protokoły komunikacji. Warto eksperymentować z różnymi rozwiązaniami.

Przykładowe zastosowania to sterowanie oświetleniem RGB. Możesz też zbudować prosty system alarmowy. Niektórzy tworzą zdalne sterowniki do rolet. Arduino IR kod świetnie sprawdza się też w zabawkach.

Najczęstsze problemy techniczne

Problemy z odbiornikiem IR często wynikają z błędów podłączenia. Czasem winne jest niewłaściwe napięcie zasilania. Zdarza się też, że przeszkadza oświetlenie fluorescencyjne. Warto sprawdzić, czy odbiornik nie jest uszkodzony. Problemy z kodem zwykle wynikają z błędnej inicjalizacji biblioteki. Czasem trzeba też zmienić pin odbiornika.

Praktyczny projekt - sterowanie LEDem

Zacznijmy od prostego projektu ze sterowaniem diodą LED. Potrzebujemy diody LED, rezystora 220Ω i odbiornika IR Arduino. To świetny sposób na przetestowanie naszego układu.

Podłącz diodę LED do pinu 13 przez rezystor. Użyj wcześniej zapisanych kodów z pilota. W pętli głównej dodaj instrukcję warunkową sprawdzającą otrzymany kod. Gdy kod odpowiada przyciskowi "1", włącz diodę. Przycisk "0" powinien ją wyłączyć. Możesz też dodać funkcję migania po naciśnięciu innego przycisku.

Ten prosty projekt można rozbudować o więcej diod LED. Możesz też dodać wyświetlacz LCD pokazujący odebrane kody.

Co dalej z Twoim projektem Arduino IR?

Arduino odbiornik IR to świetny początek przygody z elektroniką. Projekt wymaga minimalnych nakładów finansowych i jest prosty w wykonaniu. Nauczysz się podstaw programowania, lutowania i debugowania układów elektronicznych. To solidna baza do bardziej zaawansowanych projektów.

Pamiętaj o najważniejszych aspektach: prawidłowym podłączeniu modułu, instalacji biblioteki IRremote i dokładnym testowaniu kodu. VS1838B sprawdzi się jako pierwszy arduino czujnik podczerwieni. Gdy opanujesz podstawy, możesz rozbudować projekt o dodatkowe funkcje czy komponenty.

Arduino sterowanie pilotem otwiera wiele możliwości automatyzacji. Od prostego sterowania LED-ami, przez systemy alarmowe, aż po zaawansowane projekty inteligentnego domu. Eksperymentuj, ucz się na błędach i nie bój się modyfikować kodu pod własne potrzeby. To właśnie praktyka czyni mistrza w świecie Arduino!
