Bascom ATtiny2313: Naucz się programować mikrokontrolery AVR

ATtiny2313 to mały, wszechstronny mikroprocesor z rodziny AVR. Popularny wśród hobbystów i profesjonalistów. Ma 8-bitową architekturę, 2 KB pamięci Flash i 18 pinów I/O. Działa przy napięciu od 2.7V do 5.5V. Bascom to język programowania stworzony specjalnie dla mikrokontrolerów AVR. Pozwala na łatwe tworzenie aplikacji dla ATtiny2313.

Programowanie ATtiny2313 w Bascom wymaga instalacji odpowiedniego środowiska i konfiguracji programatora. Pierwsze kroki obejmują napisanie prostego programu, np. do migania diodą LED. ATtiny2313 świetnie sprawdza się w projektach DIY, automatyce domowej i urządzeniach pomiarowych.

• ATtiny2313 to mały, tani i wszechstronny mikroprocesor AVR
• Ma 2 KB pamięci Flash, 128 B RAM i 18 pinów I/O
• Bascom to język programowania dedykowany dla mikrokontrolerów AVR
• Programowanie wymaga instalacji Bascom AVR i konfiguracji programatora
• ATtiny2313 jest idealny do projektów DIY, automatyki i urządzeń pomiarowych

Czym jest ATtiny2313 i jakie są jego możliwości?

ATtiny2313 to kompaktowy mikrokontroler z rodziny AVR, idealny do małych projektów elektronicznych. Ten wszechstronny chip oferuje imponujące możliwości w niewielkiej obudowie.

Oto kluczowe cechy ATtiny2313:

• 8-bitowa architektura RISC
• 2 KB pamięci Flash
• 128 bajtów pamięci RAM i EEPROM
• 18 programowalnych pinów I/O
• Taktowanie do 20 MHz

ATtiny2313 świetnie sprawdza się w projektach IoT, automatyce domowej i urządzeniach przenośnych. Jego niskie zużycie energii i kompaktowe wymiary czynią go idealnym wyborem dla systemów zasilanych bateryjnie. Co więcej, bogaty zestaw peryferiów, takich jak UART i SPI, otwiera szerokie możliwości komunikacji z innymi urządzeniami.

Podstawy języka Bascom dla programowania AVR

Bascom AVR to potężne narzędzie do programowania mikrokontrolerów ATtiny2313 i innych układów AVR. Język ten, inspirowany BASIC-iem, oferuje przyjazną składnię, co czyni go idealnym wyborem dla początkujących. Jednocześnie Bascom zapewnia zaawansowane funkcje, zaspokajając potrzeby doświadczonych programistów.

Najważniejsze cechy Bascom AVR:

• Intuicyjna składnia zbliżona do BASIC
• Wbudowane funkcje dla obsługi peryferiów AVR
• Wydajny kompilator generujący zoptymalizowany kod maszynowy
• Bogata biblioteka gotowych komponentów i przykładów

W porównaniu z C lub assemblerem, Bascom oferuje szybsze prototypowanie i krótszą krzywą uczenia. Jednakże, może ustępować im w kwestii pełnej kontroli nad sprzętem i optymalizacji kodu.

Przygotowanie środowiska programistycznego dla Bascom i ATtiny2313

Aby rozpocząć przygodę z programowaniem ATtiny2313 w Bascom, wykonaj następujące kroki:

1. Pobierz najnowszą wersję Bascom AVR ze strony producenta.
2. Uruchom instalator i postępuj zgodnie z instrukcjami na ekranie.
3. Zainstaluj sterowniki dla programatora (np. USBasp lub AVRISP).
4. Uruchom Bascom AVR i skonfiguruj ścieżki do kompilatora i programatora.

Konfiguracja programatora wymaga wybrania odpowiedniego urządzenia w ustawieniach Bascom oraz ustawienia prawidłowej prędkości komunikacji. Sprawdź, czy połączenie jest stabilne, wykonując test komunikacji.

Kluczowe ustawienia projektu dla ATtiny2313 w Bascom to:

• $regfile = "attiny2313.dat" (definicja układu)
• $crystal = 1000000 (ustawienie częstotliwości taktowania)
• $baud = 9600 (konfiguracja prędkości transmisji UART)

Czytaj więcej: Techniki cięcia płyt gipsowych nożykiem - poradnik dla amatorów

Pierwszy program w Bascom dla ATtiny2313

Oto prosty program migającej diody LED dla ATtiny2313:

$regfile = "attiny2313.dat"
$crystal = 1000000

Config Portb.0 = Output
Do
    Toggle Portb.0
    Waitms 500
Loop

Analizując kod: $regfile definiuje używany mikrokontroler. $crystal ustawia częstotliwość zegara. Config Portb.0 = Output konfiguruje pin PB0 jako wyjście. Pętla Do...Loop wykonuje się nieskończenie. Toggle zmienia stan pinu, a Waitms wprowadza 500ms opóźnienia.

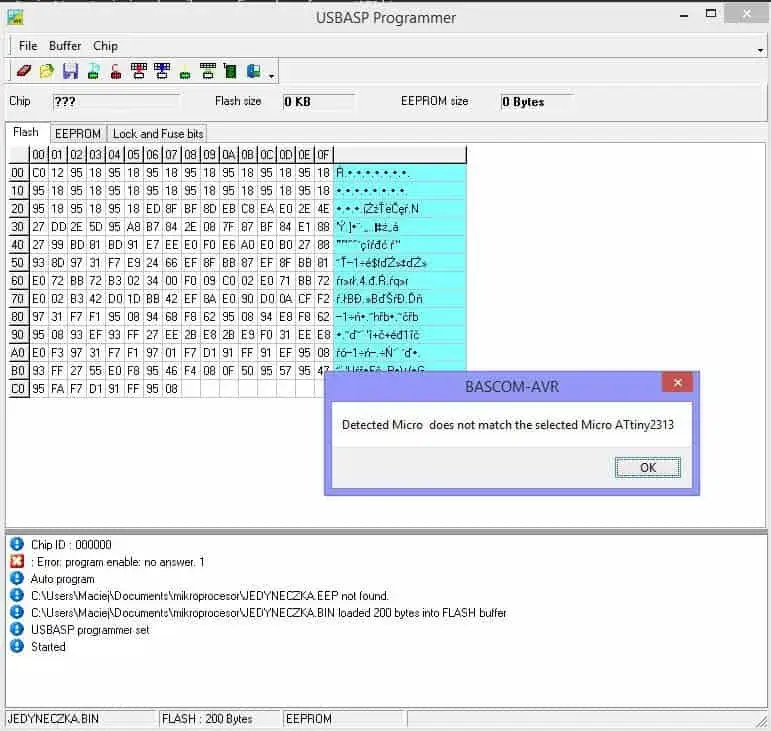

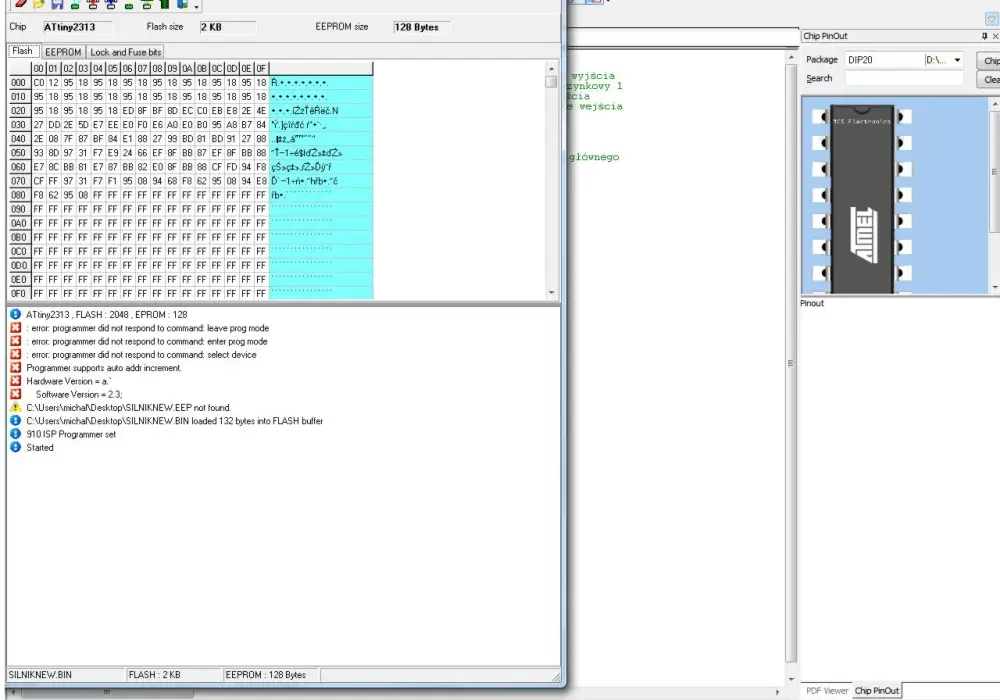

Aby skompilować i wgrać program:

1. Kliknij F7 lub wybierz "Compile" z menu, aby skompilować kod.
2. Podłącz programator do ATtiny2313.
3. Wciśnij F4 lub wybierz "Program Chip" z menu, aby wgrać program.

Kluczowe funkcje i komendy Bascom dla ATtiny2313

Przerwania w Bascom dla ATtiny2313 umożliwiają natychmiastową reakcję na zdarzenia. Definiuje się je za pomocą słowa kluczowego On Interrupt. Możesz użyć przerwań do obsługi timerów, zmian stanu pinów czy komunikacji szeregowej.

Obsługa wejść/wyjść cyfrowych jest prosta. Użyj Config do ustawienia kierunku pinu, a następnie Set lub Reset do zmiany jego stanu. Przykład:

Config Pinb.1 = Input
If Pinb.1 = 1 Then Set Portb.0

Zaawansowane projekty z wykorzystaniem ATtiny2313 i Bascom

Oto kilka inspirujących projektów wykorzystujących ATtiny2313 i Bascom:

1. Inteligentny termostat: Wykorzystaj ADC do odczytu temperatury i steruj przekaźnikiem grzejnika. Dodaj wyświetlacz LCD do pokazywania aktualnych odczytów.

2. Sterownik LED RGB: Użyj PWM do płynnej regulacji kolorów diody RGB. Zaimplementuj różne efekty świetlne i sterowanie przez UART.

3. Miniaturowy oscyloskop: Wykorzystaj szybki ADC do próbkowania sygnału i wysyłaj dane przez UART do komputera. Stwórz prosty interfejs do wizualizacji przebiegu.

Optymalizacja kodu dla ATtiny2313:

• Używaj zmiennych o odpowiednim rozmiarze (np. byte zamiast integer)
• Unikaj operacji zmiennoprzecinkowych
• Wykorzystuj przerwania zamiast aktywnego oczekiwania
• Stosuj tryby oszczędzania energii, gdy to możliwe

Debugowanie i rozwiązywanie problemów

Najczęstsze błędy przy programowaniu ATtiny2313 w Bascom:

• Nieprawidłowa konfiguracja fusebitów
• Błędy w konfiguracji pinów I/O
• Przekroczenie limitu pamięci programu lub RAM

Techniki debugowania obejmują użycie symulatorów wbudowanych w Bascom, które pozwalają na krokowe wykonywanie kodu. Możesz też wykorzystać port szeregowy do wysyłania komunikatów debugowania. W ostateczności, użyj oscyloskopu do analizy sygnałów na pinach mikrokontrolera.

Techniki zaawansowanego programowania ATtiny2313 w Bascom

Przerwania czasowe w ATtiny2313 umożliwiają precyzyjne wykonywanie zadań. Skonfiguruj timer używając Config Timer1, a następnie zdefiniuj procedurę obsługi przerwania. Oto przykład:

Config Timer1 = Timer, Prescale = 64
On Timer1 Timer1_ISR
Enable Interrupts
Enable Timer1

Timer1_ISR:
    Toggle Portb.0
Return

Implementacja komunikacji szeregowej w Bascom dla ATtiny2313 jest prosta dzięki wbudowanym komendom. Użyj Config Com1 do konfiguracji UART. Następnie możesz używać Print do wysyłania i Input do odbierania danych. Przerwania UART pozwalają na asynchroniczną obsługę komunikacji, co jest kluczowe w aplikacjach czasu rzeczywistego.

Optymalizacja zużycia energii ATtiny2313:

• Używaj trybów uśpienia (sleep modes) gdy mikrokontroler jest bezczynny
• Wyłączaj nieużywane peryferia
• Zmniejsz częstotliwość taktowania, gdy pełna wydajność nie jest potrzebna

Klucz do sukcesu w programowaniu ATtiny2313 z Bascom

Bascom i ATtiny2313 tworzą potężny duet dla entuzjastów elektroniki. Ten mały, ale wszechstronny mikrokontroler w połączeniu z intuicyjnym językiem programowania otwiera drzwi do fascynującego świata embedded systems. Od migającej diody LED po zaawansowane projekty IoT - możliwości są niemal nieograniczone.

Pamiętaj, że kluczem do mistrzostwa jest praktyka. Rozpocznij od prostych projektów, stopniowo zwiększając ich złożoność. Wykorzystuj przerwania, optymalizuj kod i dbaj o efektywne zarządzanie energią. Nie bój się eksperymentować - każdy błąd to cenna lekcja w programowaniu ATtiny2313.

Niezależnie od tego, czy jesteś początkującym, czy doświadczonym programistą, Bascom i ATtiny2313 oferują narzędzia do realizacji Twoich pomysłów. Pamiętaj o debugowaniu, optymalizacji i ciągłym doskonaleniu swoich umiejętności. Z czasem odkryjesz, że ten niepozorny chip może być sercem naprawdę imponujących projektów elektronicznych.
