Jakie wiertło pod gwint? Tabela, wzór i porady eksperta

Wybór odpowiedniego wiertła pod gwint to pozornie prosta czynność, która jednak ma kluczowe znaczenie dla trwałości i precyzji wykonanego połączenia. Jako praktyk z wieloletnim doświadczeniem w obróbce metali, wielokrotnie spotykałem się z problemami wynikającymi z niedokładnego doboru średnicy otworu. Błąd ten, choć wydaje się niewielki, może prowadzić do kosztownych konsekwencji od złamania gwintownika po osłabienie całego połączenia. W tym artykule przeprowadzę Cię przez proces doboru właściwego wiertła, wyjaśnię, jak unikać najczęstszych pułapek i jak radzić sobie w różnych sytuacjach materiałowych.

Poznaj konsekwencje błędu: od złamanego gwintownika po zniszczony detal

Nieprawidłowy dobór średnicy wiertła pod gwint to prosta droga do problemów. Gdy otwór jest zbyt mały, gwintownik podczas pracy napotyka na nadmierne opory. Materiał jest zbyt mocno dociskany do ścianek, co może doprowadzić do jego zakleszczenia i w konsekwencji złamania gwintownika. Jest to sytuacja niezwykle frustrująca i kosztowna, często wymagająca skomplikowanego usuwania pozostałości narzędzia z detalu. Z drugiej strony, jeśli otwór jest zbyt duży, gwint, który powstanie, będzie miał niepełne profile. Oznacza to, że zazębienie z drugim elementem będzie powierzchowne, a wytrzymałość połączenia znacznie osłabiona. Taki gwint może się łatwo "przekręcić" pod obciążeniem, prowadząc do awarii całego mechanizmu. Jak widać, precyzja w tym zakresie jest absolutnie kluczowa.

Jeden milimetr różnicy ogromny wpływ na wytrzymałość połączenia

Często słyszę pytania, czy naprawdę te ułamki milimetra mają aż takie znaczenie. Odpowiedź brzmi: tak, zdecydowanie. Gwint to precyzyjny element, którego zadaniem jest przenoszenie obciążeń. Każdy profil gwintu, zarówno zewnętrzny (śruba), jak i wewnętrzny (w otworze), musi idealnie do siebie pasować. Nawet niewielka różnica w średnicy otworu, rzędu 0.1 czy 0.2 mm, może oznaczać, że gwint nie będzie miał pełnego zazębienia na całej swojej wysokości. Skutkuje to drastycznym spadkiem wytrzymałości połączenia. W sytuacjach krytycznych, gdzie przenoszone są duże siły, takie niedokładności mogą prowadzić do przedwczesnego zużycia lub zerwania gwintu, co w najlepszym wypadku oznacza konieczność naprawy, a w najgorszym awarię całego urządzenia. Dlatego właśnie tak ważne jest, aby trzymać się zaleceń dotyczących średnicy wiertła.

Wiertło pod gwint metryczny (M): Tabela, która uratuje Twój projekt

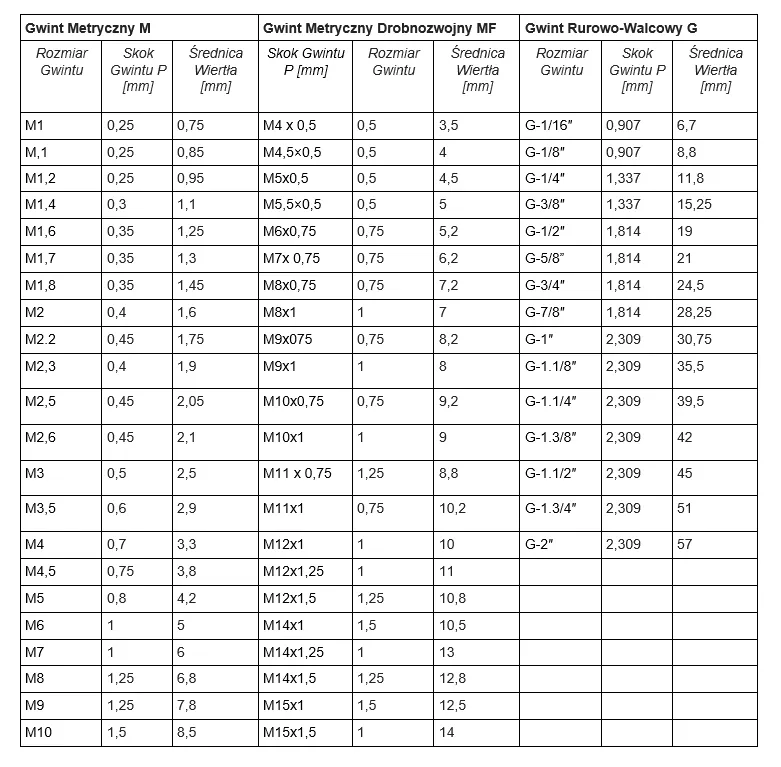

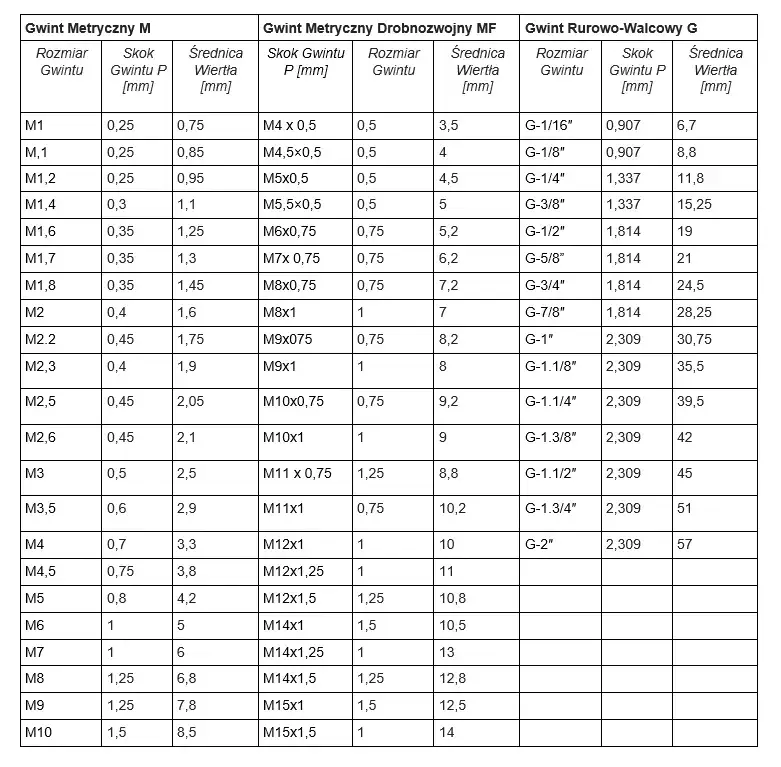

Gotowa tabela doboru wierteł dla najpopularniejszych gwintów (M3-M20)

Dla ułatwienia pracy przygotowałem tabelę zawierającą zalecane średnice wierteł pod najczęściej stosowane gwinty metryczne zwykłe (standard ISO DIN-13) w zakresie od M3 do M20. Korzystając z niej, możesz szybko i bezbłędnie dobrać odpowiednie narzędzie do swojego projektu.

Gwint	Skok (P) [mm]	Średnica wiertła (d) [mm]
M3	0.5	2.5
M4	0.7	3.3
M5	0.8	4.2
M6	1.0	5.0
M8	1.25	6.8
M10	1.5	8.5
M12	1.75	10.2
M14	2.0	12.0
M16	2.0	14.0
M20	2.5	17.5

Jak poprawnie czytać tabelę i unikać pomyłek instrukcja krok po kroku

Korzystanie z powyższej tabeli jest proste. Wystarczy zlokalizować rząd odpowiadający średnicy gwintu, który chcesz wykonać (np. M8). Następnie odczytaj wartość w kolumnie "Średnica wiertła (d)". To właśnie ta średnica jest zalecana do wykonania otworu przed gwintowaniem. Pamiętaj, aby zawsze dokładnie sprawdzić, czy wybierasz właściwy rząd tabeli, aby uniknąć pomyłki.

Co oznacza "skok gwintu" i dlaczego jest kluczowy przy doborze wiertła?

Skok gwintu (oznaczany literą P) to odległość między dwoma kolejnymi wierzchołkami lub stopkami gwintu mierzoną wzdłuż osi śruby. W przypadku gwintów metrycznych zwykłych, jest to odległość między dwoma sąsiednimi zwojami. Skok gwintu jest kluczowy przy doborze średnicy wiertła, ponieważ bezpośrednio wpływa na wysokość profilu gwintu, który ma zostać utworzony. Im większy skok, tym głębszy gwint i tym większa średnica wiertła jest potrzebna do jego wykonania. Wzór na obliczenie średnicy wiertła bezpośrednio wykorzystuje tę zależność.

Oblicz średnicę wiertła samodzielnie, gdy nie masz tabeli

Uniwersalny wzór na średnicę wiertła, który musisz znać

Gdy nie masz pod ręką tabeli lub potrzebujesz dobrać wiertło do gwintu spoza standardowego zakresu, z pomocą przychodzi prosty, uniwersalny wzór. Dla gwintów metrycznych, najczęściej stosuje się następujące zależności: Średnica wiertła (d) = Średnica gwintu (D) - Skok gwintu (P). Wzór ten jest niezwykle praktyczny i pozwala na szybkie obliczenie potrzebnej średnicy, bazując na podstawowych parametrach gwintu.

Praktyczne przykłady obliczeń: M6, M8, M10 przećwicz to z nami

Aby lepiej zrozumieć działanie wzoru, przejdźmy przez kilka praktycznych przykładów:

1. Dla gwintu M6: Standardowy skok gwintu (P) wynosi 1.0 mm. Obliczenie: 6 mm (D) - 1.0 mm (P) = 5.0 mm. Zalecana średnica wiertła to 5.0 mm.
2. Dla gwintu M8: Standardowy skok gwintu (P) wynosi 1.25 mm. Obliczenie: 8 mm (D) - 1.25 mm (P) = 6.75 mm. Zazwyczaj zaokrągla się w górę do najbliższego standardowego rozmiaru wiertła, czyli 6.8 mm.
3. Dla gwintu M10: Standardowy skok gwintu (P) wynosi 1.5 mm. Obliczenie: 10 mm (D) - 1.5 mm (P) = 8.5 mm. Zalecana średnica wiertła to 8.5 mm.

Jak widać, wzór jest prosty i intuicyjny.

Kiedy warto nieznacznie powiększyć otwór? Wyjątki od reguły

Chociaż podstawowy wzór i tabele dają nam solidną podstawę, istnieją sytuacje, w których warto rozważyć użycie wiertła o średnicy nieznacznie większej, zazwyczaj o 0.1 mm, niż wynika to ze standardowych obliczeń. Dotyczy to przede wszystkim obróbki specyficznych materiałów. Zastosowanie nieco większego wiertła może znacząco ułatwić proces gwintowania, zmniejszyć ryzyko uszkodzenia narzędzia i poprawić jakość wykonanego gwintu, szczególnie w przypadku materiałów o specyficznych właściwościach mechanicznych.

Jak materiał wpływa na wybór średnicy wiertła: stal, aluminium, żeliwo

Wiercenie w stali twardej i nierdzewnej o czym trzeba pamiętać?

Praca ze stalą, zwłaszcza tą twardą lub nierdzewną, stawia przed obróbką specyficzne wymagania. Materiały te charakteryzują się dużą wytrzymałością i skłonnością do utwardzania podczas obróbki. W takich przypadkach, aby zmniejszyć siły skrawania i zminimalizować ryzyko uszkodzenia gwintownika, zaleca się zastosowanie wiertła o średnicy o około 0.1 mm większej niż standardowo obliczona. Pozwala to na swobodniejsze formowanie gwintu i zapobiega nadmiernemu nagrzewaniu się narzędzia.

Metale miękkie (aluminium, miedź) dlaczego warto zastosować większe wiertło?

Aluminium, miedź czy mosiądz to materiały znacznie bardziej plastyczne niż stal. Podczas gwintowania mają one tendencję do "płynięcia" i wypełniania przestrzeni między zwojami gwintownika. Może to prowadzić do zwiększenia oporów i ryzyka zatarcia narzędzia. Aby temu zapobiec, w przypadku tych miękkich metali, często stosuje się wiertło o 0.1 mm większe niż wynika to ze standardowych obliczeń. Daje to gwintownikowi więcej przestrzeni do pracy i zapobiega nadmiernemu naciskowi na materiał.

Specyfika pracy z żeliwem i tworzywami sztucznymi

W przypadku żeliwa, które jest materiałem krucho-ciągliwym, zazwyczaj stosuje się standardowe wartości średnic wierteł, zgodne z tabelami i wzorami. Nie ma tu potrzeby wprowadzania specjalnych korekt. Natomiast tworzywa sztuczne to zupełnie inna kategoria materiałów. Ich właściwości mechaniczne, takie jak twardość, elastyczność czy skłonność do topnienia, mogą wymagać indywidualnego podejścia i dostosowania parametrów wiercenia i gwintowania. Niestety, nie ma uniwersalnych wytycznych, które można by podać w tym miejscu, ponieważ każdy rodzaj tworzywa może zachowywać się inaczej.

Nie tylko metryczny: dobór wiertła do gwintów drobnozwojnych i calowych

Gwint drobnozwojny (MF) czym się różni i jak wpływa na obliczenia?

Gwinty drobnozwojne, często oznaczane jako MF (Metric Fine), charakteryzują się mniejszym skokiem gwintu przy tej samej średnicy nominalnej w porównaniu do gwintów zwykłych. Na przykład, standardowy gwint M10 ma skok 1.5 mm, podczas gdy gwint drobnozwojny M10x1.25 ma skok tylko 1.25 mm. Różnica ta ma bezpośredni wpływ na dobór wiertła. Stosując wzór D-P: dla M10x1.25 obliczymy 10 mm - 1.25 mm = 8.75 mm, co zazwyczaj zaokrągla się do 8.8 mm. Dla jeszcze drobniejszego gwintu M10x1.0 obliczenie wygląda następująco: 10 mm - 1.0 mm = 9.0 mm. W obu przypadkach potrzebujemy wiertła o większej średnicy niż dla standardowego gwintu M10.

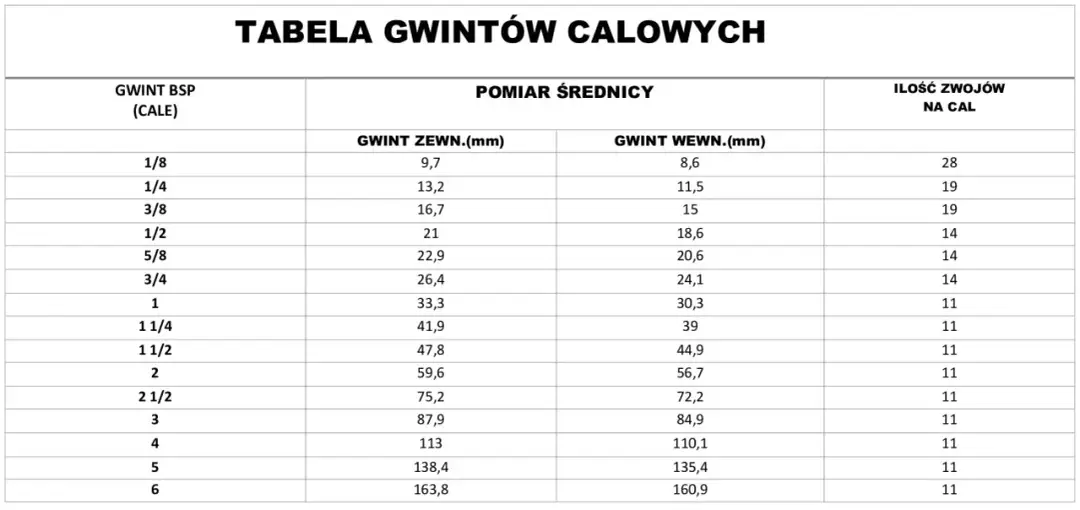

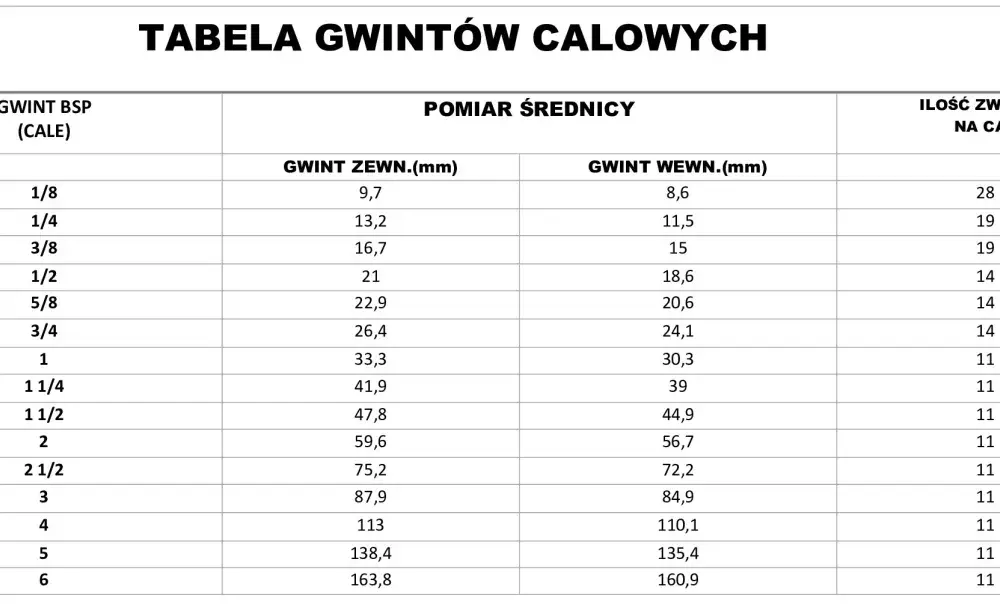

Podstawy gwintów calowych (UNC/UNF) co musisz wiedzieć, pracując z niestandardowymi śrubami?

Oprócz powszechnie stosowanych gwintów metrycznych, w niektórych zastosowaniach, zwłaszcza w starszych urządzeniach lub w sprzęcie pochodzącym z rynków anglosaskich, można spotkać gwinty calowe, takie jak UNC (Coarse) i UNF (Fine). Są one zdefiniowane w innych systemach miar i wymagają innych narzędzi. Wzór D-P, który omawialiśmy, jest przeznaczony głównie dla gwintów metrycznych. Do prawidłowego doboru wiertła pod gwinty calowe potrzebne są specjalne tabele konwersyjne lub specjalistyczne narzędzia. W Polsce standardem są jednak gwinty metryczne, więc wiedza o nich jest kluczowa dla większości prac.

Najczęstsze błędy przy wierceniu pod gwinty: sprawdź, czy ich nie popełniasz

Błąd #1: Zbyt mały otwór pewna droga do złamania gwintownika

To chyba najczęstszy i najbardziej kosztowny błąd. Gdy otwór jest za mały, gwintownik podczas pracy musi usunąć zbyt dużą ilość materiału, aby uformować pełny gwint. Powoduje to ogromne opory skrawania. Gwintownik, będący często wykonanym z kruchej stali szybkotnącej, nie jest w stanie sprostać tym siłom i po prostu się łamie. Wyciągnięcie złamanego gwintownika z otworu jest zadaniem niezwykle trudnym, często niemożliwym bez uszkodzenia detalu.

Błąd #2: Zbyt duży otwór dlaczego Twój gwint nie będzie trzymał?

Z drugiej strony, zbyt duży otwór oznacza, że gwintownik będzie miał zbyt mało materiału do uformowania pełnego profilu. W efekcie powstanie gwint o niepełnej wysokości zębów. Takie połączenie będzie miało znacznie mniejszą wytrzymałość na rozciąganie i ścinanie. Śruba w takim gwincie będzie się łatwo "przekręcać", czyli gwint będzie się zużywał pod obciążeniem, tracąc swoje właściwości trzymające. Jest to równie niepożądane, jak złamanie gwintownika, ponieważ osłabia całą konstrukcję.

Błąd #3: Brak prostopadłości i chłodzenia cisi zabójcy narzędzi i gwintów

Dwa kolejne kluczowe aspekty, o których często się zapomina, to prostopadłość wiercenia oraz stosowanie chłodziwa. Wiercenie pod kątem, nawet niewielkim, spowoduje, że gwint będzie "krzywy". To nie tylko osłabia połączenie, ale przede wszystkim zwiększa ryzyko złamania gwintownika, ponieważ narzędzie pracuje wtedy nierównomiernie. Z kolei brak chłodziwa podczas wiercenia i gwintowania w metalach prowadzi do przegrzewania narzędzi, co skraca ich żywotność i obniża jakość obrabianej powierzchni. Chłodziwo odprowadza ciepło i smaruje, co jest niezbędne do uzyskania dobrych rezultatów.

Twoja profesjonalna checklista: od wiertła do idealnego gwintu

Aby ułatwić Ci zapamiętanie kluczowych kroków i upewnić się, że niczego nie pominiemy, przygotowałem krótką checklistę:

1. Identyfikacja gwintu: Zawsze na początku ustal, jaki rodzaj gwintu chcesz wykonać metryczny zwykły, drobnozwojny, a może calowy? Sprawdź jego średnicę nominalną (D) i skok (P).
2. Dobór średnicy wiertła: Skorzystaj z przygotowanej tabeli lub oblicz średnicę wiertła za pomocą wzoru d = D - P.
3. Uwzględnienie materiału: Jeśli pracujesz z miękkimi metalami (np. aluminium) lub bardzo twardymi (np. stal nierdzewna), rozważ zwiększenie średnicy wiertła o 0.1 mm.
4. Prostopadłość wiercenia: Upewnij się, że wiertło jest prowadzone idealnie prostopadle do powierzchni obrabianej. Użyj kątownika lub prowadnicy wiertarskiej, jeśli to konieczne.
5. Stosowanie chłodziwa: Zawsze używaj odpowiedniego chłodziwa podczas wiercenia i gwintowania w metalach. Zapewni to dłuższą żywotność narzędzi i lepszą jakość gwintu.

Przeczytaj również: Jaki olej do Makita BHX2501? Sprawdź parametry i pojemność

Twoja droga do idealnego gwintu: kluczowe wnioski i dalsze kroki

Dobór odpowiedniego wiertła pod gwint, choć wydaje się drobnym szczegółem, jest fundamentem dla wykonania trwałego i precyzyjnego połączenia gwintowanego. Mam nadzieję, że ten artykuł dostarczył Ci jasnych wskazówek, jak unikać kosztownych błędów, korzystając z praktycznych tabel, wzorów i wiedzy o wpływie materiału na proces obróbki.

• Pamiętaj o podstawowym wzorze: Średnica wiertła = Średnica gwintu - Skok gwintu.
• Zawsze sprawdzaj zalecane średnice wiertła w tabelach dla popularnych gwintów metrycznych.
• Uwzględniaj specyfikę materiału dla stali nierdzewnej i miękkich metali warto rozważyć wiertło o 0.1 mm większe.
• Kluczowe są: prostopadłość wiercenia i stosowanie chłodziwa.

Z mojego doświadczenia wynika, że precyzja w przygotowaniu otworu pod gwintowanie to inwestycja, która zwraca się wielokrotnie, oszczędzając czas i nerwy. Nie lekceważcie tych pozornie małych detali to one często decydują o sukcesie lub porażce całego projektu. Stosując się do tych zasad, z pewnością wykonacie solidne i trwałe gwinty.

A jakie są Wasze doświadczenia z doborem wierteł pod gwinty? Czy spotkaliście się z nietypowymi sytuacjami, które wymagały niestandardowych rozwiązań? Podzielcie się swoimi przemyśleniami w komentarzach!
