Jak rozebrać uchwyt SDS Makita? Instrukcja krok po kroku

Posiadacze elektronarzędzi Makita, zwłaszcza tych z uchwytem SDS, często stają przed koniecznością jego demontażu. Niezależnie od tego, czy problemem jest blokujące się wiertło, wypadający osprzęt, czy po prostu potrzeba gruntownego czyszczenia i konserwacji, samodzielne wykonanie tej czynności może zaoszczędzić czas i pieniądze. W tym artykule przeprowadzę Cię krok po kroku przez proces demontażu uchwytu SDS w popularnych modelach Makita, podpowiem, jakie narzędzia będą potrzebne i jak uniknąć najczęstszych błędów.

Dlaczego uchwyt SDS w Twojej Makicie przestał działać

Zdarza się, że nawet najlepsze narzędzia potrzebują naszej interwencji. W przypadku uchwytów SDS w elektronarzędziach Makita, kilka typowych problemów może skłonić nas do sięgnięcia po śrubokręt i specjalistyczne narzędzia. Zrozumienie tych przyczyn to pierwszy krok do skutecznego rozwiązania problemu.

Gdy wiertło blokuje się lub wypada diagnoza problemu

Jednym z najbardziej frustrujących objawów awarii uchwytu SDS jest sytuacja, gdy wiertło lub dłuto blokuje się w jego wnętrzu i nie można go swobodnie wyjąć. Równie niepokojące jest, gdy osprzęt wypada z uchwytu podczas pracy, co nie tylko przerywa proces, ale może być również niebezpieczne. Te symptomy zazwyczaj świadczą o problemach z mechanizmem blokującym lub jego zużyciu.

Brud, pył i brak smarowania: cisi zabójcy mechanizmu SDS

Praca młotowiertarki generuje sporo pyłu, który z czasem może przedostać się do wnętrza uchwytu SDS. Nagromadzony brud w połączeniu ze starym, zaschniętym smarem tworzy mieszankę, która znacząco utrudnia pracę ruchomym elementom mechanizmu. Brak odpowiedniego smarowania prowadzi do zwiększonego tarcia, szybszego zużycia części i w konsekwencji do nieprawidłowego działania uchwytu, a nawet jego trwałego uszkodzenia.

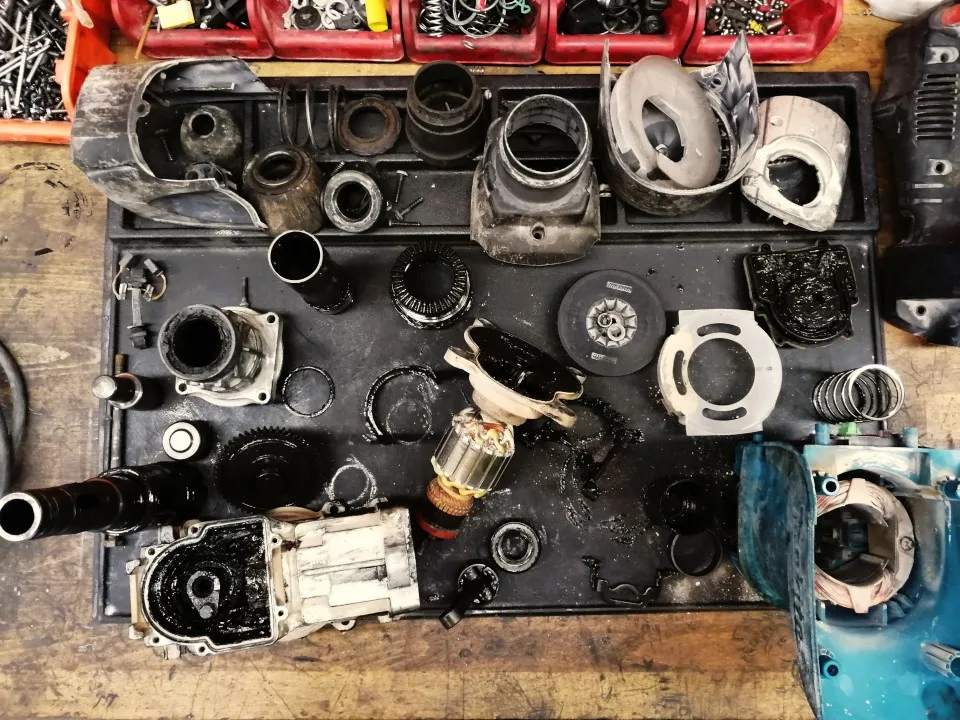

Kiedy czyszczenie już nie wystarczy? Oznaki trwałego uszkodzenia

• Pęknięcia widoczne na korpusie uchwytu lub jego elementach.
• Wyraźne luzy na tulei uchwytu, które nie ustępują po czyszczeniu.
• Uszkodzenia mechaniczne pierścienia Segera lub jego gniazda.
• Zużyte lub zdeformowane uszczelki przeciwpyłowe.
• Trudności z obróceniem mechanizmu blokującego nawet po dokładnym oczyszczeniu.

Zanim zaczniesz: jakie narzędzia i materiały przygotować

Zanim przystąpisz do rozbierania uchwytu SDS w swojej Makicie, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to klucz do sprawnego i bezpiecznego wykonania zadania, a także uniknięcia potencjalnych uszkodzeń narzędzia.

Klucz do sukcesu: specjalistyczne szczypce do pierścieni Segera

Absolutnie kluczowym narzędziem w tym procesie są specjalistyczne szczypce do pierścieni Segera. W zależności od konstrukcji uchwytu, będziesz potrzebować szczypiec do pierścieni wewnętrznych lub zewnętrznych. Użycie zwykłych kombinerek czy śrubokręta do wyjęcia pierścienia jest bardzo ryzykowne i może prowadzić do jego uszkodzenia lub uszkodzenia gniazda w uchwycie, co znacznie skomplikuje dalsze prace.

Podstawowy zestaw majsterkowicza: wkrętaki, szmatki i odtłuszczacz

• Wkrętak płaski: Niezbędny do delikatnego podważania i zdejmowania gumowej osłony przeciwpyłowej, a czasem także do pomocy przy demontażu pierścienia Segera.
• Czyste szmatki: Przygotuj kilka sztuk czystych, niepylących szmatek do wycierania części.
• Odtłuszczacz: Benzyna ekstrakcyjna lub specjalny preparat do czyszczenia mechanizmów świetnie poradzi sobie ze starym smarem i pyłem.

Jaki smar wybrać do uchwytu SDS? Unikaj kosztownych błędów

Po demontażu i wyczyszczeniu, kluczowe jest odpowiednie nasmarowanie ruchomych elementów. Makita oferuje dedykowany smar do swoich uchwytów SDS, który jest zazwyczaj gęsty i zapewnia długotrwałe smarowanie. Można również zastosować wysokiej jakości gęsty smar przekładniowy. Zdecydowanie odradzam stosowanie smarów uniwersalnych, a zwłaszcza smaru grafitowego. Smar grafitowy, choć dobry do wielu zastosowań, może w przypadku uchwytów SDS przyspieszać zużycie elementów ciernych i prowadzić do szybszego obluzowania mechanizmu.

Demontaż uchwytu SDS Makita krok po kroku

Teraz, gdy masz już przygotowane narzędzia i wiesz, dlaczego demontaż jest konieczny, przejdźmy do konkretnych kroków. Poniższa instrukcja opiera się na popularnym modelu Makita HR2470 z uchwytem SDS-Plus, ale zasady są podobne dla większości narzędzi tej marki z tym typem mocowania.

Krok 1: Bezpieczne zdjęcie gumowej osłony przeciwpyłowej

Zacznij od delikatnego podważenia krawędzi gumowej osłony przeciwpyłowej, która znajduje się na froncie uchwytu, tuż przy miejscu mocowania wiertła. Użyj do tego płaskiego śrubokręta lub podobnego narzędzia, starając się nie uszkodzić gumy. Po podważeniu, osłonę zazwyczaj można zsunąć w dół, odsłaniając kolejne elementy mechanizmu.

Krok 2: Jak prawidłowo usunąć pierścień osadczy (segera) bez uszkodzeń?

To moment, w którym potrzebne będą szczypce do pierścieni Segera. Zlokalizuj pierścień osadczy jest to metalowy pierścień z otworami na końcówkach szczypiec. Otwórz szczypce, aby rozeprzeć pierścień, a następnie ostrożnie wysuń go z rowka. Upewnij się, że szczypce pewnie trzymają pierścień, aby nie wyskoczył i nie poleciał w niekontrolowany sposób. Czasami pierścień może być zapieczony w takim przypadku delikatne opukiwanie może pomóc, ale rób to z wyczuciem.

Krok 3: Demontaż tulei, podkładki i kluczowych elementów blokujących

Po zdjęciu pierścienia Segera, konstrukcja uchwytu staje się luźniejsza. Zazwyczaj można teraz wyjąć metalową tuleję, która otacza mechanizm. Pod nią znajdziesz jedną lub więcej podkładek dystansowych. Ich kolejność i orientacja są ważne podczas składania, więc warto zapamiętać lub zrobić zdjęcie.

Krok 4: Gdzie ukrywa się kulka i sprężyna? Uważaj, by ich nie zgubić!

W głębi mechanizmu znajdują się kluczowe elementy odpowiedzialne za blokowanie wiertła: mała metalowa kulka i mocna sprężyna. Często kulka jest umieszczona w specjalnym gnieździe, a sprężyna dociska ją do niego. Ze względu na ich niewielkie rozmiary, istnieje duże ryzyko ich zgubienia. Dlatego wykonuj te czynności nad czystą powierzchnią, najlepiej na tacy lub gazecie.

Perfekcyjne czyszczenie i konserwacja uchwytu

Po rozebraniu uchwytu na czynniki pierwsze, przychodzi czas na jego gruntowne odświeżenie. Dokładne czyszczenie i właściwa konserwacja to gwarancja, że zdemontowany mechanizm posłuży Ci bezawaryjnie przez długi czas.

Jak skutecznie usunąć stary smar i pył wiertniczy?

Weź czystą szmatkę i nasącz ją odtłuszczaczem. Dokładnie wyczyść wszystkie metalowe elementy uchwytu, usuwając wszelkie ślady starego, klejącego się smaru oraz drobinki pyłu i rdzy. Upewnij się, że wszystkie zakamarki są czyste. Do trudno dostępnych miejsc można użyć patyczka higienicznego lub małej szczoteczki.

Inspekcja części: co warto wymienić przy okazji demontażu?

• Kulka blokująca: Sprawdź, czy nie jest wytarta lub zdeformowana.
• Sprężyna: Upewnij się, że nie jest złamana ani osłabiona.
• Uszczelki: Jeśli gumowe uszczelki są sparciałe lub pęknięte, warto je wymienić.
• Podkładki: Zwróć uwagę na ewentualne pęknięcia czy ślady nadmiernego zużycia.

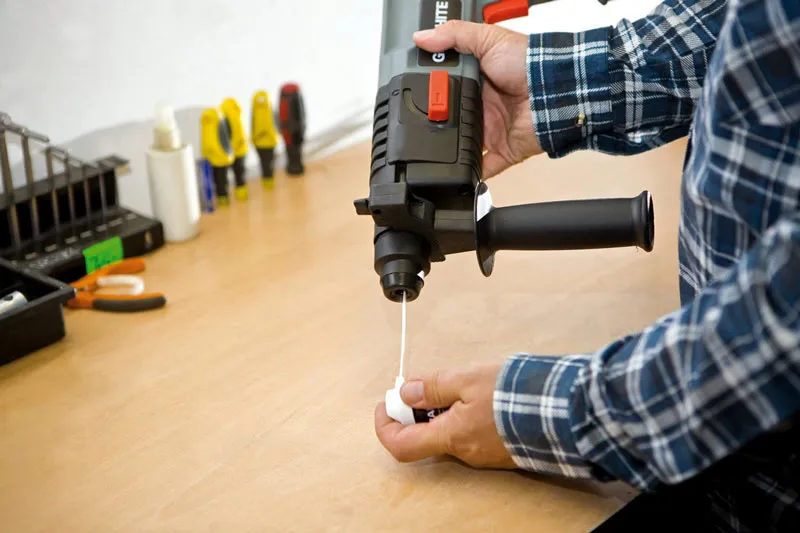

Smarowanie kluczowych elementów: ile smaru i gdzie go nałożyć?

Nałóż niewielką ilość dedykowanego smaru na ruchome części mechanizmu, takie jak powierzchnia kulki, sprężyna oraz wewnętrzne powierzchnie tulei i korpusu, gdzie te elementy pracują. Nie przesadzaj z ilością smaru zbyt duża jego ilość może przyciągać kurz i brud, a także wypływać. Smar ma za zadanie zapewnić płynną pracę i ochronę przed korozją.

Montaż uchwytu SDS: jak złożyć wszystko w całość

Składanie uchwytu SDS odbywa się w zasadzie w odwrotnej kolejności do demontażu. Kluczem jest precyzja i zwrócenie uwagi na kilka newralgicznych punktów, aby mieć pewność, że wszystko będzie działać jak należy.

Odwrotna kolejność, czyli składanie mechanizmu krok po kroku

Zacznij od umieszczenia sprężyny i kulki blokującej w ich gniazdach. Następnie nałóż podkładki i tuleję. Upewnij się, że wszystkie elementy są prawidłowo osadzone i nie ma między nimi luzów.

Najważniejszy moment: prawidłowe osadzenie pierścienia zabezpieczającego

To moment, który wymaga największej uwagi. Wsuń pierścień Segera z powrotem do jego rowka. Musi on wskoczyć na swoje miejsce i być w pełni osadzony w rowku na całym obwodzie. Jeśli pierścień nie jest prawidłowo zamocowany, uchwyt może się rozpaść podczas pracy, co jest nie tylko niebezpieczne, ale może też spowodować uszkodzenie narzędzia.

Test końcowy: jak sprawdzić, czy uchwyt działa poprawnie?

Po złożeniu uchwytu, włóż do niego wiertło SDS i sprawdź, czy blokuje się ono prawidłowo i czy można je swobodnie wyjąć po naciśnięciu mechanizmu zwalniającego. Spróbuj obrócić wiertłem w uchwycie powinno obracać się swobodnie, ale bez nadmiernych luzów. Upewnij się również, że gumowa osłona jest prawidłowo zamocowana.

SDS-Plus a SDS-Max: różnice w demontażu

Chociaż podstawowa zasada działania uchwytów SDS jest podobna, istnieją znaczące różnice między systemami SDS-Plus i SDS-Max, które mogą wpływać na proces ich demontażu i konserwacji.

Główne różnice konstrukcyjne i ich wpływ na proces rozbierania

Uchwyty SDS-Plus są lżejsze i mniejsze, stosowane w młotowiertarkach o mniejszej mocy. Ich konstrukcja jest zazwyczaj prostsza, co przekłada się na łatwiejszy demontaż. Uchwyty SDS-Max są znacznie większe i masywniejsze, przeznaczone do ciężkich młotów wyburzeniowych. Ich mechanizm jest bardziej złożony, co może wymagać nieco więcej czasu i precyzji podczas rozbierania.

Na co zwrócić szczególną uwagę w uchwytach SDS-Max?

• Większa liczba elementów: Uchwyty SDS-Max często posiadają więcej podkładek, sprężyn lub dodatkowych elementów blokujących.
• Bardziej skomplikowany pierścień Segera: W niektórych modelach SDS-Max pierścień zabezpieczający może mieć inną konstrukcję lub wymagać specjalistycznych narzędzi.
• Większe wymagania dotyczące smarowania: Ze względu na większe obciążenia, prawidłowe i obfite smarowanie jest kluczowe dla długowieczności uchwytów SDS-Max.
• Potrzeba specjalistycznych narzędzi: W przypadku niektórych profesjonalnych uchwytów SDS-Max mogą być potrzebne dedykowane zestawy narzędzi do demontażu.

Przeczytaj również: Czy warto kupić pilarkę akumulatorową? Zobacz wady i zalety

Podsumowanie: Kluczowe wnioski i Twoja dalsza droga

Samodzielny demontaż i konserwacja uchwytu SDS w narzędziach Makita nie musi być skomplikowanym zadaniem. Mam nadzieję, że ta szczegółowa instrukcja pokazała Ci, że dzięki odpowiednim narzędziom i cierpliwości możesz skutecznie rozwiązać problemy z uchwytem, takie jak blokowanie wiertła czy jego wypadanie, a także przeprowadzić niezbędne czyszczenie i smarowanie, przedłużając żywotność swojego elektronarzędzia.

• Pamiętaj o używaniu dedykowanych narzędzi, zwłaszcza szczypiec do pierścieni Segera, aby uniknąć uszkodzeń.
• Dokładne czyszczenie i właściwe smarowanie specjalistycznym smarem to klucz do długiej żywotności mechanizmu.
• Zwracaj uwagę na kolejność składania elementów i prawidłowe osadzenie pierścienia zabezpieczającego.
• W przypadku uchwytów SDS-Max, bądź przygotowany na nieco bardziej złożoną konstrukcję i potencjalnie inne wymagania.

Z mojego doświadczenia wynika, że kluczem do sukcesu jest spokój i metodyczne podejście. Nawet jeśli pierwszy demontaż wydaje się trudny, z każdym kolejnym będzie łatwiej. Nie bój się zaglądać do wnętrza swoich narzędzi to najlepszy sposób, by je poznać i utrzymać w doskonałej kondycji. Pamiętaj, że regularna konserwacja to inwestycja, która procentuje niezawodnością sprzętu.

A jakie są Twoje doświadczenia z demontażem i konserwacją uchwytów SDS w narzędziach Makita? Czy napotkałeś jakieś szczególne problemy lub masz własne, sprawdzone triki? Podziel się swoją opinią w komentarzach poniżej!
