Zbrojenie fundamentów to kluczowy etap procesu budowlanego, który decyduje o stabilności całego budynku. Odpowiednio wykonane zbrojenie zapewnia wytrzymałość konstrukcji i chroni przed pękaniem betonu. Proces wymaga precyzyjnego układania prętów stalowych różnych średnic oraz ich właściwego zabezpieczenia przed korozją. Dobór odpowiednich materiałów i technik montażu ma bezpośredni wpływ na trwałość fundamentów.

Najważniejsze informacje:
  • Zbrojenie fundamentów dzieli się na nośne (główne) i uzupełniające
  • Do zbrojenia używa się głównie stali żebrowanej i strzemion
  • Minimalna otulina betonowa prętów powinna wynosić 50 mm
  • Pręty należy układać w odstępach 40-50 cm
  • Elementy zbrojenia uzupełniającego muszą zachodzić na siebie minimum 70 cm
  • Właściwy dobór materiałów i technik montażu warunkuje trwałość fundamentów

Jak dobrać stal zbrojeniową do fundamentów?

Jakie zbrojenie na fundamenty ma kluczowy wpływ na wytrzymałość całej konstrukcji. Odpowiedni wybór stali zbrojeniowej decyduje o nośności i trwałości fundamentów przez kolejne dekady.

Do zbrojenia fundamentów domu jednorodzinnego stosuje się najczęściej stal klasy AIII (34GS) o granicy plastyczności 410 MPa. Stal klasy AIIIN charakteryzuje się wyższą wytrzymałością i jest stosowana w bardziej wymagających konstrukcjach. W fundamentach domów jednorodzinnych sprawdza się również stal klasy A-IIIN (B500SP), która oferuje doskonały kompromis między ceną a parametrami.

Parametr Stal AIII Stal AIIIN
Granica plastyczności 410 MPa 500 MPa
Wytrzymałość na rozciąganie 590 MPa 650 MPa
Wydłużenie przy zerwaniu 16% 14%

Wymiarowanie zbrojenia fundamentów

Przy realizacji zbrojenia ław fundamentowych kluczowy jest dobór odpowiednich średnic prętów. Do zbrojenia głównego stosuje się pręty o średnicy 12-16 mm. W przypadku zbrojenia fundamentów domu jednorodzinnego najczęściej wybiera się pręty ⌀12. Strzemiona wykonuje się z prętów ⌀6 lub ⌀8, zależnie od obciążeń. Dla lżejszych konstrukcji wystarczy zbrojenie ze strzemionami ⌀6.

Strzemiona montuje się w rozstawie co 20-30 cm. Ich głównym zadaniem jest zespolenie prętów głównych i zapewnienie stabilności konstrukcji podczas betonowania.

  • Ławy fundamentowe: rozstaw prętów co 15-20 cm
  • Płyty fundamentowe: rozstaw prętów co 20-25 cm
  • Stopy fundamentowe: rozstaw prętów co 12-15 cm
Porada: Przy doborze średnicy prętów zbrojeniowych kieruj się zasadą: dla domów parterowych wybierz ⌀12, dla domów piętrowych ⌀14, a przy dodatkowym obciążeniu (np. garaż w bryle) rozważ ⌀16.

Czytaj więcej: Jak wybrać idealne płyty chodnikowe – Praktyczny Przewodnik

Zasady układania zbrojenia w ławach fundamentowych

Jak zbroić fundamenty prawidłowo? Najpierw należy dokładnie oczyścić powierzchnię i ułożyć warstwę podkładową. Szalunki muszą być stabilne i odpowiednio zabezpieczone przed przesunięciem. Powierzchnia pod zbrojenie powinna być wyrównana.

Zbrojenie fundamentów rozpoczyna się od ułożenia prętów głównych dolnych na odpowiednich podkładkach dystansowych. Następnie montuje się pręty górne, zachowując projektowane odległości. Dla typowego domu jednorodzinnego stosuje się minimum 4 pręty główne. Kluczowe jest zachowanie stałej odległości między prętami podczas układania.

Strzemiona montuje się prostopadle do prętów głównych. Należy je stabilnie związać drutem wiązałkowym z prętami głównymi.

W miejscach połączeń prętów zbrojeniowych do fundamentów stosuje się zakłady o długości minimum 60 cm. Pręty w zakładach wiąże się drutem co najmniej w trzech punktach. Połączenia należy wykonywać naprzemiennie.

Poprawne wykonanie narożników i zakładów

Zdjęcie Zbrojenie Fundamentów - Rodzaje Stali, Wymagania Otuliny i Kontrola Jakości

Wymiarowanie zakładów w zbrojeniu fundamentów domu jednorodzinnego zależy od średnicy używanych prętów. Dla prętów ⌀12 długość zakładu powinna wynosić minimum 60 cm. Przy prętach ⌀14 zwiększamy długość do 70 cm. Zakłady prętów ⌀16 wymagają minimum 80 cm długości. W miejscach zwiększonych naprężeń długość zakładów należy zwiększyć o 20%. Istotne jest, aby zakłady były odpowiednio zabezpieczone przed przesunięciem.

Narożniki zbrojenia ław fundamentowych wymagają szczególnej uwagi. Pręty w narożnikach należy wyginać pod kątem 90 stopni, zachowując odpowiedni promień gięcia. W narożnikach montuje się dodatkowe pręty ukośne.

Łączenie prętów w narożnikach wykonuje się na zakład o długości minimum 80 cm. Połączenia zabezpiecza się dodatkowymi strzemionami.

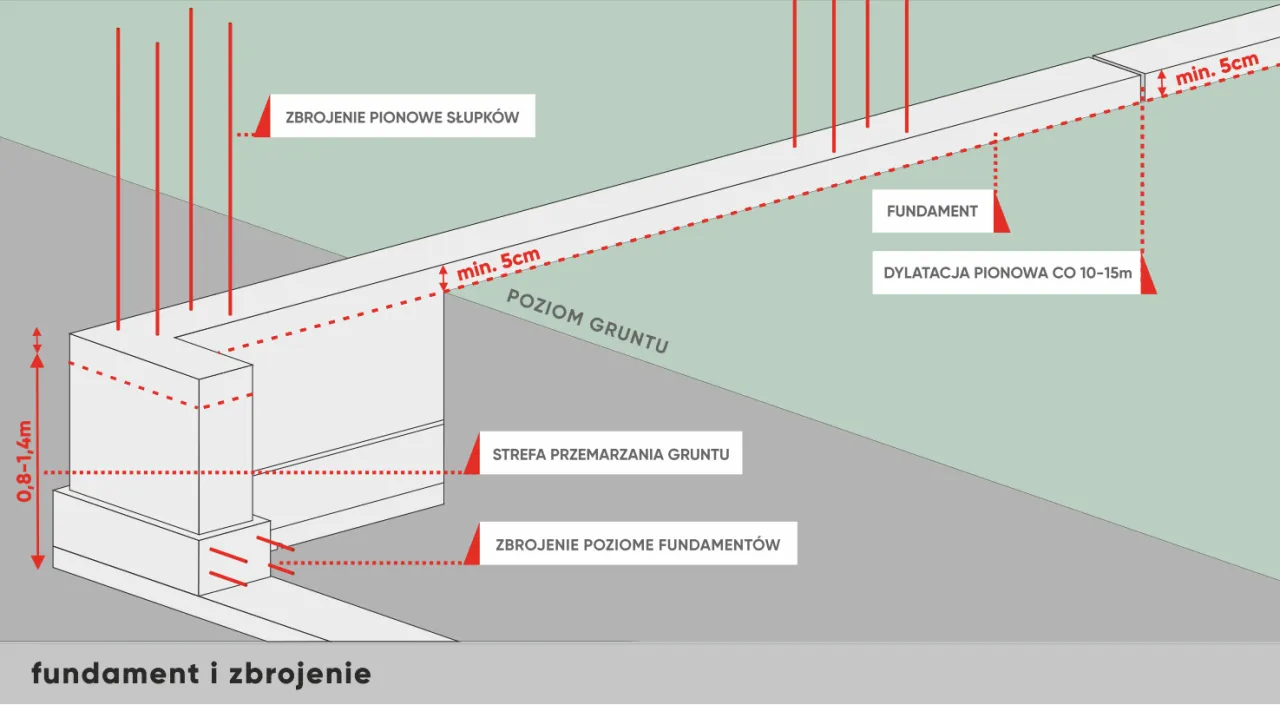

Otulina zbrojenia - grubość i wykonanie

Otulina chroni zbrojenie fundamentów przed korozją i zapewnia właściwą współpracę stali z betonem. Jest to kluczowy element wpływający na trwałość konstrukcji. Stanowi barierę ochronną przed wilgocią i agresywnymi substancjami z gruntu.

Minimalna grubość otuliny dla fundamentów wynosi 50 mm przy standardowych warunkach gruntowych. W przypadku gruntów agresywnych chemicznie grubość należy zwiększyć do 60 mm. Dla fundamentów wykonywanych bezpośrednio na gruncie, bez warstwy podkładowej, otulinę zwiększa się o dodatkowe 10 mm. W miejscach połączeń prętów otulinę należy szczególnie starannie kontrolować.

Odpowiednią grubość otuliny zapewniają specjalne podkładki dystansowe z betonu lub tworzywa sztucznego. Podkładki montuje się w rozstawie maksymalnie co 50 cm.

Kontrola jakości zbrojenia przed betonowaniem

Przed przystąpieniem do betonowania należy skontrolować wszystkie elementy zbrojenia fundamentów. Sprawdzeniu podlega zgodność ułożenia prętów z projektem, ich średnice i rozstawy. Szczególną uwagę zwraca się na stabilność połączeń i właściwe wykonanie zakładów. Kontroluje się również czystość zbrojenia i prawidłowość wykonania otuliny.

  • Rozstaw i średnica prętów głównych
  • Długość zakładów i ich wykonanie
  • Grubość otuliny i stabilność podkładek
  • Czystość zbrojenia
  • Stabilność strzemion i ich rozstaw
  • Prawidłowość wykonania narożników

Najczęstsze błędy wykonawcze to niedostateczna grubość otuliny, niewłaściwe połączenia prętów oraz brak stabilności konstrukcji zbrojenia. Ich eliminacja jest kluczowa dla trwałości fundamentów.

Zużycie stali na fundamenty

Obliczanie zużycia zbrojenia na fundamenty wymaga uwzględnienia typu konstrukcji i jej wymiarów. Dla domu jednorodzinnego o powierzchni 150m² potrzeba średnio 800-1200 kg stali. Zużycie zależy głównie od rodzaju fundamentów i warunków gruntowych.

Typ fundamentu Zużycie stali (kg/m³) Typowa ilość (kg/mb)
Ławy fundamentowe 80-100 12-15
Płyta fundamentowa 90-120 18-22
Stopy fundamentowe 100-130 25-30

Optymalizację zużycia stali można osiągnąć przez dokładne obliczenia i właściwe rozplanowanie zakładów. Precyzyjne cięcie prętów zmniejsza ilość odpadów.

Prawidłowe wykonanie warstw zbrojenia

Zbrojenie fundamentów domu jednorodzinnego wymaga odpowiedniego układu warstw. Dolną warstwę układa się bezpośrednio na podkładkach dystansowych, zachowując projektowaną otulinę. Górną warstwę montuje się na specjalnych wspornikach lub stojakach dystansowych. Pręty poprzeczne układa się naprzemiennie w obu kierunkach.

Dystans między warstwami zbrojenia powinien wynosić minimum 3 cm. W przypadku fundamentów szerszych niż 60 cm odległość zwiększa się do 4-5 cm. Dla prawidłowej współpracy warstw kluczowe jest zachowanie stałych odstępów.

Łączenie warstw wykonuje się za pomocą prętów odgiętych lub strzemion. Miejsca połączeń zabezpiecza się przed przesunięciem podczas betonowania. Stabilność konstrukcji zapewniają dodatkowe pręty montażowe.

Co decyduje o trwałości zbrojenia fundamentów?

Zbrojenie fundamentów to złożony proces, którego sukces zależy od trzech kluczowych elementów: właściwego doboru materiałów, precyzji wykonania oraz dokładnej kontroli jakości. Podstawą jest wybór odpowiedniej klasy stali - dla domów jednorodzinnych sprawdza się stal klasy AIII, która zapewnia optymalny stosunek parametrów do ceny.

Najważniejsze aspekty techniczne to zachowanie właściwej grubości otuliny (minimum 50 mm) oraz prawidłowe wykonanie zakładów prętów (60-80 cm w zależności od średnicy). Zbrojenie ław fundamentowych wymaga szczególnej uwagi przy wykonywaniu narożników i połączeń, gdzie stabilność konstrukcji jest kluczowa dla trwałości całego fundamentu.

Sukces całego procesu zależy od skrupulatnej kontroli każdego etapu prac - od przygotowania podłoża, przez montaż zbrojenia, aż po końcowe sprawdzenie przed betonowaniem. Prawidłowe zbrojenie fundamentów to gwarancja stabilności budynku na długie lata.
