Resurs dźwigu: Obliczanie krok po kroku i obowiązki UDT

Resurs dźwigu osobowego to nic innego jak ocena jego aktualnego stanu technicznego oraz prognoza dalszej, bezpiecznej żywotności. W Polsce, dla zarządców nieruchomości i wspólnot mieszkaniowych, jego coroczne obliczanie jest kluczowym, prawnym obowiązkiem. W tym artykule przyjrzymy się bliżej, jakie konkretne kroki należy podjąć, jakie dane są niezbędne i jak interpretować wyniki, wszystko w oparciu o wytyczne Urzędu Dozoru Technicznego (UDT) oraz obowiązujące normy.

Resurs dźwigu osobowego: dlaczego jego obliczanie to kluczowy obowiązek?

Resurs dźwigu osobowego to fundamentalna ocena jego stanu technicznego, która pozwala przewidzieć, jak długo urządzenie będzie jeszcze w pełni bezpieczne i sprawne. W Polsce, podstawę prawną do jego obliczania stanowi rozporządzenie Ministra Przedsiębiorczości i Technologii w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji urządzeń transportu bliskiego, a także szczegółowe wytyczne Urzędu Dozoru Technicznego (UDT). Urząd ten traktuje ten obowiązek niezwykle poważnie, ponieważ od prawidłowej oceny resursu zależy bezpieczeństwo wszystkich użytkowników windy. Jest to proces, który pozwala na proaktywne zarządzanie stanem technicznym dźwigu, zapobiegając awariom i wypadkom.

Kto jest odpowiedzialny za obliczenia? Rola zarządcy, wspólnoty i konserwatora.

Za obliczanie i monitorowanie resursu dźwigu osobowego odpowiedzialny jest jego eksploatujący. W praktyce oznacza to najczęściej zarządcę nieruchomości lub zarząd wspólnoty mieszkaniowej. To na ich barkach spoczywa obowiązek zapewnienia, że obliczenia są wykonywane terminowo i zgodnie z obowiązującymi przepisami. Konserwator dźwigu odgrywa tu również ważną rolę, często wspierając zarządcę w procesie zbierania niezbędnych danych technicznych lub pomagając w interpretacji wyników obliczeń, a także w planowaniu działań naprawczych.

Konsekwencje zaniedbania: co grozi za brak aktualnych obliczeń resursu?

• Podczas okresowych badań technicznych, inspektorzy UDT zawsze sprawdzają rejestr wykorzystania resursu dźwigu.
• Brak aktualnych obliczeń lub nieprawidłowo prowadzony rejestr może skutkować wydaniem przez UDT decyzji o niedopuszczeniu dźwigu do dalszej eksploatacji, co oznacza jego natychmiastowe wyłączenie.
• Może to prowadzić do nieplanowanych przestojów i kosztownych napraw, a w skrajnych przypadkach nawet do konieczności pilnej wymiany całego urządzenia.

Przygotowanie do obliczenia resursu windy: przewodnik krok po kroku

Pierwszym i absolutnie kluczowym krokiem w przygotowaniu do obliczenia resursu windy jest odnalezienie i dokładne przeanalizowanie jej Dokumentacji Techniczno-Ruchowej (DTR). To właśnie w tym obszernym dokumencie znajdują się wszystkie dane projektowe, które stanowią punkt wyjścia do naszych kalkulacji. Znajdziemy tam między innymi nominalną liczbę cykli pracy, dla której dźwig został zaprojektowany, informacje o dopuszczalnym obciążeniu, prędkości, a także dane dotyczące poszczególnych komponentów i ich przewidywanej żywotności.

Kluczowe dane wejściowe: Liczba cykli, obciążenie, godziny pracy skąd je wziąć?

• Rzeczywista liczba cykli pracy: Jest to fundamentalna dana, często dostępna bezpośrednio ze sterownika dźwigu. Należy ją odczytać od ostatniego obliczenia resursu lub od momentu oddania windy do użytku, jeśli obliczenia są wykonywane po raz pierwszy.
• Średni czas pracy na dobę: Pozwala oszacować intensywność użytkowania windy w ciągu dnia.
• Średnie obciążenie: Informacja o tym, jak często i z jakim ciężarem dźwig jest zazwyczaj używany. Pozwala to na dokładniejszą ocenę obciążenia poszczególnych elementów.

Ocena warunków eksploatacji: Dlaczego wilgotność i intensywność użytkowania mają znaczenie?

Poza podstawowymi danymi dotyczącymi liczby cykli i obciążenia, równie istotne jest uwzględnienie warunków środowiskowych, w jakich pracuje dźwig. Wysoka wilgotność, ekstremalne temperatury czy zapylenie mogą znacząco przyspieszać proces zużycia poszczególnych komponentów, wpływając na ich faktyczną żywotność. Nie można również zapominać o historii konserwacji i napraw. Regularne przeglądy, terminowe smarowanie ruchomych części, a zwłaszcza informacje o wymienionych podzespołach (np. silnik, liny, sterownik), dostarczają cennych informacji o kondycji urządzenia i pozwalają na dokładniejsze oszacowanie jego faktycznego zużycia.

Wybór metody obliczania resursu dla Twojego dźwigu

Najbardziej precyzyjną i zalecaną metodą obliczania resursu jest ta, która opiera się na wytycznych producenta dźwigu. Jeśli dokumentacja techniczno-ruchowa (DTR) zawiera szczegółowy opis metodyki obliczeniowej dla danego modelu windy, należy bezwzględnie się do niej stosować. Producenci najlepiej znają swoje urządzenia i uwzględniają specyfikę zastosowanych rozwiązań technicznych.

Obliczenia zgodne z normami PN-EN: Kiedy stosować ogólne standardy?

W sytuacji, gdy dokumentacja techniczna nie zawiera szczegółowych wytycznych producenta dotyczących obliczania resursu, należy sięgnąć po normy zharmonizowane. Kluczową normą w tym zakresie jest PN-EN 81-20+A1: 2020, która określa zasady bezpieczeństwa budowy i instalacji dźwigów. Metodologia zgodna z normą polega zazwyczaj na porównaniu projektowanej liczby cykli pracy lub godzin pracy kluczowych komponentów (takich jak liny nośne, zespół napędowy, hamulce) z ich rzeczywistym wykorzystaniem, aby określić stopień ich zużycia.

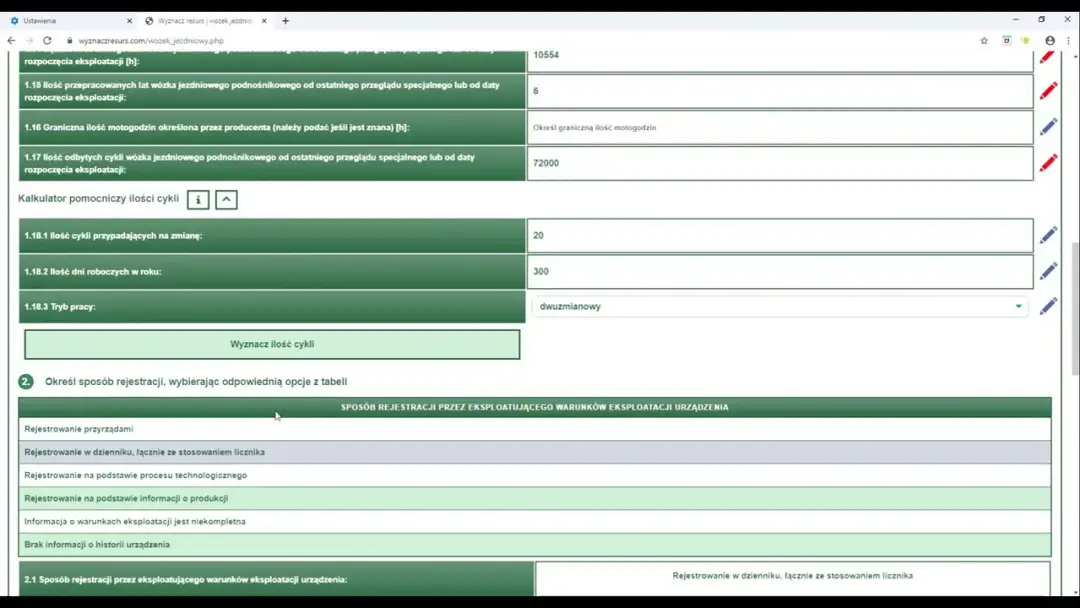

Wykorzystanie arkuszy kalkulacyjnych UDT: Praktyczny przewodnik.

Urząd Dozoru Technicznego, wychodząc naprzeciw potrzebom eksploatujących, udostępnia na swojej stronie internetowej przykładowe arkusze kalkulacyjne. Stanowią one bardzo praktyczne narzędzie, które może znacząco ułatwić proces obliczania resursu. Arkusze te są zazwyczaj skonstruowane w taki sposób, aby krok po kroku prowadzić użytkownika przez cały proces, wymagając jedynie wprowadzenia odpowiednich danych wejściowych. Jest to doskonałe rozwiązanie dla osób, które chcą samodzielnie wykonać obliczenia, ale potrzebują wsparcia w zakresie metodologii.

Przykładowe obliczenie: Symulacja dla typowego dźwigu w budynku mieszkalnym.

Wyobraźmy sobie typowy dźwig w bloku mieszkalnym. Jego DTR określa projektowaną żywotność na 1 milion cykli pracy. Rocznie dźwig wykonuje średnio 150 000 cykli. Po roku eksploatacji, stopień wykorzystania resursu wynosi 150 000 / 1 000 000 = 15%. Jeśli po pięciu latach dźwig wykonał łącznie 750 000 cykli, stopień wykorzystania resursu wynosi 75%. Kluczowe jest monitorowanie zużycia nie tylko liczby cykli, ale również godzin pracy kluczowych komponentów, takich jak zespół napędowy czy hamulce, porównując je z danymi projektowymi zawartymi w DTR lub normach.

Czynniki wpływające na żywotność dźwigu i sposoby jej wydłużenia

• Liny nośne: Podlegają naturalnemu zużyciu, rozciąganiu i przetarciu. Ich stan jest kluczowy dla bezpieczeństwa.
• Zespół napędowy (silnik, przekładnia): Intensywna praca, przegrzewanie czy niewłaściwe smarowanie mogą skracać jego żywotność.
• Hamulce: Odpowiadają za bezpieczne zatrzymanie kabiny. Ich skuteczność i stan techniczny są nieustannie monitorowane.
• System sterowania: Nowoczesne systemy sterowania wpływają na płynność jazdy i optymalizację pracy, ale również podlegają zużyciu.
• Drzwi szybowe i kabinowe: Mechanizmy otwierania i zamykania są często eksploatowane i wymagają regularnej konserwacji.

Rola regularnej konserwacji w spowalnianiu zużycia.

Regularna konserwacja jest absolutnie fundamentalna dla spowolnienia procesu zużycia kluczowych elementów dźwigu. Systematyczne przeglądy, smarowanie ruchomych części, regulacja hamulców czy czyszczenie podzespołów zapobiegają powstawaniu nadmiernych naprężeń i tarcia, które przyspieszają zużycie. Co więcej, historia napraw i wymiany poszczególnych podzespołów dostarcza cennych informacji o kondycji dźwigu. Jeśli dany element był już wymieniany, jego "nowy" resurs zaczyna się od zera, co należy uwzględnić w ogólnych obliczeniach.

Modernizacja a resurs: Kiedy modernizacja jest bardziej opłacalna niż wymiana?

W pewnym momencie eksploatacji dźwigu może okazać się, że jego resurs jest bliski wyczerpania, a koszty potencjalnych napraw lub remontu generalnego stają się wysokie. W takich sytuacjach warto rozważyć modernizację. Kompleksowa modernizacja, obejmująca wymianę kluczowych podzespołów, takich jak napęd, sterowanie czy system bezpieczeństwa, może w praktyce zresetować resurs urządzenia lub znacząco go wydłużyć. Często jest to rozwiązanie bardziej ekonomiczne i szybsze niż całkowita wymiana dźwigu, pozwalając na dalszą bezpieczną eksploatację budynku.

Co dalej po uzyskaniu wyniku obliczeń resursu?

Uzyskanie wyniku obliczeń resursu to dopiero początek drogi. Należy pamiętać, że osiągnięcie 100% resursu nie oznacza automatycznego wyłączenia dźwigu z użytku. Jest to sygnał, że urządzenie osiągnęło projektowaną granicę żywotności i wymaga szczególnej uwagi. W takiej sytuacji kluczowe jest dalsze, bardzo dokładne monitorowanie stanu technicznego oraz przeprowadzenie wspomnianego już przeglądu specjalnego, który pozwoli ocenić, czy dźwig nadal może być bezpiecznie eksploatowany.

Prowadzenie rocznego rejestru: Jak prawidłowo dokumentować postęp zużycia?

Każdego roku eksploatujący ma obowiązek obliczyć stopień wykorzystania resursu dźwigu i odnotować go w specjalnie do tego przeznaczonym rejestrze. Rejestr ten powinien zawierać datę obliczenia, wynik procentowy wykorzystania resursu oraz informacje o ewentualnych zmianach w stanie technicznym urządzenia. Jest to dokumentacja, która musi być dostępna dla inspektorów UDT podczas kontroli. Prawidłowo prowadzony rejestr jest dowodem na to, że zarządca aktywnie dba o stan techniczny windy i przestrzega przepisów.

Czy datę obliczenia resursu trzeba synchronizować z terminem badania UDT?

Chociaż nie ma ścisłego wymogu, aby obliczenie resursu było synchronizowane z datą badania UDT, to jest to wysoce zalecane. Urząd Dozoru Technicznego podczas swoich okresowych badań technicznych zawsze sprawdza, czy rejestr wykorzystania resursu jest prowadzony prawidłowo i czy obliczenia są aktualne. Dlatego też, wykonanie obliczeń tuż przed wizytą inspektora UDT może ułatwić przebieg kontroli i uniknąć ewentualnych problemów związanych z brakami w dokumentacji.

Przekroczenie 100% resursu: dalsze kroki i działania

Gdy obliczenia wykażą, że dźwig przekroczył 100% swojego projektowanego resursu, niezbędne jest przeprowadzenie przeglądu specjalnego. Ten szczegółowy przegląd powinien zostać wykonany przez uprawnionego konserwatora dźwigów lub specjalistyczną jednostkę ekspercką posiadającą odpowiednie kwalifikacje. Celem przeglądu jest dogłębna analiza stanu technicznego wszystkich kluczowych elementów dźwigu, ze szczególnym uwzględnieniem tych, które są najbardziej narażone na zużycie.

Możliwe wyniki przeglądu: Od drobnych napraw po zalecenie generalnego remontu.

• Drobne naprawy: W niektórych przypadkach, mimo przekroczenia resursu, stan techniczny kluczowych komponentów może być nadal zadowalający, a konieczne będą jedynie drobne regulacje lub wymiana niewielkich elementów.
• Modernizacja: Przegląd może wykazać potrzebę modernizacji konkretnych systemów (np. sterowania, napędu), aby przywrócić urządzeniu pełną sprawność i bezpieczeństwo.
• Generalny remont: W sytuacji, gdy zużycie jest znaczne, przegląd może zakończyć się zaleceniem przeprowadzenia generalnego remontu, obejmującego wymianę większości kluczowych podzespołów.
• Wymiana urządzenia: W skrajnych przypadkach, gdy naprawa lub modernizacja nie jest już opłacalna lub technicznie możliwa, przegląd może zakończyć się rekomendacją całkowitej wymiany dźwigu.

Jak ustalić "nowy resurs" i zapewnić dalsze bezpieczne funkcjonowanie windy?

Po przeprowadzeniu przeglądu specjalnego i wykonaniu wszelkich zaleconych napraw lub modernizacji, możliwe jest wyznaczenie nowej granicy resursu dla dźwigu. Nowy resurs jest ustalany na podstawie oceny stanu technicznego po wykonanych pracach i może być znacząco wyższy od pierwotnego. Jest to kluczowy moment, który pozwala na dalszą, bezpieczną eksploatację windy, przy jednoczesnym zapewnieniu, że wszystkie potencjalne zagrożenia zostały zminimalizowane.

Przeczytaj również: Resurs dźwigu co to jest i jak wpływa na bezpieczeństwo użytkowania

Twoja droga do bezpiecznego dźwigu: Podsumowanie i kolejne kroki

Obliczanie resursu dźwigu osobowego może wydawać się skomplikowanym obowiązkiem, ale jak pokazaliśmy, jest to proces, który można przeprowadzić krok po kroku, korzystając z dostępnych narzędzi i wytycznych. Kluczem do sukcesu jest systematyczność, dokładność w zbieraniu danych oraz zrozumienie, że przekroczenie 100% resursu nie jest końcem, a jedynie sygnałem do przeprowadzenia dokładniejszej analizy i ewentualnych działań naprawczych.

• Pamiętaj o corocznym obliczaniu resursu i prowadzeniu rzetelnego rejestru to Twój obowiązek i gwarancja bezpieczeństwa.
• Dokładnie analizuj Dokumentację Techniczno-Ruchową (DTR) i korzystaj z wytycznych UDT oraz norm zharmonizowanych.
• Nie panikuj po przekroczeniu 100% resursu przeprowadź przegląd specjalny i podejmij odpowiednie kroki.

Z mojego doświadczenia wynika, że najwięcej problemów sprawia początkowe zebranie wszystkich potrzebnych danych. Warto jednak poświęcić na to czas, ponieważ prawidłowo obliczony resurs i świadomość stanu technicznego dźwigu to podstawa bezpiecznej eksploatacji. Pamiętaj, że regularna konserwacja i proaktywne podejście do przeglądów to inwestycja, która zawsze się zwraca, minimalizując ryzyko kosztownych awarii i zapewniając spokój Tobie i mieszkańcom.
