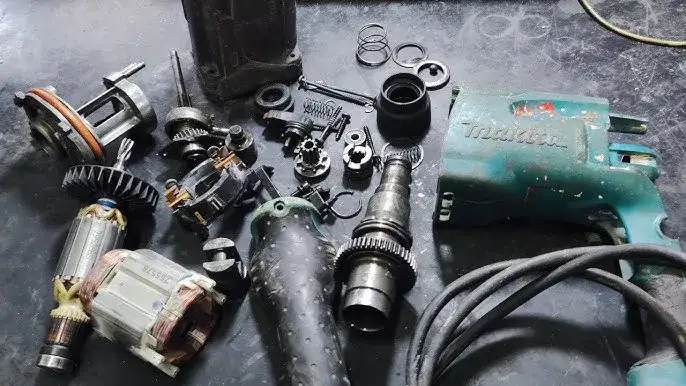

Makita HR2470: Jak samodzielnie zdemontować i naprawić?

Samodzielny demontaż młotowiertarki Makita HR2470 jest w zasięgu ręki, nawet jeśli nie jesteś doświadczonym serwisantem. Ten szczegółowy poradnik krok po kroku pomoże Ci przeprowadzić konserwację, wymienić zużyte części lub dokonać niezbędnych napraw. Dzięki temu zaoszczędzisz czas i pieniądze, a Twoje narzędzie odzyska pełną sprawność.

Przygotowanie do demontażu: Co musisz wiedzieć, zanim zaczniesz?

Jakie narzędzia będą Ci absolutnie niezbędne?

• Wkrętaki krzyżakowe (Philips): Kluczowe do odkręcania większości śrub mocujących obudowę i elementy wewnętrzne. Upewnij się, że masz zestaw wkrętaków o różnych rozmiarach, aby dopasować je do każdej śruby.
• Mały płaski wkrętak: Przydatny do delikatnego podważania obudowy w miejscach łączeń lub do zdejmowania małych pierścieni mocujących. Używaj go ostrożnie, aby nie uszkodzić plastiku.
• Szczypce segera (do pierścieni osadczych): Niezbędne do demontażu uchwytu wiertarskiego SDS-Plus, który jest zabezpieczony pierścieniem segera. Upewnij się, że masz szczypce o odpowiedniej wielkości do tego zadania.
• Ściągacz do łożysk (opcjonalnie): W niektórych przypadkach, przy wymianie łożysk, może być potrzebny ściągacz. Zazwyczaj jednak łożyska można wyjąć ostrożnie przy użyciu mniejszych narzędzi lub delikatnego uderzenia.

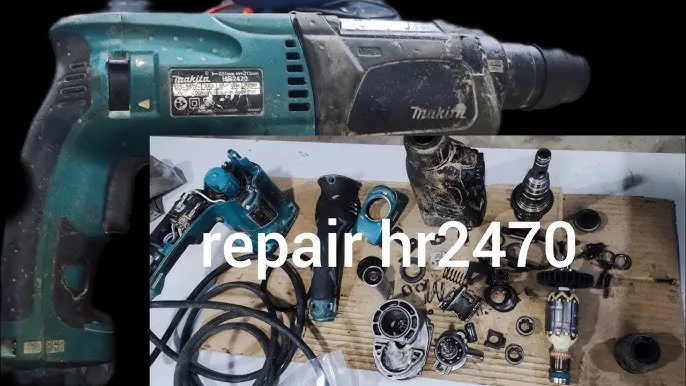

Bezpieczeństwo przede wszystkim odłącz zasilanie i przygotuj stanowisko pracy

Zanim przystąpisz do jakichkolwiek prac, absolutnie kluczowe jest odłączenie młotowiertarki od źródła zasilania. Upewnij się, że wtyczka jest wyjęta z gniazdka, a kabel zasilający nie jest uszkodzony. Przygotuj sobie czyste, dobrze oświetlone i stabilne stanowisko pracy. Dobrym pomysłem jest wyłożenie stołu kawałkiem miękkiej tkaniny lub maty, aby zapobiec porysowaniu obudowy i zgubieniu małych elementów. Upewnij się, że masz wystarczająco dużo miejsca do swobodnego manewrowania narzędziem i dostępem do wszystkich potrzebnych narzędzi.

Gdzie znaleźć i jak czytać schemat techniczny Twojej młotowiertarki?

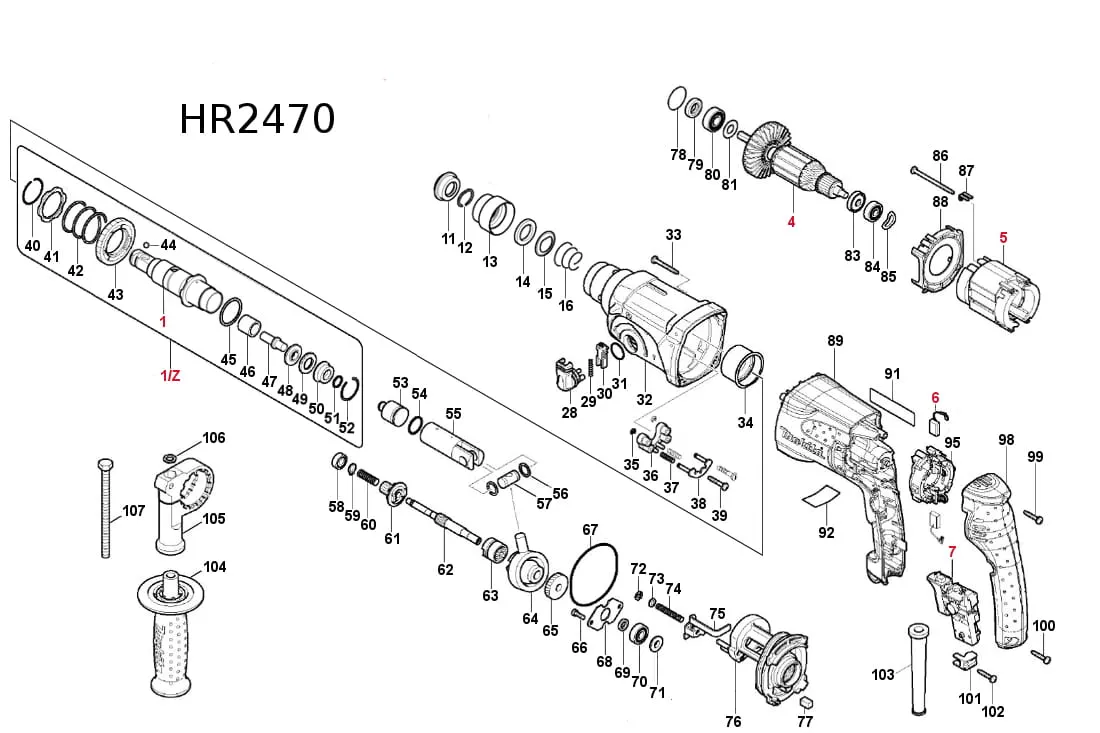

Schematy techniczne, znane również jako "rozstrzałówki", są nieocenionym źródłem informacji podczas demontażu i naprawy elektronarzędzi. Dla modelu Makita HR2470 bez problemu znajdziesz je w internecie, wpisując w wyszukiwarkę frazę "Makita HR2470 schematic" lub "Makita HR2470 rozstrzałówka". Zapisz sobie schemat na komputerze lub wydrukuj go, aby mieć go pod ręką. Zapoznanie się z nim przed rozpoczęciem pracy pozwoli Ci zrozumieć budowę narzędzia i zidentyfikować poszczególne komponenty.

• Wrzeciono (poz. 3): Element, do którego mocowany jest uchwyt wiertarski.
• Tuleja prowadząca (poz. 5): Część mechanizmu udarowego, która prowadzi bijak.
• Przełącznik trybu pracy (poz. 45, 46): Odpowiada za wybór funkcji: wiercenie, udar, wiercenie z udarem.
• Obudowa przekładni (poz. 29): Metalowa lub plastikowa obudowa zawierająca mechanizm przekładniowy.
• Wirnik (poz. 51): Obrotowa część silnika elektrycznego.
• Stojan (poz. 52): Stacjonarna część silnika elektrycznego, zawierająca uzwojenia.
• Szczotkotrzymacze ze szczotkami (poz. 62): Elementy doprowadzające prąd do wirnika, zawierające zużywalne szczotki węglowe.

Dokładne zrozumienie, gdzie znajduje się każdy z tych elementów, znacznie ułatwi Ci proces demontażu i pomoże uniknąć błędów.

Demontaż obudowy: Bezpieczne otwieranie Makity HR2470

Krok 1: Demontaż rękojeści i zewnętrznych akcesoriów

1. Odkręć śrubę mocującą rękojeść boczną i zdejmij ją.
2. Zdejmij ogranicznik głębokości z tylnej części korpusu. Zazwyczaj jest on mocowany na wcisk lub posiada prosty mechanizm blokujący.

Krok 2: Odkręcanie śrub korpusu i delikatne rozpoławianie obudowy

1. Zlokalizuj wszystkie śruby mocujące główną obudowę młotowiertarki. Zazwyczaj znajdują się one po bokach i na dole urządzenia. Odkręć je wszystkie, pamiętając o ich odłożeniu w bezpieczne miejsce.
2. Po odkręceniu wszystkich śrub, delikatnie rozpołów korpus młotowiertarki. Zwykle obudowa składa się z dwóch części, które są ze sobą spasowane. Czasami może być konieczne lekkie podważenie płaskim wkrętakiem w miejscach łączeń, ale rób to ostrożnie, aby nie uszkodzić plastiku.

Na co uważać przy otwieraniu? Układ kabli i małe elementy

Podczas rozdzielania obudowy zwróć szczególną uwagę na przewody elektryczne łączące poszczególne komponenty, takie jak silnik, przełącznik czy dioda LED (jeśli występuje). Upewnij się, że żadne kable nie są napięte ani przytrzaśnięte. Wewnątrz obudowy znajduje się wiele małych elementów, takich jak sprężynki, kulki czy podkładki, które łatwo mogą wypaść i zgubić się. Dlatego tak ważne jest, aby na każdym etapie demontażu robić zdjęcia telefonem. Zdjęcia te będą nieocenioną pomocą podczas ponownego składania narzędzia, pozwalając Ci odtworzyć prawidłowe ułożenie elementów i kolejność ich montażu.

Silnik i szczotki węglowe: Jak je zlokalizować i wymienić?

Jak zlokalizować i bezpiecznie wymontować szczotkotrzymacze?

Szczotkotrzymacze, które zawierają zużywalne szczotki węglowe, zazwyczaj znajdują się w tylnej części obudowy silnika. Na schemacie technicznym są one oznaczone jako poz. 62. Aby uzyskać do nich dostęp, po rozpołowieniu obudowy, będziesz musiał odkręcić tylną osłonę silnika lub bezpośrednio szczotkotrzymacze. Zazwyczaj są one mocowane za pomocą sprężystych zaczepów lub małych śrubek. Wymontowując je, rób to ostrożnie, zwracając uwagę na sprężynki dociskające szczotki. Po ich wyjęciu będziesz miał swobodny dostęp do samych szczotek węglowych.

• Nadmierne iskrzenie pod obciążeniem: Jeśli zauważysz, że podczas pracy silnik generuje znacznie więcej iskier niż zwykle, może to być oznaka zużycia szczotek.
• Spadek mocy silnika: Jeśli młotowiertarka pracuje słabiej, ma problem z osiągnięciem pełnej prędkości obrotowej lub momentu obrotowego, szczotki mogą być już na wykończeniu.
• Całkowite zatrzymanie silnika: W skrajnych przypadkach, gdy szczotki są już bardzo krótkie lub całkowicie zużyte, silnik może przestać działać.

Wizualnie oceń stan szczotek. Powinny mieć one odpowiednią długość i nie być popękane ani nadmiernie przypalone. Jeśli szczotka jest krótka (poniżej 5-7 mm) lub jej powierzchnia jest nierówna i uszkodzona, konieczna jest jej wymiana. Wymiana szczotek jest jedną z najprostszych i najczęściej wykonywanych czynności serwisowych, która potrafi przywrócić narzędziu pełną wydajność.

Praktyczny poradnik montażu nowych szczotek CB-419

1. Upewnij się, że nowe szczotki węglowe są odpowiedniego typu (w tym przypadku CB-419).
2. Włóż nową szczotkę do odpowiedniego szczotkotrzymacza. Zwróć uwagę na jej prawidłowe ułożenie i swobodne przesuwanie się w prowadnicy.
3. Delikatnie dociśnij sprężynkę, która dociska szczotkę do wirnika.
4. Zamontuj szczotkotrzymacz z nową szczotką z powrotem w jego gnieździe w silniku. Upewnij się, że jest on prawidłowo osadzony i zabezpieczony.
5. Powtórz czynność dla drugiej szczotki.
6. Po zamontowaniu obu szczotek, możesz delikatnie obrócić wirnikiem ręką, aby sprawdzić, czy szczotki prawidłowo przylegają do jego powierzchni.

Naprawa mechanizmu udarowego: Serwis przekładni i uchwytu SDS

Jak zdemontować uchwyt wiertarski SDS-Plus?

1. Zlokalizuj pierścień osadczy (seger) zabezpieczający uchwyt SDS-Plus. Zazwyczaj znajduje się on w rowku na końcu wrzeciona.
2. Za pomocą szczypiec segera otwórz pierścień, rozchylając jego końce, i ostrożnie zdejmij go z wrzeciona.
3. Po zdjęciu segera, uchwyt wiertarski powinien dać się zdjąć z wrzeciona. Czasami może być konieczne delikatne poruszanie nim lub lekkie pociągnięcie.
4. Jeśli uchwyt jest zapieczony, można spróbować delikatnie stuknąć w jego obudowę lub użyć specjalnego ściągacza.

Rozbieranie przekładni kolejność zdejmowania trybów i łożysk

1. Po zdemontowaniu uchwytu SDS, będziesz miał dostęp do obudowy przekładni. Odkręć śruby mocujące obudowę przekładni do korpusu silnika.
2. Ostrożnie zdejmij obudowę przekładni. Zwróć uwagę na ewentualne podkładki lub uszczelki.
3. Kluczowe jest, aby zapamiętać (lub zrobić zdjęcie!) kolejność i sposób ułożenia poszczególnych trybów, wałków i łożysk wewnątrz przekładni.
4. Zdejmuj elementy po kolei, zaczynając od największych trybów.
5. Jeśli łożyska są zużyte, możesz potrzebować ściągacza do ich demontażu. W niektórych przypadkach można je delikatnie wybić, stosując odpowiednie podkładki i młotek.

Diagnoza problemu: Sprawdzanie bijaka, tłoka i uszczelnień

Najczęstsze problemy z brakiem udaru wynikają z uszkodzenia lub zużycia kluczowych elementów mechanizmu udarowego. Należą do nich przede wszystkim bijak (element uderzający), iglica (przenosząca ruch z bijaka na obracający się element), tłok (napędzany przez mimośród) oraz o-ringi uszczelniające tłok i inne elementy. Bez prawidłowych uszczelnień mechanizm nie będzie w stanie wytworzyć odpowiedniego ciśnienia powietrza potrzebnego do udaru.

• Bijak i iglica: Sprawdź, czy nie są popękane, wyszczerbione lub nadmiernie zużyte.
• Tłok: Zobacz, czy nie ma na nim rys, zadziorów lub deformacji.
• O-ringi uszczelniające: Oceń stan uszczelek. Czy nie są sparciałe, popękane lub zdeformowane? Wymień je, jeśli wykazują jakiekolwiek oznaki zużycia.
• Cylindry: Sprawdź gładkość powierzchni wewnętrznych cylindrów, w których poruszają się tłok i bijak.

Prawidłowe smarowanie przekładni: Klucz do długiej żywotności

Usuwanie starego smaru dlaczego jest to tak ważne?

Przed nałożeniem nowego smaru, absolutnie kluczowe jest dokładne usunięcie starego. Stary smar z czasem traci swoje właściwości smarne, gromadzi zanieczyszczenia, kurz i opiłki metalu. Mieszanie starego, zanieczyszczonego smaru z nowym może prowadzić do szybszego zużycia elementów przekładni, zwiększonego tarcia, a nawet przegrzewania. Dokładne oczyszczenie elementów zapewni optymalne warunki pracy dla nowego smaru i przedłuży żywotność przekładni.

Jaki smar wybrać do przekładni w Makicie HR2470?

Do smarowania przekładni w młotowiertarce Makita HR2470 należy stosować wyłącznie dedykowany smar Makita. Jest to specjalna formuła opracowana z myślą o specyficznych warunkach pracy elektronarzędzi, uwzględniająca wysokie temperatury i obciążenia. Użycie niewłaściwego smaru, np. uniwersalnego smaru litowego, może prowadzić do uszkodzenia przekładni lub obniżenia jej wydajności. Zawsze sprawdzaj zalecenia producenta w instrukcji obsługi lub skonsultuj się z autoryzowanym serwisem.

Ile smaru nałożyć, aby zapewnić optymalne działanie i nie uszkodzić silnika?

Kluczem jest umiar. Zbyt mała ilość smaru spowoduje niedostateczne smarowanie i szybkie zużycie elementów. Z kolei zbyt duża ilość smaru jest równie szkodliwa. Nadmiar smaru może zostać wyrzucony przez siłę odśrodkową na elementy silnika elektrycznego, powodując jego przegrzewanie, zanieczyszczenie uzwojeń i potencjalne uszkodzenie. Nałóż smar równomiernie na zęby trybów oraz na łożyska. Zazwyczaj wystarczy pokryć około 50-70% powierzchni zębów trybów. Po nałożeniu, kilka razy obróć ręką przekładnią, aby smar równomiernie się rozprowadził.

Problemy z przełącznikami: Jak naprawić włącznik i zmianę trybów?

Jak dostać się do przełącznika głównego w rękojeści?

1. Po rozpołowieniu obudowy, zlokalizuj rękojeść główną, w której zazwyczaj znajduje się główny przełącznik zasilania.
2. Przewody elektryczne prowadzące do przełącznika są zazwyczaj podłączone za pomocą konektorów. Delikatnie je rozłącz.
3. Przełącznik jest zazwyczaj zamocowany w specjalnym gnieździe w obudowie. Może być zabezpieczony małymi zatrzaskami lub śrubkami.
4. Ostrożnie wyjmij przełącznik z jego mocowania.

Demontaż i sprawdzenie przełącznika zmiany trybu pracy (wiercenie / udar)

1. Przełącznik zmiany trybu pracy (poz. 45, 46 na schemacie) znajduje się zazwyczaj w górnej części obudowy, blisko miejsca połączenia obudowy silnika z obudową przekładni.
2. Zlokalizuj mechanizm przełącznika. Często jest on aktywowany przez suwak lub pokrętło, które porusza wewnętrznym mechanizmem.
3. Po rozpołowieniu obudowy, możesz uzyskać dostęp do tego mechanizmu. Zwróć uwagę na małe sprężynki i kulki, które mogą być odpowiedzialne za blokowanie przełącznika w odpowiedniej pozycji.
4. Delikatnie rozmontuj mechanizm przełącznika, zapamiętując kolejność elementów (lub robiąc zdjęcia!).
5. Sprawdź styki przełącznika pod kątem zabrudzeń lub przypaleń. Wyczyść je delikatnie alkoholem izopropylowym lub specjalnym preparatem do czyszczenia styków.
6. Jeśli przełącznik jest fizycznie uszkodzony, konieczna będzie jego wymiana.

Ponowny montaż: Jak złożyć Makitę HR2470 po naprawie?

Kluczowe momenty montażu jak uniknąć najczęstszych błędów?

Ponowny montaż wymaga takiej samej staranności, jak demontaż. Najczęstsze błędy popełniane podczas składania to: pominięcie jakiegoś elementu, nieprawidłowe ułożenie przewodów, zbyt mocne dokręcenie śrub, które może uszkodzić plastikową obudowę, lub nieprawidłowe osadzenie trybów w przekładni. Zawsze odwołuj się do zdjęć, które zrobiłeś podczas demontażu. Sprawdź schemat techniczny, aby upewnić się, że wszystkie elementy są na swoim miejscu i w odpowiedniej kolejności.

• Sprawdź wszystkie zdjęcia z demontażu: Upewnij się, że masz każdy element, który był odkręcony.
• Kolejność montażu: Składaj elementy w odwrotnej kolejności do demontażu.
• Docisk śrub: Dokręcaj śruby stopniowo i równomiernie. Nie używaj nadmiernej siły, aby nie uszkodzić gwintów ani obudowy.
• Przekładnia: Upewnij się, że tryby i łożyska są prawidłowo osadzone i swobodnie się obracają.
• Szczotki: Sprawdź, czy szczotki są prawidłowo osadzone i czy sprężynki dociskają je do wirnika.

Prawidłowe ułożenie przewodów w obudowie

To jeden z najczęściej pomijanych, ale niezwykle ważnych etapów ponownego montażu. Upewnij się, że wszystkie przewody elektryczne są poprowadzone w wyznaczonych dla nich miejscach w obudowie. Nie powinny być przyciśnięte, naciągnięte ani ocierać o ruchome części. Nieprawidłowe ułożenie przewodów może prowadzić do ich przecięcia podczas zamykania obudowy, co skutkuje zwarciem lub przerwaniem obwodu i koniecznością ponownego demontażu.

Pierwsze uruchomienie po naprawie co musisz sprawdzić?

1. Po całkowitym złożeniu młotowiertarki, podłącz ją do zasilania.
2. Włącz urządzenie na krótko, aby sprawdzić, czy silnik pracuje płynnie i bez nadmiernych hałasów lub iskrzenia.
3. Przetestuj działanie przełącznika zmiany trybu pracy (wiercenie, udar). Upewnij się, że każda funkcja działa poprawnie.
4. Sprawdź kierunek obrotów silnika (jeśli jest to istotne dla Twojego modelu).
5. Jeśli naprawiałeś mechanizm udarowy, przetestuj jego działanie na niskich obrotach, a następnie stopniowo zwiększaj moc.
6. Nasłuchuj wszelkich niepokojących dźwięków i obserwuj pracę urządzenia. Jeśli wszystko działa prawidłowo, możesz przystąpić do normalnej eksploatacji.

Przeczytaj również: Wiertła tytanowe czy kobaltowe? Kluczowe różnice i wybór

Podsumowanie: Twoja droga do sprawnej młotowiertarki Makita HR2470

Przeprowadzenie samodzielnego demontażu młotowiertarki Makita HR2470 jest jak najbardziej wykonalne, a niniejszy poradnik dostarczył Ci niezbędnej wiedzy i kroków, abyś mógł z sukcesem przeprowadzić konserwację, naprawę lub wymianę kluczowych komponentów. Pamiętaj, że cierpliwość i dokładność to Twoi najwięksi sprzymierzeńcy w tym procesie.

• Kluczem do sukcesu jest odpowiednie przygotowanie: posiadanie właściwych narzędzi, czyste stanowisko pracy i zapoznanie się ze schematem technicznym.
• Dokumentowanie każdego etapu demontażu za pomocą zdjęć znacząco ułatwia późniejszy montaż i pozwala uniknąć błędów.
• Szczególną uwagę należy zwrócić na stan szczotek węglowych, mechanizmu udarowego oraz prawidłowe smarowanie przekładni, które są najczęstszymi przyczynami awarii.
• Przestrzeganie zasad bezpieczeństwa, zwłaszcza odłączenie zasilania, jest absolutnie priorytetowe.

Z mojego doświadczenia wynika, że największą barierą przed podjęciem samodzielnej naprawy jest często obawa przed nieznanym. Jednakże, krok po kroku, stosując się do instrukcji i robiąc notatki wizualne, można poradzić sobie z wieloma typowymi usterkami. Pamiętaj, że każde narzędzie, o które dbasz, odwdzięczy Ci się niezawodnością przez długie lata.

A jakie są Twoje doświadczenia z samodzielnymi naprawami elektronarzędzi? Czy napotkałeś jakieś szczególne wyzwania podczas pracy z młotowiertarką Makita HR2470? Podziel się swoimi spostrzeżeniami w komentarzach poniżej!
