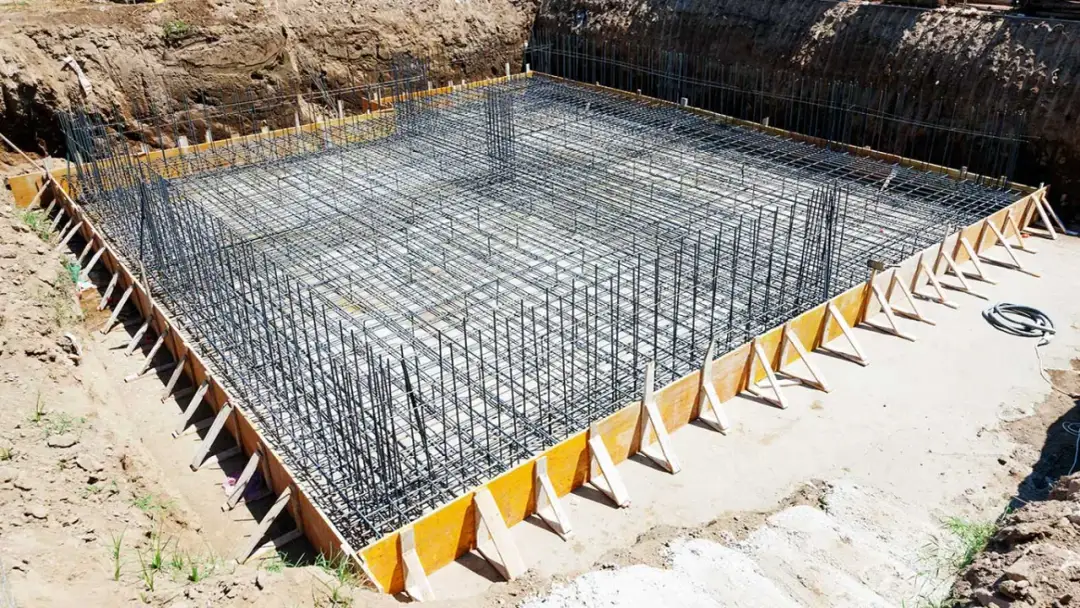

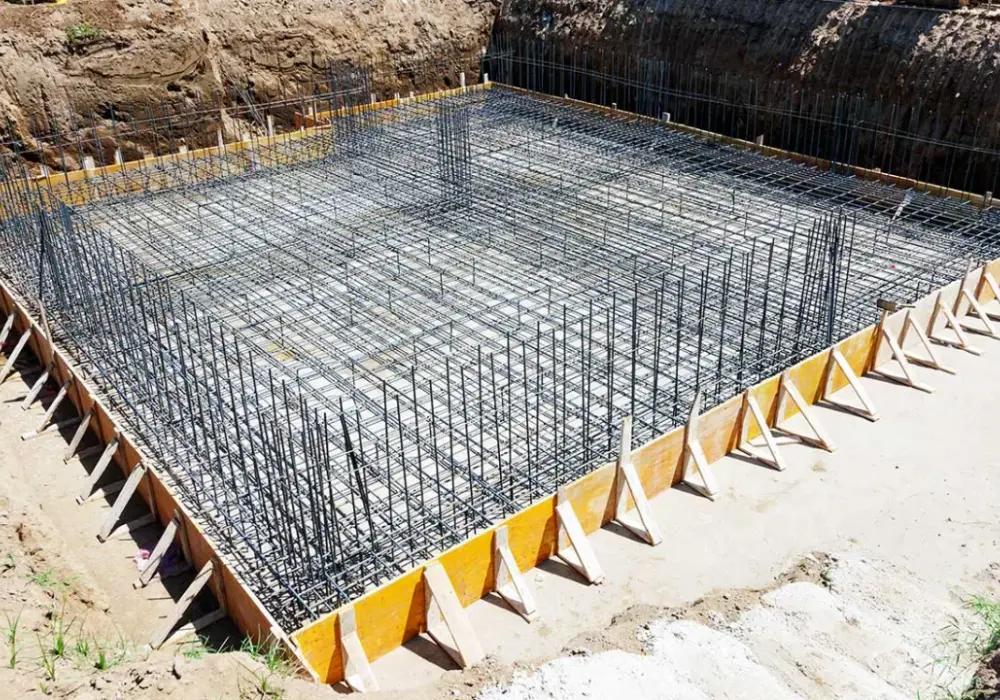

Prawidłowe wiązanie zbrojenia fundamentu to podstawa trwałej i bezpiecznej konstrukcji budynku. Ten kluczowy etap budowy wymaga precyzji i znajomości odpowiednich technik. Zbrojenie fundamentu składa się z dwóch głównych elementów: zbrojenia nośnego i zbrojenia uzupełniającego. Do jego wykonania używa się prętów stalowych różnej średnicy oraz specjalistycznych narzędzi.
Najważniejsze informacje:- Zbrojenie fundamentu wymaga użycia prętów o średnicy 12-16 mm dla elementów głównych
- Proces składa się z 5 kluczowych etapów: przygotowania wykopu, układania prętów, mocowania, kontroli i zalewania betonem
- Pręty muszą być odpowiednio zabezpieczone przed korozją
- Minimalna zakładka prętów wynosi 70 cm
- Narożniki i miejsca wyprowadzania ścian kolankowych wymagają dodatkowego wzmocnienia
- Właściwe rozmieszczenie i mocowanie prętów jest kluczowe dla stabilności konstrukcji
Niezbędne narzędzia i materiały do wiązania zbrojenia
Do prawidłowego wykonania zbrojenia fundamentu potrzebujemy specjalistycznych narzędzi. Kluczowym elementem są szczypce do wiązania drutu oraz nożyce do cięcia prętów. Niezbędny jest również drut wiązałkowy oraz poziomnica do kontroli położenia prętów.
| Narzędzia | Do czego służą |
|---|---|
| Szczypce wiązałkowe | Wiązanie drutu i mocowanie prętów |
| Nożyce do stali | Cięcie prętów zbrojeniowych |
| Poziomnica | Kontrola wyrównania prętów |
| Miara zwijana | Pomiar odległości i długości |
- Pręty zbrojeniowe główne (Ø12-16mm) - podstawowy element konstrukcji nośnej
- Pręty zbrojeniowe pomocnicze (Ø6-8mm) - do strzemion i elementów uzupełniających
- Drut wiązałkowy - do łączenia prętów zbrojeniowych
- Podkładki dystansowe - zapewniają odpowiednią otulinę zbrojenia
- Krzyżyki dystansowe - utrzymują właściwe odstępy między prętami
- Kliny montażowe - do tymczasowego podparcia konstrukcji
- Folie budowlane - do izolacji zbrojenia od podłoża
- Znaczniki - do oznaczania rozstawu prętów
Przygotowanie terenu przed rozpoczęciem prac
Przed rozpoczęciem montażu zbrojenia fundamentów konieczne jest dokładne wyrównanie podłoża. Dno wykopu musi być oczyszczone z luźnych elementów i odpowiednio zagęszczone. Powierzchnia powinna być możliwie jak najbardziej płaska, by zapewnić równomierne rozłożenie obciążeń.
Kolejnym krokiem jest wykonanie podsypki piaskowej lub chudego betonu. Na tak przygotowanym podłożu układamy izolację przeciwwilgociową. Wszystkie te warstwy muszą być odpowiednio wypoziomowane.
Przestrzeń robocza wokół wykopu musi być odpowiednio zabezpieczona i oznakowana. Należy zapewnić swobodny dostęp z każdej strony planowanego zbrojenia ławy fundamentowej. Teren powinien być oczyszczony z przeszkód i zabezpieczony przed osuwaniem się gruntu. Miejsce składowania materiałów powinno znajdować się w bezpośrednim sąsiedztwie wykopu.
Czytaj więcej: Czy rozrząd w silniku 1.6 FSI kryje w sobie tajemnice? Poznajemy!
Dobór odpowiednich prętów zbrojeniowych
Właściwy dobór prętów jest kluczowy dla zbrojenia fundamentu. W konstrukcjach fundamentowych stosuje się głównie pręty żebrowane klasy A-III o średnicy 12-16mm. Pręty muszą być certyfikowane i posiadać odpowiednie atesty. Ich powierzchnia powinna być wolna od rdzy i zanieczyszczeń.
| Średnica | Zastosowanie | Minimalne zakładki |
|---|---|---|
| Ø6-8mm | Strzemiona | 30cm |
| Ø10-12mm | Zbrojenie rozdzielcze | 50cm |
| Ø12-16mm | Zbrojenie główne | 70cm |
Do zbrojenia ławy fundamentowej używamy prętów głównych o większej średnicy w dolnej strefie rozciąganej. Właściwy dobór zależy od obciążeń działających na fundament i warunków gruntowych.
W strefie ściskanej można zastosować pręty o mniejszej średnicy. Należy pamiętać o zachowaniu odpowiednich zakładek na łączeniach prętów.
Jak prawidłowo układać pręty główne?
Układanie zbrojenia fundamentu rozpoczynamy od prętów dolnych. Pręty główne układamy równolegle do siebie, zachowując stały rozstaw. Wszystkie elementy muszą być stabilnie ułożone na podkładkach dystansowych. Kolejnym krokiem jest montaż strzemion.
Po ułożeniu zbrojenia dolnego przystępujemy do montażu prętów górnych. Ważne jest zachowanie projektowanej grubości otuliny betonowej. Pręty górne mocujemy do strzemion drutem wiązałkowym. Wszystkie połączenia muszą być solidne.
Między prętami należy zachować odstęp minimum 3cm. To zapewni prawidłowe otulenie zbrojenia betonem.
- Ułożenie podkładek dystansowych
- Rozłożenie prętów dolnych
- Montaż strzemion
- Stabilizacja konstrukcji
- Mocowanie prętów górnych
- Kontrola rozstawu i poziomów
Technika wiązania prętów zbrojeniowych
Wiązanie prętów zbrojeniowych w fundamencie wymaga precyzji i doświadczenia. Każde wiązanie wykonujemy drutem wiązałkowym o grubości 1.2-1.6mm. Węzły muszą być ciasno skręcone.
Podczas wiązania strzemion z prętami głównymi stosujemy podwójne wiązanie. Drut należy owinąć wokół krzyżujących się prętów minimum dwa razy. Końcówki drutu zaginamy do środka konstrukcji.
W miejscach łączenia prętów głównych stosujemy wiązanie wzmocnione. Długość zakładów musi być zgodna z projektem. Pręty w miejscu łączenia spinamy minimum trzema wiązaniami.
Po wykonaniu każdego wiązania sprawdzamy jego stabilność. Węzeł nie może się przesuwać ani obracać.
Regularnie kontrolujemy jakość wykonanych połączeń. Luźne wiązania natychmiast poprawiamy.
Do wiązania zbrojenia fundamentu używamy specjalnych szczypiec wiązałkowych. Narzędzia muszą być w dobrym stanie technicznym. Zużyty drut wiązałkowy regularnie wymieniamy. Stosowanie automatycznych wiązarek znacznie przyspiesza pracę.
Zbrojenie narożników i miejsc szczególnych
W narożnikach zbrojenie fundamentu wymaga szczególnej uwagi. Pręty główne zaginamy pod kątem 90 stopni, zachowując odpowiedni promień gięcia. Długość zagięcia musi wynosić minimum 40 średnic pręta.
Narożniki wzmacniamy dodatkowymi prętami ukośnymi. Strzemiona w narożnikach zagęszczamy do połowy standardowego rozstawu. Wszystkie połączenia muszą być szczególnie starannie wykonane.

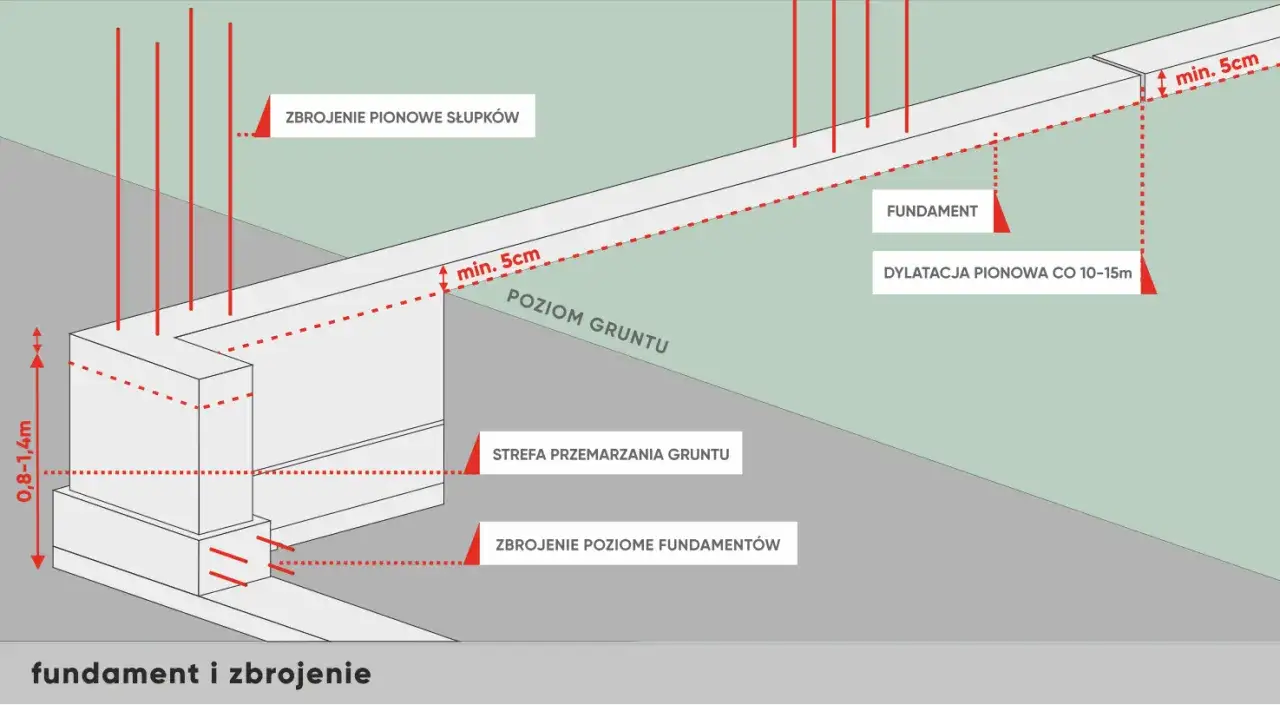

W miejscach występowania słupów czy ścian nośnych stosujemy dodatkowe zbrojenie. Wykonujemy dodatkowe zakłady prętów o długości minimum 70cm. Wzmocnienia montujemy zarówno w strefie górnej, jak i dolnej fundamentu. Szczególną uwagę zwracamy na połączenia ze zbrojeniem pionowym.
Stabilizacja konstrukcji zbrojenia
Montaż zbrojenia fundamentów wymaga odpowiedniej stabilizacji. Stosujemy podkładki dystansowe rozmieszczone w odstępach maksymalnie 1m. Konstrukcję zabezpieczamy przed przesunięciem podczas betonowania.
Krzyżyki dystansowe utrzymują właściwe odstępy między prętami. Elementy stabilizujące muszą być wykonane z materiałów odpornych na korozję. Ich wytrzymałość powinna być dostosowana do ciężaru konstrukcji.
Dystanse betonowe zapewniają odpowiednią grubość otuliny. Ich wysokość dobieramy w zależności od projektowanej otuliny. Podpórki montażowe rozmieszczamy równomiernie pod całą konstrukcją. Wszystkie elementy stabilizujące muszą być solidnie zamocowane.
Najczęstsze błędy przy wiązaniu zbrojenia
Podstawowym błędem podczas jak zbroić fundament jest nieprawidłowe zachowanie otuliny. Zbyt małe przekrycie betonem prowadzi do korozji zbrojenia. Brak lub niewłaściwe rozmieszczenie podkładek dystansowych to częsty problem.
Niedokładne wiązania to kolejny poważny błąd. Luźne połączenia prowadzą do przesunięć zbrojenia podczas betonowania. Nieprawidłowe zakłady prętów osłabiają konstrukcję.
Złe rozplanowanie prętów głównych może skutkować problemami. Niewłaściwe rozmieszczenie strzemion zmniejsza nośność fundamentu. Brak wzmocnień w narożnikach to częsty błąd wykonawczy.
Błędy w przygotowaniu zbrojenia fundamentowego mogą prowadzić do poważnych konsekwencji. Niewłaściwe wykonanie osłabia konstrukcję fundamentu. Może to skutkować pękaniem ścian, nierównomiernym osiadaniem budynku. Naprawa takich błędów jest kosztowna i czasochłonna.
Naprawę drobnych błędów wykonujemy przed betonowaniem. Konieczne może być dodanie prętów lub poprawienie wiązań.
Poważne błędy wymagają często rozebrania konstrukcji. Lepiej więc wykonać wszystko starannie za pierwszym razem.
Kontrola jakości wykonanego zbrojenia
Przed betonowaniem sprawdzamy zgodność zbrojenia ławy fundamentowej z projektem. Kontrolujemy średnice i rozstaw prętów. Wszystkie wymiary musimy dokładnie zmierzyć.
Sprawdzamy stabilność wszystkich połączeń. Konstrukcja nie może się przemieszczać. Oceniamy jakość wykonanych wiązań.
Pomiary wykonujemy z dokładnością do 1cm. Dopuszczalne odchyłki w rozstawie prętów to maksymalnie 2cm. Grubość otuliny może się różnić o maksymalnie 5mm. Kontrolujemy także czystość zbrojenia - musi być wolne od zanieczyszczeń i rdzy.
Skuteczne wykonanie zbrojenia fundamentu - co musisz wiedzieć?
Wiązanie zbrojenia fundamentu to proces wymagający precyzji i znajomości technicznych szczegółów. Kluczowe jest użycie odpowiednich narzędzi, zachowanie właściwych odstępów między prętami oraz stabilne połączenie wszystkich elementów konstrukcji.
Najważniejsze etapy to przygotowanie terenu, właściwy dobór i układanie prętów zbrojeniowych oraz ich staranne wiązanie. Szczególną uwagę należy zwrócić na narożniki i miejsca szczególne, które wymagają dodatkowego wzmocnienia. Zastosowanie odpowiednich dystansów i podkładek zapewnia prawidłową otulinę betoną.
Regularna kontrola jakości wykonanych połączeń i przestrzeganie wymogów technicznych pozwoli uniknąć typowych błędów. Pamiętaj, że solidnie wykonane zbrojenie ławy fundamentowej to podstawa trwałej i bezpiecznej konstrukcji całego budynku.
