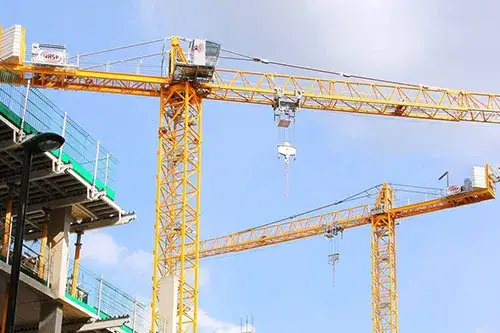

Jak postawić dźwig wieżowy? Kompletny przewodnik krok po kroku

Montaż dźwigu budowlanego, a w szczególności dźwigu wieżowego, to złożony proces, który wymaga nie tylko wiedzy technicznej, ale także skrupulatnego przestrzegania przepisów i procedur bezpieczeństwa. Jako osoba wielokrotnie zaangażowana w takie przedsięwzięcia, wiem, jak kluczowe jest zrozumienie każdego etapu od formalności, przez przygotowanie gruntu, aż po sam montaż i odbiór. Ten artykuł ma na celu przeprowadzić Was przez ten proces krok po kroku, wyjaśniając wszystkie istotne aspekty.

Bezpieczeństwo na budowie: dlaczego prawidłowy montaż dźwigu jest kluczowy?

Dźwig wieżowy to serce każdej większej budowy. Jego stabilność i prawidłowe działanie są absolutnie fundamentalne dla bezpieczeństwa na placu budowy. Każdy, kto choć raz widział, jak potężna jest to maszyna, zdaje sobie sprawę, że nawet najmniejszy błąd popełniony na etapie montażu może mieć katastrofalne skutki. Mówimy tu nie tylko o uszkodzeniu sprzętu, ale przede wszystkim o zagrożeniu dla życia i zdrowia pracowników. Dlatego właśnie tak ważne jest, aby proces stawiania dźwigu był przeprowadzany z najwyższą starannością, przez wykwalifikowany personel i zgodnie ze wszystkimi obowiązującymi normami.

Odpowiedzialność prawna i konsekwencje błędów co musisz wiedzieć

W kontekście montażu dźwigu wieżowego, odpowiedzialność prawna jest wielopoziomowa. Główną osobą odpowiedzialną za całość prac na budowie jest kierownik budowy. To on nadzoruje proces i musi upewnić się, że wszystkie procedury są przestrzegane. Równie ważna jest firma montująca, która odpowiada za fachowe wykonanie prac zgodnie ze sztuką budowlaną i instrukcją producenta. Błędy w montażu mogą skutkować nie tylko karami finansowymi czy cofnięciem pozwoleń, ale w skrajnych przypadkach mogą prowadzić do postępowań karnych, jeśli dojdzie do wypadku. Dlatego tak istotne jest, aby wybierać sprawdzonych wykonawców i dokładnie weryfikować ich kompetencje.

Krok 1: Formalności i dokumentacja podstawa legalnego montażu

Zanim jakakolwiek praca fizyczna związana z montażem dźwigu się rozpocznie, konieczne jest przejście przez gąszcz formalności. To etap, który często bywa niedoceniany, a jest absolutnie kluczowy dla legalności i bezpieczeństwa całego przedsięwzięcia. Bez odpowiednich dokumentów i pozwoleń, uruchomienie dźwigu jest nielegalne i naraża inwestora na poważne konsekwencje.

Kompletowanie dokumentacji technicznej co musi zawierać teczka dla UDT?

Przygotowanie kompletnej dokumentacji technicznej to pierwszy i jeden z najważniejszych kroków. Bez niej nie uzyskamy zgody na eksploatację od Urzędu Dozoru Technicznego. Z mojego doświadczenia wynika, że w teczce dla UDT powinny znaleźć się przede wszystkim:

• Dokumentacja techniczna dźwigu: Obejmuje ona instrukcję obsługi, specyfikację techniczną, schematy i certyfikaty producenta.
• Protokoły pomiarów elektrycznych: Potwierdzają one prawidłowość wykonania instalacji elektrycznej zasilającej dźwig.
• Dokumentacja stanowiska pracy: Zawiera ona informacje o miejscu posadowienia dźwigu, jego otoczeniu i ewentualnych ograniczeniach.
• Plan BIOZ (Bezpieczeństwo i Ochrona Zdrowia): Jest to dokument określający ryzyka zawodowe i sposoby ich minimalizacji na etapie montażu i eksploatacji.

Pozwolenia i zgłoszenia jak legalnie wprowadzić dźwig na plac budowy?

Kluczowym dokumentem jest decyzja zezwalająca na eksploatację wydawana przez Urząd Dozoru Technicznego (UDT). Aby ją uzyskać, należy złożyć wniosek wraz z wyżej wymienioną dokumentacją. Dodatkowo, samo posadowienie żurawia na placu budowy często wymaga formalnego zgłoszenia do odpowiednich organów nadzoru budowlanego, zgodnie z lokalnymi przepisami. Zaniedbanie tych formalności może skutkować nakazem demontażu dźwigu i nałożeniem kar.

Rola planu BIOZ w kontekście montażu i pracy żurawia

Plan BIOZ to nie tylko kolejny dokument do szuflady. To żywe narzędzie, które ma na celu zapewnienie bezpieczeństwa wszystkim osobom przebywającym na placu budowy. W kontekście montażu dźwigu, plan ten szczegółowo określa, jakie zagrożenia mogą wystąpić podczas poszczególnych etapów prac, jak na przykład ryzyko upadku z wysokości, uderzenia przez spadające elementy, czy kolizje z innymi maszynami. Wskazuje również, jakie środki ochrony indywidualnej i zbiorowej należy zastosować, a także jakie procedury postępowania w sytuacjach awaryjnych powinny być wdrożone. Dobrze przygotowany plan BIOZ jest gwarancją, że zarówno ekipa montująca, jak i przyszli operatorzy, będą pracować w bezpiecznych warunkach.

Krok 2: Przygotowanie placu budowy i fundamentu pod dźwig

Po uporaniu się z formalnościami, przychodzi czas na prace fizyczne. A zaczynamy od fundamentów dosłownie i w przenośni. To właśnie stabilne i odpowiednio przygotowane podłoże jest gwarancją, że potężna konstrukcja dźwigu będzie bezpieczna przez cały okres jej użytkowania. Zaniedbania na tym etapie mogą mieć tragiczne konsekwencje.

Jak ocenić nośność gruntu i dlaczego to takie krytyczne?

Ocena nośności gruntu jest absolutnie krytyczna. Dźwig wieżowy, zwłaszcza w pełni obciążony, generuje ogromne siły nacisku na podłoże. Jeśli grunt nie ma wystarczającej nośności, może dojść do jego osiadania, a w najgorszym wypadku do przewrócenia się całej konstrukcji. Zanim rozpoczniemy jakiekolwiek prace, konieczne jest wykonanie badań geotechnicznych, które określą parametry gruntu. Na podstawie tych badań projektant dobierze odpowiedni rodzaj posadowienia. Niedostateczne przygotowanie podłoża to prosta droga do katastrofy budowlanej, której konsekwencje są nie do przecenienia.

Rodzaje posadowienia dźwigu: płyta fundamentowa, stopy czy torowisko?

Wybór odpowiedniego sposobu posadowienia dźwigu zależy od wielu czynników, głównie od warunków gruntowych i rodzaju samego dźwigu. Najczęściej spotykane rozwiązania to:

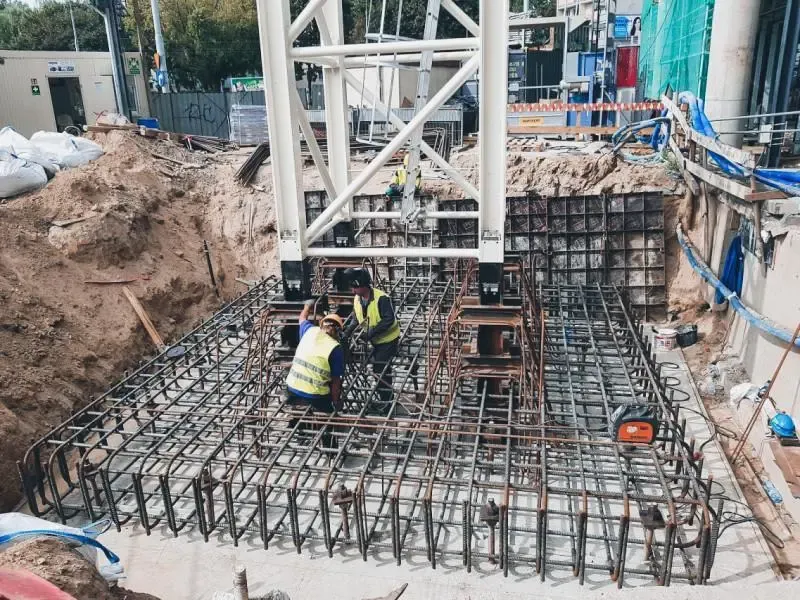

• Płyta fundamentowa: Jest to najsolidniejsze rozwiązanie, stosowane zazwyczaj na słabszych gruntach. Cały krzyż podstawy dźwigu spoczywa na zbrojonej płycie betonowej, która rozkłada obciążenie na większej powierzchni.
• Stopy fundamentowe: W przypadku dobrych warunków gruntowych, dźwig może być posadowiony na indywidualnych stopach fundamentowych, które przenoszą obciążenia na głębsze warstwy gruntu.
• Torowisko: Dźwigi przejezdne, które poruszają się po budowie, wymagają specjalnych torowisk. Muszą one być wykonane z niezwykłą precyzją, aby zapewnić płynny ruch i stabilność maszyny.

Projekt posadowienia żurawia kto go wykonuje i co musi zawierać?

Projekt posadowienia dźwigu jest dokumentem obowiązkowym i musi być wykonany przez uprawnionego projektanta konstrukcji budowlanych. Projekt ten uwzględnia wyniki badań geotechnicznych, dane techniczne dźwigu (jego masę, wymiary, obciążenia) oraz specyfikę placu budowy. Musi zawierać szczegółowe rysunki techniczne, obliczenia statyczno-wytrzymałościowe oraz wytyczne dotyczące materiałów i sposobu wykonania fundamentów. Jest to kluczowy element dokumentacji, który stanowi podstawę do dalszych prac montażowych i jest weryfikowany przez inspektora UDT.

Krok 3: Montaż dźwigu wieżowego szczegółowy przebieg prac

Gdy teren jest przygotowany, a fundamenty gotowe, możemy przejść do serca operacji samego montażu dźwigu. To dynamiczny proces, który wymaga precyzji, doskonałej koordynacji i ścisłego przestrzegania procedur bezpieczeństwa. Każdy etap jest ważny i wpływa na ostateczną stabilność i funkcjonalność maszyny.

Logistyka transportu: Jak elementy dźwigu trafiają na budowę?

Elementy dźwigu wieżowego są zazwyczaj bardzo duże i ciężkie. Mowa tu o podstawie, kolejnych sekcjach wieży, wysięgniku, przeciwwadze, a także mechanizmie obrotu. Transport tych gabarytów wymaga specjalistycznego sprzętu niskopodwoziowych naczep, które są w stanie przetransportować tak długie i wysokie ładunki. Na plac budowy elementy te dostarczane są w odpowiedniej kolejności, aby ułatwić późniejszy montaż. Planowanie logistyczne jest tu kluczowe, aby uniknąć opóźnień i problemów z manewrowaniem na ograniczonej przestrzeni budowy.

Składanie podstawy i wieży: rola i dobór dźwigu pomocniczego

Pierwszym krokiem na placu budowy jest zmontowanie podstawy dźwigu, czyli tzw. krzyża. Musi on być precyzyjnie wypoziomowany i zakotwiony zgodnie z projektem. Następnie rozpoczyna się montaż wieży. Tutaj niezbędny jest dźwig samojezdny, zwany potocznie dźwigiem pomocniczym. Dobór odpowiedniego udźwigu i zasięgu tego dźwigu jest kluczowy, aby móc bezpiecznie podnosić i montować kolejne segmenty wieży na coraz większej wysokości. Praca odbywa się etapami montuje się jeden segment, a następnie dźwig pomocniczy podnosi kolejny, który jest następnie łączony z poprzednim.

Instalacja obrotnicy, wysięgnika i przeciwwagi: precyzja na wysokości

Gdy wieża osiągnie wymaganą wysokość, na jej szczycie montowana jest obrotnica wraz z kabiną operatora. To serce mechaniczne dźwigu, które umożliwia obracanie się wysięgnika. Następnie przychodzi czas na montaż głównego wysięgnika, czyli tej części, która będzie przenosić ładunki, oraz wysięgnika przeciwwagi. Na wysięgniku przeciwwagi montowane są specjalne betonowe bloki, stanowiące przeciwwagę dla podnoszonego ciężaru. Precyzja na tej wysokości jest niebywale ważna, ponieważ każdy element musi być idealnie dopasowany i zabezpieczony.

Olinowanie i testy systemów bezpieczeństwa: ostatnia prosta przed odbiorem

Po zmontowaniu wszystkich głównych elementów, przychodzi czas na prace wykończeniowe. Zakłada się liny robocze i liny przeciwwagi, podłącza zasilanie elektryczne. Kluczowym etapem jest jednak testowanie i kalibracja wszystkich systemów bezpieczeństwa. Mówimy tu o wyłącznikach krańcowych (ograniczających ruch w pionie i poziomie), ograniczniku udźwigu, wskaźniku momentu obciążenia, a także systemach antykolizyjnych, jeśli są zamontowane. Wszystkie te elementy muszą działać bez zarzutu, aby dźwig mógł zostać dopuszczony do pracy.

Krok 4: Odbiór UDT zielone światło do eksploatacji dźwigu

Montaż zakończony, wszystkie elementy na swoim miejscu, systemy bezpieczeństwa przetestowane. Czy to już koniec? Absolutnie nie. Zanim dźwig będzie mógł legalnie zacząć pracę, musi przejść przez kluczowy etap odbiór techniczny przez inspektora Urzędu Dozoru Technicznego. To formalne potwierdzenie, że maszyna jest bezpieczna i gotowa do eksploatacji.

Jak wygląda inspekcja UDT? Co dokładnie sprawdza inspektor?

Inspekcja UDT to szczegółowe sprawdzenie stanu technicznego dźwigu oraz zgodności jego montażu z dokumentacją. Inspektor dokładnie weryfikuje:

• Zgodność montażu z dokumentacją: Czy wszystkie elementy zostały zamontowane zgodnie z projektem i instrukcją producenta.
• Stan techniczny urządzenia: Sprawdza ogólny stan konstrukcji, mechanizmów, układów napędowych i hamulcowych.
• Działanie systemów bezpieczeństwa: To jeden z najważniejszych punktów. Inspektor testuje poprawność działania wyłączników krańcowych, ogranicznika udźwigu, systemu antykolizyjnego itp.
• Kwalifikacje operatora: Weryfikuje uprawnienia i świadectwo kwalifikacyjne operatora, który będzie obsługiwał dźwig.
• Dokumentację: Sprawdza kompletność i poprawność wszystkich wymaganych dokumentów, w tym protokołów i certyfikatów.

Najczęstsze przyczyny negatywnej decyzji i jak ich uniknąć

Najczęstszymi przyczynami, dla których inspektor UDT może odmówić wydania decyzji zezwalającej na eksploatację, są braki w dokumentacji, niesprawne systemy bezpieczeństwa, widoczne uszkodzenia mechaniczne lub brak wymaganych kwalifikacji u operatora. Aby tego uniknąć, kluczowe jest skrupulatne przygotowanie. Upewnijmy się, że wszystkie dokumenty są kompletne i aktualne, że wszystkie systemy bezpieczeństwa zostały przetestowane i działają poprawnie, a operator posiada wymagane uprawnienia. Warto też zlecić montaż sprawdzonej firmie, która ma doświadczenie w przechodzeniu przez procedury odbiorowe.

Księga rewizyjna i protokół odbioru finalne dokumenty

Pozytywny wynik kontroli UDT skutkuje wydaniem decyzji zezwalającej na eksploatację. Jest to dokument, który uprawnia do legalnego użytkowania dźwigu. Dodatkowo, inspektor sporządza protokół z przeprowadzonej inspekcji, a wszystkie informacje o przeglądach i kontrolach zapisywane są w tzw. księdze rewizyjnej dźwigu. Te dokumenty są niezwykle ważne i muszą być przechowywane przez cały okres eksploatacji maszyny.

Kto odpowiada za montaż dźwigu? Wymagane kwalifikacje i uprawnienia

Zapewnienie bezpieczeństwa podczas montażu i eksploatacji dźwigu to nie tylko kwestia techniczna, ale także prawna. Odpowiedzialność za prawidłowy przebieg prac spoczywa na wielu osobach i podmiotach, a kluczowe są odpowiednie kwalifikacje i uprawnienia.

Uprawnienia ekipy montażowej czego wymagać od wykonawcy?

Ekipa montująca dźwig wieżowy musi posiadać ściśle określone uprawnienia. Przede wszystkim, osoby wykonujące prace montażowe powinny posiadać specjalistyczne uprawnienia montażysty, potwierdzające ich wiedzę i umiejętności w zakresie składania tego typu konstrukcji. Co więcej, do podnoszenia i przemieszczania elementów dźwigu niezbędny jest operator dźwigu samojezdnego (pomocniczego), który również musi posiadać odpowiednie uprawnienia do obsługi tego typu maszyn. Zawsze należy wymagać od firmy montującej przedstawienia dokumentów potwierdzających kwalifikacje pracowników.

Rola operatora dźwigu w procesie montażu i odbioru

Operator dźwigu, zwłaszcza ten obsługujący dźwig pomocniczy podczas montażu, odgrywa kluczową rolę. To od jego precyzji i umiejętności zależy, czy poszczególne elementy zostaną bezpiecznie podniesione i umieszczone na właściwym miejscu. Podczas odbioru UDT, inspektor często sprawdza również umiejętności operatora, a także jego świadomość zasad bezpieczeństwa. Dobry operator to gwarancja płynnego i bezpiecznego przebiegu zarówno montażu, jak i późniejszej eksploatacji dźwigu.

Koszty i czas montażu dźwigu wieżowego co wpływa na wycenę?

Kwestia kosztów i czasu jest zawsze istotna, zwłaszcza w kontekście inwestycji budowlanych. Montaż dźwigu wieżowego to znaczący wydatek, na który wpływa wiele czynników. Warto mieć świadomość, co dokładnie kształtuje ostateczną cenę i ile czasu możemy przeznaczyć na ten etap.

Analiza kluczowych kosztów: wynajem sprzętu, praca ekipy, opłaty urzędowe

Na koszt postawienia dźwigu wieżowego składają się przede wszystkim:

• Wynajem dźwigu pomocniczego: Jest to często jeden z największych kosztów. Cena wynajmu takiego sprzętu, w zależności od jego parametrów i czasu wynajmu, może wynosić kilka tysięcy złotych za dzień.
• Praca ekipy montażowej: Koszt robocizny, zależny od liczby osób, ich kwalifikacji i czasu pracy.
• Transport elementów dźwigu: Koszt przywiezienia i wywiezienia poszczególnych części konstrukcji.
• Przygotowanie fundamentów: Koszty związane z badaniami gruntu, wykonaniem projektu posadowienia i samym wykonaniem fundamentów.
• Opłaty urzędowe: Koszty związane z uzyskaniem pozwoleń i opłatami za odbiór UDT.
• Wynajem dźwigu wieżowego: Oczywiście sam koszt wynajmu dźwigu wieżowego na okres budowy.

Wysokość tych kosztów jest bardzo zmienna i zależy od wielkości i typu dźwigu, lokalizacji budowy, warunków gruntowych oraz zakresu prac przygotowawczych.

Realistyczny harmonogram: od przygotowania terenu do pierwszej operacji

Sam proces montażu dźwigu wieżowego, czyli fizyczne składanie jego elementów, zazwyczaj trwa od 1 do 3 dni. Jednakże, należy pamiętać, że jest to tylko część całego harmonogramu. Cały proces, obejmujący przygotowanie dokumentacji, uzyskanie pozwoleń, przygotowanie terenu i fundamentów, sam montaż, a na końcu odbiór UDT, może zająć od kilku dni do nawet kilku tygodni. Kluczowe jest, aby uwzględnić te etapy w ogólnym planie budowy, aby uniknąć opóźnień w dalszych pracach.
