Jak otworzyć baterię Makita 12V? Bezpieczny demontaż krok po kroku

Demontaż baterii Makita 12V, niezależnie od tego, czy jest to starszy model Ni-Cd, czy nowsza seria CXT Li-Ion, to zadanie, które wielu majsterkowiczów podejmuje w celu regeneracji, czyli wymiany zużytych ogniw. Jest to często znacznie bardziej ekonomiczne rozwiązanie niż zakup fabrycznie nowej baterii. W tym przewodniku pokażę Ci, jak krok po kroku bezpiecznie otworzyć obudowę akumulatora, na co zwrócić uwagę i jakie narzędzia będą Ci potrzebne. Pamiętaj jednak, że praca z akumulatorami litowo-jonowymi wymaga szczególnej ostrożności.

Dlaczego praca z baterią Li-Ion wymaga szczególnej ostrożności?

Baterie litowo-jonowe (Li-Ion), takie jak te stosowane w popularnych elektronarzędziach Makita serii CXT, są źródłem energii, ale też potencjalnym zagrożeniem, jeśli nie obchodzimy się z nimi prawidłowo. Podczas demontażu musimy być niezwykle ostrożni. Ryzyko gwałtownego rozładowania, iskrzenia, a nawet zapłonu ogniw w przypadku zwarcia lub uszkodzenia mechanicznego jest realne. Niewłaściwe postępowanie może prowadzić do poważnych konsekwencji, zarówno dla Ciebie, jak i dla Twojego mienia. Dlatego kluczowe jest zrozumienie tych zagrożeń i stosowanie się do zasad bezpieczeństwa.

Ryzyko zwarcia: Jak go uniknąć i czym może grozić?

Największym zagrożeniem podczas pracy z rozładowaną lub częściowo rozładowaną baterią jest przypadkowe zwarcie ogniw. Może się to zdarzyć, gdy metalowe narzędzie dotknie jednocześnie dwóch punktów o różnym potencjale. Konsekwencje mogą być bardzo poważne: od gwałtownego przegrzania i wydzielenia dużej ilości ciepła, przez iskrzenie, aż po zapłon ogniw litowo-jonowych, co stanowi poważne ryzyko pożaru. Aby tego uniknąć, pamiętaj o kilku zasadach:

• Używaj narzędzi z izolowanymi rękojeściami, a najlepiej, jeśli to możliwe, narzędzi z częściowo izolowanymi końcówkami.
• Pracuj w rękawiczkach ochronnych, najlepiej nitrylowych lub podobnych, które zapewnią pewną izolację.
• Unikaj kontaktu z metalowymi powierzchniami, takimi jak stoły warsztatowe czy inne narzędzia.
• Pracuj w dobrze oświetlonym miejscu, aby widzieć, co robisz.
• Nigdy nie próbuj otwierać baterii, która jest uszkodzona mechanicznie (np. pęknięta obudowa, wgniecenia).

Twoja lista kontrolna: Niezbędne narzędzia i przygotowanie stanowiska pracy

Zanim przystąpisz do pracy, upewnij się, że masz wszystko, czego potrzebujesz i że Twoje stanowisko pracy jest odpowiednio przygotowane. To klucz do bezpiecznego i sprawnego demontażu.

• Wkrętak Torx z otworem (security bit): Wiele obudów baterii Makita jest zabezpieczonych śrubami typu Torx z centralnym otworem. Potrzebny będzie specjalny wkrętak, aby je odkręcić.
• Plastikowe narzędzia do podważania: Zamiast metalowych śrubokrętów czy noży, które mogą porysować lub uszkodzić obudowę, użyj specjalnych plastikowych otwieraków, tzw. "spudgerów", lub nawet grubych kostek gitarowych. Pozwolą one bezpiecznie rozłączyć zatrzaski.
• Rękawiczki ochronne: Jak już wspominałem, zapewnią dodatkową izolację.
• Okulary ochronne: Zawsze warto chronić oczy przed ewentualnymi odpryskami plastiku.
• Czyste i suche miejsce pracy: Wybierz dobrze oświetlony stół warsztatowy lub biurko. Upewnij się, że powierzchnia jest stabilna i wolna od kurzu czy wilgoci.
• Brak łatwopalnych materiałów: Z dala od baterii i narzędzi nie powinno być żadnych materiałów łatwopalnych, takich jak rozpuszczalniki czy papier.
• Brak metalowych przedmiotów: Upewnij się, że w pobliżu nie leżą metalowe narzędzia, śruby czy inne przedmioty, które mogłyby przypadkowo spowodować zwarcie.

Jak krok po kroku otworzyć baterię Makita 12V

Identyfikacja Twojego modelu baterii: CXT (Li-Ion) vs starsze typy (Ni-Cd)

Chociaż ogólne zasady demontażu są podobne, warto wiedzieć, że konstrukcja obudowy może się nieznacznie różnić w zależności od modelu baterii Makita 12V. Nowsze baterie z serii CXT, wykorzystujące ogniwa litowo-jonowe, mogą mieć nieco inną konstrukcję zatrzasków lub śrub w porównaniu do starszych modeli niklowo-kadmowych (Ni-Cd). Niektóre baterie są wyłącznie skręcane, inne bazują na zatrzaskach, a jeszcze inne łączą obie te metody. Zanim zaczniesz, przyjrzyj się dokładnie swojej baterii, aby zlokalizować wszystkie punkty mocowania.

Krok 1: Lokalizacja i odkręcenie śrub mocujących

Pierwszym i najbardziej oczywistym krokiem jest zlokalizowanie wszystkich śrub, które trzymają obudowę baterii razem. Zazwyczaj znajdują się one na spodzie lub po bokach obudowy. Jak wspomniałem, często są to śruby typu Torx z otworem (security bit), wymagające specjalnego wkrętaka. Upewnij się, że masz odpowiedni rozmiar wkrętaka, aby nie uszkodzić łba śruby. Po odkręceniu, odłóż śruby w bezpieczne miejsce, najlepiej do małego pojemnika, aby ich nie zgubić. Czasem zdarza się, że śruby są ukryte pod etykietami delikatnie je podważ, aby je odkryć.

Krok 2: Sztuka podważania, czyli jak bezpiecznie rozłączyć zatrzaski obudowy

Gdy wszystkie śruby zostaną odkręcone, przychodzi czas na rozłączenie zatrzasków. To właśnie ten etap wymaga najwięcej cierpliwości i delikatności. Zacznij od jednego z rogów lub dłuższej krawędzi obudowy. Wsuń cienkie plastikowe narzędzie do podważania (otwierak, kostkę gitarową) w szczelinę między dwiema połówkami obudowy. Delikatnie przesuwaj narzędzie wzdłuż linii łączenia, odblokowując kolejne zatrzaski. Nie używaj nadmiernej siły jeśli czujesz opór, sprawdź, czy nie przeoczyłeś jakiejś śruby, lub czy zatrzask nie jest szczególnie mocny. Stopniowo, krok po kroku, odblokowuj zatrzaski, aż obudowa zacznie się rozdzielać. Czasem pomocne jest użycie dwóch narzędzi jednocześnie, po przeciwnych stronach.

Czego unikać? Najczęstsze błędy prowadzące do uszkodzenia obudowy

Podczas otwierania obudowy baterii łatwo o błędy, które mogą skutkować trwałym uszkodzeniem plastiku. Oto najczęstsze z nich:

• Używanie nadmiernej siły: Próba siłowego rozłączenia zatrzasków może spowodować ich połamanie, co utrudni późniejsze ponowne złożenie baterii i może wpłynąć na jej szczelność.
• Stosowanie metalowych narzędzi do podważania: Metalowe śrubokręty czy noże łatwo mogą porysować plastik, a co gorsza, mogą przypadkowo spowodować zwarcie, jeśli dotkną wewnętrznych elementów.
• Brak cierpliwości: Pośpiech jest złym doradcą. Dokładne zlokalizowanie wszystkich śrub i zatrzasków oraz powolne, metodyczne podważanie to klucz do sukcesu.
• Próba rozdzielenia obudowy na siłę: Jeśli obudowa stawia duży opór, warto jeszcze raz sprawdzić, czy wszystkie śruby zostały odkręcone i czy zatrzaski są odblokowane.

Co znajdziesz w środku? Anatomia akumulatora Makita

Pakiet ogniw: Serce Twojej baterii jak jest zbudowane?

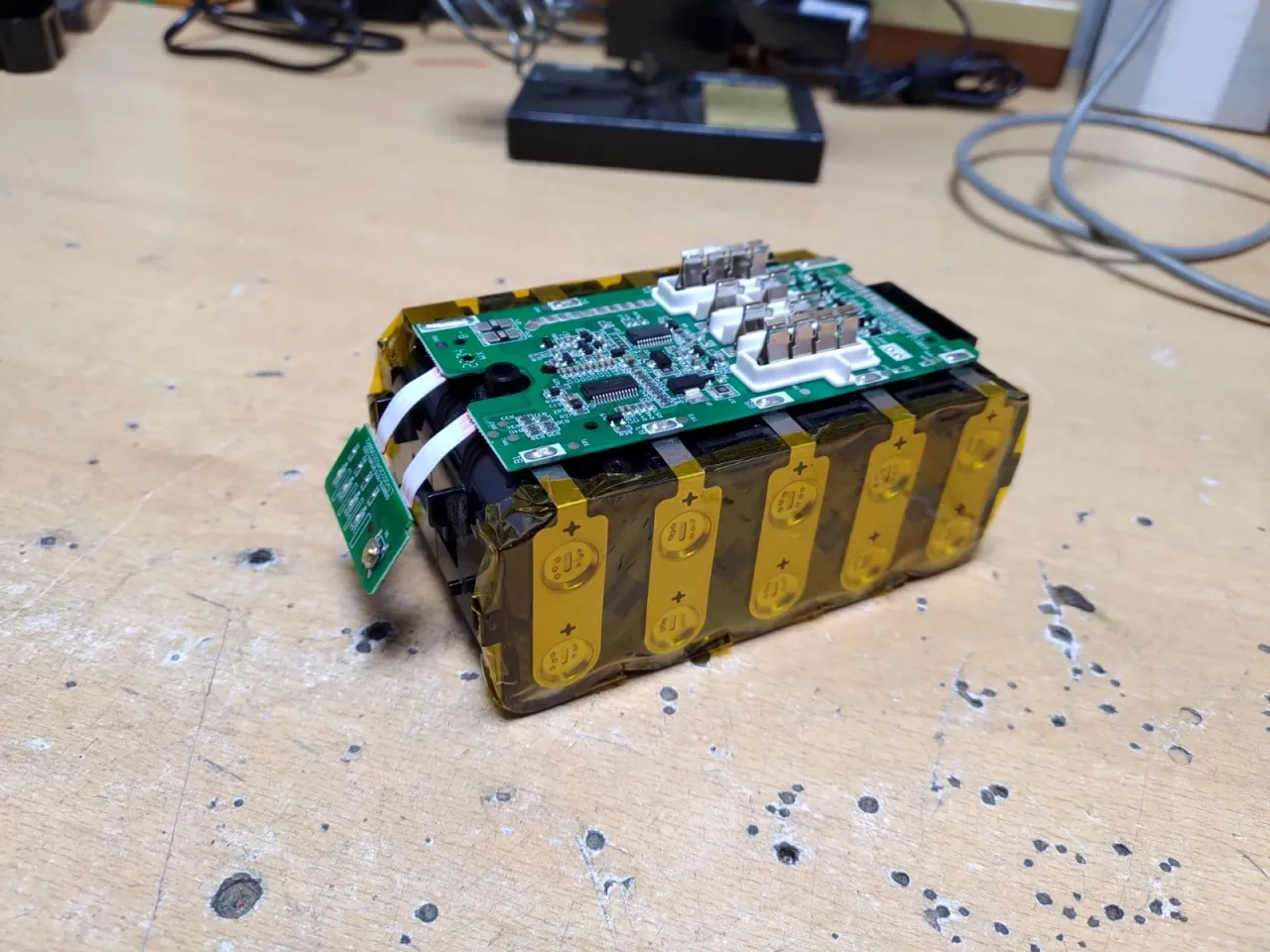

Po otwarciu obudowy naszym oczom ukazuje się serce baterii pakiet ogniw. W przypadku baterii Makita 12V Li-Ion, najczęściej spotykamy ogniwa cylindryczne, zazwyczaj w popularnym formacie 18650. Ogniwa te są połączone ze sobą szeregowo i/lub równolegle za pomocą cienkich blaszek niklowych, które są zgrzewane lub lutowane. To właśnie te ogniwa magazynują energię. Z czasem tracą one swoją pojemność, co objawia się szybszym rozładowywaniem narzędzia. Właśnie wymiana tych zużytych ogniw na nowe jest głównym celem regeneracji baterii.

Rola elektroniki (BMS): Mózg operacji, który zarządza energią

Obok pakietu ogniw znajduje się płytka elektroniki, znana jako BMS (Battery Management System). To swoisty mózg całej operacji. BMS pełni kluczowe funkcje: monitoruje napięcie każdego ogniwa, zarządza procesem ładowania i rozładowania, chroni przed przeładowaniem, nadmiernym rozładowaniem, przegrzaniem i zwarciem. Dba o to, aby wszystkie ogniwa pracowały w optymalnych warunkach, co przedłuża ich żywotność i zapewnia bezpieczeństwo użytkowania. Czasami to właśnie uszkodzenie BMS, a nie samych ogniw, jest przyczyną problemów z baterią.

Połączenia i przewody: Na co zwrócić uwagę przy dalszych pracach?

Ważnym elementem są również połączenia między ogniwami, między ogniwami a BMS, oraz między BMS a złączem baterii. Są one realizowane za pomocą cienkich blaszek lub przewodów. Podczas demontażu i późniejszych prac, takich jak wymiana ogniw, należy zachować szczególną ostrożność, aby nie uszkodzić tych połączeń i przede wszystkim aby nie spowodować zwarcia. Jeśli planujesz wymianę ogniw, pamiętaj, że fabrycznie są one zazwyczaj zgrzewane. Zgrzewanie jest metodą preferowaną, ponieważ nie przegrzewa ogniw tak jak lutowanie, co jest kluczowe dla ich żywotności i bezpieczeństwa.

Diagnostyka i co dalej? Ocena stanu komponentów

Jak wizualnie ocenić stan ogniw i elektroniki?

Po otwarciu baterii warto przeprowadzić wstępną wizualną inspekcję. Zwróć uwagę na:

• Ogniwa: Szukaj wszelkich oznak uszkodzenia, takich jak wybrzuszenia (spuchnięcie ogniwa), wycieki elektrolitu, ślady korozji na stykach, przegrzane miejsca na obudowie ogniwa lub widoczne uszkodzenia mechaniczne.
• Elektronika (BMS): Sprawdź płytkę pod kątem widocznych uszkodzeń: spalonych elementów, pęknięć, śladów wilgoci lub korozji.
• Połączenia: Upewnij się, że blaszki łączące ogniwa są dobrze przytwierdzone i nie ma śladów przegrzania w miejscach lutowania lub zgrzewania.

Podstawowe pomiary multimetrem: Sprawdzanie napięcia na ogniwach

Bardziej zaawansowaną, ale bardzo pomocną metodą diagnostyki jest pomiar napięcia poszczególnych ogniw za pomocą multimetru. Podłączając sondy multimetru do biegunów każdego ogniwa (z zachowaniem ostrożności!), możesz sprawdzić jego stan naładowania. W pełni naładowane ogniwo Li-Ion powinno mieć napięcie w okolicach 4.2V, a całkowicie rozładowane poniżej 3.0V. Znaczne różnice napięć między poszczególnymi ogniwami w pakiecie mogą świadczyć o ich nierównomiernym zużyciu lub uszkodzeniu jednego z nich, co jest częstą przyczyną problemów z baterią.

Kiedy naprawa ma sens, a kiedy lepiej kupić nowy akumulator?

Decyzja o regeneracji baterii powinna być przemyślana. Oto kilka czynników, które warto wziąć pod uwagę:

• Koszt regeneracji: Porównaj cenę zakupu nowych ogniw i ewentualnych materiałów eksploatacyjnych (np. blaszki niklowe) z ceną nowej baterii. Czasem, zwłaszcza przy starszych modelach, nowa bateria może być w podobnej cenie, co regeneracja.
• Stopień uszkodzenia: Jeśli uszkodzeniu uległo tylko jedno lub dwa ogniwa, regeneracja ma duży sens. Jeśli jednak uszkodzona jest elektronika (BMS) lub większość ogniw jest w złym stanie, koszty mogą być wysokie.
• Dostępność części: Upewnij się, że możesz łatwo zdobyć odpowiednie ogniwa zamienne.
• Twoje umiejętności: Regeneracja baterii wymaga pewnych umiejętności manualnych, lutowania lub zgrzewania. Jeśli nie czujesz się na siłach, lepiej zlecić to zadanie specjaliście lub zainwestować w nową baterię.

Typowe problemy, które skłaniają do otwarcia baterii, to oczywiście szybkie rozładowywanie się, brak reakcji narzędzia, niemożność naładowania baterii do pełna lub błędy sygnalizowane przez ładowarkę. Warto pamiętać, że czasem problemem może być nie tylko zużycie ogniw, ale także uszkodzenie układu BMS.

Ponowne składanie baterii: Jak poprawnie zamknąć obudowę

Sprawdzenie ułożenia komponentów przed zamknięciem

Zanim przystąpisz do zamykania obudowy, upewnij się, że wszystkie wewnętrzne komponenty są prawidłowo ułożone. Sprawdź, czy pakiet ogniw leży stabilnie, czy płytka BMS jest na swoim miejscu, a wszystkie przewody są odpowiednio poprowadzone i nie są ściśnięte ani przycięte. Nieprawidłowe ułożenie elementów może prowadzić do uszkodzenia podczas zamykania obudowy lub do problemów z działaniem baterii w przyszłości.

Prawidłowe zatrzaskiwanie i skręcanie obudowy

Proces zamykania obudowy powinien być równie delikatny jak jej otwieranie. Zacznij od spasowania dwóch połówek obudowy, upewniając się, że wszystkie zatrzaski wchodzą na swoje miejsca. Delikatnie dociskaj obudowę wzdłuż krawędzi, aż usłyszysz charakterystyczne "kliknięcie" świadczące o zatrzaśnięciu. Gdy obudowa będzie już zamknięta, przystąp do wkręcania śrub. Dokręcaj je z wyczuciem wystarczająco mocno, aby obudowa była stabilna, ale bez nadmiernej siły, która mogłaby uszkodzić gwinty lub plastik. Upewnij się, że wszystkie śruby są na swoim miejscu.

Test po złożeniu: Pierwsze ładowanie i kontrola działania

Po pomyślnym złożeniu baterii nadszedł czas na test. Podłącz baterię do ładowarki i rozpocznij proces ładowania. Obserwuj, czy ładowanie przebiega prawidłowo, czy nie pojawiają się żadne komunikaty o błędach, i czy bateria nie nagrzewa się nadmiernie. Po naładowaniu, zamontuj baterię w narzędziu i sprawdź, czy działa ono poprawnie. Obserwuj zachowanie narzędzia i baterii podczas pracy czy moc jest stabilna, czy nie ma niepokojących dźwięków lub nadmiernego nagrzewania. Pomyślne przejście tych testów oznacza, że Twoja praca zakończyła się sukcesem!

Przeczytaj również: Wiertarko wkrętarka z udarem czy bez - który wybór nie zawiedzie?

Kluczowe wnioski i Twoje dalsze kroki

Mam nadzieję, że ten szczegółowy przewodnik pomógł Ci zrozumieć, jak bezpiecznie i skutecznie otworzyć baterię Makita 12V. Dowiedziałeś się, jakie narzędzia są niezbędne, jak unikać potencjalnych zagrożeń, takich jak zwarcie, oraz co znajduje się wewnątrz akumulatora. Teraz jesteś lepiej przygotowany do oceny stanu ogniw, a być może nawet do przeprowadzenia regeneracji, co może być znacznie bardziej opłacalnym rozwiązaniem niż zakup nowej baterii.

• Bezpieczeństwo przede wszystkim: Zawsze pamiętaj o ryzyku związanym z pracą z ogniwami Li-Ion i stosuj się do zasad bezpieczeństwa.
• Odpowiednie narzędzia: Używaj specjalistycznych narzędzi, takich jak wkrętaki Torx z otworem i plastikowe otwieraki, aby uniknąć uszkodzeń.
• Cierpliwość i precyzja: Demontaż i ponowne składanie obudowy wymaga delikatności i dokładności.
• Ocena stanu: Wizualna inspekcja i podstawowe pomiary napięcia pomogą Ci ocenić, czy regeneracja jest możliwa i opłacalna.

Z mojego doświadczenia wynika, że pierwszym krokiem, czyli samym otwarciem obudowy, często najbardziej obawiamy się zacząć. Jednak po przejściu przez ten proces kilka razy, okazuje się, że przy zachowaniu ostrożności i odpowiednich narzędziach, jest to zadanie jak najbardziej wykonalne dla każdego majsterkowicza. Kluczem jest spokój i metodyczne działanie. Pamiętaj, że nawet jeśli zdecydujesz się na regenerację, dokładna diagnostyka stanu ogniw jest podstawą sukcesu.

A jakie są Twoje doświadczenia z regeneracją baterii do elektronarzędzi? Czy masz swoje sprawdzone metody lub napotkałeś jakieś szczególne trudności? Podziel się swoją opinią w komentarzach poniżej!
