Jak geodeta wytycza budynek? Przewodnik krok po kroku

Rozpoczynając budowę domu, stajemy przed wieloma wyzwaniami, a jedno z nich to zrozumienie roli geodety. Geodezyjne tyczenie budynku to fundamentalny, choć często niedoceniany etap, który przenosi wymarzony dom z projektu na rzeczywistą działkę. Bez tego kluczowego kroku, cały proces budowlany traci swoje podstawy prawne i techniczne, prowadząc do potencjalnych problemów. Dlatego tak ważne jest, aby już na etapie planowania poznać jego znaczenie i przebieg.

Geodeta na budowie: Kim jest i dlaczego jego rola jest kluczowa?

Geodeta uprawniony do wykonywania prac geodezyjnych w zakresie 2 to specjalista, którego wiedza i narzędzia są nieocenione na każdym etapie inwestycji budowlanej. Jego głównym zadaniem podczas tyczenia budynku jest precyzyjne przeniesienie projektu architektoniczno-budowlanego z papieru na grunt. To on, bazując na zatwierdzonych dokumentach, wyznacza w terenie dokładne położenie przyszłego domu, jego osie konstrukcyjne, narożniki i inne kluczowe punkty. Bez jego eksperckiej wiedzy i umiejętności posługiwania się precyzyjnym sprzętem, budowa mogłaby rozpocząć się w niewłaściwym miejscu lub z błędami, które trudno byłoby naprawić w późniejszym etapie.

Tyczenie budynku a polskie prawo: Co musisz wiedzieć, by uniknąć problemów?

Kwestia geodezyjnego tyczenia budynku jest jasno uregulowana w polskim prawie. Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (wraz z późniejszymi zmianami) stanowi podstawę prawną, która jednoznacznie nakłada obowiązek geodezyjnego wytyczenia obiektu w terenie. Dodatkowo, Rozporządzenie Ministra Rozwoju z dnia 18 sierpnia 2020 r. określa standardy techniczne, jakie muszą spełniać geodezyjne pomiary sytuacyjne i wysokościowe. Zgodnie z przepisami, tyczenie geodezyjne jest obowiązkowym etapem, który powinien zostać wykonany po uzyskaniu ostatecznej decyzji o pozwoleniu na budowę, a przed rozpoczęciem jakichkolwiek prac ziemnych. Pominięcie tego kroku lub wykonanie go z rażącymi błędami może prowadzić do poważnych konsekwencji prawnych.

Konsekwencje błędów na starcie: Czym grozi niedokładne lub pominięte tyczenie?

Zignorowanie obowiązku geodezyjnego tyczenia lub dopuszczenie do błędów na tym etapie to prosta droga do problemów prawnych i finansowych. Oto, z czym możesz się zmierzyć:

• Samowola budowlana: Budowa rozpoczęta bez prawidłowego tyczenia jest traktowana jako samowola budowlana.
• Nakaz rozbiórki: W skrajnych przypadkach, inspektor nadzoru budowlanego może wydać nakaz rozbiórki nieprawidłowo posadowionego obiektu.
• Problemy z odbiorem budynku: Brak prawidłowego tyczenia może uniemożliwić legalny odbiór budynku i uzyskanie pozwolenia na użytkowanie.
• Konflikty z sąsiadami: Niewłaściwe posadowienie budynku może naruszać granice działki lub przepisy odległościowe, prowadząc do sporów sąsiedzkich.
• Dodatkowe koszty: Konieczność poprawiania błędów, przesuwania fundamentów czy nawet rozbiórki części konstrukcji generuje znaczące, nieprzewidziane koszty.

Jak geodeta wytycza budynek? Proces krok po kroku

Krok 1: Twoje przygotowanie jakie dokumenty musisz przekazać geodecie?

Aby geodeta mógł rozpocząć swoje prace, niezbędne jest dostarczenie mu odpowiedniej dokumentacji. Kluczowe dokumenty to przede wszystkim projekt zagospodarowania terenu, który określa usytuowanie budynku na działce, oraz projekt architektoniczno-budowlany, zawierający szczegółowe wymiary i geometrię obiektu. Im dokładniejsze i kompletne będą te materiały, tym sprawniej i precyzyjniej geodeta będzie mógł wykonać swoje zadanie.

Krok 2: Praca za biurkiem jak geodeta analizuje projekt i przygotowuje się do pracy w terenie?

Zanim geodeta pojawi się na Twojej działce, wykonuje szereg prac przygotowawczych w swoim biurze. Proces ten wygląda następująco:

1. Zgłoszenie pracy geodezyjnej: Pierwszym krokiem jest formalne zgłoszenie zamiaru wykonania tyczenia w odpowiednim Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK).

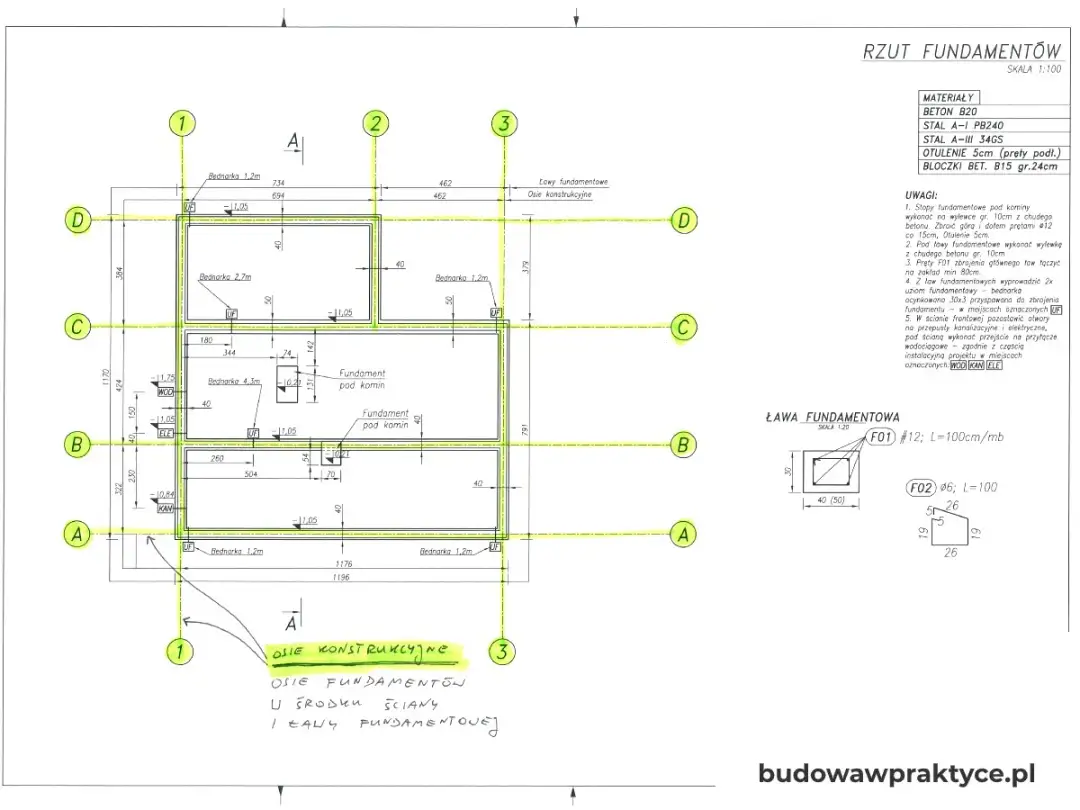

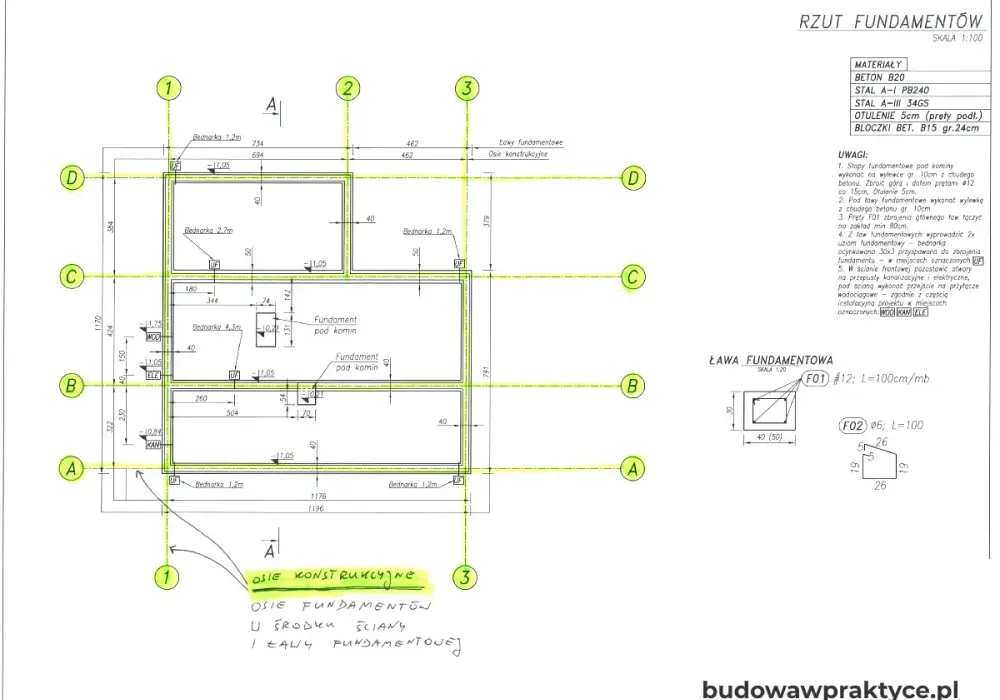

2. Analiza dokumentacji: Geodeta dokładnie analizuje dostarczone przez Ciebie projekty. Jego zadaniem jest wyznaczenie współrzędnych charakterystycznych punktów budynku (np. narożników, osi konstrukcyjnych) w lokalnym układzie współrzędnych.
3. Przygotowanie sprzętu: Geodeta sprawdza i kalibruje swój sprzęt pomiarowy, upewniając się, że jest gotowy do pracy w terenie z wymaganą precyzją.

Krok 3: Działania w terenie od czego geodeta zaczyna pracę na Twojej działce?

Po zakończeniu prac biurowych i przygotowawczych, geodeta udaje się na Twoją działkę. Pierwszym i najważniejszym zadaniem w terenie jest precyzyjne wyznaczenie w rzeczywistości punktów głównych budynku. Mogą to być punkty osiowe lub narożniki zewnętrzne, w zależności od przyjętej metody i specyfiki projektu. Te punkty stanowią podstawę dla dalszych prac i wyznaczają dokładną lokalizację przyszłego obiektu.

Krok 4: Magia precyzji, czyli techniki i sprzęt używany do tyczenia

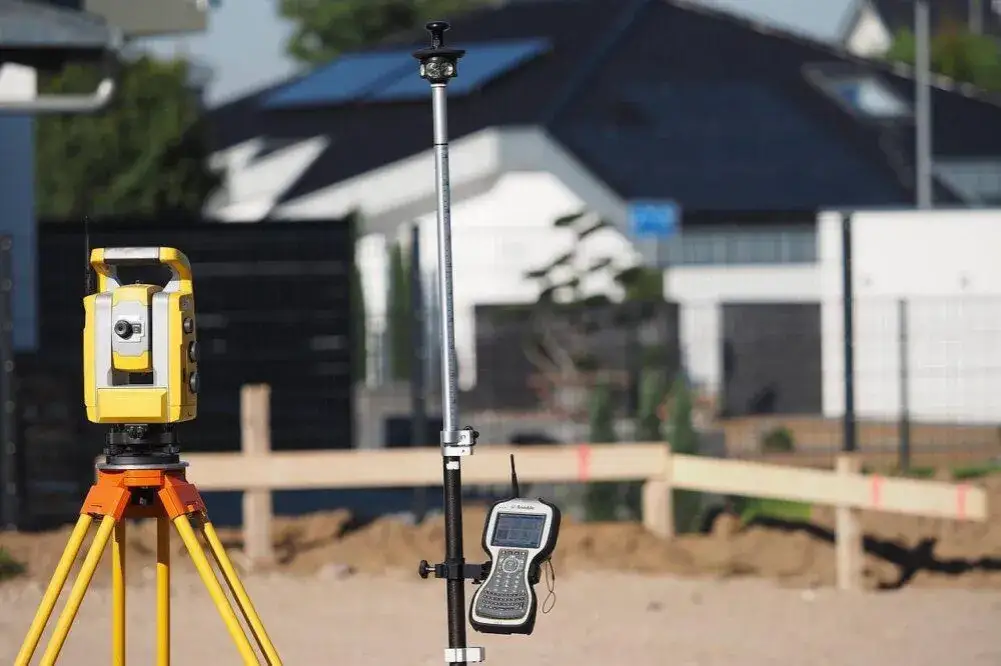

Wyznaczanie punktów na działce wymaga zastosowania specjalistycznego sprzętu geodezyjnego, który gwarantuje najwyższą dokładność. Geodeci najczęściej korzystają z tachimetrów elektronicznych instrumentów łączących teodolit z dalmierzem, które pozwalają na pomiar kątów i odległości z milimetrową precyzją. Coraz powszechniej stosowane są również odbiorniki GPS/GNSS, które dzięki sieci stacji referencyjnych umożliwiają określenie pozycji z dużą dokładnością. Kluczowe jest, aby używany sprzęt był odpowiednio skalibrowany i aby geodeta potrafił zinterpretować dane pomiarowe w kontekście projektu budowlanego.

Czym są i do czego służą ławy ciesielskie (drutowe)?

Ławy ciesielskie, nazywane również ławami drutowymi lub ławicami drutowymi, to proste, ale niezwykle ważne konstrukcje pomocnicze, które geodeta wykonuje w bezpośrednim sąsiedztwie planowanego wykopu pod fundamenty. Składają się one zazwyczaj z drewnianych słupków wbitych w ziemię, na których rozpięte są druty lub żyłki. Te druty wyznaczają precyzyjnie osie budynku lub jego narożniki, stanowiąc dla ekipy budowlanej dokładną wytyczną do wykonania wykopów fundamentowych. Dzięki nim wykonawcy mogą z niezwykłą precyzją zachować wymiary i położenie fundamentów zgodnie z projektem.

Jaką dokładność musi zapewnić geodeta i co to oznacza w praktyce?

Dokładność pomiarów geodezyjnych podczas tyczenia budynku jest absolutnie kluczowa. W praktyce oznacza to, że punkty wyznaczane przez geodetę nie mogą odbiegać od projektu o więcej niż kilka centymetrów, a często nawet milimetrów. Ta wysoka precyzja jest niezbędna, aby zapewnić prawidłowe posadowienie budynku, zachowanie przepisowych odległości od granic działki i innych obiektów, a także umożliwienie właściwego montażu kolejnych elementów konstrukcyjnych. Błąd nawet rzędu kilkunastu centymetrów może skutkować problemami z odbiorem budynku lub koniecznością kosztownych przeróbek.

Krok 5: Stabilizacja punktów co zostaje na działce po wizycie geodety?

Po wyznaczeniu kluczowych punktów na działce, geodeta musi je w jakiś sposób utrwalić, aby ekipa budowlana mogła się na nich oprzeć. Punkty te są stabilizowane w sposób trwały, zazwyczaj za pomocą drewnianych palików, metalowych prętów lub specjalnych bolców wbijanych w ziemię. Na tych stabilizowanych punktach geodeta może rozpiąć druty wyznaczające osie lub narożniki, a także umieścić ławy ciesielskie. To właśnie te widoczne na działce oznaczenia są informacją dla budowlańców, gdzie dokładnie ma stanąć budynek.

Efekt pracy geodety: Co otrzymujesz i co z tym dalej zrobić?

Kluczowy dokument: Czym jest szkic z tyczenia i jak go czytać?

Po zakończeniu prac w terenie, geodeta sporządza szkic tyczenia. Jest to dokument graficzny, który przedstawia wytyczone w terenie punkty, ich współrzędne, sposób stabilizacji oraz naniesione osie budynku. Szkic ten jest niezwykle ważnym dowodem dla inwestora, potwierdzającym prawidłowe wykonanie geodezyjnego wytyczenia obiektu. Powinien on zawierać wszystkie niezbędne informacje, które pozwolą zrozumieć, gdzie dokładnie zlokalizowany jest budynek względem granic działki i innych elementów zagospodarowania terenu.

Wpis do dziennika budowy: Dlaczego bez niego nie możesz ruszyć z budową?

Kolejnym, równie ważnym elementem pracy geodety jest wpis do dziennika budowy. Ten oficjalny dokument, prowadzony przez kierownika budowy, musi zawierać potwierdzenie wykonania geodezyjnego tyczenia obiektu. Bez takiego wpisu, który jest formalnym potwierdzeniem, że budowa może rozpocząć się w wyznaczonym miejscu, kontynuowanie prac jest niezgodne z prawem. Wpis ten jest niezbędny do legalnego rozpoczęcia robót budowlanych, zwłaszcza tych związanych z fundamentami.

Co dalej? Kiedy ponownie będziesz potrzebować geodety na budowie?

Praca geodety nie kończy się na etapie tyczenia. Po zakończeniu budowy, niezbędna będzie kolejna wizyta geodety. Tym razem jego zadaniem będzie wykonanie inwentaryzacji geodezyjnej powykonawczej. Polega ona na pomiarze faktycznie wybudowanego obiektu i naniesieniu go na mapę. Jest to dokument kluczowy do odbioru budynku przez nadzór budowlany i uzyskania pozwolenia na jego użytkowanie. Bez tego etapu formalności związane z zakończeniem budowy nie zostaną dopełnione.

Tyczenie budynku w praktyce: Odpowiedzi na kluczowe pytania

Kiedy jest najlepszy moment na zlecenie geodecie wytyczenia budynku?

Najlepszy i jednocześnie jedyny właściwy moment na zlecenie geodecie wytyczenia budynku to okres po uzyskaniu ostatecznej decyzji o pozwoleniu na budowę, ale zanim rozpoczniecie jakiekolwiek prace ziemne. Tyczenie musi być wykonane przed rozpoczęciem budowy fundamentów, aby zapewnić prawidłowe posadowienie obiektu. Zlecenie tego zadania zbyt wcześnie, np. przed uzyskaniem pozwolenia, nie ma sensu, a zbyt późno może prowadzić do opóźnień i dodatkowych kosztów.

Ile kosztuje wytyczenie domu jednorodzinnego i od czego zależy cena?

Koszt geodezyjnego wytyczenia budynku jednorodzinnego w Polsce jest zróżnicowany i zazwyczaj mieści się w przedziale od 1200 zł do 2500 zł netto. Na ostateczną cenę wpływa kilka czynników. Lokalizacja działki (większe miasta mogą mieć wyższe stawki), skomplikowanie bryły budynku (im bardziej złożony kształt, tym więcej punktów do wyznaczenia), a także liczba punktów, które geodeta musi stabilizować, mają bezpośredni wpływ na czas pracy i tym samym na koszt usługi. Warto zawsze poprosić o indywidualną wycenę.

Jak długo trwa cały proces od telefonu do geodety po wpis w dzienniku?

Cały proces, od momentu nawiązania kontaktu z geodetą do uzyskania wpisu w dzienniku budowy, zazwyczaj zajmuje od 1 do 3 tygodni. Czas ten jest uzależniony od kilku czynników. Po pierwsze, od tego, jak szybko geodeta będzie mógł umówić się na wykonanie pracy w terenie, co często zależy od jego harmonogramu. Po drugie, od czasu oczekiwania na niezbędne materiały z PODGiK. Po trzecie, od sprawności działania ekipy budowlanej, która po tyczeniu musi od razu przystąpić do prac, aby punkty nie zostały zniszczone.

Co zrobić, gdy ekipa budowlana zniszczy wyznaczone punkty?

Zdarza się, że w ferworze prac budowlanych, zwłaszcza przy robotach ziemnych, ekipa budowlana przypadkowo zniszczy punkty wyznaczone przez geodetę lub ławy ciesielskie. W takiej sytuacji nie należy panikować. Należy jak najszybciej skontaktować się z geodetą, który wykonywał tyczenie, i poinformować go o zaistniałej sytuacji. Geodeta powinien zostać wezwany na miejsce w celu wznowienia zniszczonych punktów lub, jeśli to konieczne, ponownego wytyczenia kluczowych elementów budynku. Jest to usługa dodatkowo płatna, ale niezbędna do prawidłowego kontynuowania budowy.

Przeczytaj również: Ile kosztuje wytyczenie działki? Ceny, czynniki, porady

Twoje kroki do sukcesu: Podsumowanie i kluczowe wnioski

Przeszliśmy przez cały proces geodezyjnego tyczenia budynku, od jego prawnego znaczenia, przez techniczne aspekty pracy geodety, aż po praktyczne rady. Mam nadzieję, że teraz doskonale rozumiesz, dlaczego ten etap jest tak fundamentalny i jak przebiega, co pozwoli Ci uniknąć potencjalnych problemów na Twojej budowie.

• Tyczenie jest obowiązkowe: Pamiętaj, że geodezyjne wytyczenie budynku to nie opcja, a wymóg prawny, którego niedopełnienie grozi poważnymi konsekwencjami.
• Precyzja to podstawa: Zaufaj profesjonalizmowi geodety i jego sprzętowi dokładność na tym etapie decyduje o prawidłowym posadowieniu domu.
• Dokumentacja jest kluczowa: Zawsze upewnij się, że otrzymałeś od geodety komplet dokumentów: szkic tyczenia i wpis do dziennika budowy.

Z mojego doświadczenia wynika, że kluczem do sprawnego przeprowadzenia tyczenia jest dobra komunikacja między inwestorem a geodetą już na etapie przygotowań. Im lepiej przygotujesz dokumenty i jasno określisz swoje oczekiwania, tym sprawniej przebiegnie cały proces. Pamiętaj też, że geodeta to Twój partner w budowie warto korzystać z jego wiedzy i pytać o wszelkie wątpliwości.

A jakie są Twoje doświadczenia z geodezyjnym tyczeniem budynku? Czy napotkałeś jakieś nieoczekiwane trudności lub masz własne wskazówki, którymi chciałbyś się podzielić? Podziel się swoją opinią w komentarzach!
