Wytyczenie fundamentów stanowi pierwszy i fundamentalny etap procesu budowy domu. Jest to precyzyjne wyznaczenie miejsca, gdzie powstaną fundamenty. Ten krok decyduje o stabilności całej konstrukcji. Wymaga specjalistycznej wiedzy i dokładnych pomiarów, dlatego najczęściej wykonuje go geodeta.
Najważniejsze informacje:- Wytyczenie fundamentów musi być wykonane przed rozpoczęciem wykopów
- Proces wymaga zaangażowania wykwalifikowanego geodety
- Można wybrać między metodą kołkową a ławami drutowymi
- Dokładność wytyczenia wpływa na całą późniejszą budowę
- Wszystkie punkty charakterystyczne muszą być na tym samym poziomie
- Proces jest kluczowy dla zachowania wymiarów zgodnych z projektem
Przygotowanie do wytyczenia fundamentów
Przed rozpoczęciem wytyczania fundamentów niezbędne jest skompletowanie dokumentacji technicznej, w tym projektu budowlanego i mapy do celów projektowych. Pozwolenie na budowę musi być prawomocne. Warto też sprawdzić zgodność projektu z warunkami zabudowy.
Kolejnym krokiem jest ustalenie harmonogramu prac z geodetą i ekipą budowlaną. Trzeba też określić dostępność mediów na działce. Pomiar fundamentów domu wymaga dokładnego przygotowania terenu.
Plan działania powinien uwzględniać warunki pogodowe i porę roku. Najlepiej wytyczyć fundamenty w okresie bez opadów i przy dobrej widoczności.
| Narzędzie/Materiał | Zastosowanie |
| Tachimetr | Precyzyjne pomiary odległości i kątów |
| Paliki drewniane | Oznaczanie punktów charakterystycznych |
| Deski i druty | Wykonanie ław drutowych |
| Taśma miernicza | Pomiary kontrolne |
| Niwelator | Sprawdzanie poziomów |
Rola geodety w procesie wytyczania fundamentów
Geodeta wytyczanie fundamentów rozpoczyna od analizy dokumentacji technicznej. Jego wiedza i doświadczenie są kluczowe dla prawidłowego wyznaczenia punktów charakterystycznych budynku. Profesjonalista używa specjalistycznego sprzętu pomiarowego do precyzyjnego określenia położenia fundamentów.
Geodeta odpowiada za zgodność wytyczenia z projektem budowlanym i przepisami prawa. Musi uwzględnić wszystkie uwarunkowania terenu i infrastruktury podziemnej. Sporządza też niezbędną dokumentację pomiarową.
Koszt usługi geodezyjnej zależy od wielkości i skomplikowania budynku. Ceny wahają się od 800 do 2000 złotych.
- Analiza dokumentacji projektowej
- Wytyczenie osi i punktów głównych budynku
- Określenie wysokości terenu i poziomu posadowienia
- Sporządzenie szkicu tyczenia
- Wykonanie dokumentacji pomiarowej
Czytaj więcej: Elastyczne izolacje fundamentów: klucz do trwałego budownictwa
Metody wytyczania fundamentów - którą wybrać?
Istnieją dwie podstawowe metody wytyczania fundamentów: kołkowa i ławy drutowe. Metoda kołkowa jest prostsza i tańsza, ale mniej precyzyjna.
Ławy drutowe zapewniają większą dokładność i trwałość oznaczeń. Oznaczanie fundamentów na działce tą metodą pozwala na lepszą kontrolę podczas całego procesu budowy.
Wybór metody zależy głównie od wielkości i kształtu budynku. Przy prostych projektach sprawdzi się metoda kołkowa, ale przy skomplikowanych bryłach lepiej zastosować ławy drutowe.
Metoda kołkowa - charakterystyka i zastosowanie
Jak wytyczyć fundamenty metodą kołkową? Najpierw wbijamy kołki w narożnikach budynku. Następnie oznaczamy na nich osie i wymiary fundamentów.
Kolejnym krokiem jest sprawdzenie kątów między osiami budynku. Geodeta weryfikuje też zgodność wymiarów z projektem.
Zaletą metody kołkowej jest niski koszt i szybkość wykonania. Wadą jest ryzyko przesunięcia kołków podczas prac ziemnych.
Metoda ław drutowych - szczegółowy opis

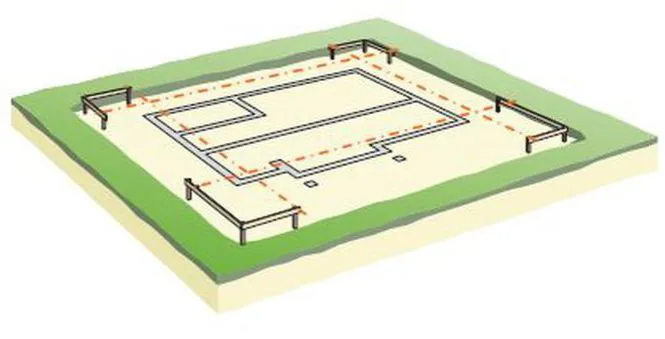

Wytyczanie fundamentów krok po kroku metodą ław drutowych zaczyna się od ustawienia ław w odległości 1,5-2m od obrysu budynku. Między ławami rozciąga się druty wyznaczające osie i krawędzie fundamentów.
Na deskach ław zaznacza się precyzyjnie wymiary fundamentów. Druty napina się tak, by dokładnie określały położenie ścian.
Ławy muszą być stabilnie zamocowane w gruncie. Ich wysokość powinna być jednakowa dla całego budynku.
Metoda zapewnia wysoką precyzję i trwałość oznaczeń. Jedyną wadą jest wyższy koszt i dłuższy czas realizacji.
Proces wytyczania fundamentów krok po kroku
Jak wyznaczyć fundamenty zgodnie ze sztuką? Proces rozpoczyna się od dokładnej analizy dokumentacji projektowej. Geodeta weryfikuje zgodność projektu z warunkami terenowymi.
Następnie wyznacza się główne osie budynku za pomocą sprzętu geodezyjnego. Wytyczanie fundamentów wymaga precyzyjnego określenia narożników i punktów charakterystycznych.
Po oznaczeniu głównych punktów następuje weryfikacja wymiarów i kątów. Ważne jest sprawdzenie przekątnych budynku i poziomu terenu.
Ostatnim etapem jest stabilne zamocowanie oznaczeń i sporządzenie dokumentacji. Pomiar fundamentów domu kończy się protokołem geodezyjnym.
- Analiza dokumentacji i warunków terenowych
- Wyznaczenie osi głównych budynku
- Określenie punktów charakterystycznych
- Pomiar i weryfikacja wymiarów
- Sprawdzenie kątów i przekątnych
- Oznaczenie poziomu posadowienia
- Stabilizacja oznaczeń w terenie
- Sporządzenie dokumentacji pomiarowej
Weryfikacja poprawności wytyczenia
Kontrola wytyczania fundamentów obejmuje pomiar wszystkich wymiarów i kątów. Geodeta sprawdza zgodność z projektem używając tachimetru i niwelatora. Każdy punkt charakterystyczny musi być zweryfikowany.
Szczególną uwagę zwraca się na przekątne budynku i poziom terenu. Sprawdza się też odległości od granic działki i innych obiektów. Wszystkie pomiary są dokumentowane.
Błędy w wytyczeniu mogą prowadzić do poważnych problemów konstrukcyjnych. Koszty ich naprawy są zazwyczaj bardzo wysokie.
| Element | Dopuszczalne odchylenie | Metoda pomiaru |
| Wymiary w rzucie | ±3cm | Taśma miernicza |
| Kąty | ±1° | Tachimetr |
| Poziom | ±1cm | Niwelator |
Najczęstsze błędy przy wytyczaniu fundamentów
Podstawowym błędem podczas wytyczania fundamentów jest niedokładne sprawdzenie dokumentacji. Często zdarza się też nieprawidłowe określenie poziomu posadowienia.
Kolejnym problemem jest niestabilne mocowanie punktów pomiarowych. Przesunięcie oznaczeń podczas prac ziemnych może skutkować poważnymi błędami.
Brak weryfikacji przekątnych budynku prowadzi do odstępstw od kątów prostych. Jak wytyczyć fundamenty poprawnie? Należy dokładnie sprawdzać każdy wymiar.
Unikanie błędów wymaga systematycznej kontroli wszystkich pomiarów. Warto też dokumentować fotograficznie kolejne etapy prac.
Kluczowe jest zatrudnienie doświadczonego geodety i stosowanie profesjonalnego sprzętu. Pomiar fundamentów domu wymaga szczególnej staranności.
Koszty wytyczenia fundamentów
Głównym kosztem jest wynagrodzenie geodety, które waha się od 800 do 2000 złotych. Na cenę wpływa wielkość budynku i stopień skomplikowania projektu. Dodatkowym wydatkiem jest zakup materiałów do wykonania oznaczeń.
Trzeba też uwzględnić koszty dokumentacji geodezyjnej i ewentualnych poprawek. Wytyczanie fundamentów może wymagać kilku wizyt geodety na budowie. Każda dodatkowa wizyta to koszt około 200-300 złotych.
Oszczędności można szukać wybierając prostszą metodę tyczenia. Warto jednak pamiętać, że jakość wytyczenia fundamentów ma kluczowe znaczenie dla całej inwestycji.
Nieoczekiwane koszty mogą pojawić się przy trudnych warunkach terenowych. Przeszkody w postaci drzew czy instalacji podziemnych wymagają dodatkowej pracy.
Prawidłowe wytyczenie fundamentów gwarancją stabilności budynku
Wytyczenie fundamentów to kluczowy etap budowy wymagający profesjonalnego podejścia. Najlepsze efekty osiągniemy zatrudniając doświadczonego geodetę i wybierając metodę odpowiednią do specyfiki projektu.
Koszt całego procesu waha się między 800 a 2000 złotych, jednak jest to inwestycja w bezpieczeństwo całej konstrukcji. Precyzyjne oznaczanie fundamentów na działce pozwala uniknąć kosztownych błędów konstrukcyjnych w przyszłości.
Niezależnie od wybranej metody - kołkowej czy ław drutowych - najważniejsza jest dokładność pomiarów i regularna weryfikacja. Pomiar fundamentów domu musi być zgodny z dokumentacją projektową, a wszystkie odchylenia powinny mieścić się w dopuszczalnych normach.
