Kalkulacja ilości drutu zbrojeniowego do fundamentów wymaga dokładnego planowania i precyzyjnych obliczeń. Proces ten opiera się na podstawowych wymiarach konstrukcji: długości, szerokości i wysokości fundamentów. Kluczowym elementem jest również właściwy dobór grubości prętów - od 10 do 12 mm, w zależności od obciążenia budynku. Prawidłowe obliczenia zapewniają odpowiednią wytrzymałość konstrukcji i optymalne wykorzystanie materiałów.
Najważniejsze informacje:- Standardowa odległość między żebrami zbrojeniowymi wynosi 30-40 cm
- Na każdy m² powierzchni domu potrzeba 40-60 kg stali zbrojeniowej
- Do ław fundamentowych stosuje się najczęściej 4 pręty φ12 mm
- Strzemiona wykonuje się z prętów φ6 mm
- Przy obliczeniach należy uwzględnić dodatkowe 10-20 cm na zagięcia
- Dobór grubości prętów zależy od ciężaru konstrukcji
Co wpływa na ilość drutu zbrojeniowego w fundamencie?
Obliczanie drutu na fundamenty zależy przede wszystkim od wymiarów planowanej konstrukcji. Wielkość ław fundamentowych określa podstawową ilość potrzebnego zbrojenia. Typ gruntu oraz planowane obciążenia budynku również mają kluczowe znaczenie przy doborze ilości materiału.
Przy kalkulacji zbrojenia fundamentów istotna jest również głębokość posadowienia. Na wyliczenie stali na fundamenty wpływa także rodzaj planowanego budynku - inne wymagania ma dom parterowy, a inne wielokondygnacyjny. Należy również uwzględnić warunki gruntowo-wodne działki.
Jak obliczyć ilość drutu na fundament?
Aby precyzyjnie określić ile drutu na fundament będzie potrzebne, należy zastosować odpowiedni wzór matematyczny. Podstawą obliczeń jest suma długości wszystkich elementów zbrojenia wraz z naddatkami na zakłady.
Wzór: Długość drutu = (2 × wysokość zbrojenia) + (2 × szerokość zbrojenia) + zapasy na zagięcia (0,1-0,2 m)
| Wymiary fundamentu | Liczba żeber | Całkowita długość drutu |
| 40m × 0,6m | 133 | 202,16m |
| 63,96m × 0,6m | 212 | 322,24m |
| 80m × 0,6m | 267 | 405,84m |

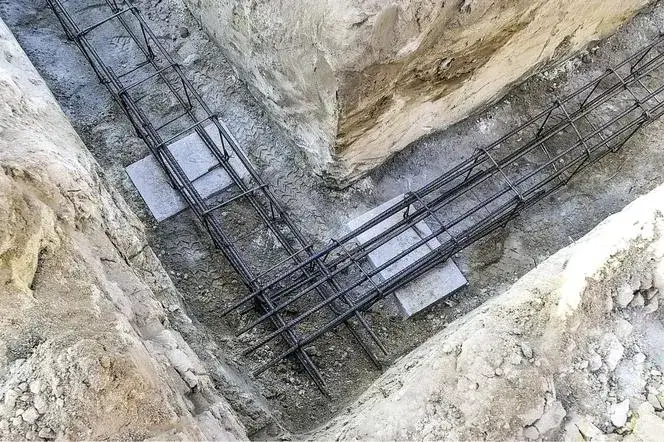

Standardowe wymiary i rozstawy zbrojenia
Typowa szerokość ławy fundamentowej wynosi od 0,4 do 0,6 metra. Wysokość zbrojenia zazwyczaj mieści się w przedziale 0,3-0,4 metra.
W praktyce budowlanej najczęściej stosuje się strzemiona rozmieszczone co 30 centymetrów. Pręty główne układa się w dwóch rzędach po dwa na dole i górze ławy.
- Rozstaw strzemion w strefie środkowej: co 30 cm
- Rozstaw strzemion w strefach przypodporowych: co 20 cm
- Odległość prętów głównych od krawędzi: 5 cm
- Rozstaw prętów głównych w poziomie: 20 cm
- Rozstaw prętów głównych w pionie: 25 cm
Czytaj więcej: Jak wybrać najlepsze dłuto do młota dla Twoich projektów? Porady
Jaką grubość prętów zbrojeniowych wybrać?
Dla domów jednorodzinnych standardem są pręty główne o średnicy 12 mm. W przypadku lekkich konstrukcji parterowych można zastosować pręty 10 mm.
Budynki wielokondygnacyjne wymagają mocniejszego zbrojenia głównego o średnicy 14-16 mm. Do strzemion zawsze stosuje się pręty o średnicy 6 mm.
Przy szczególnie trudnych warunkach gruntowych może być konieczne zastosowanie grubszych prętów. Decyzję o zwiększeniu średnicy zbrojenia powinien podjąć projektant konstrukcji.
Dodatkowa długość na zakłady i zagięcia
Na każdy zakład prętów należy dodać minimum 50 średnic pręta. Przy standardowym zbrojeniu fi12 oznacza to dodatkowe 60 cm na każdy zakład.
Zagięcia końcowe prętów wymagają dodatkowo 15-20 cm długości. Warto uwzględnić te wartości podczas obliczania stali zbrojeniowej na ławy.
Waga stali zbrojeniowej w fundamentach
Ile stali zbrojeniowej na fundament potrzeba, zależy od typu konstrukcji. Na każdy metr kwadratowy powierzchni użytkowej domu potrzeba od 40 do 60 kg stali zbrojeniowej. Dla typowego domu jednorodzinnego o powierzchni 150 m² oznacza to od 6 do 9 ton stali.
| Typ fundamentu | Waga stali na m² |
| Ławy fundamentowe | 40-45 kg |
| Płyta fundamentowa | 50-60 kg |
Przykładowe obliczenie dla domu jednorodzinnego
Rozważmy dom o wymiarach 12 × 10 metrów z ławami fundamentowymi. Obwód ław wynosi 44 metry.
Przy rozstawie strzemion co 30 cm potrzebujemy 147 sztuk strzemion. Ile metrów drutu na ławę fundamentową trzeba przygotować, wyliczymy mnożąc liczbę strzemion przez długość jednego strzemiona.
- Krok 1: Obliczenie długości ław fundamentowych (44m)
- Krok 2: Wyliczenie liczby strzemion (44m ÷ 0,3m = 147 szt.)
- Krok 3: Obliczenie długości drutu na strzemiona (147 × 1,52m = 223,44m)
- Krok 4: Dodanie długości prętów głównych (4 × 44m = 176m)
Typowe błędy przy obliczaniu ilości drutu
Najczęstszym błędem jest pomijanie dodatkowej długości na zakłady. Zbyt krótkie zakłady mogą znacząco osłabić konstrukcję. Warto zawsze dodać 10% zapasu na nieprzewidziane sytuacje.
Drugim częstym błędem jest niedokładne obliczenie liczby strzemion. Należy pamiętać o zagęszczeniu strzemion w strefach przypodporowych. Błędne jest również pomijanie strzemion montażowych na początku i końcu każdego odcinka ławy.
Na co zwrócić szczególną uwagę podczas zbrojenia fundamentów?
Prawidłowe obliczenie ilości drutu zbrojeniowego wymaga uwzględnienia wielu czynników. Najważniejsze to wymiary fundamentów, typ konstrukcji oraz warunki gruntowe. Dla standardowego domu jednorodzinnego potrzeba około 40-60 kg stali na metr kwadratowy powierzchni użytkowej.
Kluczowe znaczenie ma właściwy dobór średnicy prętów - dla domów jednorodzinnych standardem są pręty fi12 mm do zbrojenia głównego oraz fi6 mm do strzemion. Rozstaw strzemion co 30 cm w strefie środkowej i zagęszczenie do 20 cm w strefach przypodporowych zapewnia odpowiednią wytrzymałość konstrukcji.
Podczas planowania zakupu materiałów należy pamiętać o dodatkowej długości na zakłady (minimum 50 średnic pręta) oraz zagięcia (15-20 cm). Warto dodać 10% zapasu na nieprzewidziane sytuacje, co pomoże uniknąć przestojów w pracach budowlanych.
