Domofon to niezbędne urządzenie komunikacyjne montowane w budynkach mieszkalnych. Pozwala na łatwy kontakt między osobami na zewnątrz a mieszkańcami. Spełnia kluczową rolę w zapewnieniu bezpieczeństwa i kontroli dostępu do budynku. Składa się z kilku podstawowych elementów: kasety bramowej, unifonu, modułu elektronicznego oraz elektrozaczepu. Nowoczesne systemy domofonowe występują w różnych wariantach - od prostych analogowych po zaawansowane systemy cyfrowe z funkcją wideo.
Najważniejsze informacje:- Umożliwia dwustronną komunikację głosową między mieszkańcami a gośćmi
- Zapewnia zdalne otwieranie drzwi lub furtki
- Występuje w czterech głównych rodzajach: analogowy, cyfrowy, wideodomofon i IP
- Składa się z zewnętrznej kasety bramowej i wewnętrznego unifonu
- Działa w oparciu o system przewodowy łączący wszystkie komponenty
- Stanowi podstawowy element systemu bezpieczeństwa w budynkach
Niezbędne narzędzia i materiały do montażu domofonu
Profesjonalna instalacja domofonu wymaga odpowiedniego przygotowania sprzętowego. Podstawowym zestawem są narzędzia pomiarowe i monterskie, które zapewnią precyzyjny montaż. Właściwy dobór materiałów instalacyjnych gwarantuje trwałość i niezawodność systemu domofonowego.
Przed rozpoczęciem prac należy zgromadzić wszystkie potrzebne elementy montażu domofonu. System domofonowy składa się z kilku kluczowych komponentów, które muszą być ze sobą kompatybilne. Prawidłowe przygotowanie narzędzi przyspieszy proces instalacji.
- Wiertarka udarowa z kompletem wierteł
- Śrubokręty płaskie i krzyżakowe
- Szczypce do ściągania izolacji
- Miernik elektryczny
- Poziomica
- Taśma miernicza
- Kołki rozporowe i wkręty montażowe
- Przewód domofonowy wielożyłowy
Przygotowanie do instalacji domofonu
Skuteczna budowa domofonu zaczyna się od dokładnego zaplanowania trasy przewodów. Należy uwzględnić specyfikę budynku i wymagania techniczne sprzętu.
Wybór miejsca montażu kasety zewnętrznej powinien zapewnić wygodny dostęp i ochronę przed warunkami atmosferycznymi. Wysokość montażu unifonu musi być dostosowana do potrzeb domowników.
Przed rozpoczęciem prac instalacyjnych konieczne jest wyłączenie zasilania w obwodzie elektrycznym. Właściwe zabezpieczenie miejsca pracy zwiększy bezpieczeństwo podczas montażu.
Czytaj więcej: Drzwi piwniczne na wymiar - drewniane, metalowe, antywłamaniowe
Jak zamontować kasetę zewnętrzną?
Montaż domofonu rozpoczynamy od precyzyjnego wyznaczenia miejsca na panel zewnętrzny. Kaseta powinna być zamontowana na wysokości 140-160 cm od podłoża. Otwory montażowe należy wykonać zgodnie z szablonem dołączonym do zestawu.

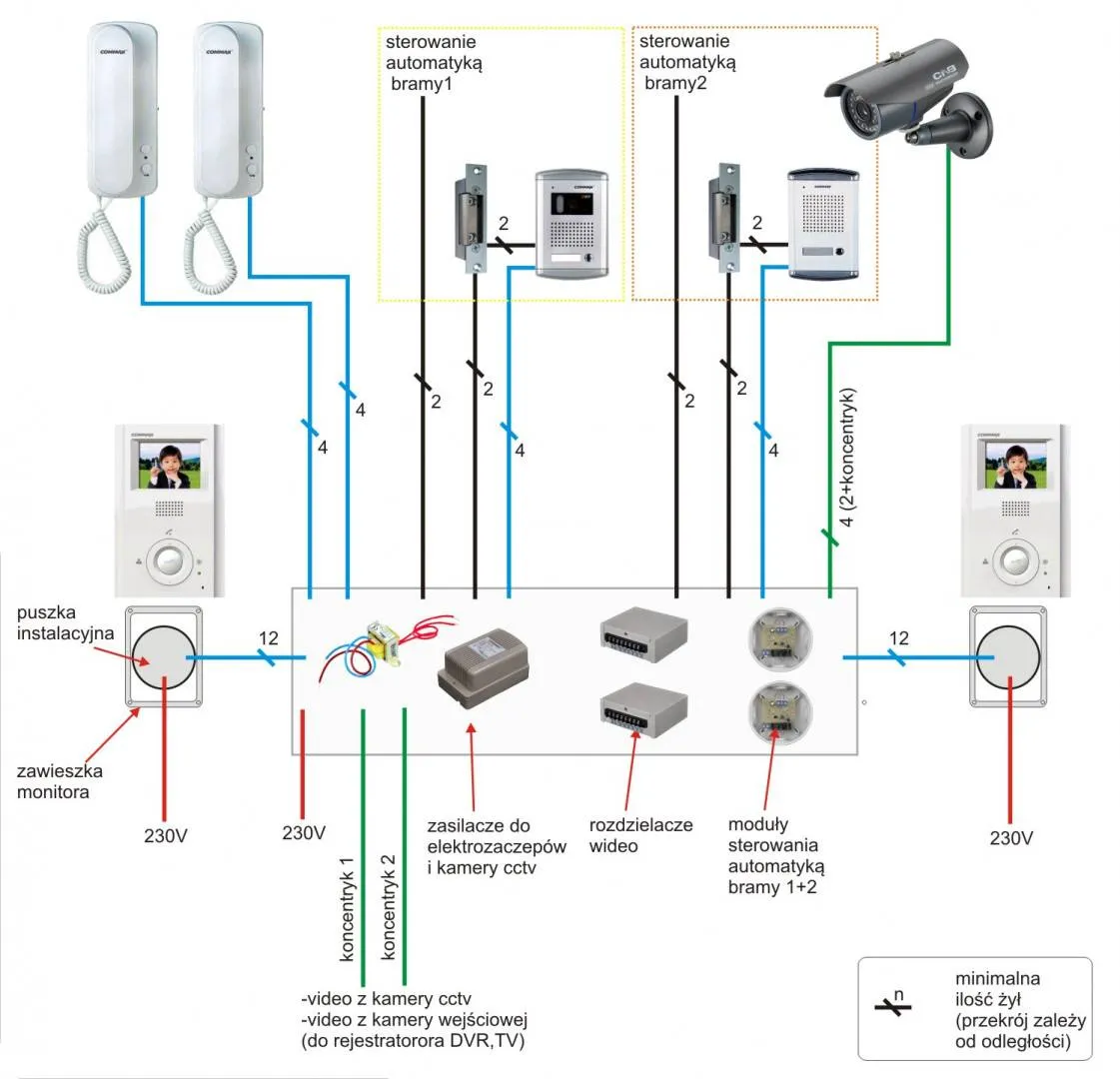

Po wywierceniu otworów wprowadzamy przewody przez tylną część obudowy. Mocujemy panel za pomocą kołków rozporowych, dbając o jego wypoziomowanie. Podłączamy przewody zgodnie ze schematem domofonu.
| Typ kasety | Szerokość (mm) | Wysokość (mm) | Głębokość (mm) |
| Standardowa | 90 | 200 | 25 |
| Z klawiaturą | 100 | 220 | 30 |
| Wideodomofonowa | 120 | 250 | 35 |
Montaż unifonu krok po kroku
Prawidłowe podłączenie domofonu wewnątrz mieszkania rozpoczyna się od wyznaczenia optymalnej lokalizacji unifonu. Standardowa wysokość montażu to 140-150 cm od podłogi.
Przed montażem unifonu należy przeprowadzić przewody przez otwór w ścianie. Podstawę montażową należy wypoziomować i przytwierdzić do ściany.
Po zamocowaniu podstawy podłączamy przewody zgodnie z oznaczeniami na zaciskach. Do prawidłowego działania systemu konieczne jest precyzyjne wykonanie połączeń.
Instalacja elektrozaczepu
Montaż domofonu obejmuje również instalację elektrozaczepu w futrynie drzwi lub furtce. Miejsce montażu musi być odpowiednio przygotowane poprzez wycięcie gniazda o wymiarach dopasowanych do elektrozaczepu. Przewody zasilające przeprowadzamy przez uprzednio przygotowany otwór.
Elektrozaczep mocujemy za pomocą dedykowanych śrub, zwracając uwagę na jego wypoziomowanie. Następnie podłączamy przewody do odpowiednich zacisków w kasecie zewnętrznej. Sprawdzamy, czy rygiel porusza się swobodnie i nie blokuje zamka.
Prawidłowe wykonanie połączeń elektrycznych
Właściwe podłączenie domofonu wymaga precyzyjnego łączenia przewodów. Każde połączenie musi być wykonane zgodnie ze schematem producenta.
Izolacja przewodów powinna być starannie usunięta, a końcówki solidnie przykręcone do zacisków. Należy unikać pozostawiania odsłoniętych odcinków przewodów.
- Identyfikacja przewodów według kolorów
- Usunięcie izolacji na odpowiedniej długości
- Podłączenie przewodów do zacisków w unifonie
- Połączenie przewodów z kasetą zewnętrzną
- Podłączenie elektrozaczepu
- Sprawdzenie poprawności wszystkich połączeń
Programowanie domofonu cyfrowego
Nowoczesna budowa domofonu cyfrowego wymaga właściwej konfiguracji systemu. Proces rozpoczyna się od wprowadzenia kodu instalatora.
Kolejnym krokiem jest przypisanie numerów lokali do odpowiednich unifonów. System wymaga również ustawienia czasu otwarcia elektrozaczepu.
Programowanie obejmuje także konfigurację dodatkowych funkcji, takich jak kody dostępu. Należy dokładnie sprawdzić wszystkie zaprogramowane parametry.
W przypadku budowy wideodomofonu konieczne jest dodatkowo skonfigurowanie parametrów obrazu. Ustawienia można dostosować do indywidualnych preferencji użytkowników.
Jak sprawdzić poprawność działania domofonu?
Po zakończeniu instalacji domofonu należy przeprowadzić kompleksowe testy funkcjonalności. Sprawdzamy jakość dźwięku podczas rozmowy przez domofon. Testujemy również działanie przycisku otwierania drzwi.
W następnej kolejności weryfikujemy działanie elektrozaczepu i mechanizmu otwierania drzwi. Podczas testu zwracamy uwagę na płynność działania mechanizmu i ewentualne zakłócenia. Sprawdzamy także, czy dźwięk dzwonka jest odpowiednio głośny i wyraźny.
Ostatnim etapem jest kontrola wszystkich dodatkowych funkcji systemu. Testujemy działanie kodów dostępu i innych zaprogramowanych opcji. W przypadku wideodomofonu weryfikujemy również jakość obrazu.
Typowe usterki i ich naprawa
Skuteczna naprawa domofonu wymaga prawidłowej diagnozy problemu. Najczęstsze usterki związane są z zakłóceniami dźwięku lub nieprawidłowym działaniem elektrozaczepu.
Systematyczna kontrola połączeń i elementów systemu pozwala uniknąć poważniejszych awarii. Większość problemów można rozwiązać poprzez sprawdzenie i dokręcenie połączeń.
| Problem | Przyczyna | Rozwiązanie |
| Brak dźwięku | Uszkodzone przewody | Sprawdzenie i wymiana przewodów |
| Zakłócenia | Luźne połączenia | Dokręcenie zacisków |
| Elektrozaczep nie działa | Nieprawidłowe zasilanie | Kontrola napięcia |
| Słaba głośność | Zabrudzony głośnik | Czyszczenie elementów |
| System się nie uruchamia | Przepalony bezpiecznik | Wymiana bezpiecznika |
Konserwacja i utrzymanie systemu domofonowego
Regularna konserwacja zapewnia długotrwałe i bezawaryjne działanie domofonu. Należy okresowo sprawdzać stan techniczny wszystkich elementów systemu.
Czyszczenie kasety zewnętrznej powinno być wykonywane odpowiednimi środkami. Szczególną uwagę należy zwrócić na stan połączeń elektrycznych.
W ramach konserwacji warto również aktualizować oprogramowanie cyfrowych systemów domofonowych. Regularne przeglądy pozwalają wykryć potencjalne problemy, zanim staną się poważnymi usterkami.
Kompleksowy przewodnik montażu i obsługi domofonu dla każdego
Budowa domofonu to zadanie, które wymaga odpowiedniego przygotowania i znajomości podstawowych zasad instalacji. Kluczem do sukcesu jest właściwy dobór narzędzi, staranne zaplanowanie prac oraz przestrzeganie kolejności montażu poszczególnych elementów systemu.
Prawidłowa instalacja domofonu składa się z kilku kluczowych etapów: montażu kasety zewnętrznej, unifonu, elektrozaczepu oraz wykonania połączeń elektrycznych. Każdy z tych elementów wymaga precyzji i uwagi, aby system działał niezawodnie przez długi czas.
Regularna konserwacja i szybka reakcja na ewentualne usterki to podstawa długotrwałego funkcjonowania systemu domofonowego. Naprawa domofonu najczęściej sprowadza się do sprawdzenia połączeń i czyszczenia elementów, co można wykonać samodzielnie, przestrzegając zasad bezpieczeństwa.
